数码管动态显示数字

数码管动态显示原理
数码管的动态显示原理是通过快速地切换数字的显示段来实现连续的数字显示。

数码管通常由7个显示段构成，分别代表数字0-9的不同显示形式。

这些段也被称为a、b、c、d、e、f和
g段。

在动态显示过程中，每个数字被逐个切换显示的时间非常短，通常为几毫秒。

这个时间非常短，以至于人眼无法察觉数字的切换。

因此，当多个数码管以高速切换显示数字时，人眼会感觉到所有数码管上的数字同时显示。

要实现动态显示，需要使用一个计数器来控制切换显示的时间。

这个计数器通常是一个定时器，它会以一定的频率触发中断，每次中断时触发一次显示切换。

通过不断增加计数值，可以控制不同数字的显示时间。

为了显示一个多位数，需要使用多个数码管并连接到控制器上。

控制器会根据待显示的数字，将适当的段信号发送到对应的数码管上。

通过在不同的数码管上切换显示，就可以实现多位数的动态显示。

动态显示的基本原理如下：
1. 设置初始的数码管选择位，使其对应第一个数码管。

2. 将第一个数码管对应的段信号置为显示的数字。

3. 延时一段时间，使人眼无法察觉到数字的切换。

4. 将第一个数码管的段信号置为低电平（或不显示的状态）。

5. 设置下一个数码管的选择位，使其对应下一个数码管。

6. 重复2-5步骤，直至所有数码管都完成一轮显示。

7. 返回第一步，重复整个过程，以实现连续的动态显示。

通过以上步骤的循环，不断切换显示的数字会给人一种连续而平滑的显示效果。

这就是数码管动态显示的基本原理。

数码管静态显示和动态显示原理数码管是一种常见的显示设备，它由多个发光二极管（LED）组成，通过控制每个LED的点亮与否，可以显示数字、字母、符号等。

数码管的显示方式主要分为静态显示和动态显示两种。

静态显示即直接将需要显示的数字发送给数码管进行显示。

实现静态显示的原理是通过控制LED的正向电流，使其发光。

1.显示单个数码管静态显示一位数码管时，需要将需要显示的数字转换为对应的二进制编码，并通过控制数码管的引脚，将对应的编码信号送到数码管，从而点亮对应的LED。

LED管的引脚包括共阳（正）端和共阴（负）端，需要根据具体的数码管类型，将对应的编码信号送到相应的引脚上。

例如，常见的共阳数码管，其引脚对应的编码信号如下表所示：数码管编码，a，b，c，d，e，f，g，DOT二进制值，1，2，4，8，16，32，64，128我们可以选择使用并口或者串口的方式，将对应的编码信号通过控制引脚进行发送，从而实现对数码管的显示。

2.显示多位数码管如果需要显示多位数码管，可以依次控制每个数码管的引脚，逐个显示数字。

例如，如果需要显示一个四位的数字，可以选择多个数码管，然后依次对每个数码管进行静态显示。

对于多位数码管，如果静态刷新频率较低，人眼会觉得显示闪烁。

因此，在静态显示中，通常需要使用较高的刷新频率，以使得显示效果更加稳定。

动态显示是指通过间歇性显示不同的位数，从而实现连续显示的效果。

动态显示的原理是通过快速的切换不同的位数，让人眼产生连续显示的错觉。

1.时分复用最常见的动态显示原理是时分复用技术，即通过快速的切换不同的位数，以使得数码管在较短的时间内完成多个位数的显示。

例如，对于一个四位数码管的显示，可以快速切换每个数码管的引脚，使得数码管按照一定的频率逐个显示不同的数字。

实现时分复用的关键是要保证刷新频率足够高，以至于人眼无法察觉到刷新的效果。

2.位数切换在时分复用中，需要对每个数码管进行位数的切换，以显示对应的数字。

LED数码管动态显示共阳极的LED数码管，共阳就是7段的显示字码共用一个电源的正。

原理示意图：从上图可以看出，要是数码管显示数字，有两个条件：1、是要在VT端（3/8脚）加正电源；2、要使（a,b,c,d,e,f,g,dp)端接低电平或“0”电平。

这样才能显示的。

例：如要显示“0”，则要 a,b,c,d,e,f六个字段亮就显示“0”了，而g和dp字段不亮；这样只要向P0口送出相应的代码即可，编码方法如下表：程序使用时，只需将显示数字所对应的编码送P0口，然后打开相应的数码管显示位的电源控制即可显示相应的字符。

5双位数码管显示控制程序START: MOV R0,#0 ;清零MOV DPTR,#TABLE ;指定查表起始地址LOOP: ACALL DISPLAY ;调用子程序DISPLAY INC R0 ;R0加1CJNE R0,#100,LOOP ;R0未到100则转换JMP START ;跳转DISPLAY: MOV A,R0 ;把R0里的数据送入A MOV B,#10 ;把10送入BDIV AB ;a b相除MOV 20H,A ;十位送入20HMOV 21H,B ;个位送入21HMOV R3,#50 ;把50送入R3LOOP1: MOV A,21H ;取个位数ACALL CHANG ;调用子程序CHANG CLR P2.4 ;开个位显示ACALL DLY ;调用子程序DLYSETB P2.4 ;关闭个位显示MOV A,20H ;取十位数6ACALL CHANG ;调用子程序CHANGCLR P2.5 ;开十位显示ACALL DLY ;调用子程序DLYSETB p2.5 ;关闭十位显示DJNZ R3,LOOP1 ;循环50次RET ;子程序返回CHANG: MOVC A,@A+DPTR ;查表MOV P0,A ;查表结果送入P0RET ;子程序返回DLY: MOV R6,#20 ;典型延时子程序延时D1: MOV R7,#248 ;10msDJNZ R7,$DJNZ R6,D1RETTABLE: DB 0C0H,0F9H,0A4H ;表数据共阳极数码管显示代码 DB 0B0H,99H,92H,82HDB 0F8H,80H,90HEND。

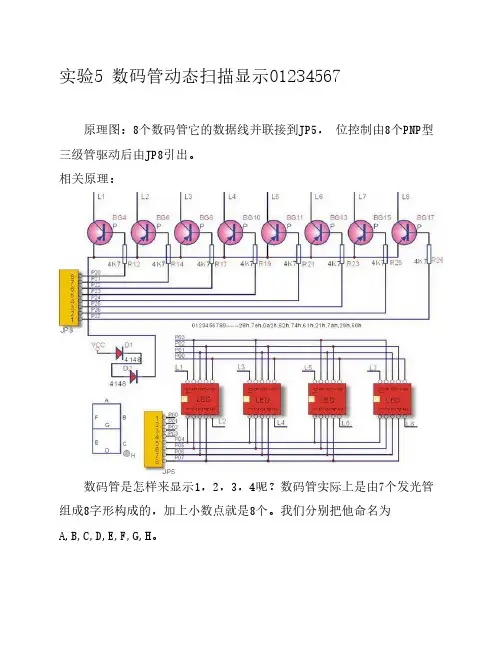

实验5 数码管动态扫描显示01234567原理图：8个数码管它的数据线并联接到JP5， 位控制由8个PNP型三级管驱动后由JP8引出。

相关原理：数码管是怎样来显示1，2，3，4呢？数码管实际上是由7个发光管组成8字形构成的，加上小数点就是8个。

我们分别把他命名为A,B,C,D,E,F,G,H。

搞懂了这个原理, 我们如果要显示一个数字2, 那么 A,B,G,E,D这5个段的发光管亮就可以了。

也就是把B,E，H（小数点）不亮,其余全亮。

根据硬件的接法我们编出以下程序。

当然在此之前,还必须指定哪一个数码管亮,这里我们就指定最后一个P2.7。

LOOP:CLR P2.7 ;选中最后的数码管SETB P0.7 ;B段不亮SETB P0.5 ;小数点不亮SETB P0.1 ;C段不亮CLR P0.2 ;其他都亮CLR P0.3CLR P0.4CLR P0.6CLR P0.0JMP LOOP ;跳转到开始重新进行END把这个程序编译后写入单片机，可以看到数码管的最后一位显示了一个数字2。

也许你会说：显示1个2字就要10多行程序，太麻烦了。

显示数字2则是C，F，H（小数点）不亮，同时由于接法为共阳接法，那么为0（低电平）是亮为1（高电平）是灭。

从高往低排列，（p0.7_p0.0）写成二进制为01111110， 把他转化为16进制则为A2H。

我们可以根据硬件的接线把数码管显示数字编制成一个表格， 以后直接调用就行了。

有了这个表格上面显示一个2的程序则可简化为：LOOP:CLR P2.7 ;选中左边的数码管MOV P0,#0A2H ;送数字2的代码到P0口JMP LOOP ;跳转到开始重新进行END原理图中把所有数码管的8个笔划段a-h同名端连在一起，而每一个显示器的公共极COM是各自独立地受I/O线控制。

CPU向字段输出口送出字形码时，所有显示器接收到相同的字形码，由8个PNP的三极管，来控制这8位哪一位工作,例如上面的例子中我们选中的是P2.7.就是最后的一位亮了. 同样的如果要第一位亮, 只需要把程序CLR P2.7改为CLR P2.0即可。

动态数码管显示原理
动态数码管显示原理是通过在特定的时间序列下，逐个刷新数码管的每一位来显示数字的。

数码管由七段LED组成，包括a、b、c、d、e、f、g七段。

根据7段LED的不同亮灭组合方式，可以显示0~9的数字，
以及一些字母和符号。

每一位数码管的显示由控制信号控制。

动态数码管的显示原理是，通过快速地逐个刷新每一位数码管的显示，给人造成多个数码管同时显示的错觉。

这需要两个关键信号：位选信号和段选信号。

位选信号是用于选择要显示的数码管的信号。

它连接到数码管的选择引脚，通过逐个地将相应的数码管的选择引脚置为低电平，来选择要显示的数码管。

段选信号是用于控制每一位要显示的数字的信号。

它连接到数码管的a、b、c、d、e、f、g七个引脚，通过对应的引脚组合，可以控制每一位显示相应的数字。

在动态数码管显示中，根据显示的需要，以一定的时间间隔连续切换不同的位选信号，同时通过段选信号控制每一位显示相应的数字。

这样，在切换速度较快的情况下，人眼会觉得多个数码管配合闪烁，呈现出完整的数字显示效果。

通过这种原理，可以实现在有限的数码管上显示多位数字，例如时钟、计时器等。

但需要注意的是，由于刷新速率较快，人
眼感觉到的是同时显示，因此要确保刷新频率足够高，以避免出现闪烁或者模糊的现象。

stm共阳数码管动态显示0～9999对应的代码文章主题：STM共阳数码管动态显示0～9999对应的代码在嵌入式系统开发领域，常常会使用到数码管来显示数字信息。

而对于STM32系列单片机来说，共阳数码管是一种常用的显示设备。

本文将以 STM 单片机为例，介绍如何动态显示 0 到 9999 对应的代码，并讨论其实现原理。

一、STM32单片机简介STM32 是意法半导体推出的 32 位 Flash 型存储器嵌入式微控制器产品系列。

它广泛应用于工业控制、消费类电子、电源管理、医疗保健和自动控制等领域。

STM32 单片机具有丰富的外设和强大的性能，因此备受开发者的青睐。

二、共阳数码管原理共阳数码管是一种常见的 LED 数码显示器件。

在共阳数码管中，所有的 LED 二极管的阳脚都连接在一起，而阴极则分别连接到对应的引脚上。

当将对应的引脚置为低电平时，LED 点亮，从而显示出相应的数字或字母。

三、动态显示 0 到 9999 对应的代码在 STM32 单片机中，动态显示 0 到 9999 对应的代码需要通过定时器和中断的方式来实现。

在初始化阶段，需要设置定时器的时钟周期和中断频率。

然后在中断服务函数中，根据需要显示的数字进行位选和段选操作，以便在共阳数码管上显示出对应的数字。

具体代码如下：```#include "stm32f10x.h"uint8_t dis_buf[4]; // 数码管显示缓存void TIM_Configuration(void){// 设置定时器的时钟周期和中断频率// ...}void NVIC_Configuration(void){// 设置中断优先级和使能// ...}void GPIO_Configuration(void) {// 设置数码管引脚对应 STM32 的引脚 // ...}void Number_Display(uint16_t num) {// 数字分解dis_buf[0] = num / 1000;dis_buf[1] = (num % 1000) / 100; dis_buf[2] = (num % 100) / 10;dis_buf[3] = num % 10;// 依次显示// ...}void TIM2_IRQHandler(void){// 中断服务函数，动态显示数字// ...}int main(void){// 初始化// ...while (1){// 主循环// ...}}```四、个人观点和理解动态显示共阳数码管需要较为复杂的逻辑控制和定时器中断处理，但通过合适的代码编写和优化，可以实现可靠、高效的数字显示效果。

数码管动态显示原理数码管是一种用于显示数字和字符的电子显示设备。

它通常由七段LED组成，每个段都可以独立控制，能够显示0到9的数字以及一些字母和特殊字符。

数码管动态显示技术是一种通过快速交替刷新数码管的方法，实现在有限数量的数码管上显示连续变化的数字或字符。

1.选择数码管：根据需要选择合适的数码管。

数码管根据位数可以分为共阴极与共阳极两种类型。

在共阴极的数码管中，所有段的阴极端通过一个共用引脚连接在一起。

而在共阳极的数码管中，所有段的阳极端通过一个共用引脚连接在一起。

2.改变段的状态：将要显示的数字或字符转换为对应的段的状态。

每个数字或字符通过一系列的电平信号控制数码管的每个段的开关状态。

根据数字或字符要显示的形状，相应的数位管段被点亮。

3.选择一位数码管：根据位数依次选择要显示的数码管。

由于数码管的位数是有限的，一般使用多路选择器或集成电路进行位选择。

位选择信号通过特定的时序被发送到数码管的位选择引脚上。

4.刷新频率：为了实现动态显示效果，需要以一定的频率快速交替选择数码管。

在每个位选择时间间隔内，每个位的状态都会被刷新，因此给人的感觉是所有的数码管同时亮。

刷新频率一般在几十赫兹到几千赫兹之间，较高的频率可以提供更稳定和清晰的显示效果。

5.控制显示内容：根据需要，通过控制显示内容的变化来实现动态显示效果。

根据所选的位数和刷新频率，可以在数码管上显示各种运动、动画和动态数字等效果。

通过以上步骤，数码管动态显示技术可以实现在有限数量的数码管上显示连续变化的数字或字符。

这种技术广泛应用于数字时钟、计数器、仪表盘等领域。

数码管动态显示原理简单易懂，可以通过硬件电路和软件编程来实现。

它不仅为人们提供了便捷的数字和字符显示方式，也为人们创造了更多创意和互动的显示效果。

数码管动态显示原理数码管是一种常见的数字显示元件，广泛应用于各种计数器、时钟、温度计等电子设备中。

它通过LED（发光二极管）的组合来显示数字，具有显示清晰、功耗低、寿命长等优点，因此备受青睐。

本文将介绍数码管的动态显示原理，帮助读者更好地理解其工作原理。

首先，我们来了解一下数码管的基本结构。

数码管由7段LED组成，分别代表数字的每一段，再加上一个小数点。

每一段LED都可以发出红、绿、蓝三种颜色的光，通过不同的组合可以显示0~9的数字以及一些字母。

数码管的每一段LED都有一个控制端，通过控制这些端口的高低电平，来控制LED的亮灭状态，从而实现数字的显示。

接下来，我们来介绍数码管的动态显示原理。

在实际应用中，为了显示多位数字或者进行数字的滚动显示，需要采用动态扫描的方式。

动态扫描的基本原理是通过依次控制每个数码管的控制端，使得每个数码管在很短的时间内依次显示需要显示的数字，由于人眼的视觉暂留效应，就可以看到连续的数字显示。

具体来说，首先将所有数码管的控制端连接到一个共阳或共阴的极性，然后再通过一个译码器来控制每个数码管的通断。

通过控制译码器的输入信号，可以实现对每个数码管的控制。

接着，通过依次控制每个数码管的译码器输入信号，就可以实现数字的动态显示。

在每个数码管显示的瞬间，只有这个数码管被点亮，其他数码管都处于熄灭状态，由于切换速度非常快，人眼就会认为所有数码管都在同时显示数字。

除了动态扫描外，还可以通过PWM（脉宽调制）的方式来实现数码管的动态显示。

通过控制LED的亮度，可以实现数字的平滑变化和渐变效果。

这种方法在一些需要显示动态变化的场合非常有用，比如音频频谱分析仪、心率监测仪等。

总之，数码管的动态显示原理是通过动态扫描或PWM控制来实现数字的连续显示，通过合理的电路设计和控制算法，可以实现各种各样的数字显示效果。

希望本文能帮助读者更好地理解数码管的工作原理，为相关电子设备的设计和应用提供参考。

论述数码管动态显示的含义及优缺点
数码管动态显示是一种常用的数字显示技术,它通过将数字信号转换成光信号,并在荧光屏幕上动态显示数字内容。

数码管动态显示的含义是指通过控制数码管的导通和关断,将数字信号转换成光信号并在荧光屏幕上动态显示数字内容。

数码管动态显示的优缺点如下:
优点:
1. 高效性:数码管动态显示采用数字信号,可以精确地控制导通和关断,从
而实现数字信号的高效显示。

2. 可靠性:数码管动态显示采用光信号显示数字内容,不受数字信号本身的干扰,因此具有较高的可靠性。

3. 灵活性:数码管动态显示可以根据不同的数字显示需求,灵活地控制数码管的导通和关断,从而实现数字内容的显示。

4. 适应性:数码管动态显示可以在不同的荧光屏幕上显示数字内容,因此具有广泛的适应性。

缺点:
1. 能耗较高:数码管动态显示需要将数字信号转换成光信号,因此具有一定的能耗。

2. 需要控制电路:数码管动态显示需要控制电路来实现数字信号的显示和
控制。

3. 易受到干扰:数字信号在传输过程中容易受到外界的干扰,因此需要对数字信号进行适当的滤波和抗干扰处理。

4. 需要维护:数码管动态显示需要定期对数码管进行维护和保养,以确保其
显示效果和使用寿命。

随着数字显示技术的不断发展,数码管动态显示也在不断地被改进和升级。

数码管动态显示原理数码管是一种常见的数字显示器件，广泛应用于各种计数、计时、测量等场合。

它采用了七段显示技术，能够显示0-9的数字以及一些字母。

在实际应用中，我们经常会看到数码管动态显示各种数字、字母和符号，那么数码管是如何实现动态显示的呢？接下来，我们将深入探讨数码管动态显示的原理。

数码管动态显示的原理是利用人眼视觉暂留效应，通过快速切换不同的数字片段，使其在人眼中产生连续的图像，从而实现动态显示的效果。

具体来说，数码管的每个数字片段都由LED或其他发光二极管组成，当需要显示某个数字时，控制电路会依次点亮对应的数字片段，然后迅速切换到下一个数字片段，以此类推，最终形成连续的数字显示效果。

在实际电路中，数码管的动态显示原理通常是通过微控制器或者集成电路来实现的。

微控制器会根据需要显示的数字，控制对应的数字片段逐个点亮，并在一定的时间内完成所有数字片段的切换，这样就能够形成连续的动态显示效果。

而集成电路则会根据外部输入的控制信号，来控制数字片段的点亮和切换，实现动态显示的功能。

除了数字的动态显示，数码管还可以实现字母、符号等其他图形的动态显示。

这是因为数码管的每个数字片段都可以独立控制，因此可以通过合理的控制顺序和时间，实现各种图形的动态显示效果。

在实际应用中，数码管动态显示原理被广泛运用于各种计数器、计时器、温度计、电子钟表等设备中。

通过动态显示，不仅能够节省显示器件的数量，还能够提高显示效果，增强用户体验。

同时，数码管动态显示原理也为数字显示技术的发展提供了重要的思路和方法，推动了数字显示技术的不断创新和进步。

总的来说，数码管动态显示原理是利用人眼视觉暂留效应，通过快速切换不同的数字片段，实现连续的动态显示效果。

这一原理在微控制器和集成电路的控制下得到了广泛的应用，并在各种电子设备中发挥着重要作用。

随着数字显示技术的不断发展，数码管动态显示原理也将不断完善和拓展，为数字显示技术的创新和应用提供更多可能性。

数码管动态显示原理数码管是一种常见的显示装置，广泛应用于各种计数、计时、测量等领域。

它通过控制LED的亮灭来显示数字、字母和符号等信息。

数码管的动态显示原理是指通过快速切换不同的LED灯，使得人眼产生视觉残留，从而实现数字的显示。

本文将从数码管的基本结构、工作原理和动态显示过程等方面进行介绍。

首先，我们来看一下数码管的基本结构。

数码管通常由七段共阴或共阳LED 组成，每一段LED可以显示数字0-9和一些字母以及特殊符号。

数码管的结构简单，但可以实现多种显示效果，因此被广泛应用于各种场合。

其次，数码管的工作原理是通过控制每一段LED的亮灭来显示相应的数字或字符。

在共阴数码管中，当某一段LED接通时，该段LED对应的数字或字符显示出来；而在共阳数码管中，当某一段LED断开时，该段LED对应的数字或字符显示出来。

通过对不同的LED进行控制，可以实现不同数字、字母和符号的显示。

接下来，我们来介绍数码管的动态显示过程。

数码管的动态显示是通过快速切换不同的LED来实现的。

以共阴数码管为例，当要显示一个多位数时，每一段LED都会以一定的频率进行亮灭，由于人眼的视觉残留效应，使得多个LED的亮灭在视觉上形成了一个完整的数字显示。

这种动态显示方式不仅可以减少LED的使用数量，还可以减小功耗，提高显示效果。

在实际应用中，数码管的动态显示原理可以通过微处理器或者专门的驱动芯片来实现。

通过控制驱动芯片的工作方式和频率，可以实现不同的动态显示效果，如数码管的扫描显示、闪烁显示等。

这种动态显示方式不仅可以提高显示效果，还可以减小功耗，延长数码管的使用寿命。

总结一下，数码管的动态显示原理是通过快速切换不同的LED来实现数字、字母和符号的显示。

它的工作原理简单、可靠，而且可以通过微处理器或者专门的驱动芯片来实现各种动态显示效果。

数码管作为一种常见的显示装置，将继续在各种计数、计时、测量等领域发挥重要作用。

51单片机数码管动态显示分析51单片机数码管动态显示是一种常见的数字显示方式，其主要通过控制不同位数的数码管，使其依次显示数字，从而实现数字动态显示的效果。

以下将从原理和实现两个方面对51单片机数码管动态显示进行分析。

一、原理分析51单片机数码管动态显示的原理主要分为两部分，分别为定时器控制和位选控制。

定时器控制：在51单片机中使用定时器是为了保证数字动态显示的稳定性。

通过定时器中断的方式来控制数码管的显示时间，使得每个数字都有足够的时间显示，并且切换速度平稳。

位选控制：在数码管动态显示过程中，需要依次控制不同位数的数码管显示数字。

这是通过位选控制器实现的，它会依次选中各位数码管，并显示出要显示的数字。

这个过程会不停地重复，从而实现数字的动态显示。

二、实现分析51单片机数码管动态显示的实现需要以下几个步骤：1. 确定使用的数码管数量及其接口：需要确定使用几个数码管以及它们的引脚分别对应的单片机IO口。

2. 编写显示函数：编写一个函数来控制数码管的动态显示，其中需要实现定时器中断以及位选控制的功能。

3. 循环调用显示函数：将编写好的显示函数放到主函数中进行调用，并不断地循环执行，从而实现数字的动态显示。

需要注意的是，在编写显示函数的过程中，需要确定定时器中断的时间间隔、位选控制的顺序以及每个数码管对应的IO口。

这些因素会直接影响到数字的显示效果，因此需要仔细调试以达到最佳的显示效果。

在实现过程中，还需要考虑到如何读取用户输入并将其显示在数码管上。

一种常见的方式是通过外部按键来读取用户输入，然后通过数码管动态显示的方式，将输入的数字依次显示出来。

总之，51单片机数码管动态显示是一种常见的数字显示方式，其实现原理和步骤相对比较简单。

需要注意的是，在实际应用中还需要结合实际需求进行相应的调整，以达到最佳的显示效果。

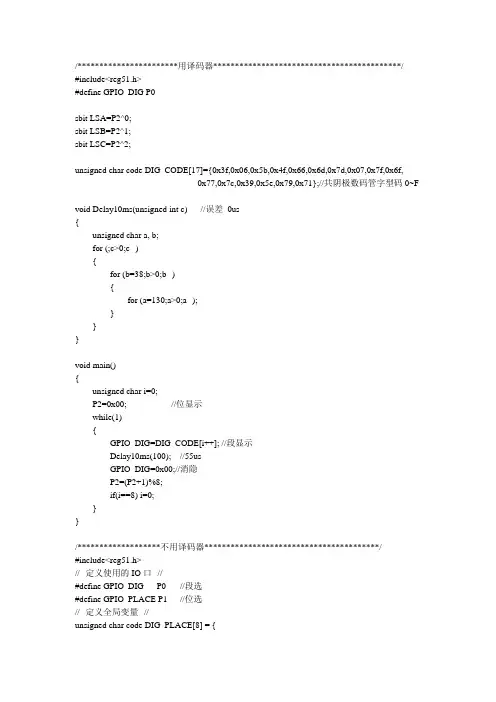

数码管动态显⽰，显⽰从1到9，每⼀位显⽰⼀个数字（单⽚机）//object: 动态显⽰数码管，从1显⽰到9//writer：mike//time: 2020,11,14#include<reg52.h>sbit wei = P2^7;sbit du = P2^6;//数组的类型指的是每⼀个元素的类型， code则指定存储在代码区，⽽⾮code 指存户在内存中。

unsigned int code data1[10] = {0x3F,//00x06,//10x5B,//20x4F,//30x66,//40x6D,//50x7D,//60x07,//70x7F,//80x6F//9};void delay(unsigned int);void main(){while(1){//⾸先打开位选wei = 1;P0 = 0xfe; //让第⼀位显⽰//关闭位选wei = 0;//打开段选du = 1;//显⽰数字1P0 = data1[1];//关闭段选du = 0;//点亮第⼀位之后，延时⼀段时间delay(1);//针对第⼆位数码管//打开位选wei = 1;//设置位选P0 = 0xfd;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[2];//关闭段选du = 0;delay(1);//针对第三位数码管//打开位选wei = 1;//设置位选P0 = 0xfb;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[3];//关闭段选du = 0;delay(1);//针对第四位数码管//打开位选wei = 1;wei = 0;//打开段选du = 1;//设置段选P0 = data1[4];//关闭段选du = 0;delay(1);//针对第五位数码管 //打开位选wei = 1;//设置位选P0 = 0xef;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[5];//关闭段选du = 0;delay(1);//针对第六位数码管 //打开位选wei = 1;//设置位选P0 = 0xdf;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[6];//关闭段选du = 0;delay(1);//针对第七位数码管 //打开位选wei = 1;//设置位选P0 = 0xbf;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[7];//关闭段选du = 0;delay(1);//针对第⼋位数码管 //打开位选wei = 1;//设置位选P0 = 0x7f;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[8];//关闭段选du = 0;delay(1);/* //针对第九位数码管 //打开位选wei = 1;//设置位选wei = 0xff;//关闭位选wei = 0;du = data1[9];//关闭段选du = 0;*/}}void delay(unsigned int x) {unsigned a, b;for(a=x;a>0;a--){for(b=120;b>0;b--); }}。

单片机实习课题：数码管动态显示数字系别: _ 电气工程系班级:专业：机电一体化技术学号： 77号学生姓名：指导老师：完成日期： 2011年 11月 25日单片机实习任务书1、实习班级：机电09022、设计题目：数码管动态显示数字3、设计要求：（1）采用STC90系统显示电路，实现数码管的控制。

（2）绘制相应原理图，并完成电路分析。

（3）硬件电路的焊接（4）外电路的连接问题。

4、时间安排：54、成绩评定：根据学生独立分析问题和解决问题的能力、理论与实践相结合的能力、实习实训中的工作态度综合给出成绩评定。

评定等级分为优、良、中、及格和不及格五等。

沧州职业技术学院机电系数控教研室 2011年11月21日目录前言 (1)原理图 (3)程序说明 (4)LED数码管动态显示 (5)双位数码管显示控制程序及说明 (6)心得体会 (8)参考文献 (9)前言单片机是一种应用十分广泛的单心片微型计算机，在我国的普及应用已有若干年，上至航天飞机，下至电动玩具，都能见到它的身影。

单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。

事实上单片机是世界上数量最多的计算机。

现代人类生活中所用的几乎每件电子和机械产品中都会集成有单片机。

手机、电话、计算器、家用电器、电子玩具、掌上电脑以及鼠标等电脑配件中都配有1-2部单片机。

而个人电脑中也会有为数不少的单片机在工作。

汽车上一般配备40多部单片机，复杂的工业控制系统上甚至可能有数百台单片机在同时工作！单片机的数量不仅远超过PC机和其他计算的综合，甚至比人类的数量还要多。

LED数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。

LED数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。

位数有半位，1，2，3，4，5，6，8，10位等等。

数码管分为共阳极的LED数码管、共阴极的LED数码管两种。
