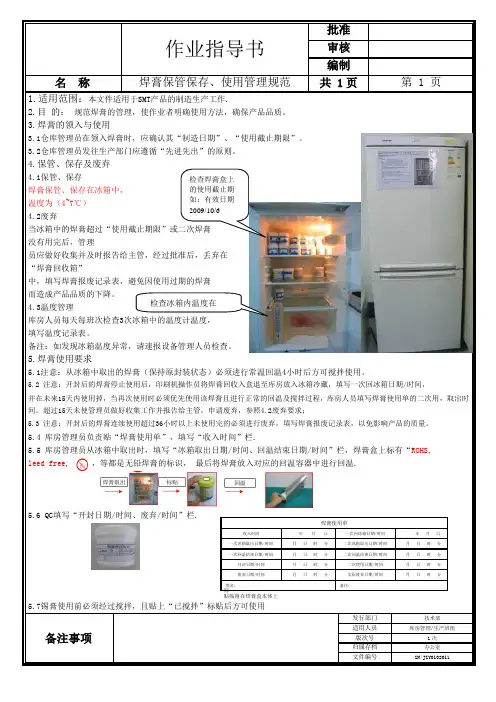

焊膏的使用规范

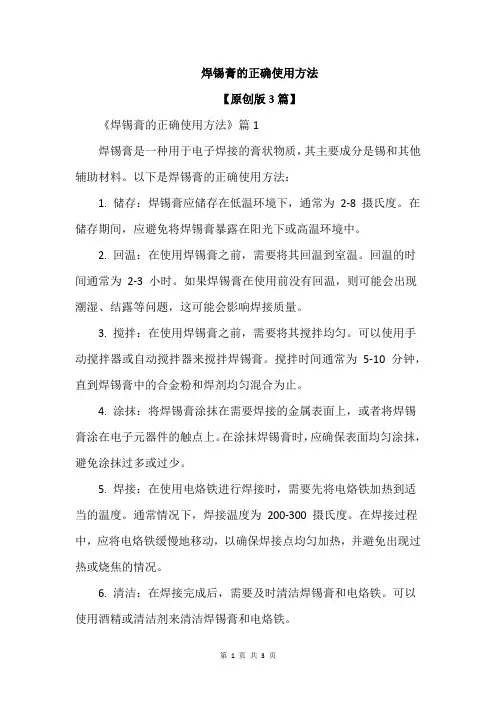

焊锡膏的正确使用方法【原创版3篇】《焊锡膏的正确使用方法》篇1焊锡膏是一种用于电子焊接的膏状物质，其主要成分是锡和其他辅助材料。

以下是焊锡膏的正确使用方法：1. 储存：焊锡膏应储存在低温环境下，通常为2-8 摄氏度。

在储存期间，应避免将焊锡膏暴露在阳光下或高温环境中。

2. 回温：在使用焊锡膏之前，需要将其回温到室温。

回温的时间通常为2-3 小时。

如果焊锡膏在使用前没有回温，则可能会出现潮湿、结露等问题，这可能会影响焊接质量。

3. 搅拌：在使用焊锡膏之前，需要将其搅拌均匀。

可以使用手动搅拌器或自动搅拌器来搅拌焊锡膏。

搅拌时间通常为5-10 分钟，直到焊锡膏中的合金粉和焊剂均匀混合为止。

4. 涂抹：将焊锡膏涂抹在需要焊接的金属表面上，或者将焊锡膏涂在电子元器件的触点上。

在涂抹焊锡膏时，应确保表面均匀涂抹，避免涂抹过多或过少。

5. 焊接：在使用电烙铁进行焊接时，需要先将电烙铁加热到适当的温度。

通常情况下，焊接温度为200-300 摄氏度。

在焊接过程中，应将电烙铁缓慢地移动，以确保焊接点均匀加热，并避免出现过热或烧焦的情况。

6. 清洁：在焊接完成后，需要及时清洁焊锡膏和电烙铁。

可以使用酒精或清洁剂来清洁焊锡膏和电烙铁。

总之，焊锡膏的正确使用方法包括回温、搅拌、涂抹、焊接和清洁等步骤。

《焊锡膏的正确使用方法》篇2焊锡膏是一种用于电子焊接的膏状物质，其主要成分是锡合金和助焊剂。

以下是焊锡膏的正确使用方法：1. 储存：焊锡膏应储存在低温环境下，通常为2-8 摄氏度。

在储存期间，焊锡膏的钎料成分和助焊剂成分可能会分离，因此在使用之前需要进行搅拌。

2. 回温：在使用焊锡膏之前，需要将其从冰箱中取出并放置在室温下回温，时间不得少于4 小时。

回温的目的是使焊锡膏达到室温，以避免在焊接过程中因温度差异而产生裂纹。

3. 搅拌：焊锡膏在使用之前需要进行搅拌，以确保钎料和助焊剂均匀混合。

搅拌时可以使用手工搅拌或自动搅拌机，搅拌时间一般为5-10 分钟。

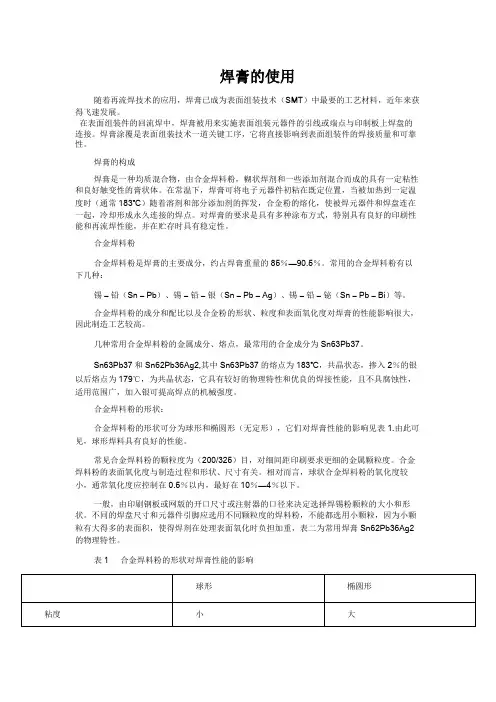

焊膏的使用随着再流焊技术的应用，焊膏已成为表面组装技术（SMT）中最要的工艺材料，近年来获得飞速发展。

在表面组装件的回流焊中，焊膏被用来实施表面组装元器件的引线或端点与印制板上焊盘的连接。

焊膏涂覆是表面组装技术一道关键工序，它将直接影响到表面组装件的焊接质量和可靠性。

焊膏的构成焊膏是一种均质混合物，由合金焊料粉，糊状焊剂和一些添加剂混合而成的具有一定粘性和良好触变性的膏状体。

在常温下，焊膏可将电子元器件初粘在既定位置，当被加热到一定温度时（通常183℃）随着溶剂和部分添加剂的挥发，合金粉的熔化，使被焊元器件和焊盘连在一起，冷却形成永久连接的焊点。

对焊膏的要求是具有多种涂布方式，特别具有良好的印刷性能和再流焊性能，并在贮存时具有稳定性。

合金焊料粉合金焊料粉是焊膏的主要成分，约占焊膏重量的85％—90.5％。

常用的合金焊料粉有以下几种：锡–铅（Sn – Pb）、锡–铅–银（Sn – Pb – Ag）、锡–铅–铋（Sn – Pb – Bi）等。

合金焊料粉的成分和配比以及合金粉的形状、粒度和表面氧化度对焊膏的性能影响很大，因此制造工艺较高。

几种常用合金焊料粉的金属成分、熔点，最常用的合金成分为Sn63Pb37。

Sn63Pb37和Sn62Pb36Ag2,其中Sn63Pb37的熔点为183℃，共晶状态，掺入2％的银以后熔点为179℃，为共晶状态，它具有较好的物理特性和优良的焊接性能，且不具腐蚀性，适用范围广，加入银可提高焊点的机械强度。

合金焊料粉的形状：合金焊料粉的形状可分为球形和椭圆形（无定形），它们对焊膏性能的影响见表1.由此可见，球形焊料具有良好的性能。

常见合金焊料粉的颗粒度为（200/325）目，对细间距印刷要求更细的金属颗粒度。

合金焊料粉的表面氧化度与制造过程和形状、尺寸有关。

相对而言，球状合金焊料粉的氧化度较小，通常氧化度应控制在0.5％以内，最好在10％—4％以下。

一般，由印刷钢板或网版的开口尺寸或注射器的口径来决定选择焊锡粉颗粒的大小和形状。

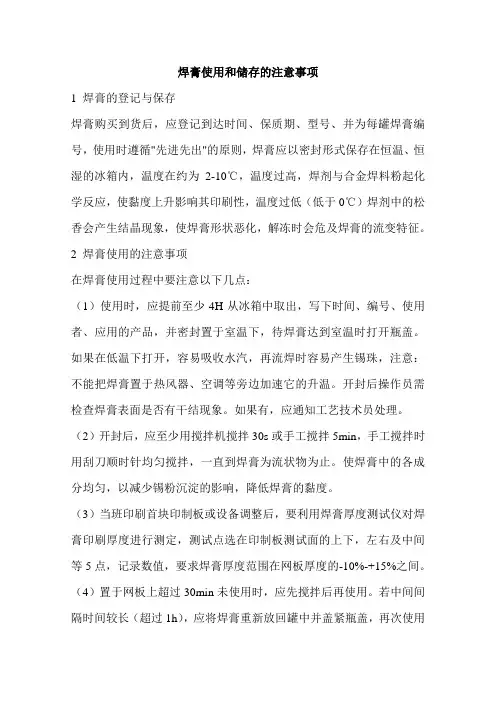

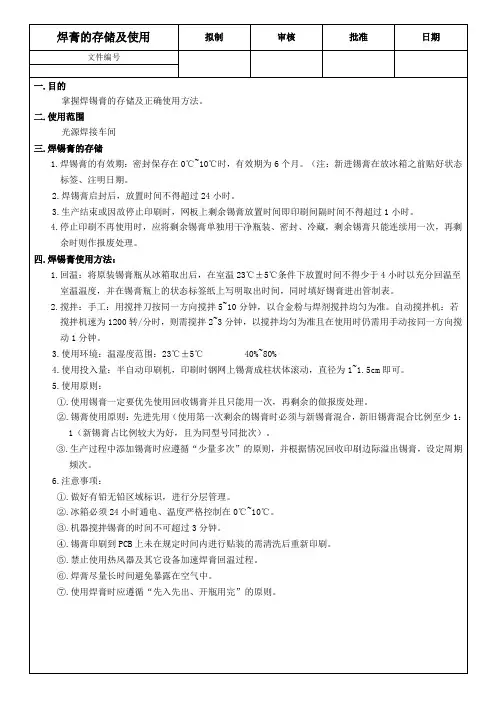

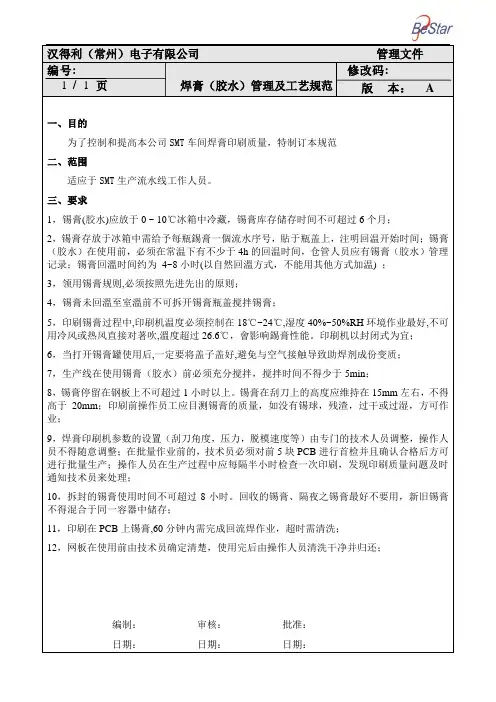

焊膏使用和储存的注意事项1 焊膏的登记与保存焊膏购买到货后，应登记到达时间、保质期、型号、并为每罐焊膏编号，使用时遵循"先进先出"的原则，焊膏应以密封形式保存在恒温、恒湿的冰箱内，温度在约为2-10℃，温度过高，焊剂与合金焊料粉起化学反应，使黏度上升影响其印刷性，温度过低（低于0℃）焊剂中的松香会产生结晶现象，使焊膏形状恶化，解冻时会危及焊膏的流变特征。

2 焊膏使用的注意事项在焊膏使用过程中要注意以下几点：（1）使用时，应提前至少4H从冰箱中取出，写下时间、编号、使用者、应用的产品，并密封置于室温下，待焊膏达到室温时打开瓶盖。

如果在低温下打开，容易吸收水汽，再流焊时容易产生锡珠，注意：不能把焊膏置于热风器、空调等旁边加速它的升温。

开封后操作员需检查焊膏表面是否有干结现象。

如果有，应通知工艺技术员处理。

（2）开封后，应至少用搅拌机搅拌30s或手工搅拌5min，手工搅拌时用刮刀顺时针均匀搅拌，一直到焊膏为流状物为止。

使焊膏中的各成分均匀，以减少锡粉沉淀的影响，降低焊膏的黏度。

（3）当班印刷首块印制板或设备调整后，要利用焊膏厚度测试仪对焊膏印刷厚度进行测定，测试点选在印制板测试面的上下，左右及中间等5点，记录数值，要求焊膏厚度范围在网板厚度的-10%-+15%之间。

（4）置于网板上超过30min未使用时，应先搅拌后再使用。

若中间间隔时间较长（超过1h），应将焊膏重新放回罐中并盖紧瓶盖，再次使用焊膏开封后，应至少用搅拌机或手工搅拌，使焊膏中的各成分均匀。

（5）印制板的板面及焊点的多少，决定第一次加到网板上的焊膏量，一般第一次加200-300g，印刷一段时间后再适当加入一点，确保焊膏印刷时沿刮刀前进方向作顺时针走向滚动，厚度约等于1/2到3/4个金属刮刀的高度，可以避免焊膏氧化和粘着性的改变。

（6）板印刷焊膏后应在尽可能短的时间内贴装完，以防止助焊剂等溶剂挥发，原则上不应超过8h，超过时间应把焊膏清洗后重新印刷。

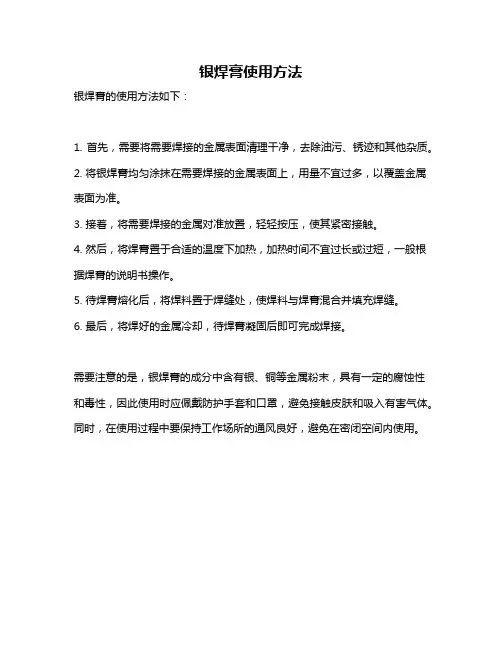

银焊膏使用方法
银焊膏的使用方法如下：
1. 首先，需要将需要焊接的金属表面清理干净，去除油污、锈迹和其他杂质。

2. 将银焊膏均匀涂抹在需要焊接的金属表面上，用量不宜过多，以覆盖金属表面为准。

3. 接着，将需要焊接的金属对准放置，轻轻按压，使其紧密接触。

4. 然后，将焊膏置于合适的温度下加热，加热时间不宜过长或过短，一般根据焊膏的说明书操作。

5. 待焊膏熔化后，将焊料置于焊缝处，使焊料与焊膏混合并填充焊缝。

6. 最后，将焊好的金属冷却，待焊膏凝固后即可完成焊接。

需要注意的是，银焊膏的成分中含有银、铜等金属粉末，具有一定的腐蚀性和毒性，因此使用时应佩戴防护手套和口罩，避免接触皮肤和吸入有害气体。

同时，在使用过程中要保持工作场所的通风良好，避免在密闭空间内使用。

焊膏的使用流程1. 准备工作在使用焊膏之前，需要做一些准备工作，确保焊接能够顺利进行。

以下是准备工作的步骤：•确认焊接需求：首先需要确认需要焊接的零部件、焊接方式以及焊接方法等信息。

•准备焊接器材：将焊膏和焊接设备准备齐全。

焊膏通常由活性助焊剂、助焊剂和基材组成，根据焊接需求选择合适的焊膏。

•清洁焊接区域：将需要焊接的区域进行清洁，确保没有灰尘、油脂等杂质，以免影响焊接质量。

2. 焊膏的使用一般而言，焊膏可通过以下步骤进行使用：1.打开焊膏：将焊膏的盖子打开，并确认焊膏未过期。

2.涂抹焊膏：使用刮刀或棉签等工具，将焊膏均匀地涂抹在焊接区域上。

注意要避免浪费焊膏，不要涂抹过厚或使用过多的焊膏。

3.将焊接物件放置在焊接区域：将需要焊接的零部件放置在已经涂抹了焊膏的区域上。

4.加热焊接区域：使用焊接设备对焊接区域进行加热。

加热的时间和温度根据焊膏的使用说明进行调整，一般来说，加热时间较短，温度适中即可。

5.看到焊接效果：当焊膏加热溶化后，会形成液态，并将焊接区域覆盖，等到焊接区域冷却后，焊接任务即可完成。

3. 注意事项在使用焊膏的过程中，需要注意以下事项：•确认焊膏的存储条件：焊膏在未打开的情况下应密封存放在阴凉干燥的地方，避免阳光直射和高温。

•避免过度使用焊膏：使用焊膏时，要避免涂抹过厚或使用过多的焊膏，以免影响焊接质量。

•加热时要注意安全：在加热焊接区域时，要注意安全防护，避免烫伤或引发火灾等意外情况。

•注意焊膏的有效期：焊膏通常有一定的有效期，过期的焊膏可能无法达到预期的焊接效果，应及时更换新的焊膏。

4. 维护与保养在使用焊膏后，需要进行适当的维护与保养，以延长其使用寿命和保持良好的焊接效果。

•封口焊膏：在使用完焊膏后，应将其密封好，防止空气和湿气的侵入。

•清洁焊接设备：使用完焊接器材后，应及时清洁，以免焊膏残留导致设备损坏。

•定期检查：定期检查焊膏的有效期和状态，如有异常应及时更换。

通过以上准备工作、焊膏使用、注意事项以及维护与保养等方面的步骤，我们可以顺利地实施焊接任务，并保证焊接质量的达到预期要求。

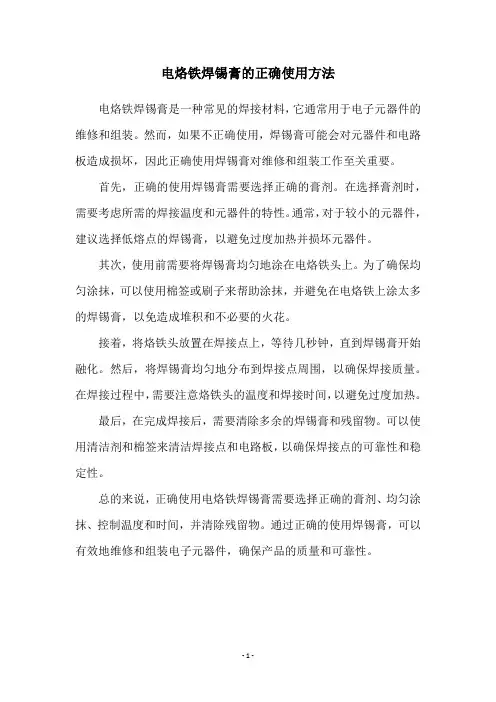

电烙铁焊锡膏的正确使用方法
电烙铁焊锡膏是一种常见的焊接材料，它通常用于电子元器件的维修和组装。

然而，如果不正确使用，焊锡膏可能会对元器件和电路板造成损坏，因此正确使用焊锡膏对维修和组装工作至关重要。

首先，正确的使用焊锡膏需要选择正确的膏剂。

在选择膏剂时，需要考虑所需的焊接温度和元器件的特性。

通常，对于较小的元器件，建议选择低熔点的焊锡膏，以避免过度加热并损坏元器件。

其次，使用前需要将焊锡膏均匀地涂在电烙铁头上。

为了确保均匀涂抹，可以使用棉签或刷子来帮助涂抹，并避免在电烙铁上涂太多的焊锡膏，以免造成堆积和不必要的火花。

接着，将烙铁头放置在焊接点上，等待几秒钟，直到焊锡膏开始融化。

然后，将焊锡膏均匀地分布到焊接点周围，以确保焊接质量。

在焊接过程中，需要注意烙铁头的温度和焊接时间，以避免过度加热。

最后，在完成焊接后，需要清除多余的焊锡膏和残留物。

可以使用清洁剂和棉签来清洁焊接点和电路板，以确保焊接点的可靠性和稳定性。

总的来说，正确使用电烙铁焊锡膏需要选择正确的膏剂、均匀涂抹、控制温度和时间，并清除残留物。

通过正确的使用焊锡膏，可以有效地维修和组装电子元器件，确保产品的质量和可靠性。

- 1 -。

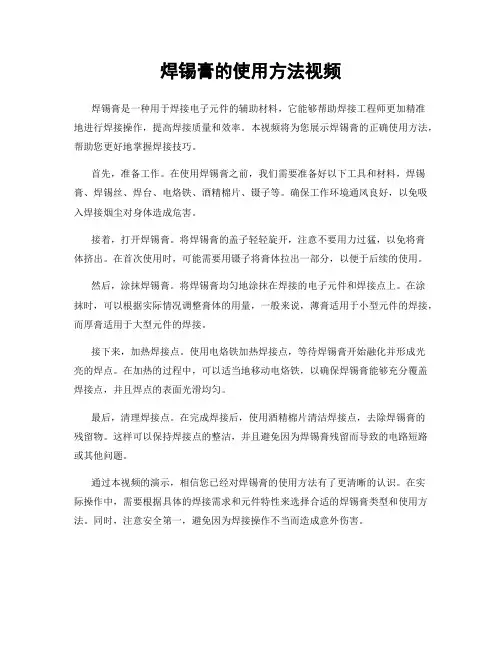

焊锡膏的使用方法视频焊锡膏是一种用于焊接电子元件的辅助材料，它能够帮助焊接工程师更加精准地进行焊接操作，提高焊接质量和效率。

本视频将为您展示焊锡膏的正确使用方法，帮助您更好地掌握焊接技巧。

首先，准备工作。

在使用焊锡膏之前，我们需要准备好以下工具和材料，焊锡膏、焊锡丝、焊台、电烙铁、酒精棉片、镊子等。

确保工作环境通风良好，以免吸入焊接烟尘对身体造成危害。

接着，打开焊锡膏。

将焊锡膏的盖子轻轻旋开，注意不要用力过猛，以免将膏体挤出。

在首次使用时，可能需要用镊子将膏体拉出一部分，以便于后续的使用。

然后，涂抹焊锡膏。

将焊锡膏均匀地涂抹在焊接的电子元件和焊接点上。

在涂抹时，可以根据实际情况调整膏体的用量，一般来说，薄膏适用于小型元件的焊接，而厚膏适用于大型元件的焊接。

接下来，加热焊接点。

使用电烙铁加热焊接点，等待焊锡膏开始融化并形成光亮的焊点。

在加热的过程中，可以适当地移动电烙铁，以确保焊锡膏能够充分覆盖焊接点，并且焊点的表面光滑均匀。

最后，清理焊接点。

在完成焊接后，使用酒精棉片清洁焊接点，去除焊锡膏的残留物。

这样可以保持焊接点的整洁，并且避免因为焊锡膏残留而导致的电路短路或其他问题。

通过本视频的演示，相信您已经对焊锡膏的使用方法有了更清晰的认识。

在实际操作中，需要根据具体的焊接需求和元件特性来选择合适的焊锡膏类型和使用方法。

同时，注意安全第一，避免因为焊接操作不当而造成意外伤害。

总结，正确的使用焊锡膏可以提高焊接质量和效率，减少焊接过程中的问题。

希望本视频能够帮助您更好地掌握焊接技巧，提升工作效率。

祝您在焊接工作中取得更好的成就！。

焊膏的正确使用
HT996用户多为中小批量、多品种的生产、研发单位。

一瓶焊膏要用较长时间并多次使用。

这样焊膏的保存就与那些一次用一瓶、几瓶甚至几拾瓶的大规模生产线有所不同。

一：焊膏使用、保管的基本原则:
基本原则是尽量与空气少接触，越少越好。

焊膏与空气长时间接触后，会造成焊膏氧化、助焊剂比例成分失调。

产生的后果是：焊膏出现硬皮、硬块、难熔并产生大量锡球等。

二：一瓶焊膏多次使用时的注意事项
1：开盖时间要尽量短
开盖时间要尽量短，当班取出够用的焊膏后，应立即将内盖盖好。

不要取一点用一点，频繁开盖或始终将盖子敞开着。

2：盖好盖子
取出焊膏后，将内盖立即盖好，用力下压，挤出盖子与焊膏之间的全部空气，使内盖与焊膏紧密接触。

确信内盖压紧后，再拧上外面的大盖。

3：取出的焊膏要尽快印刷
取出的焊膏要尽快实施印刷使用。

印刷工作要连续不停顿，一口气把当班要加工的PCB板全部印刷完毕，平放在工作台
上等待贴放表贴组件。

不要印印停停。

4：已取出的多余焊膏的处理
全部印刷完毕后，剩余的焊膏应尽快回收到一个专门的回收瓶内，并如同注意事项2与空气隔绝保存。

绝对不要将剩余焊膏放回未使用的焊膏瓶内！因此在取用焊膏时要尽量准确估计当班焊膏的使用量，用多少取多少。

5：出现问题的处理
若已出现焊膏表面结皮、变硬时，千万不要搅拌！务必将硬皮、硬块除掉，剩下的焊膏在正式使用前要作一下试验，看试用效果如何，若不行，就只能报废了。

正确管理使用焊锡膏确保SMT焊接质量姓名：蔡昌勇专业：电子组装现任职称：工程师拟评职称：高级工程师正确管理使用焊锡膏确保SMD焊接质量洛阳巨龙通信设备集团有限公司蔡昌勇摘要：本文围绕在SMT中起关键作用的焊接材料——焊锡膏，站在使用的角度，就其影响焊接质量的各方面展开论述，旨在让终端用户更好地掌握焊锡膏特性，把控焊接过程质量，达成更佳产品品质。

关键字：焊锡膏成分，焊锡膏特性，焊锡膏运输和储存，焊膏印刷工艺窗口，回流焊。

引言: 为满足军事上的高组装密度、高可靠性、高频特性的需要，上世纪70年代初，美国率先开创SMT之先河，随着SMT的优优越性逐渐显现，各发达国家凭借扎实的工业基础争相在基础材料和基础技术领域投巨资抢占商业制高点，到80年代中页SMT日趋成熟，迎来高速发展期。

电子组装模式也有原来的THT一枝独秀变成现在SMT主打天下。

40年来，SMT元器件、焊锡膏和自动化生产设备相互促进，共同发展，速度可谓是日新月异。

然而，大多SMT组装厂商对焊锡膏特性的了解还很缺乏，错误地使用时有发生，缺陷出现后对产生问题的原因感到茫然。

文章本着探讨的精神，以我公司现用的GW9038/3B免洗锡膏为例，在应用领域的各方面展开论述。

1. 铅锡焊锡膏成分GW9038/3B免清洗焊锡膏采用球形合金粉和助焊膏(高分子成膜剂、改性树脂、有机活性剂和高分子醇醚溶剂) 配制而成。

合金粉Sn63/Pb37(约占总重量90%)，粉末粒径25-45μm；助焊膏由（1）氢化松香甘油酯(5%重量比，调节触变性，提高抗氧化能力)，（2）改性松香树脂(4%，去工件表面氧化物)，（3）适量溶剂(乙二醇。

作用是溶解松香，辅助调节干湿度)。

合金粉与助焊膏的体积比约55:45。

金属含量较高（大于90％）时，可以改善焊膏图形的坍塌，有利于形成饱滿的焊点，并且由于焊剂量相对较少可減少焊剂残留物，有效防止焊球的出现，缺点是对印刷和焊接工艺要求较严格；金属含量较低（小于85%）时，印刷性好，焊膏不易粘刮刀，网版寿命长，润湿性好，容易焊接，缺点是易塌落，易出現焊球和桥接等。

焊锡膏的正确使用方法是什么焊锡膏是由焊锡粉、助焊剂以及其它的表面活性剂、触变剂等加以混合，形成的膏状混合物。

我们焊锡电器的时候就会用到它。

以下是由小编整理的关于焊锡膏的用法的内容，提供给大家参考和了解！焊锡膏的用法使用方法(开封前)开封前须将锡膏温度回升到使用环境温度上(25±2℃)，回温时间约3-4小时，并禁止使用其他加热器使其温度瞬间上升的做法;回温后须充分搅拌，使用搅拌机的搅拌时间为1-3分钟，视搅拌机机种而定。

使用方法(开封后)1)将锡膏约2/3的量添加于钢网上，尽量保持以不超过1罐的量于钢网上。

2)视生产速度，以少量多次的添加方式补足钢网上的锡膏量，以维持锡膏的品质。

3)当天未使用完的锡膏，不可与尚未使用的锡膏共同放置，应另外存放在别的容器之中。

锡膏开封后在室温下建议24小时内用完。

4)隔天使用时应先行使用新开封的锡膏，并将前一天未使用完的锡膏与新锡膏以1：2的比例搅拌混合，并以少量多次的方式添加使用。

5)锡膏印刷在基板后，建议于4-6小时内放置零件进入回焊炉完成着装。

6)换线超过1小时以上，请于换线前将锡膏从钢板上刮起收入锡膏罐内封盖。

7)锡膏连续印刷24小时后，由于空气粉尘等污染，为确保产品品质，请按照“步骤4)”的方法。

8)为确保印刷品质建议每4小时将钢板双面的开口以人工方式进行擦拭。

9)室内温度请控制与22-28℃，湿度RH30-60%为最好的作业环境。

10)欲擦拭印刷错误的基板，建议使用工业酒精或工业清洗剂焊锡膏的成份作用焊锡膏,主要由助焊剂和焊料粉组成(FLUX &SOLDER POWDER)(一)、助焊剂的主要成份及其作用：A、活化剂(ACTIVATION)：该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效;B、触变剂(THIXOTROPIC) ：该成份主要是调节焊锡膏的粘度以及印刷性能，起到在印刷中防止出现拖尾、粘连等现象的作用;C、树脂(RESINS)：该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用;该项成分对零件固定起到很重要的作用;D、溶剂(SOLVENT)：该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响;(二)、焊料粉：焊料粉又称锡粉主要由锡铅、锡铋、锡银铜合金组成，一般比例为SN63/PB37、SN42BI58、SN96.5CU0.5AG3.0和SN99CU0.7AG0.3。

焊膏的使用流程简介焊膏是一种常用的电子焊接材料，具有良好的导热性和导电性，可以有效地连接电子元件和电路板。

本文将介绍焊膏的使用流程，帮助您正确地使用焊膏进行电子焊接。

准备工作在使用焊膏之前，有一些必要的准备工作需要完成，以确保焊接过程的顺利进行。

1.准备焊接器具–焊接笔或焊枪：用于施加热量的工具，可选择适合您的需求和经验的工具。

–焊锡：用于导电和连接元件的材料，可选择适合您的焊接项目的合适规格的焊锡丝。

–插座：用于固定电子元件和电路板，确保焊接过程中的稳定性。

2.安全措施–戴上防静电手套：防止静电对电子元件的损坏。

–做好通风工作：焊接过程中会产生有害气体，确保工作环境通风良好。

焊膏使用流程接下来，我们将介绍焊膏的具体使用流程，包括焊接准备、焊接步骤和焊后处理。

焊接准备在开始焊接之前，有一些准备工作需要做。

1.清洁工作区–确保工作台面干净整洁，没有杂物。

–清除灰尘和油脂，以确保焊接的质量。

2.打磨金属表面–使用细砂纸或砂轮打磨金属表面，以去除氧化层和污垢，提高焊接效果。

焊接步骤接下来，我们将详细介绍焊膏的使用步骤。

1.涂抹焊膏–将焊膏涂抹在需要焊接的电子元件和电路板上。

–使用刮刀或类似工具将焊膏均匀涂抹在金属焊点位置上。

2.加热焊膏–使用焊接笔或焊枪进行加热。

–将焊膏加热至其熔点，使其变成液态并与焊点接触。

3.连接元件–将需要焊接的电子元件放置在焊点上。

–确保元件与焊点接触，然后等待焊锡冷却。

4.焊接质量检查–检查焊接结果是否均匀、牢固。

–检查焊接点是否与电路板接触良好。

焊后处理焊接完成后，需要进行一些焊后处理工作。

1.清洁焊接区–使用洁净的无纺布或棉球擦拭焊接区域。

–清除焊接过程中产生的残留焊膏和焊锡。

2.检查焊接质量–使用万用表等测试工具检测焊接点的电阻和连接性。

–确保焊接良好且能正常工作。

总结本文介绍了焊膏的使用流程，包括准备工作、焊接步骤和焊后处理。

正确使用焊膏可以保证焊接质量，提高电子元件和电路板的连接稳定性。

不锈钢焊膏使用方法不锈钢焊膏是一种专门用于不锈钢焊接的工艺材料，具有优良的焊接性能和耐腐蚀性。

下面是使用不锈钢焊膏的详细步骤：一、准备工具1. 焊膏：选择适合不锈钢材料的不锈钢焊膏，确保焊膏的质量和性能符合要求。

2. 施焊工具：包括焊台、焊嘴、刮刀等，确保工具干净、干燥，没有残留物。

3. 手套、口罩和护目镜：保护施焊人员的安全和健康。

二、表面处理1. 清洁不锈钢表面：使用砂纸或磨料将不锈钢表面的油污、锈迹等杂质清除干净，直到露出金属光泽。

2. 干燥表面：将处理后的不锈钢表面彻底干燥，确保无残留水分。

3. 预热：根据焊膏说明书的要求，对不锈钢表面进行预热处理，以提高焊接效果。

三、涂敷焊膏1. 打开焊膏包装：小心打开焊膏包装，避免将焊膏暴露在空气中时间过长。

2. 涂敷焊膏：使用刮刀或抹布将适量焊膏均匀涂敷在不锈钢表面的焊接位置。

确保焊膏涂敷均匀，无残留。

四、预热根据焊膏说明书的要求，对涂敷了焊膏的不锈钢进行预热处理。

预热可以提高焊膏的活性，提高焊接效果。

预热时要注意温度和时间，避免过热导致材料变形或焊膏烧焦。

五、焊接在预热后进行焊接，将不锈钢焊接在一起。

焊接时要保持施焊工具稳定，避免晃动，以免影响焊接质量。

同时要注意控制焊接温度和时间，避免过热导致材料变形或焊缝质量下降。

六、检查焊接完成后，检查焊缝质量，确保焊缝平滑、连续、无气孔、无夹渣。

如果发现缺陷，应及时处理。

七、清理1. 清理工具：使用干燥的抹布将施焊工具上的焊膏清理干净，避免残留物影响下次使用。

2. 清理不锈钢表面：使用柔软的抹布将不锈钢表面的焊膏残留物和污渍清理干净，注意不要使用粗糙的布料或化学清洗剂，以免损伤不锈钢表面。

八、维护定期检查和清理不锈钢表面，保持其清洁和光泽。

避免使用尖锐的物品划伤表面，以免影响美观和使用寿命。

电烙铁焊锡膏的正确使用方法电烙铁焊锡膏是电子焊接中常用的工具，它能够提高焊接的效果和质量。

正确地使用电烙铁焊锡膏能够保护焊接点，提高焊接的可靠性。

下面将介绍电烙铁焊锡膏的正确使用方法。

使用电烙铁焊锡膏前需要准备好相应的工具和材料。

除了电烙铁焊锡膏外，还需要准备好焊锡丝、酒精棉、焊接台和吸锡线等工具。

确保这些工具和材料都是干净的，以免影响焊接效果。

接下来，正确地使用电烙铁焊锡膏需要注意以下几个步骤。

首先，将焊接台加热到适当的温度，通常为250°C至300°C。

然后，用酒精棉擦拭焊接点，以去除表面的污垢和氧化物。

接着，将电烙铁焊锡膏涂抹在焊接点上。

焊锡膏一般呈现为半固态，可以直接用铁头涂抹在焊接点上。

焊锡膏中含有活性剂，可以起到清洁和防氧化的作用。

涂抹时，要注意不要涂抹过多，以免影响焊接质量。

然后，将焊锡丝与电烙铁接触在一起，等待焊锡丝熔化。

熔化的焊锡丝会在焊接点上形成一层均匀的锡膏。

焊锡丝的选择要根据焊接对象的材料和尺寸来确定，以确保焊接的牢固性和可靠性。

焊接完成后要进行清理和保养。

使用吸锡线可以清除焊接过程中产生的多余焊锡。

然后用酒精棉擦拭焊接点，以去除残留的焊锡膏和污垢。

定期清理焊接台和电烙铁，保持其表面的清洁。

除了正确使用电烙铁焊锡膏外，还需要注意以下几点。

首先，使用时要注意安全，避免触电和烫伤等意外。

其次，使用电烙铁焊锡膏时要控制好温度和时间，避免过度加热和过长的焊接时间，以免损坏焊接点和焊线。

最后，焊接完成后要检查焊接点的质量，确保焊接牢固可靠。

电烙铁焊锡膏的正确使用方法包括准备工具和材料、清洁焊接点、涂抹焊锡膏、熔化焊锡丝、清理和保养等步骤。

正确使用电烙铁焊锡膏可以提高焊接的效果和质量，保护焊接点，提高焊接的可靠性。

正确使用电烙铁焊锡膏需要注意安全、控制温度和时间，并检查焊接质量。

希望以上介绍能帮助到大家，提高焊接技术。
