关于数控机床主轴结构的改进设计数控机床主轴是数控机床的关键部件，其性能直接影响机床加工精度和加工效率。
随着数控技术的不断发展，对数控机床主轴结构的要求也越来越高。
为了满足市场对数控机床加工精度的需求，需要对数控机床主轴结构进行改进设计，以提高其性能和可靠性。
一、数控机床主轴结构存在的问题1. 结构复杂：传统的数控机床主轴结构通常采用多个轴承和润滑系统，结构复杂，加工成本高。
2. 刚性不足：部分数控机床主轴刚性不足，加工时容易产生振动和变形，影响加工精度。
3. 温升大：部分数控机床主轴在高速加工时容易产生较大的温升，影响机床稳定性和使用寿命。
4. 维护困难：传统数控机床主轴结构维护和保养较为繁琐，需要定期更换润滑油和轴承。
以上问题严重影响了数控机床的加工精度和稳定性，需要通过改进设计来解决。
二、改进设计方案针对数控机床主轴结构存在的问题，可以采取以下几点改进设计方案：1. 优化结构：采用轴向预紧轴承和径向预紧轴承的组合方式，降低轴承数量，简化结构，减小主轴体积和重量。
2. 提高刚性：采用高强度材料和优化设计，提高数控机床主轴的刚性，减小振动和变形，提高加工精度。
3. 降低温升：采用先进的冷却系统和材料，减小高速加工时的温升，提高机床稳定性和使用寿命。
4. 简化维护：采用自动润滑系统和可拆卸设计，简化维护和保养，减小维护成本和时间。
上述改进设计方案可以有效解决传统数控机床主轴结构存在的问题，提高数控机床的加工精度和稳定性，提升竞争力。
三、改进设计实施过程改进设计实施过程中，需要参考市场需求和技术发展趋势，充分调研国内外同类产品的主轴结构和性能，进行方案比较和优化设计。
1. 方案比较：对不同的数控机床主轴结构方案进行技术比较和性能测试，寻找最适合产品需求的方案。
2. 优化设计：在方案确定后，对数控机床主轴结构进行进一步的优化设计，满足产品性能指标和质量要求。
3. 样机制造：根据优化设计方案制作数控机床主轴样机，进行性能测试和验证，验证设计方案的可行性和有效性。

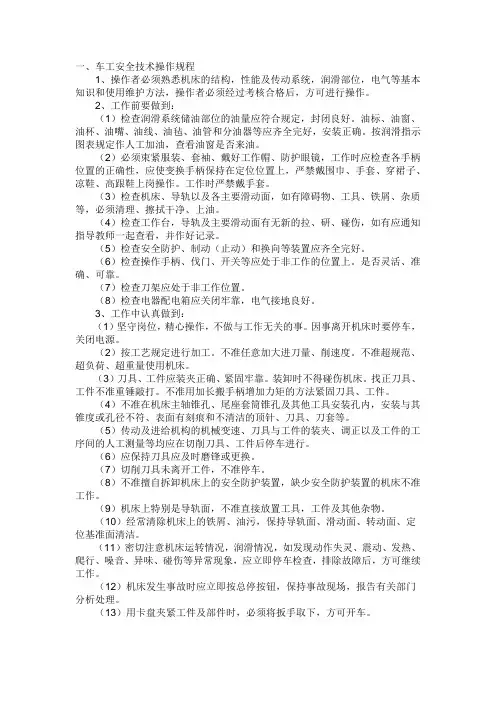

一、车工安全技术操作规程1、操作者必须熟悉机床的结构，性能及传动系统，润滑部位，电气等基本知识和使用维护方法，操作者必须经过考核合格后，方可进行操作。
2、工作前要做到：（1）检查润滑系统储油部位的油量应符合规定，封闭良好。
油标、油窗、油杯、油嘴、油线、油毡、油管和分油器等应齐全完好，安装正确。
按润滑指示图表规定作人工加油，查看油窗是否来油。
（2）必须束紧服装、套袖、戴好工作帽、防护眼镜，工作时应检查各手柄位置的正确性，应使变换手柄保持在定位位置上，严禁戴围巾、手套、穿裙子、凉鞋、高跟鞋上岗操作。
工作时严禁戴手套。
（3）检查机床、导轨以及各主要滑动面，如有障碍物、工具、铁屑、杂质等，必须清理、擦拭干净、上油。
（4）检查工作台，导轨及主要滑动面有无新的拉、研、碰伤，如有应通知指导教师一起查看，并作好记录。
（5）检查安全防护、制动（止动）和换向等装置应齐全完好。
（6）检查操作手柄、伐门、开关等应处于非工作的位置上。
是否灵活、准确、可靠。
（7）检查刀架应处于非工作位置。
（8）检查电器配电箱应关闭牢靠，电气接地良好。
3、工作中认真做到：（1）坚守岗位，精心操作，不做与工作无关的事。
因事离开机床时要停车，关闭电源。
（2）按工艺规定进行加工。
不准任意加大进刀量、削速度。
不准超规范、超负荷、超重量使用机床。
（3）刀具、工件应装夹正确、紧固牢靠。
装卸时不得碰伤机床。
找正刀具、工件不准重锤敲打。
不准用加长搬手柄增加力矩的方法紧固刀具、工件。
（4）不准在机床主轴锥孔、尾座套筒锥孔及其他工具安装孔内，安装与其锥度或孔径不符、表面有刻痕和不清洁的顶针、刀具、刀套等。
（5）传动及进给机构的机械变速、刀具与工件的装夹、调正以及工件的工序间的人工测量等均应在切削刀具、工件后停车进行。
（6）应保持刀具应及时磨锋或更换。
（7）切削刀具未离开工件，不准停车。
（8）不准擅自拆卸机床上的安全防护装置，缺少安全防护装置的机床不准工作。
（9）机床上特别是导轨面，不准直接放置工具，工件及其他杂物。
机床润滑系统机床是其它工业设备的基础，而润滑系统则是机床正常运行的必备条件。
现代机床的结构日趋复杂，润滑系统也变得越来越重要。
一个优秀的润滑系统可以提高机床的效率和寿命，减少故障，降低工作成本。
本篇文章将从机床润滑系统的构建、分类以及润滑方式等几个方面进行讨论。
1. 机床润滑系统的构建一般来说，机床的内部润滑系统由以下几个部分组成：(1) 润滑剂油箱机床润滑系统的油箱通常位于机床的底部或侧面，并且油箱应该具有足够的容量以容纳足够的润滑油。
同时，油箱还应该具有一定的密封性和稳定性，以保证润滑系统的正常运行。
油箱一般由金属、塑料或玻璃等材料制成。
在常规操作过程中，油箱内应有液位计来监测润滑油的水平，以免油位低于最低安全水平引起事故。
(2) 润滑泵润滑泵是机床润滑系统的核心部件，它的主要任务是把润滑油从油箱中提取、传输到机床的各个部位，并对润滑点进行定量、定时的润滑。
润滑泵分为手动润滑泵和自动润滑泵两种。
手动润滑泵是一种简易润滑系统，适用于少量润滑，但是没有定时定量的功能。
而自动润滑泵则可以根据设定的参数、时间和频率自动控制润滑量，从而更好地保证机床的稳定性和安全性。
(3) 油管和滤清器油管是润滑系统中用于输送润滑油的管道，在机床润滑系统中，油管通常由不锈钢、铜、钢等材料制成。
油管的质量直接决定了润滑油的输送速度和效率。
油管中引入滤清器，可以有效地过滤环境中的杂质和油渣，同时防止润滑油中的颗粒物质损坏机床，提高润滑效果。
(4) 活动接头和润滑点活动接头作为润滑系统中机床和润滑管路的连接部件，可以在加工过程中随着机床的移动而改变方向和角度。
而润滑点则是具体的润滑区域，需要根据机床的设计结构和工作方式来确定。
2. 机床润滑系统的分类机床润滑系统根据润滑剂的种类、润滑方式和润滑点的不同，可以分为：(1) 油浸润滑油浸润滑是机床最基本的润滑方式之一，也是最常见的一种。
该方式的优点在于润滑效果好，安全稳定，且易于实现。
论述加工中心的工作原理及组成加工中心是一种集成了磨削、钻孔、铣削等多种加工功能于一身的机床装置。
它在现代制造业中扮演着重要的角色，其高精度、高效率的加工特性使得它成为了各种工件加工的首选设备之一。
要理解加工中心的工作原理及组成，首先需要了解其基本结构和工作方式。
一、加工中心的基本结构加工中心的基本结构大致分为机身、主轴系统、进给系统、控制系统和辅助系统五大部分。
机身是其最基本的组成部分，负责支撑和固定其他部件，也是整个机床装置的基础。
主轴系统是加工中心的核心组成部分，它主要负责转动和传递动能，通常包括主轴头、主轴箱、主轴传动和主轴电机等部件。
进给系统则是用来控制工件在加工过程中的进给速度和进给方向，它包括进给轴驱动器、进给轴执行器、进给轴分度等组件。
控制系统是整个加工中心的灵魂，它由数控装置、编程系统、输入输出设备等组成，用来控制整个机床的运行状态，保证加工的精度和稳定性。
辅助系统包括冷却液系统、润滑系统、废渣处理系统等，主要是为了保证加工环境的清洁和工件的质量。
二、加工中心的工作原理加工中心的工作原理主要包括工件定位、加工控制、进给运动和切削加工等环节。
首先是工件定位，即将工件安装在加工中心的工作台上，并通过夹具夹紧工件，以确保工件在加工过程中能够稳定地固定在工作台上。
然后是加工控制，即根据加工工艺和工件要求编写相应的数控程序，将程序输入到数控系统中。
接着是进给运动，也就是通过进给系统控制工件在加工过程中的进给速度和进给方向，确保切削刀具以一定的速度和轨迹对工件进行加工。
最后是切削加工，即利用刀具对工件进行相应的切削操作，实现工件的加工目的。
三、加工中心的基本组成1. 主轴系统加工中心的主轴系统是整个机床的核心部分，它直接影响到加工中心的加工质量和效率。
主轴系统通常包括主轴头、主轴箱、主轴传动和主轴电机等组件。
主轴头是安装在主轴上的刀具夹持装置，用来固定切削刀具，支撑和传递切削力。
主轴箱是主轴系统的外壳，负责支撑和固定整个主轴系统，同时也能起到一定的散热和降噪作用。
数控车床的基本组成和工作原理一、任务描述了解CAK40100VL 的基本组成和工作原理二、任务准备(一）、安全文明生产（播放插件）（二）、机床结构和工作原理1、 机床结构数控机床一般由输入输出设备、CNC 装置（或称CNC 单元)、伺服单元、驱动装置（或称执行机构）、可编程控制器PLC 及电气控制装置、辅助装置、机床本体及测量反馈装置组成。
如下图是数控机床的组成框图.⑴、机床本体数控机床的机床本体与传统机床相似，由主轴传动装置、进给传动装置、床身、工作台以及辅助运动装置、液压气动系统、润滑系统、冷却装置等组成。
但数控机床在整体布局、外观造型、传动系统、刀具系统的结构以及操作机构等方面都已发生了很大的变化,这种变化的目的是为了满足数控机床的要求和充分发挥数控机床的特点。
⑵、CNC 单元CNC 单元是数控机床的核心，CNC 单元由信息的输入、处理和输出三个部分组成。
CNC 电 气 回 路辅 助 装 置 PLC 主轴伺服单元 操 作 面 板 主轴驱动装置 进给驱动装置 测量反馈装置进给伺服单元 输入/输出设 备 计算机 数 控装 置 机床本体单元接受数字化信息，经过数控装置的控制软件和逻辑电路进行译码、插补、逻辑处理后，将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。
⑶输入/输出设备输入装置将各种加工信息传递于计算机的外部设备。
在数控机床产生初期，输入装置为穿孔纸带，现已淘汰，后发展成盒式磁带，再发展成键盘、磁盘等便携式硬件，极大方便了信息输入工作,现通用DNC网络通讯串行通信的方式输入.输出指输出内部工作参数（含机床正常、理想工作状态下的原始参数，故障诊断参数等），一般在机床刚工作状态需输出这些参数作记录保存，待工作一段时间后,再将输出与原始资料作比较、对照，可帮助判断机床工作是否维持正常。
⑷伺服单元伺服单元由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。
金属切削机床原理全文共四篇示例，供读者参考第一篇示例：金属切削机床是一种用于加工金属材料的机械设备，它主要通过切削原理来加工工件，包括车削、铣削、钻削、镗削等多种加工方式。
在金属加工领域中，金属切削机床是起着至关重要的作用，它能够高效、精确地加工各种不同形状和尺寸的金属工件，广泛应用于航空、航天、汽车、机械制造等行业。
金属切削机床的工作原理主要包括以下几个方面：1. 切削原理：金属切削是指利用刀具对金属材料进行加工，通过不断切削，将工件表面金属层逐渐去除，从而形成所需的形状和尺寸。
在金属切削过程中，刀具与工件之间产生相对运动，刀具沿着工件表面移动，将金属层切削下来，形成所需的加工表面。
2. 机床结构：金属切削机床通常由机床主体、传动系统、控制系统、润滑系统和冷却系统等部分组成。
机床主体包括床身、立柱、横梁、工作台和主轴等部分，通过传动系统控制刀具在三维空间内的移动，实现加工操作。
控制系统则负责对机床进行控制和监控，确保加工的精度和质量。
润滑系统和冷却系统则起着保护机床零部件和刀具的作用。
3. 切削参数：金属切削的质量和效率与切削参数密切相关。
切削参数包括切削速度、进给量、切削深度和切削角度等。
切削速度是指刀具在单位时间内相对于工件表面的线速度；进给量是刀具在切削方向的移动距离；切削深度是刀具切入工件的深度；切削角度是刀具相对于工件表面的角度。
通过合理调整这些参数，可以实现不同加工需求的加工效果。
4. 切削工艺：金属切削工艺是一项复杂的加工过程，需要运用切削原理来实现。
在实际加工中，需要选择合适的切削工艺，根据工件材料、形状和尺寸来确定刀具的选择、切削速度、进给量和切削深度等参数，以获得高质量的加工效果。
还需要考虑切削过程中产生的热量和切屑的处理，保证加工过程的稳定性和安全性。
金属切削机床是一种重要的加工设备，它通过切削原理来实现对金属材料的加工。
了解金属切削机床的工作原理，可以帮助我们更好地理解其加工过程和性能特点，进而提高加工效率和加工质量。
机床结构及部件介绍机床是现代制造业中不可或缺的重要设备，其结构和部件决定了机床的性能和功能。
本文将介绍机床结构及常见的一些部件，并对其功能和特点进行分析。
一、机床结构1.床身结构：床身是机床的基本结构，承载和支撑着整个机床的重量。
床身通常由铸铁制成，具有较高的刚性和稳定性。
床身上安装了工作台、主轴、滑架等部件，确保了整个机床的运动和定位精度。
2.工作台：工作台是机床上放置工件和刀具的平台，可以实现工件的夹紧和定位。
工作台通常具有很高的平面度和垂直度，以保证加工精度。
根据不同的加工需求，工作台可以是固定式、移动式或旋转式。
3.主轴系统：主轴是机床上负责转动的部件，用于安装刀具进行加工。
主轴一般由电机、轴承和传动装置组成，具有较高的转速和扭矩。
主轴可以实现旋转、前进和后退等运动，以满足不同加工要求。
4.滑架系统：滑架系统包括横向滑架、纵向滑架和卡板等，用于支撑和导向刀具的运动。
滑架系统通常具有较高的刚性和精度，能够实现刀具的快速准确定位。
5.进给系统：进给系统是机床上负责工具切削过程中工件和刀具相对运动的部分。
进给系统包括进给轴（如X轴、Y轴、Z轴）、滚珠丝杠、导轨等，能够以精确的速度和步进进行工件的运动。
二、常见机床部件1.刀具：刀具是机床上用于切削和切割工件的工具。
根据不同的加工要求，刀具可以分为铣刀、钻头、车刀等。
刀具通常由高速钢、硬质合金等材料制成，具有较高的硬度和耐磨性。
2.主轴轴承：主轴轴承是机床上装置在主轴中的轴承部件，承受着主轴的转动和负载。
主轴轴承通常采用滚珠轴承或滚柱轴承，具有较高的转速和寿命。
3.导轨：导轨是机床上用于导向滑架和工作台运动的部件，能够保证运动的平稳和准确度。
导轨通常采用线性导轨、滚柱导轨或滑块导轨等，具有较高的刚性和耐磨性。
4.控制系统：控制系统是机床上负责控制和调节机床运动的部分。
控制系统可以是传统的数控系统，也可以是先进的计算机数控系统（CNC）。
控制系统能够实现运动轨迹的编程和调整，提高加工效率和精度。
ca6140型卧式车床CA6140型卧式车床是一种常用于金属加工行业的机械设备。
它是一种放置在水平位置的车床，具有固定的工作台和移动的刀架。
CA6140型卧式车床因其结构简单、操作方便、加工精度高而受到广泛应用。
本文将对CA6140型卧式车床的结构特点、主要技术参数及适用范围进行详细介绍。
一、结构特点1. 主轴箱体：CA6140型卧式车床的主轴箱体由高强度铸铁材料制成，具有良好的刚性和抗震性能。
主轴箱体内安装有主轴和主轴传动装置，并配备有润滑系统，可为主轴提供充足的润滑和冷却。
2. 工作台：CA6140型卧式车床的工作台由铸铁材料制成，具有高硬度和耐磨性。
工作台上有一组T型槽，方便夹紧和固定工件。
工作台可在水平方向上移动，以便于定位和加工工件。
3. 刀架：CA6140型卧式车床的刀架采用箱式结构，并通过滚轮和导轨进行导向。
刀架上装有刀架座和刀架螺杆，可用于固定和调节切削工具。
刀架具有后退和前进功能，可实现各种形状的切削操作。
4. 主轴驱动系统：CA6140型卧式车床采用变频电机作为主轴驱动装置。
变频电机具有调速范围广、启动稳定的特点，可根据加工工件的要求进行无级调速。
主轴与变频电机通过皮带传动连接，具有较高的传动效率和工作稳定性。
5. 润滑系统：CA6140型卧式车床配备有循环润滑系统，可以为各个摩擦部位提供充足的润滑剂。
润滑系统由油泵、油箱和润滑管路组成，可以实现自动或手动润滑，以确保机床的正常运行和寿命。
二、主要技术参数1. 最大加工直径：400mm2. 最大加工长度：1000mm3. 主轴转速范围：30-1500转/分钟4. 主轴孔径：52mm5. 刀架移动速度：长数：0.1-2.5m/分钟，快速移动：4m/分钟6. 机床外形尺寸：长：2750mm，宽：1150mm，高：1450mm7. 机床总重量：约2500kg三、适用范围CA6140型卧式车床适用于各类小型和中型零部件的车削加工，特别适用于轮廓复杂、精度要求高的工件加工。
机床结构和部件介绍机床是制造业中常见的一种设备，用于加工工件以改变其形状、尺寸和表面质量。
机床的结构和部件是构成机床整体的重要组成部分。
本文将介绍机床的结构和部件，以帮助读者更好地了解机床的工作原理和功能。
一、机床的结构1.床身：机床的床身是机床的主体部分，负责支撑和固定其他部件。
床身通常由铸铁制成，具有良好的刚性和稳定性。
床身上有床身滑轨，用于支撑工件和刀具的移动。
2.立柱：机床的立柱位于床身的一侧，起到支撑和稳定机床横梁或工作台的作用。
立柱通常采用铸铁或焊接结构制成，具有足够的刚性和稳定性。
3.横梁：机床的横梁位于床身的顶部，它连接立柱，并支撑工作台或工作台滑架。
横梁通常由铸铁或焊接结构制成，具有较高的刚性和稳定性。
4.工作台：机床的工作台是支撑工件的平面，用于进行加工操作。
工作台可以在床身滑轨上移动，以适应不同大小和形状的工件。
工作台通常由铸铁制成，也可以根据特定的加工需求进行定制。
二、机床的部件1.主轴：机床的主轴是加工工件的主要部件，通过主轴来夹持和旋转工件。
主轴有不同的形式，如立式、卧式、卧立复合轴等，可以根据不同的加工需求选择合适的主轴类型。
2.滑架：滑架是机床上用于移动刀具或工件的部件，通常与主轴一起工作。
滑架可以沿着床身滑轨进行水平或垂直移动，以实现需要的加工操作。
3.进给系统：进给系统用于控制机床上刀具或工件的进给速度和方向。
进给系统包括进给电机、进给轴和进给装置等。
通过调整进给系统，可以实现工件的不同加工要求，如进给速度、切削深度和进给方向等。
4.刀具系统：刀具系统包括刀柄、刀片和刀座等部件，用于安装和固定刀具。
刀具系统具有较高的刚性和稳定性，以实现精确的切削加工。
5.润滑系统：润滑系统用于对机床运动部件和轴承等进行润滑，以减少磨损和摩擦。
润滑系统包括润滑油箱、润滑泵和润滑管路等部件，通过循环输送润滑油，保持机床的正常运行。
6.控制系统：控制系统是机床的重要组成部分，用于控制机床的加工过程。
6128车床说明书一、产品概述6128车床是一种多功能机床，可用于加工各种规格的轴类、盘类、壳体类零件。
本说明书将详细介绍6128车床的结构、使用方法、操作要点以及日常维护等相关内容，以帮助用户更好地理解和使用本产品。
二、产品结构和主要部件6128车床由以下主要部件组成：1.床身：由铸铁制成，具有高强度和稳定性。
2.床身导轨：采用高精度直线导轨，确保运动平稳、精度高。
3.主轴箱体：包含主轴、主轴驱动系统等，主轴可进行正、反转。
4.进给箱体：包含进给轴、进给驱动系统等，可实现自动进给功能。
5.刀架：负责刀具的安装和定位，可进行横向、纵向移动。
6.润滑系统：确保各部件的润滑，提高机床寿命和运行稳定性。
7.控制系统：根据用户需要，可选配数控系统，提供更高的加工精度和自动化程度。
三、使用方法1.准备工作：接通电源，确保供电正常；检查机床各部位的润滑情况，如有需要，及时添加润滑油；检查刀具、夹具是否安装牢固。
2.操作步骤：(1)将待加工工件夹紧于主轴上，注意夹持牢固。
(2)调整刀架位置，使刀具能正确接触工件，并按需求调整进给速度。
(3)根据加工需要，选择合适的切削速度和进给量，开启主轴和进给系统。
(4)观察加工情况，及时调整加工参数，确保加工质量。
(5)加工完成后，关闭主轴和进给系统，清理工作台面和机床表面。
四、操作要点1.安全操作：使用6128车床时，应遵循相关的安全操作规程，戴好安全帽、护目镜等防护设备，确保人身安全。
2.正确操作：在使用车床时，应按照说明书操作，避免强行操作和过度负荷。
注意切削力的方向和大小，避免对机床造成损伤。
3.切削液使用：根据加工材料的不同，可以适当使用切削液，以便降低切削温度，延长刀具寿命。
4.定期保养：根据使用情况，定期对机床进行检查和保养，清理废屑和切削液，及时更换润滑油。
五、注意事项1.本产品应由专业人员进行操作和维护，未经培训者不得擅自操作机床。
2.请勿将身体部位靠近旋转刀具，以免造成伤害。
