显示屏的亮度计算方法
- 格式:doc
- 大小:12.50 KB
- 文档页数:2
以全彩屏为例,通常红、绿、蓝白平衡配比为3:4:1红色LED 灯亮度:亮度(CD)/M2÷点数/M2×0.3(白平衡配比占30%)÷2绿色LED 灯亮度:亮度(CD)/M2÷点数/M2×0.6(白平衡配比占60%)蓝色LED 灯亮度:亮度(CD)/M2÷点数/M2×0.1(白平衡配比占10%)(1) 已知整屏亮度求单管亮度。
例如:每平米2500 点密度,2R1G1B,每平米亮度要求为5000 cd/m2,则:红色LED 灯亮度为:5000÷2500×0.3÷2=0.3cd=300mcd绿色LED 灯亮度为:5000÷2500×0.6=1.2cd=1200mcd蓝色LED 灯亮度为:5000÷2500×0.1=0.2cd=200mcd每像素点的亮度为:0.3×2+1.2+0.2=2.0 cd=2000mcd(2) 已知单管亮度求整屏亮度。
例如:以P31.25,日亚管为例。
因为白平衡配亮度配比红:绿:蓝=3:6:1 ;又白平衡的配比以绿管亮度去配其它管。
所以如下:由红:绿=3:6 可知,绿管亮度是红管的2倍,即红管亮度为:2400(蓝)÷2=1200mcd 又因为红、绿、蓝四个管中,红管有2个,所以,单个红管的亮度为:1200÷2=600mcd。
由绿:蓝=6:1可知,绿管亮度是蓝管的6倍,即蓝管亮度为:2400(蓝)÷6=400mcd因,1个发光像素=2红管+1绿管+1蓝管;即一个像素的亮度=600(红)×2+2400(绿)+400(蓝)=3400mcd=3.4cd每平方米亮度=1个发光像素的亮度×每平方米的像素密度(个数)=3.4cd×1024(像素个数)=3482cd。
以光损20%计算,实际发光亮度应为:2785.28cd。

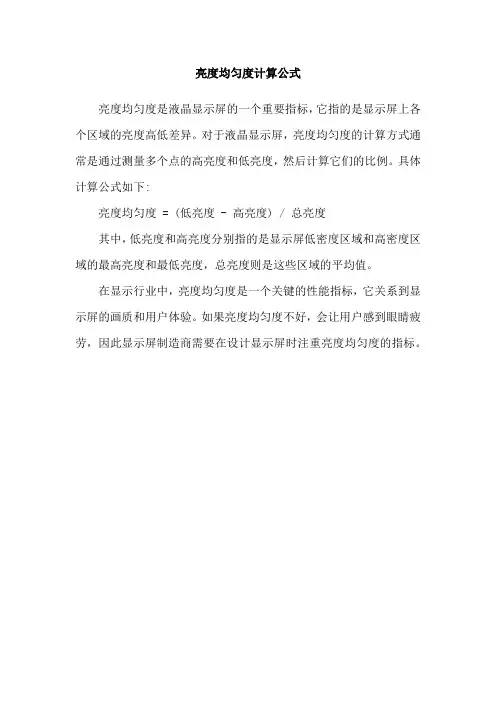

亮度均匀度计算公式
亮度均匀度是液晶显示屏的一个重要指标,它指的是显示屏上各个区域的亮度高低差异。
对于液晶显示屏,亮度均匀度的计算方式通常是通过测量多个点的高亮度和低亮度,然后计算它们的比例。
具体计算公式如下:
亮度均匀度 = (低亮度 - 高亮度) / 总亮度
其中,低亮度和高亮度分别指的是显示屏低密度区域和高密度区域的最高亮度和最低亮度,总亮度则是这些区域的平均值。
在显示行业中,亮度均匀度是一个关键的性能指标,它关系到显示屏的画质和用户体验。
如果亮度均匀度不好,会让用户感到眼睛疲劳,因此显示屏制造商需要在设计显示屏时注重亮度均匀度的指标。
1、点间距计算方法:每个像素点到每一个相邻像素点之间的中心距离;每个像素点可以是一颗LED灯[如:PH10(1R)]、两颗LED灯[如:PH16(2R)]、三颗led灯[如:PH16(2R1G1B)],P16的点间距为:16MM; P20的点间距为:20MM; P12的点间距为:12MM...2、长度和高度计算方法:点间距×点数=长/高如:PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝3、屏体使用模组数计算方法:总面积÷模组长度÷模组高度=使用模组数如:10个平方的PH16户外单色led显示屏使用模组数等于:10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法:长度使用模组数×高度使用模组数=使用模组总数如:长5米、高2米的PH16单色led显示屏使用模组数:长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个4.LED显示屏可视距离的计算方法:RGB颜色混合距离三色混合成为单一颜色的距离:LED全彩屏视距=像素点间距(mm)×500/1000最小的观看距离能显示平滑图像的距离:LED显示屏可视距离=像素点间距(mm) ×1000/1000最合适的观看距离观看者能看到高度清晰画面的距离:LED显示屏最佳视距=像素点间距(mm) ×3000/1000最远的观看距离:LED显示屏最远视距=屏幕高度(米)×30(倍)5.LED显示屏扫描方式计算方法:扫描方式:在一定的显示区域内,同时点亮的行数与整个区域行数的比例。
点间距计算方法:模组的长度÷模组长度的点数=点间距最直观的方法是:从单元板型入手!其型号由字母和数字组成,其中数字代表的就是点间距。
如:P16它的点间距就是16mm , P20它的点间距就是20mm , P12它的点间距就是12mm 。
1、 长度和高度的计算方法:长度的点数×点间距=长度高度的点数×点间距=高度如:ph16长度=16点×1.6cm=25.6cm 高度=8点×1.6cm=12.8cmPh10长度=32点×1.0cm=32cm 高度=16点×1.0cm=16cm2、 屏体使用模组数计算方法:总面积÷单个模组面积=使用模组数 总面积/单个面积(长×宽)=使用模组数 如:10㎡的ph16户外单色使用模组数:10㎡÷(0.256m ×0.128m )=10㎡÷0.256m ÷0.128m=305.17578≈305个精确算法:长度使用模组数×高度使用模组数=使用模组数如:长5m ,高2m 的ph16单色led 屏使用模组数:长度模组数=5m ÷0.256m=19.53125≈20个,高度模组数=2m ÷0.128m=15.625≈16个,总模组数=20×16=3203、 可视距离计算:三色混合成为单一颜色的距离:视距=像素点间距mm ×500÷1000最小距离=像素点间距mm ×1000÷1000能看到高清图像最合适的观看距离=像素点间距mm ×3000÷1000最远距离=屏幕高度m ×30(倍)4、 led 屏扫描方式计算方法:在一定的显示区域内,同时点亮的行数与整个区域行数的比例室内单双色一般是1/16扫描,室内全彩一般是1/8扫描。
室外单双色一般是1/4扫描,室外全彩一般是静态扫描。
LED显示屏基本知识及计算方法一、LED显示屏基础知识2二、LED显示屏的分类4三、怎样选购LED全彩显示屏的规格5四、LED显示屏各项参数的概念7五、控制 LED 亮度的方法:10六、LED屏的各种计算方法:11七、LED显示屏常用安装方式15八、LED显示屏的控制系统16九、LED显示屏大小的计算方式17一、LED显示屏基础知识1.LED及LED显示屏1)什么是LED在某些半导体材料的 PN 结中,注入的少数载流子及多数载流子复合时会把多余的能量以光的形式释放出来,从而把电能直接转换为光能。
PN 结加反向电压,少数载流子难以注入,故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管,通称 LED (全拼:light emitting diode)。
LED 的发光颜色和发光效率及制作 LED 的材料和工艺有关,目前广泛使用的有红、绿、蓝(R、G、B)三种。
由于 LED 工作电压低(仅 1.5-3V ),能主动发光且有一定亮度,亮度又能用电压(或电流)调节,本身又耐冲击、抗振动、寿命长(10万小时),所以在大型的显示设备中,目前尚无其他的显示方式及 LED 显示方式匹敌。
把红色和绿色的 LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏;把红、绿、蓝三种 LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内 LED 显示屏的象素尺寸一般是 2-10 毫米,常常采用把几种能产生不同基色的 LED 管芯封装成一体,室外 LED显示屏的象素尺寸多为 12-26 毫米,每个象素由若干个各种单色 LED 组成,常见的成品称象素筒,双色象素筒一般由 3 红 2 绿组成,三色象素筒用 2 红 1 绿 1 兰组成。
无论用 LED 制作单色、双色或三色屏,欲显示图象需要构成象素的每个 LED 的发光亮度都必须能调节,其调节的精细程度就是显示屏的灰度等级。
灰度等级越高,显示的图像就越细腻,色彩也越丰富,相应的显示控制系统也越复杂。

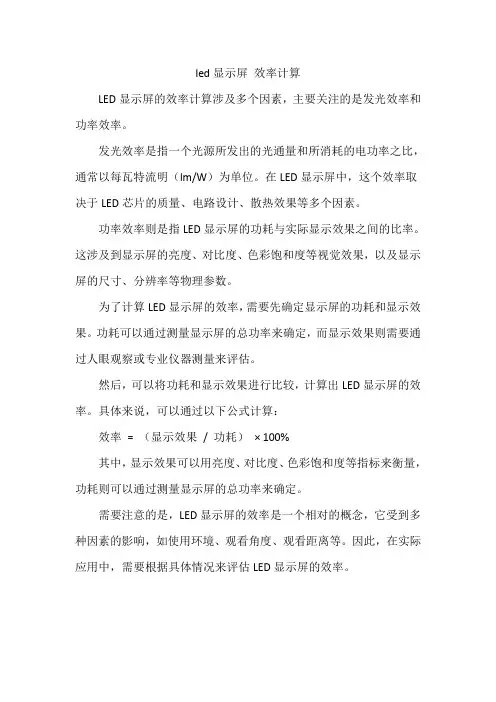

led显示屏效率计算
LED显示屏的效率计算涉及多个因素,主要关注的是发光效率和功率效率。
发光效率是指一个光源所发出的光通量和所消耗的电功率之比,通常以每瓦特流明(lm/W)为单位。
在LED显示屏中,这个效率取决于LED芯片的质量、电路设计、散热效果等多个因素。
功率效率则是指LED显示屏的功耗与实际显示效果之间的比率。
这涉及到显示屏的亮度、对比度、色彩饱和度等视觉效果,以及显示屏的尺寸、分辨率等物理参数。
为了计算LED显示屏的效率,需要先确定显示屏的功耗和显示效果。
功耗可以通过测量显示屏的总功率来确定,而显示效果则需要通过人眼观察或专业仪器测量来评估。
然后,可以将功耗和显示效果进行比较,计算出LED显示屏的效率。
具体来说,可以通过以下公式计算:
效率= (显示效果/ 功耗)× 100%
其中,显示效果可以用亮度、对比度、色彩饱和度等指标来衡量,功耗则可以通过测量显示屏的总功率来确定。
需要注意的是,LED显示屏的效率是一个相对的概念,它受到多种因素的影响,如使用环境、观看角度、观看距离等。
因此,在实际应用中,需要根据具体情况来评估LED显示屏的效率。

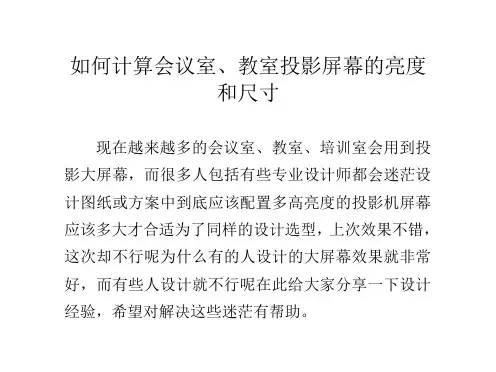

如何计算会议室、教室投影屏幕的亮度和尺寸现在越来越多的会议室、教室、培训室会用到投影大屏幕,而很多人包括有些专业设计师都会迷茫设计图纸或方案中到底应该配置多高亮度的投影机屏幕应该多大才合适为了同样的设计选型,上次效果不错,这次却不行呢为什么有的人设计的大屏幕效果就非常好,而有些人设计就不行呢在此给大家分享一下设计经验,希望对解决这些迷茫有帮助。
确定(使用照度计测定或估算)投影屏幕所处的环境照度(AL):最准确的方法是实地采用照度计测试,但由于条件所限在设计阶段一般采用估算法,一般情况下会议室或教室的面积越小则环境照度越高,比如小型会议室可能达到2000lux,而大礼堂可能只有200lux,这个需要设计师平时多注意观察并积累经验。
计算:投影屏幕显像照度(SL)=环境照度(AL)×对比度系数(CR):对比度系数也可以说是一个经验数值,还可以说是一个严肃的限定值,它直接关系到设计师设计出来的投影大屏幕最终的显示效果,如果选得过低则会模糊不清,选得过高又会造成投资浪费。
计算投影机亮度基限:投影机光通量Φ=投影屏幕显像照度(SL)×屏幕面积(长×宽)÷空间传损系数(CU)÷维护系数(K);这里需要注意是屏幕面积指的是投影机所能达到实际屏幕显示后的物理光栅面积,另外两个系数则是经验系数,需要设计师不断从实际中积累。
投影机成像技术选型:DLP还是LCD。
DLP和LCD是市场上两大主流的投影机成像技术,没有好坏之分,也没有数字、模拟之别,网上疯传的基本都是两大阵营相互诋毁的说辞,需要设计师有自己的判断和认识,也许实际看一下效果对比是最好的经验积累。
注意事项公式说明:1、环境照度(AL),指的是拟安装投影屏幕的场所在正常照明条件下屏幕区域(对于能控制屏前灯光数量的场所)或室内全区域(对于不能控制屏前灯光数量的场所)的平均照度,单位:勒克斯(lux)。
2、对比度系数(CR),指的是投影图像最亮时的照度与环境照度的关系,它说明当投影机显示出的图像在理论上最亮时能超过环境亮度的倍数,最小取值为2,一般可取2--10之间,数值越大则图像亮度与环境亮度的对比度越高,观看的效果也就越好,观众的舒适性也就越高,当然设备的投资额也就越大。

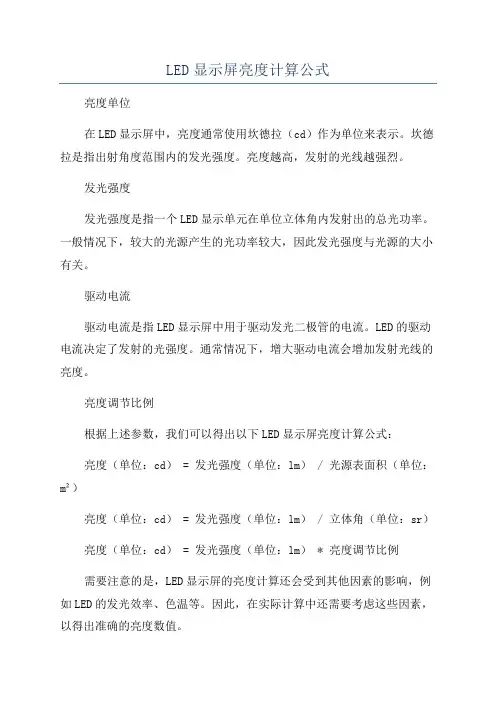

LED显示屏亮度计算公式
亮度单位
在LED显示屏中,亮度通常使用坎德拉(cd)作为单位来表示。
坎德拉是指出射角度范围内的发光强度。
亮度越高,发射的光线越强烈。
发光强度
发光强度是指一个LED显示单元在单位立体角内发射出的总光功率。
一般情况下,较大的光源产生的光功率较大,因此发光强度与光源的大小有关。
驱动电流
驱动电流是指LED显示屏中用于驱动发光二极管的电流。
LED的驱动电流决定了发射的光强度。
通常情况下,增大驱动电流会增加发射光线的亮度。
亮度调节比例
根据上述参数,我们可以得出以下LED显示屏亮度计算公式:
亮度(单位:cd) = 发光强度(单位:lm) / 光源表面积(单位:m²)
亮度(单位:cd) = 发光强度(单位:lm) / 立体角(单位:sr)亮度(单位:cd) = 发光强度(单位:lm) * 亮度调节比例
需要注意的是,LED显示屏的亮度计算还会受到其他因素的影响,例如LED的发光效率、色温等。
因此,在实际计算中还需要考虑这些因素,以得出准确的亮度数值。
此外,LED显示屏亮度的计算还会涉及到颜色问题。
不同颜色的LED 在发光强度和亮度方面可能会有所不同,因此在进行亮度计算时需要根据具体的LED颜色参数进行相应的调整。
综上所述,LED显示屏亮度的计算公式是根据LED的物理特性、驱动电流和亮度调节比例等参数推导得出的。
在实际应用中,需要根据LED的具体参数进行计算,并考虑其他因素的影响,以得出准确的亮度数值。

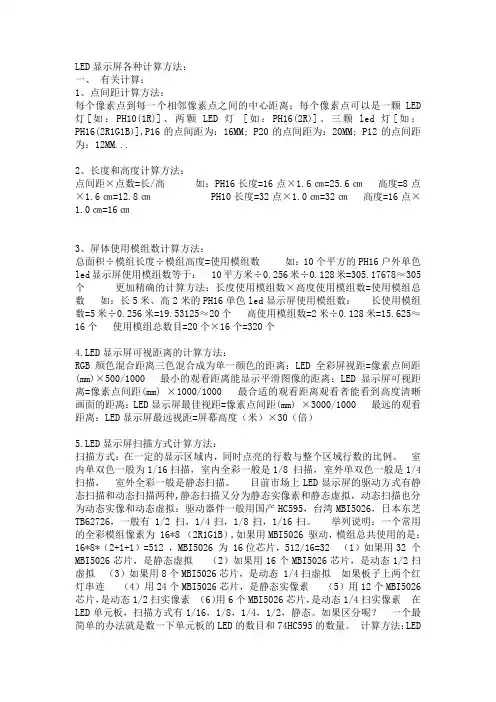

LED显示屏各种计算方法:一、有关计算:1、点间距计算方法:每个像素点到每一个相邻像素点之间的中心距离;每个像素点可以是一颗LED 灯[如:PH10(1R)]、两颗LED灯[如:PH16(2R)]、三颗led灯[如:PH16(2R1G1B)],P16的点间距为:16MM; P20的点间距为:20MM; P12的点间距为:12MM...2、长度和高度计算方法:点间距×点数=长/高如:PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝ PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝3、屏体使用模组数计算方法:总面积÷模组长度÷模组高度=使用模组数如:10个平方的PH16户外单色led显示屏使用模组数等于: 10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法:长度使用模组数×高度使用模组数=使用模组总数如:长5米、高2米的PH16单色led显示屏使用模组数:长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个4.LED显示屏可视距离的计算方法:RGB颜色混合距离三色混合成为单一颜色的距离:LED全彩屏视距=像素点间距(mm)×500/1000 最小的观看距离能显示平滑图像的距离:LED显示屏可视距离=像素点间距(mm) ×1000/1000 最合适的观看距离观看者能看到高度清晰画面的距离:LED显示屏最佳视距=像素点间距(mm) ×3000/1000 最远的观看距离:LED显示屏最远视距=屏幕高度(米)×30(倍)5.LED显示屏扫描方式计算方法:扫描方式:在一定的显示区域内,同时点亮的行数与整个区域行数的比例。

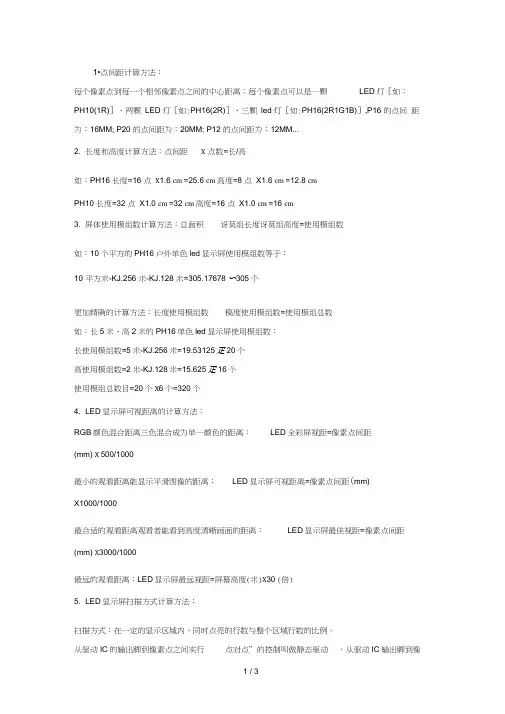

1•点间距计算方法:每个像素点到每一个相邻像素点之间的中心距离;每个像素点可以是一颗LED灯[如:PH10(1R)]、两颗LED 灯[如:PH16(2R)]、三颗led 灯[如:PH16(2R1G1B)],P16 的点间距为:16MM; P20 的点间距为:20MM; P12 的点间距为:12MM...2. 长度和高度计算方法:点间距X点数=长/高如:PH16 长度=16 点X1.6 cm =25.6 cm 高度=8 点X1.6 cm =12.8 cmPH10 长度=32 点X1.0 cm =32 cm 高度=16 点X1.0 cm =16 cm3. 屏体使用模组数计算方法:总面积讶莫组长度讶莫组高度=使用模组数如:10个平方的PH16户外单色led显示屏使用模组数等于:10 平方米-KJ.256 米-KJ.128 米=305.17678 〜305个更加精确的计算方法:长度使用模组数稿度使用模组数=使用模组总数如:长5米、高2米的PH16单色led显示屏使用模组数:长使用模组数=5米-KJ.256米=19.53125疋20个高使用模组数=2米-KJ.128米=15.625疋16个使用模组总数目=20个X6个=320个4. LED显示屏可视距离的计算方法:RGB颜色混合距离三色混合成为单一颜色的距离:LED全彩屏视距=像素点间距(mm) X 500/1000最小的观看距离能显示平滑图像的距离:LED显示屏可视距离=像素点间距(mm)X1000/1000最合适的观看距离观看者能看到高度清晰画面的距离:LED显示屏最佳视距=像素点间距(mm) X3000/1000最远的观看距离:LED显示屏最远视距=屏幕高度(米)X30 (倍)5. LED显示屏扫描方式计算方法:扫描方式:在一定的显示区域内,同时点亮的行数与整个区域行数的比例。
从驱动IC的输出脚到像素点之间实行点对点”的控制叫做静态驱动,从驱动IC输出脚到像素点之间实行点对列”的控制叫做扫描驱动,他需要行控制电路:从驱动板上可以很清楚的看出:静态驱动不需要行控制电路,成本教高、但显示效果好、稳定性好、亮度损失教小等;扫描驱动它需要行控制电路,但成本低,显示效果差,亮度损失教大等。
LED显示屏学习资料LED显示屏专业生产厂家本资料您能够查看:LED显示屏名词概念,LED显示屏的构成,室外LED显示屏制作流程,做LED显示屏方案,屏体制作,显示屏的设计与选择,如何买个好LED显示屏。
谢谢!LED显示屏名词概念1 LED Light emitting diode LED是发光二极管的英语文缩写2 LED显示屏LED panel 通过定的操纵方式,由LED器件陈列构成的显示屏幕3 双基色显示屏tow basic color LED panel 由红、绿、蓝三基色中的任意两基色LED器件构成的LED显示屏。
4 全彩色LED显示屏full-color LED panel 由红、绿、蓝三基色LED 器件构成的LED显示屏。
5 亮度brightness LED显示屏单位面积上的发光强度。
单位:坎德拉/米2(CD/M2)6 灰度等级gray scale LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。
7 像素pixel LED显示屏的最小成像单元8 像素中心距离精度precision of dot pitch LED显示屏像素中心距实测值与标称值差的绝对值与标称值之比。
9 显示模块display module 由若干个显示像素构成的,结构独立构成LED显示屏的最小单元。
10 显示模组display module group 由电路及安装结构确定的并具有显示功能的构成LED显示屏的独立单元11 平整度level up degree 发光二极管、像素、显示屏模块、显示模组在构成LED显示屏平面时的凹凸偏差。
12 最大亮度maximum brightness 在一定环境照度下,LED显示屏各基色在最高灰度级、最高亮度时亮度。
全彩色LED显示屏还包含白平衡状态下的亮度。
13 视角viewing angle 观察方向的亮度下降到LED显示屏法线方向亮度的二分之一时,同一平面两个观察方向与法线方向所成的夹角。
光幕亮度的计算公式是什么光幕亮度是指显示屏幕上的亮度水平,通常用尼特(nit)或坎德拉每平方米(cd/m2)来衡量。
在计算光幕亮度时,需要考虑显示屏的尺寸、分辨率和亮度等因素。
下面将介绍光幕亮度的计算公式及其影响因素。
光幕亮度的计算公式。
光幕亮度的计算公式为:L = E × A。
其中,L代表光幕亮度,E代表显示屏的亮度,A代表显示屏的面积。
在这个公式中,显示屏的亮度通常是以尼特(nit)为单位,显示屏的面积通常是以平方米为单位。
因此,通过这个公式可以计算出显示屏的光幕亮度。
影响光幕亮度的因素。
1. 显示屏的亮度。
显示屏的亮度是影响光幕亮度的关键因素之一。
通常情况下,显示屏的亮度越高,光幕亮度也会越高。
因此,在选择显示屏时,需要考虑显示屏的亮度水平,以确保能够获得所需的光幕亮度。
2. 显示屏的面积。
显示屏的面积也是影响光幕亮度的重要因素之一。
显示屏的面积越大,光幕亮度也会越高。
因此,在设计显示屏时,需要考虑显示屏的尺寸,以确保能够获得所需的光幕亮度。
3. 显示屏的分辨率。
显示屏的分辨率也会对光幕亮度产生影响。
通常情况下,高分辨率的显示屏会有更高的光幕亮度。
因此,在选择显示屏时,需要考虑显示屏的分辨率水平,以确保能够获得所需的光幕亮度。
光幕亮度的应用。
光幕亮度的计算公式和影响因素对于显示屏的设计和选择具有重要意义。
通过合理计算光幕亮度,可以确保显示屏具有所需的亮度水平,从而满足用户的需求。
在实际应用中,光幕亮度通常用于显示屏的亮度调节和显示效果的优化。
通过合理调节光幕亮度,可以使显示屏的显示效果更加清晰和真实,从而提升用户体验。
结论。
光幕亮度是显示屏上的亮度水平,其计算公式为L = E × A,其中E代表显示屏的亮度,A代表显示屏的面积。
影响光幕亮度的因素包括显示屏的亮度、面积和分辨率等。
合理计算光幕亮度对于显示屏的设计和选择具有重要意义,可以帮助用户获得所需的显示效果。
通过合理调节光幕亮度,可以提升显示屏的显示效果,从而提升用户体验。
led 显示屏计算方法|led 电子显示屏功率计算|led 电源计算方法|led 显示屏计算方法大全led显示屏计算方法|led电子显示屏功率计算|led电源计算方法|led 显示屏计算方法大全1、"点间距计算方法:每个像素点到每一个相邻像素点之间的中心距离;每个像素点可以是一颗LED灯[如:PH10(1R)、两颗LED灯[如:PH16(2R)、三颗led 灯[如:PH16(2R1G1B)],P1的点间距为:16MM; P20的点间距为:20MM; P12的点间距为: 12MM...2、长度和高度计算方法:点间距>点数二长/高如:P H16长度=16点X1. "6 cm =25."6 m高度=8点X1."6 m=12."8 mPH10长度=32点X1."0 m =32 m高度=16点X1."0 m=16m3、屏体使用模组数计算方法:总面积喪组长度喪组高度二使用模组数如:10个平方的PH16户外单色led显示屏使用模组数等于:10平方米一0."256 米-0."128 米=305."17678 〜305更加精确的计算方法:长度使用模组数滴度使用模组数二使用模组总数如:长5米、高2米的PH16单色led显示屏使用模组数:长使用模组数=5米+0."256 米=19."53125 〜20高使用模组数=2米+0."128 米=15."625〜个使用模组总数目=20个X 1介=320个4. L ED显示屏可视距离的计算方法:RGB颜色混合距离三色混合成为单一颜色的距离:LED全彩屏视距二像素点间距(mm)x 500/1000最小的观看距离能显示平滑图像的距离:LED显示屏可视距离二像素点间距(mm)x 1000/1000最合适的观看距离观看者能看到高度清晰画面的距离:LED显示屏最佳视距二像素点间距(mm)x 3000/1000最远的观看距离:LED显示屏最远视距二屏幕高度(米)X 30(倍)5. L ED显示屏扫描方式计算方法:扫描方式:在一定的显示区域内,同时点亮的行数与整个区域行数的比例。
测算屏幕亮点的方法摘要:一、引言二、测算屏幕亮点的常用方法1.亮度计测量2.光照度计测量3.色度计测量4.主观评价法三、方法对比与分析1.测量精度2.操作难度3.成本4.实用性四、总结与建议正文:一、引言随着科技的发展,屏幕亮度成为了衡量显示设备性能的重要指标之一。
为了准确地评估屏幕亮度,研究人员提出了多种测算方法。
本文将对这些方法进行简要介绍,并对比分析各种方法的优缺点,以期为屏幕亮度测量提供实用的建议。
二、测算屏幕亮点的常用方法1.亮度计测量亮度计是一种专业的测量设备,可以通过测量屏幕反射光线的亮度来计算屏幕亮度。
这种方法具有较高的测量精度,但操作相对复杂,需要专业人员进行操作。
此外,亮度计的价格较高,可能导致成本增加。
2.光照度计测量光照度计是一种测量光源光照度的仪器。
通过测量屏幕表面光照度,可以计算出屏幕亮度。
这种方法操作简便,成本较低,但测量精度略低于亮度计测量方法。
3.色度计测量色度计是一种测量颜色坐标的设备,可以通过测量屏幕显示颜色的色度坐标,计算出屏幕亮度。
这种方法操作简单,测量精度较高,但主要用于评估色彩表现,而不是专门针对亮度的测量。
4.主观评价法主观评价法是通过人眼对屏幕亮度进行主观评价。
这种方法操作简便,但受到评价人员主观因素的影响,测量结果可能存在较大误差。
三、方法对比与分析1.测量精度:亮度计测量和色度计测量具有较高的测量精度,主观评价法精度较低。
2.操作难度:亮度计测量和色度计测量操作相对复杂,光照度计测量和主观评价法操作简便。
3.成本:亮度计和色度计价格较高,光照度计和主观评价法成本较低。
4.实用性:针对不同需求,可以选择合适的测量方法。
例如,对于高精度要求的场合,可以选择亮度计或色度计测量;对于一般场合,可以选择光照度计测量或主观评价法。
四、总结与建议综上所述,各种测算屏幕亮度的方法各有优缺点。
在实际应用中,应根据需求选择合适的测量方法。
屏幕色温计算公式
首先,我们需要了解RGB色彩空间。
在RGB色彩空间中,色彩是通过调整红色(R)、绿色(G)和蓝色(B)三个通道的亮度来实现的。
每个颜色通道的取值范围是0到255,其中0表示完全关闭,255表示完全打开。
而屏幕色温是通过调整这三个颜色通道的比例来控制的。
一般来说,屏幕显示的颜色越偏白,色温就越高;显示的颜色越偏黄,色温就越低。
接下来,我们来介绍屏幕色温计算的具体公式。
一种常用的计算方法是使用6个参数来表示色温,这六个参数分别是R1、G1、B1、R2、G2和B2。
首先,需要计算每个通道的比例系数(scale):
scaleR=(R2R1)/255
scaleG=(G2G1)/255
scaleB=(B2B1)/255
然后,根据比例系数,可以计算出每个通道对应的色温值(temperature):
temperature=6500(scaleR*R1+scaleG*G1+scaleB*B 1)
其中,6500表示标准的白平衡色温。
通过以上的计算公式,我们可以计算出屏幕的色温。
需要注
意的是,这里的公式是一种近似计算,实际的屏幕色温还可能
受到其他因素的影响,如亮度、对比度等。
希望以上内容对你有帮助!如果还有其他问题,请随时提出。
显示屏的亮度计算方法显示屏的亮度计算方法:以全彩屏为例,通常红、绿、蓝白平衡配比为3:6:1红色LED灯亮度:亮度(CD)/M2÷点数/M2×0.3(白平衡配比占30%)÷2绿色LED灯亮度:亮度(CD)/M2÷点数/M2×0.6(白平衡配比占60%)蓝色LED灯亮度:亮度(CD)/M2÷点数/M2×0.1(白平衡配比占10%)(1)已知整屏亮度求单管亮度。
例如:每平米2500点密度,2R1G1B,每平米亮度要求为5000cd/m2,则:红色LED灯亮度为:5000÷2500×0.3÷2=0.3cd=300mcd绿色创凯光LED灯亮度为:5000÷2500×0.6=1.2cd=1200mcd蓝色LED灯亮度为:5000÷2500×0.1=0.2cd=200mcd每像素点的亮度为:0.3×2+1.2+0.2=2.0cd=2000mcd(2)已知单管亮度求整屏亮度。
例如:以P31.25,日亚管为例。
HSM显示屏主要管芯规格红绿HSM-PH-A+(日亚)180-440mcd1020-2400mcd因为白平衡配亮度配比红:绿:蓝=3:6:1;又白平衡的配比以绿管亮度去配其它管。
所以如下:由红:绿=3:6可知,绿管亮度是红管的2倍,即红管亮度为:2400(蓝)÷2=1200mcd又因为红、绿、蓝四个管中,红管有2个,所以,单个红管的亮度为:1200÷2=600mcd.由绿:蓝=6:1可知,绿管亮度是蓝管的6倍,即蓝管亮度为:2400(蓝)÷6=400mcd因,1个发光像素=2红管+1绿管+1蓝管;即一个像素的亮度=600(红)×2+2400(绿)+400(蓝)=3400mcd=3.4cd每平方米亮度=1个发光像素的亮度×每平方米的像素密度(个数)=3.4cd×1024(像素个数)=3482cd.以光损20%计算,实际发光亮度应为:2785.28cd.。
oled屏jeita模式闪烁计算公式OLED屏JEITA模式闪烁计算公式OLED(Organic Light-Emitting Diode,有机发光二极管)是一种新型的显示技术,其显示效果优秀,具有高对比度、广视角、快速响应和低功耗等特点。
然而,在使用OLED屏幕时,有时会出现一些闪烁的问题,这会影响用户的视觉体验。
为了解决这个问题,JEITA (日本电子行业发展协会)提出了一种闪烁计算公式,帮助人们更好地理解和解决OLED屏幕的闪烁问题。
我们来了解一下什么是JEITA模式。
JEITA模式是一种由JEITA组织推出的电子设备显示亮度调节的标准,它基于人眼的亮度感知特性,通过调节显示屏的亮度来降低眼睛疲劳。
JEITA模式将屏幕亮度划分为100个级别,从0到100逐渐增加,其中0代表最低亮度,100代表最高亮度。
而OLED屏幕闪烁问题是由于屏幕刷新频率和亮度调节之间的关系不够协调所引起的。
当屏幕亮度调节在一定范围内变化时,人眼会感受到屏幕亮度的跳跃,从而产生闪烁感。
为了减少这种闪烁,JEITA 提出了一种闪烁计算公式。
闪烁计算公式如下:闪烁度(%)= (100 - JEITA模式亮度差值) / 100 × 100其中,JEITA模式亮度差值是指当前亮度与前一帧亮度之间的差值。
通过这个公式,我们可以根据JEITA模式亮度差值来计算出屏幕的闪烁度。
闪烁度越小,表示屏幕的闪烁问题越轻微,用户的视觉体验也会更好。
为了更好地理解闪烁计算公式的应用,我们举个例子来说明。
假设屏幕的JEITA模式亮度差值为10,那么根据上述公式,闪烁度可以计算为:闪烁度 = (100 - 10) / 100 × 100 = 90%这意味着屏幕的闪烁度为90%,闪烁问题相对较轻微。
当JEITA模式亮度差值为0时,闪烁度为100%,表示屏幕存在严重的闪烁问题。
通过计算闪烁度,我们可以评估屏幕的闪烁情况,并采取相应的措施进行调整和改进。
显示屏校色算法显示屏校色算法是一种用于调整显示器颜色和亮度的技术。
在现代社会中,我们几乎每天都在使用电子设备,这些设备通常配备有显示屏。
然而,由于生产过程中的差异以及长时间使用的影响,显示器的颜色和亮度可能会发生变化,这就需要使用校色算法来进行调整,以确保显示器显示的图像是准确的、真实的。
显示屏校色算法是一种基于数学模型的技术。
首先,它会收集显示器当前的颜色和亮度数据,然后将其与标准颜色和亮度进行比较。
校色算法会计算出调整值,然后将其应用于显示器上的每个像素点,以达到准确的颜色和亮度。
在这个过程中,有几个关键步骤是必不可少的。
首先,校色算法会通过使用颜色测量设备来获取显示器当前的颜色和亮度数据。
这些设备通常是校色仪或光谱仪,它们能够精确测量每个像素点的颜色和亮度。
接下来,校色算法会将测量得到的数据与标准颜色进行比较。
标准颜色通常是由国际色彩组织(ICC)定义的,它们代表了真实世界中的颜色。
校色算法会通过计算当前颜色和标准颜色之间的差异来确定调整值。
然后,校色算法会应用调整值到每个像素点上,以达到准确的颜色和亮度。
这个过程通常涉及到修改显示器的RGB(红、绿、蓝)信号,以改变像素点的颜色和亮度。
这个过程需要精确的计算和控制,以确保最佳的校色效果。
最后,校色算法会生成一个校色配置文件,其中包含了调整值的信息。
这个配置文件可以被操作系统或图形软件读取,并在显示图像时应用调整值。
显示屏校色算法的应用非常广泛。
它不仅被用于消费者级显示器,也被广泛用于专业显示器,如摄影、设计、印刷等领域。
校色算法可以确保显示器准确显示图像的颜色和亮度,从而提高工作效率和图像质量。
然而,显示屏校色算法也有一些限制和挑战。
首先,不同型号和品牌的显示器可能有不同的校色算法,这导致了校色结果的差异。
其次,显示器的校色是一个时间和资源密集型的过程,需要专业的设备和知识。
另外,长时间使用显示器也会导致校色效果的下降,因为显示器的性能会逐渐降低。
显示屏的亮度计算方法
显示屏的亮度计算方法:
以全彩屏为例,通常红、绿、蓝白平衡配比为3:6:1
红色LED灯亮度:亮度(CD)/M2÷点数/M2×0.3(白平衡配比占30%)÷2
绿色LED灯亮度:亮度(CD)/M2÷点数/M2×0.6(白平衡配比占60%)
蓝色LED灯亮度:亮度(CD)/M2÷点数/M2×0.1(白平衡配比占10%)
(1)已知整屏亮度求单管亮度。
例如:每平米2500点密度,2R1G1B,每平米亮度要求为5000cd/m2,则:
红色LED灯亮度为:5000÷2500×0.3÷2=0.3cd=300mcd
绿色创凯光LED灯亮度为:5000÷2500×0.6=1.2cd=1200mcd
蓝色LED灯亮度为:5000÷2500×0.1=0.2cd=200mcd
每像素点的亮度为:0.3×2+1.2+0.2=2.0cd=2000mcd
(2)已知单管亮度求整屏亮度。
例如:以P31.25,日亚管为例。
HSM显示屏主要管芯规格红绿
HSM-PH-A+(日亚)180-440mcd1020-2400mcd
因为白平衡配亮度配比红:绿:蓝=3:6:1;又白平衡的配比以绿管亮度去配其它管。
所以如下:
由红:绿=3:6可知,绿管亮度是红管的2倍,即红管亮度为:2400(蓝)÷2=1200mcd又因为红、绿、蓝四个管中,红管有2个,所以,单个红管的亮度为:1200÷2=600mcd.
由绿:蓝=6:1可知,绿管亮度是蓝管的6倍,即蓝管亮度为:2400(蓝)÷6=400mcd因,1个发光像素=2红管+1绿管+1蓝管;
即一个像素的亮度=600(红)×2+2400(绿)+400(蓝)=3400mcd=3.4cd
每平方米亮度=1个发光像素的亮度×每平方米的像素密度(个数)=3.4cd×1024(像素个数)=3482cd.以光损20%计算,实际发光亮度应为:2785.28cd.。
