ACS800变频器参数设置
ACS800变频器是ABB公司推出的一款高性能变频器，广泛应用于工
业自动化控制领域。
该变频器具有丰富的参数设置项，可以根据不同的应
用需求进行调整和配置。
下面将介绍ACS800变频器的几个常用参数设置。
1.控制模式参数：
变频器的控制模式参数有几种可选，包括速度闭环控制、矢量控制、
直接转矩控制等。
根据具体的应用要求，选择合适的控制模式。
2.频率设定参数：
变频器中的频率设定参数决定了输出电机的转速。
通常，可以通过外
部信号或键盘输入的方式设置频率，也可以选择使用PID控制等功能来实
现频率的自动调整。
3.加速和减速时间参数：
加速和减速时间参数决定了电机启动和停止的时间。
这些参数可以根
据具体需求来设置，以实现平稳的启停过程。
4.最大输出频率参数：
最大输出频率参数设置了变频器的最大输出频率。
根据电机的额定转
速和工作要求，设置合适的最大输出频率。
5.过载保护参数：
过载保护参数用于保护电机和变频器免受过载损坏。
可以设置过载保
护等级、过载常数和过载限制等参数，以保证电机和变频器的安全运行。
6.PID调节参数：
7.故障保护参数：
8.通信设置参数：
9.电机保护参数：
以上是ACS800变频器的一些常用参数设置，通过合理的参数配置，可以满足不同应用场景的需求，保证变频器和电机的正常运行。
当然，根据具体的应用需求，还可以对其他参数进行相应的设置和调整。
希望能够对您有所帮助！。
ACS800变频器使用参数说明1.输入电压：ACS800变频器可以适应不同的电压输入，包括单相和三相电压，通常的输入电压范围为380VAC至690VAC。
2.额定功率：ACS800变频器能够提供不同功率的输出，从0.5KW到6000KW不等，可以满足不同应用的要求。
3.控制方式：ACS800变频器可以采用多种控制方式，包括开环控制和闭环控制。
开环控制适用于简单的应用，闭环控制适用于对速度和位置要求较高的应用。
4.输出频率范围：ACS800变频器的输出频率范围通常为0Hz至400Hz，可以满足不同的应用需求。
5.过载能力：ACS800变频器具有较强的过载能力，短时过载能力通常在150%至200%之间，可以满足瞬时负载较大的需求。
6.控制接口：ACS800变频器提供多种控制接口，包括数字输入/输出接口、模拟输入/输出接口、通信接口等，方便与其他设备进行联动和通信。
7.编码器接口：ACS800变频器可以与编码器进行连接，实现闭环控制和精确的位置控制。
8.故障诊断：ACS800变频器具有故障自诊断功能，能够自动检测和诊断故障，提供相应的故障代码和报警信息，方便维修和排除故障。
9.运行状态监测：ACS800变频器可以实时监测电机和变频器的运行状态，包括电流、电压、频率等参数，以便及时发现问题并进行处理。
10.调试和参数设置：ACS800变频器具有友好的人机界面，可以通过按键和显示屏进行参数设置和调试，也可以通过外部设备进行参数设置和监测。
总结：ACS800变频器是一款功能强大、性能稳定的电机控制设备，广泛应用于各种工业领域。
通过合理设置和调试参数，可以实现多种控制要求，并提供有效的故障检测和排除功能，提高设备的运行效率和可靠性。
ACC800变频器参数1.输出频率范围：ACC800变频器可以在0到400赫兹的范围内调节输出频率。
通过增加频率，可以加快电机的转速，而降低频率则会减慢电机的转速。
2.输出电压范围：ACC800变频器的输出电压范围为0到1000伏特。
根据电机的额定电压，可以设置输出电压，以确保电机的安全运行。
3.N/A：ACC800变频器支持多种控制方式，包括恒定转矩控制（CT），恒定功率控制（PT）和恒定转矩控制（VT）。
通过选择适当的控制方式，可以满足不同的工作需求。
4.加速度时间：ACC800变频器具有可调节的加速时间，通常以秒为单位。
加速时间越短，电机的转速增加得越快，在一些应用中，快速的加速时间可能是必需的。
5.电机最大输出频率：ACC800变频器可以设置电机的最大输出频率。
超过这个频率可能会对电机造成损坏，所以要确保设置的最大频率符合电机的额定工作频率。
6.过载保护：ACC800变频器具有过载保护功能，可以保护电机和变频器不受过载的损害。
可以通过设置变频器的过载保护参数来调整触发保护的阈值。
7.过电流保护：ACC800变频器还具有过电流保护功能，可以防止电机在运行时因电流过大而受到损坏。
过电流保护参数可以根据电机的额定电流进行调整。
8.故障诊断：ACC800变频器可以自动检测和诊断可能的故障，并显示错误代码以指示故障的原因。
这些错误代码可以帮助用户快速解决故障并重新启动电机。
9. 通信接口：ACC800变频器通常具有多种通信接口，如RS485，Modbus和以太网接口。
这些接口可以用于与其他设备进行数据传输和远程监控。
10.电机保护：ACC800变频器提供各种电机保护功能，如过载保护、过热保护、欠压保护和过压保护。
这些保护功能可确保电机在安全范围内运行，并防止损坏和故障。
总之，ACC800变频器具有多种参数设置，可以根据具体应用需求进行调整。
通过合理设置这些参数，可以优化电机的运行效率，并确保电机的安全运行。

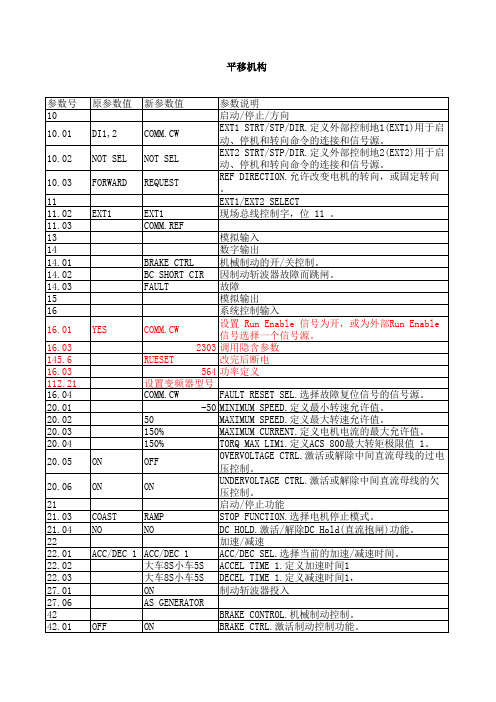

ABB变频器ACC800提升参数1ABB变频器ACC800提升参数参数序号参数说明参数设置参数含义备注 99(01 语言选择英语 0 99(02 应用宏选择用于提升类传动 CRANE 99(03 恢复工厂设置选择YES并按NO ENTER可以使参数(除电机参数)恢复工厂设置。
99(04 电机控制模式直接转矩控制 DTC 99(05 电机额定电压电机铭牌上的额定电压99(06 电机额定电流电机铭牌上的额一拖二时，电机定电流电流为两台电机额定电流之和。
99(07 电机额定频率电机铭牌上的额定频率99(08 电机额定速度电机铭牌上的额定速度99(09 电机额定功率电机铭牌上的额一拖二时，电机定功率功率为两台电机功率之和。
99(10 电机辩识运行静态辩识为了提高控制精度，一般要进行电机辩识运行，通常情况下，电机都是连接到设备上，不允许电机旋转，所以只能采取静态辩识。
在设置完以上参数之后，应该进行电机静态辩识，在面板操作的情况下，按START，开始电机辩识，电机不旋转，变频有电流输出，大概需要几十秒钟。
电机辩识运行完成之后，变频器提示辩识运行完成，然后再进行其它参数设置。
注意:升降设备的变频器在带着设备的情况下，辩识运行前最好把设备落到地面，防止发生事故。
10(01 制动应答选择制动应答信号来DI1源10(02 0速选择零速信号来源 DI2 10(08 速度1选择速度1信号来源只有正反向信号DI5时，变频器执行1档速度，再加DI5变频器执行速度，再加DI6变频器执行3档速度。
10(09 速度2选择速度2信号来源 DI6 14(01 继电器输出1 准备启动 READY 14(02 继电器输出2 用于控制机械抱BRAKE LIFT闸14(03 继电器输出3 故障取反 FAULT-N 16(02 选择参数锁状态 OPEN为参数锁打开，参数可以被修改，LOCKED为参数锁琐定，不能修改参数。
16(03 输入开锁密码开锁密码 358 16(04 选择故障复位的该信号可以使变信号源频器复位 20(01 定义最小转速允如果此值是正值许值电机就不能反转20(02 定义最大转速允许值20(03 定义电机电流的1.5*额定电流最大允许值20(04 定义电机允许的1.5*额定转矩最大瞬时正向转矩。
ACS800变频器参数ABBACS800变频器是一款高性能的变频驱动器，适用于各种工业应用。
下面将详细介绍ACS800变频器的参数。
1.输入参数：-输入电压范围：变频器支持输入电压范围广，通常为380V至500V。
-输入电流范围：可根据实际需求设置输入电流范围，通常为1A至1600A。
2.输出参数：-输出电压范围：变频器可提供输出电压范围广，一般为0V至输入电压范围。
-输出频率范围：变频器可提供输出频率范围广，通常为0Hz至最大输出频率，最大输出频率一般为1200Hz。
-输出功率范围：变频器可提供不同的输出功率范围，通常为0.75kW至5600kW。
3.控制方式参数：-控制方式：ACS800变频器可以通过多种控制方式进行操作，包括V/F控制、矢量控制、无速度闭环矢量控制等。
-控制信号接口：变频器支持多种控制信号接口，如模拟输入、数字输入、脉冲输入等。
4.保护参数：-过流保护：当输出电流超过设定值时，变频器会触发过流保护功能，以保护变频器和电机。
-过载保护：当输出功率超过设定值时，变频器会触发过载保护功能，以保护变频器和电机。
-过热保护：当变频器内部温度超过设定值时，变频器会触发过热保护功能，以保护变频器和电机。
5.通信参数：- 通信接口：ACS800变频器支持多种通信接口，如RS485、Profibus、Modbus等。
-通信协议：变频器支持多种通信协议，以满足与其他设备的通信需求。
6.其他参数：-编码器接口：ACS800变频器可通过编码器接口实现闭环控制，提高系统精度。
-故障诊断：变频器具备故障诊断功能，能够自动检测故障并提供相应的故障报警信息。
以上仅为部分ACS800变频器的参数介绍，ABBACS800变频器具有更多功能和特性，可根据实际需求进行选择和配置。
在使用ACS800变频器时，请务必仔细阅读产品说明书，并按照相关操作指南进行正确操作和维护。
ACC800变频器参数
1.功率范围：ACC800变频器的功率范围从0.75千瓦到710千瓦，可以满足不同领域和应用的需求。
2.工作电压范围：ACC800变频器的工作电压范围广泛，可以适应多种电源情况，包括220V、380V和400V。
3.过载能力：ACC800变频器具有较强的过载能力，可以承受额定负载的150%的瞬时过载，提供更高的工作可靠性和稳定性。
4.控制方式：ACC800变频器支持多种控制方式，包括V/F控制、闭环控制和矢量控制，可以根据具体应用的要求进行选择。
5.频率范围：ACC800变频器的输出频率范围广泛，可以调节到0-400Hz，满足不同负载和场景的要求。
6.高效性能：ACC800变频器采用先进的PWM控制算法和矢量控制技术，具有较高的转速精度和响应速度，保证了系统的高效运行。
7.内置保护功能：ACC800变频器内置多种保护功能，包括过电流保护、过载保护、过压保护和过热保护等，可以有效保护变频器和电机的正常运行。
8. 多种通信接口：ACC800变频器支持多种通信接口，包括Modbus、Profibus和Ethernet等，方便与上位控制系统进行通信和集成。
9.多种安装形式：ACC800变频器提供多种安装形式，如壁挂式、底座安装和柜式安装等，适应不同的安装需求和空间限制。
10.可编程功能：ACC800变频器具有可编程功能，用户可以根据实际应用需求编写自定义程序，实现更多功能和控制策略。
总结：ACC800变频器是ABB公司推出的一款高性能变频器，具有广
泛的功率范围、工作电压范围和频率范围，支持多种控制方式和通信接口，具有高效性能和多种保护功能，适应多种安装形式，可满足不同领域和应
用的需求。
ACC800参数
组10数字输入
10.1 brake ackn sel 制动应答数字输入可使用internal ack (内部应答)
10.2 zero pos sel 零位数字输入（stand alone）
10.3 slowdown-n slowdown数字输入
10.4 fast stop-n sel 快速停车数字输入（stand alone）
10.5 power on axkn sel 上电应答数字输入，用于由单独的24vdc电源给控制单元供电时，该信号连主接触器的辅助触点（NO）上
10.6 sync sel 同步请求数字输入用于使位置计数器同步10.7 chopper flt-n sel 斩波器故障数字输入，用于指示斩波器单元故障，它接至斩波器故障触点（NO）上
10.8 step ref2 sel 分级给定数字输入（stand alone），用于采用分级操作杆或分级遥控时
10.9 step ref3 sel 分级给定数字输入（stand alone）
10.10 step ref4 sel 分级给定数字输入（stand alone）
10.11 high speed sel 高速到达数字输入（stand alone），允许使用功率优化速度给定
10.12 snag load-n sel 负载异常数字输入，用于field bus 模式下，仅在起重传动时激活传动fast stop 2
10.13 accelerate sel 加速数字输入（stand alone）用于电动电
位器控制时的输入选择
10.14 fb stoplim sel field bus限位停车数字输入，再fieldbus 模式和stand alone fb 操作杆模式下，信号stoplim a和b的输入选择
10.15 elshaft on sel 电气轴控激活数字输入
10.16 fault reset sel 故障复位数字输入，如果选择not sel ,故障复位由控制盘执行。
如果选择了一个数字输入，故障复位由外部开关执行
10.17 user macro chsrce 将参数恢复为用户宏的设定值
10.18 external fault 外部故障输入
组14继电器输出
14.1 relay ro1 output 继电器输出1的内容
Not used
Ready 处于启动准备状态
Running速度和转矩调节器工作，已经启动
Fault
Fault-n当上电时继电器吸合，而发生故障跳闸时释放
Control loc控制地，control loc=false表明处于本地控制模式Brake lift 控制机械制动
W atchdog-n
User1 or2 指示出调有了用户宏1（=0）或2（=1）
Reverse
Overspeed
Rdy for run指示电机已励磁，等待启动命令
Speed lim1 61.4
Lifetime>90% 74.2
14.2 relay ro2 output 继电器输出2的内容
14.3 relay ro3 output 继电器输出1的内容
14.4 ext1 do1 output #1 rdio,do1的内容
14.5 ext1 do2 output #1 rdio,do2的内容
14.6 ext2 do1 output #1 rdio,do1的内容
14.7 ext2 do2 output #1 rdio,do2的内容
组16系统控制输入
16.1 not used
16.2 parameter lock 参数锁输入
16.3 pass code 参数锁密码
16.8 fan spd ctrl mode 冷却风机速度模式
Const 50hz 不激活风机速度控制。
风机一直恒速运行在50或60hz
Run/stop 当逆变器工作并且温度在最最小限幅时恒速运行Controlled根据逆变器的温度风机工作在30~110%的额定速度
16.9 fuse switch cntr 熔断开关控制
16.10 int config user 逆变模块数量
组20极限值
20.1 minimum spee d<0
20.2 maximum speed>0
20.3 maximum current a 能供给电机的最大输出电流
20.4 maximum torque定义了电机允许的最大瞬时正转矩20.5 minimum torque
20.6 overvoltage ctrl 可关闭DC过压控制器
20.7 undervoltage ctrl可关闭DC欠压控制器
20.8 minimum freq
20.9 maximum freq
20.10 speed limit ai3 ai3的速度限幅
20.11 p motoring lim 逆变器供给电机的最大瞬时功率
20.12 p generating lim 电机供给逆变器的最大瞬时功率20.13 torq rise t lim最大转矩上升时间
组21启动/停车
21.1 start function 启动特性选择本参数不能改变即为恒定励磁模式
22.2 const magn time预励磁时间功率*100ms
组28电机模型
28.1 long distance mode 远距离模式
28.2 tr tune 调整转子时间常数只有使用脉冲编码器是才有效
组63 快速停车
63.1 fast stop type11用于来自plc的快速停车
Not used
Fast stop 1 通过转矩限制制动的快速停车
Fast stop 2 通过转矩限制制动和机械制动的快速停车
Fast stop 3 仅通过机械制动的快速停车
63.2 fast stop type12 用于选择在stand alone 模式下的快速停车
组64 提升机
641 sand alone sel : true 选择stand alone模式,flase 选择field bus模式
64.2 contin gear 无用
64.3 high speed level 1高速值1
64.4 deadzone a 在a方向开始给出给定前，操作杆的死区64.5 deadzone b
64.6 ref shape 给定曲线状态0=直线20=x*x 曲线30=x*x*x 曲线
64.7 slowdown speedref 减速运行速度给定
64.8 zero pos ok td 零位ok延时
64.9 torque ref scale转矩给定换算
64.10 control type 控制类型1 joystick 操作杆2 radil control 无线电控制器或plc3 motor pot 电动电位器 4 step joyst 操
作杆传动外部控制模式 5 fb joystick plc 传动外部控制模式64.11 minimum ref 在stand alone 模式下的最小速度给定一般用于motor pot
64.12 joystick warn td 操作杆监控延时
64.13 step ref level1 分级给定1
64.14 step ref level2 分级给定2
64.15 step ref level3 分级给定3
64.16 step ref level4 分级给定4
组65逻辑处理器
65.1 contin on 保持on
65.2 off td 在电机停止后电机励磁电流保持on的时间
组67机械制动控制
67.1 brake fall time 制动施加时间
67.2 brake flt td 制动故障延时
67.4 brake reopen td 制动再打开延时
67.5 brake long ft td 制动长时施加时间
67.6 zero speed lev 相对零速值
67.7 zero speed time零速时间
67.8 speed ref td 速度给定延时
67.9 start torq sel 启动转矩选择器
67.10 start torq ref 启动转矩给定
67.11 motor type选择锥形电机功能
67.12 red flux level 弱磁水平
67.13 start flux level 启动励磁水平
67.14 start flux time 启动励磁保持时间
组99启动数据参数
99.1 language
99.2 application macro 应用宏选项
99.3 applic restore将参数恢复为出厂设置99.4 motor ctrl 电机控制模式选项dtc ,calar 99.5 motor nom voltage
99.6 motor nom current
99.7 motor nom freq
99.8 motor nom speed
99.9 motor nom power
99.10 motor id run? Id magn ,standard,reduced 99.11 device name 设备名称。
