华为三层交换机配置心得

三层交换机的配置实验原理主要基于三层交换技术，这种技术可以实现不同VLAN之间的通信。

具体来说，三层交换技术实际上是二层交换技术结合三层转发功能的成果。

当三层设备接收到一个数据帧后，会拆除原数据帧，重新封装新的源MAC地址和目标MAC地址，并且因为帧头部的信息发生变化，最后的帧校验CRC也应当随之改变。

在这个流中的多个数据包中，只有第一个数据包是由三层交换机的三层引擎来处理的，处理的方式是软件方式，与路由器相同。

在第一个数据包转发完成后，在硬件中创建一个MLS条目，用于后续的数据包由硬件执行的重新封装和快速转发。

2层数据帧会被重新封装为需要转发的下一个网段的帧格式。

这就是“一次路由，多次交换”的原理。

为了实现不同VLAN之间的通信，三层交换机在硬件结构上采用了一种叫做ASIC（Application Specific Integrated Circuit，专用集成电路）的芯片，它提供了高速的数据转发和路由查找功能。

ASIC芯片将转发和路由的硬件分离，使得三层交换机在性能上得到了极大的提高。

此外，三层交换机还支持VLAN（Virtual Local Area Network，虚拟局域网）功能。

VLAN可以将一个物理网络逻辑地划分成多个虚拟网络，从而实现网络资源的有效隔离和划分。

通过对VLAN的划分，可以有效地控制广播风暴、提高网络安全性，同时也使得网络管理变得更加灵活和方便。

综上所述，三层交换机的配置实验原理是基于三层交换技术和VLAN 功能，实现了不同VLAN之间的通信，提高了网络性能和安全性，使得网络管理变得更加灵活和方便。

华为三层交换机配置教程华为三层交换机是一种高性能的网络设备，用于构建大型企业网络。

配置这种交换机需要一定的技术知识和经验。

下面是一个简单的华为三层交换机配置教程，帮助您快速入门。

第一步：连接交换机首先，将交换机与电源连接，并使用网线将交换机与计算机连接。

确保连接正常后，打开计算机的网卡设置界面，将IP地址设置为和交换机同一网段的地址。

第二步：登录交换机打开计算机上的终端软件，比如SecureCRT等，通过网线连接的方式登录交换机。

在终端软件中输入交换机的IP地址，选择正确的端口，并设置登录协议为SSH。

第三步：配置基本信息成功登录交换机后，需要进行一些基本配置。

首先，设置交换机的主机名，可以使用命令“sysname [主机名]”来进行设置。

然后，设置管理接口的IP地址和子网掩码，可以使用命令“interface Vlanif1”和“ip address [IP地址] [子网掩码]”来进行配置。

第四步：配置VLAN配置VLAN是三层交换机的重要功能。

通过VLAN，可以将网络划分为几个独立的虚拟局域网。

首先，创建VLAN，使用命令“vlan [VLAN编号]”创建一个新的VLAN。

然后，将端口加入到VLAN中，使用命令“port-group [端口组号]”将端口加入到指定的VLAN中。

第五步：配置路由三层交换机可以进行路由功能的配置，实现不同子网之间的通信。

首先，创建一个静态路由表，使用命令“ip route-static [目的网络] [子网掩码] [下一跳地址]”将目的网络、子网掩码和下一跳地址添加到路由表中。

然后，启用路由功能，使用命令“ip routing”来开启路由功能。

第六步：配置接口配置接口是三层交换机的另一个重要功能。

通过配置接口，可以对接口进行管理和控制。

使用命令“interface [接口名称]”进入指定接口的配置模式。

然后，可以配置接口的IP地址、子网掩码、MTU等属性，使用命令“ip address [IP地址] [子网掩码]”、“mtu [MTU值]”来进行配置。

华为三层交换机
华为三层交换机是一种高性能、可靠性强的网络交换设备。

它主要用于企业组织、数据中心等场景中，可以提供高速、稳定、安全的网络传输服务。

华为三层交换机可应用于二层交换机无法满足业务要求的场景，例如VLAN、ACL、IP地址管理等需要三层交换机支持的场景。

华为三层交换机是一种采用分布式交换技术的交换机，
它可以将数据包快速转发到目的地，从而提高网络传输速度。

华为三层交换机的基本特点有以下几个方面：
1、高密度接口：华为三层交换机支持大量的接口，其中
包括以太网、光纤等多种类型。

2、高性能：华为三层交换机具有高速转发能力和高集成
度的特点，能够支持高速数据传输和高密度服务器接入。

3、高可靠性：华为三层交换机采用智能化的流控技术，
从而可以保证网络传输的可靠性和稳定性。

4、可扩展性：华为三层交换机支持多种扩展方式，包括
模块化设计等。

5、安全性：华为三层交换机内置多种安全功能，可以识
别和防止DoS攻击、MAC spoofing等安全威胁。

华为三层交换机还支持VLAN功能，可以为不同用户提供
不同的网络服务。

此外，它还支持Link Aggregation
Control Protocol (LACP)，可以将多个物理接口汇聚成一个
逻辑接口，从而提高带宽和可靠性。

总之，华为三层交换机是一种高性能、可靠性强的网络
交换设备。

它可以为企业提供高速、稳定、安全的网络传输服务，并支持多种业务场景。

三层交换技术实训总结三层交换技术实训总结三层交换技术是一种网络交换机架构,通过三层交换技术,网络设备可以在不同的层面进行数据交换和转发,提高了网络的效率和可靠性。

在进行三层交换技术实训时,我们可以通过以下步骤进行总结和拓展。

一、实训目的三层交换技术实训旨在通过实际操作学习三层交换技术的基本原理和实现方法,掌握三层交换技术的相关技能和知识。

二、实训设备三层交换技术实训需要使用一台三层交换机和一台路由器。

三层交换机负责数据层的交换和转发,路由器负责数据包的转发和路由选择。

实训中,我们使用了华为的三层交换机和路由器。

三、实训步骤1.配置三层交换机在实训中,我们需要先配置三层交换机。

配置三层交换机的内容包括设置交换机的参数、配置端口规则、设置安全策略等。

在配置三层交换机时,需要注意交换机的参数设置是否合理,以确保网络的稳定性和可靠性。

2.配置路由器在配置路由器时,我们需要设置路由器的参数、配置端口规则、设置安全策略等。

配置路由器时需要注意路由器的参数设置是否合理,以确保网络的效率和可靠性。

3.测试网络在实训中,我们需要测试三层交换机和路由器的功能和性能。

测试的内容包括测试网络的连通性、测试数据层的交换和转发、测试网络的路由选择等。

测试时需要注意测试的参数设置是否合理,以确保测试结果的准确性。

四、实训总结通过三层交换技术实训,我们可以掌握三层交换技术的基本原理和实现方法,了解三层交换机和路由器的参数设置和功能。

在实训中,我们需要注意配置三层交换机和路由器的参数设置,以确保网络的效率和可靠性。

此外,我们还需要注意测试网络的连通性和性能,以确保网络的正常运行。

五、拓展三层交换技术实训还可以拓展到以下方面:1. 安全性:三层交换机和路由器都需要保证网络的安全性。

在配置三层交换机和路由器时,需要注意安全性的设置,以确保网络的安全性。

2. 性能优化:三层交换机和路由器都需要进行性能优化。

在配置三层交换机和路由器时,需要注意性能优化的设置,以确保网络的性能和稳定性。

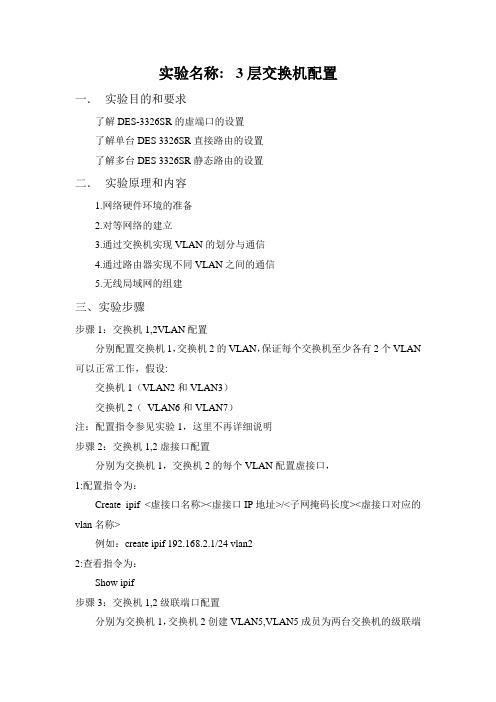

实验名称:3层交换机配置一．实验目的和要求了解DES-3326SR的虚端口的设置了解单台DES 3326SR直接路由的设置了解多台DES 3326SR静态路由的设置二．实验原理和内容1.网络硬件环境的准备2.对等网络的建立3.通过交换机实现VLAN的划分与通信4.通过路由器实现不同VLAN之间的通信5.无线局域网的组建三、实验步骤步骤1：交换机1,2VLAN配置分别配置交换机1，交换机2的VLAN，保证每个交换机至少各有2个VLAN 可以正常工作，假设:交换机1（VLAN2和VLAN3）交换机2（VLAN6和VLAN7）注：配置指令参见实验1，这里不再详细说明步骤2：交换机1,2虚接口配置分别为交换机1，交换机2的每个VLAN配置虚接口，1:配置指令为：Create ipif <虚接口名称><虚接口IP地址>/<子网掩码长度><虚接口对应的vlan名称>例如：create ipif 192.168.2.1/24 vlan22:查看指令为：Show ipif步骤3：交换机1,2级联端口配置分别为交换机1，交换机2创建VLAN5,VLAN5成员为两台交换机的级联端口（即两交换机的连线端口号），同时创建VLAN的虚接口配置1:配置指令为：a.两台交换机均执行如下指令，创建vlan5，并增加级联端口Create vlan vlan5 tag 5Congfig vlan vlan5 add untag 2b.两台交换机均执行如下指令，创建vlan5虚接口Create ipif if5 192.168.5.1/24 vlan5 state enableCreate ipif if5 192.168.5.2/24 vlan5 state enable注：此处两个虚接口属于同一网段，不允许使用相同的IP地址步骤4：交换机路由配置分别为交换机1，交换机2创建静态路由a.交换机1Create iproute 192.168.2.0/24 192.168.5.1Create iproute 192.168.3.0/24 192.168.5.1b.交换机2Create iproute 192.168.6.0/24 192.168.5.2Create iproute 192.168.7.0/24 192.168.5.2步骤5：测试配置结束后，VLAN2,VLAN3,VLAN6,VLAN7能够全部互通实验名称:3层交换机配置一．实验目的和要求了解DES-3326SR的虚端口的设置了解单台DES 3326SR直接路由的设置了解多台DES 3326SR静态路由的设置二．实验原理和内容1.网络硬件环境的准备2.对等网络的建立3.通过交换机实现VLAN的划分与通信4.通过路由器实现不同VLAN之间的通信5.无线局域网的组建三．主要仪器设备Dlink-3624SR交换机*2四．实验步骤步骤1：交换机1,2VLAN配置分别配置交换机1，交换机2的VLAN，保证每个交换机至少各有2个VLAN 可以正常工作，假设:交换机1（VLAN2和VLAN3）交换机2（VLAN6和VLAN7）注：配置指令参见实验1，这里不再详细说明步骤2：交换机1,2虚接口配置分别为交换机1，交换机2的每个VLAN配置虚接口，1:配置指令为：Create ipif <虚接口名称><虚接口IP地址>/<子网掩码长度><虚接口对应的vlan名称>例如：create ipif 192.168.2.1/24 vlan22:查看指令为：Show ipif步骤3：交换机1,2级联端口配置分别为交换机1，交换机2创建VLAN5,VLAN5成员为两台交换机的级联端口（即两交换机的连线端口号），同时创建VLAN的虚接口配置1:配置指令为：a.两台交换机均执行如下指令，创建vlan5，并增加级联端口Create vlan vlan5 tag 5Congfig vlan vlan5 add untag 2b.两台交换机均执行如下指令，创建vlan5虚接口Create ipif if5 192.168.5.1/24 vlan5 state enableCreate ipif if5 192.168.5.2/24 vlan5 state enable注：此处两个虚接口属于同一网段，不允许使用相同的IP地址步骤4：交换机路由配置分别为交换机1，交换机2创建静态路由a.交换机1Create iproute 192.168.2.0/24 192.168.5.1Create iproute 192.168.3.0/24 192.168.5.1b.交换机2Create iproute 192.168.6.0/24 192.168.5.2Create iproute 192.168.7.0/24 192.168.5.2步骤5：测试配置结束后，VLAN2,VLAN3,VLAN6,VLAN7能够全部互通五．实验记录和处理VLAN及端口配置：交换机1：交换机2：网关配置：交换机1：交换机2：交换机1：2实验结果截图：口配置正确，交换机路由配置正确，不同VLAN间能够通过它们互相连通。

阐述第三层交换机原理及其使用技巧第三层交换机是一种用于构建网络的网络设备，也被称为路由器（Router）。

它在网络中负责从一个子网传送数据包到另一个子网，使得数据包能够跨越不同的网络进行传输。

第三层交换机通过识别网络数据包中的目的IP地址，将数据包路由到正确的目的地。

下面将详细阐述第三层交换机的原理及其使用技巧。

一、第三层交换机的原理第三层交换机的原理主要基于路由技术，它的核心功能是根据目的IP地址选择最佳的路径进行数据传送。

具体来说，第三层交换机通过建立路由表和邻居表来实现数据包的转发。

1.路由表：第三层交换机中存储了一个路由表，包含了目的IP地址与对应出口端口的映射关系。

当数据包到达第三层交换机时，它会查找路由表，根据目的IP地址找到正确的出口端口，并将数据包发送给该端口。

路由表的更新是通过路由协议（如RIP、OSPF等）来实现的，它能够动态地根据网络状况更新路由信息。

2.邻居表：第三层交换机中还存储了一个邻居表，记录了与该交换机直接相连的设备的信息，包括相邻设备的IP地址和MAC地址。

邻居表的作用是帮助第三层交换机识别与其相邻的设备，从而确定数据包的转发路径。

基于以上原理，第三层交换机能够将数据包路由到正确的目的地，实现不同子网之间的通信。

二、第三层交换机的使用技巧1. 配置IP地址和子网掩码：为了使第三层交换机能够正确地识别不同子网，需要对其进行IP地址和子网掩码的配置。

可以通过命令行界面或Web界面进行配置。

2.配置路由协议：如果网络较为复杂，可以使用路由协议来实现路由表的动态更新。

在配置路由协议时，需要选择适合的协议类型，并进行相应的配置。

3.配置静态路由：如果网络比较简单，可以使用静态路由来手动配置路由表。

静态路由需要手动添加路由表项，包括目的IP地址和出口端口。

4.配置网络安全：第三层交换机通常具备一定的安全功能，可用于实现访问控制列表（ACL）、入侵检测系统（IDS）等功能，以提高网络的安全性。

三层交换机实验总结
在进行三层交换机实验后，我对它的工作原理及应用有了更深入的了解。

三层交换机是一种能够同时在数据链路层和网络层上进行数据包处理的网络设备。

首先，三层交换机具备了二层交换机的所有功能，可以通过MAC地址进行数据包的转发与学习。

不同的是，三层交换机还能够理解网络层的IP地址，并根据IP地址进行数据包的路由。

这使得它能够更加智能地处理数据包，并且减少了网络中的广播风暴。

其次，三层交换机的应用非常广泛。

在大型企业网络中，它们常常被用作核心交换机，负责处理大量的数据流量并进行高效的路由转发。

此外，三层交换机还可以用于构建虚拟局域网(VLAN)以及实现网络隔离和安全策略。

在云计算和数据中心网络中，三层交换机也扮演着重要的角色，能够提供高吞吐量和低延迟的数据传输。

在实验中，我使用了一台三层交换机，并配置了VLAN和IP路由。

通过建立VLAN，我成功地将网络划分为不同的子网，并实现了不同子网之间的通信。

在配置IP路由时，我设置了静态路由和默认路由，以使得数据包能够根据目的IP地址进行正确的转发。

通过这次实验，我深刻认识到了三层交换机的重要性和优势。

它可以
提高网络的性能和可靠性，同时也能够简化网络的管理和维护工作。

我相信，在未来的网络发展中，三层交换机将发挥更加重要的作用。

华为三层交换机配置1.给交换机划分VLANVlan是虚拟局域网的意思，它相当于一个局域网工作组。

“vlan几”可以理解成编号为几的vlan，比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan 2的IP地址是可以随便设置的。

下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下：A.在交换机里添加VLAN 10system-view （一般用缩写：sys）[Quidway] vlan10 （添加编号为10的vlan）[Quidway-vlan10] quit （一般缩写：q）B.设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0[Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan）[Quidway-vlanif10]ip address192.168.66.66 255.255.255.0 (address缩写add) [Quidway-vlanif10]quitC.设定交换机上第20个端口模式为access（默认为trunk，需在将端口划入VLAN前转为ACCESS）[Quidway]int gigabitethernet 0/0/20（gigabitethernet：千兆以太网口）[Quidway-GigabitEthernet0/0/20]port link-type access （port：端口）[Quidway-GigabitEthernet0/0/20]quitD.将第20个端口加入到vlan 10里[Quidway] vlan 10[Quidway-vlan10] port gigabitethernet 0/0/20（如果是多个连续端口，用XX to XX）[Quidway-Vlan10] quit这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。

华为交换机基本配置6个实验报告随着信息技术的发展，网络设备的应用越来越广泛。

作为网络通信设备中的一种，交换机在局域网中起着至关重要的作用。

华为交换机是当前市场上应用较为广泛的一种交换机品牌，其功能强大，性能稳定。

针对华为交换机的基本配置，我们可以进行一些实验来深入了解和掌握其使用方法。

在本文中，我们将围绕华为交换机的基本配置展开六个实验报告，从简单到复杂，由浅入深地探讨华为交换机的使用方法和技巧。

通过这些实验，我们将对华为交换机的基本配置有一个全面、深刻的理解，为日后的网络设备使用和管理提供有力的支持。

一、实验报告一：华为交换机的基本连接和登录在第一个实验中，我们将学习如何连接并登录华为交换机，这是使用交换机的第一步。

我们将了解到交换机的基本连接方法，学习如何通过终端设备登录交换机，并进行基本的配置操作。

通过这个实验，我们可以对华为交换机的使用环境和登录方法有一个清晰的认识。

二、实验报告二：VLAN的配置和管理VLAN是虚拟局域网的简称，对局域网进行划分可以提高网络的安全性和管理效果。

在这个实验中，我们将学习如何在华为交换机上进行VLAN的配置和管理，包括VLAN的创建、VLAN口的划分和端口的配置等操作。

通过这个实验，我们可以深入了解VLAN的应用和管理，为实际网络的划分和管理奠定基础。

三、实验报告三：静态路由的配置和使用在现代网络中，路由是实现不同网络之间通信的关键设备。

在这个实验中，我们将学习如何在华为交换机上配置和使用静态路由，包括路由表的设置、路由信息的添加和删除等操作。

通过这个实验，我们可以掌握静态路由的配置方法，为不同网络之间的通信建立起有效的桥梁。

四、实验报告四：访问控制列表（ACL）的配置和管理访问控制列表是在网络设备上实现对数据包进行过滤和控制的重要工具。

在这个实验中，我们将学习如何在华为交换机上配置和管理访问控制列表，包括ACL规则的设置、ACL的应用和优先级的调整等操作。
