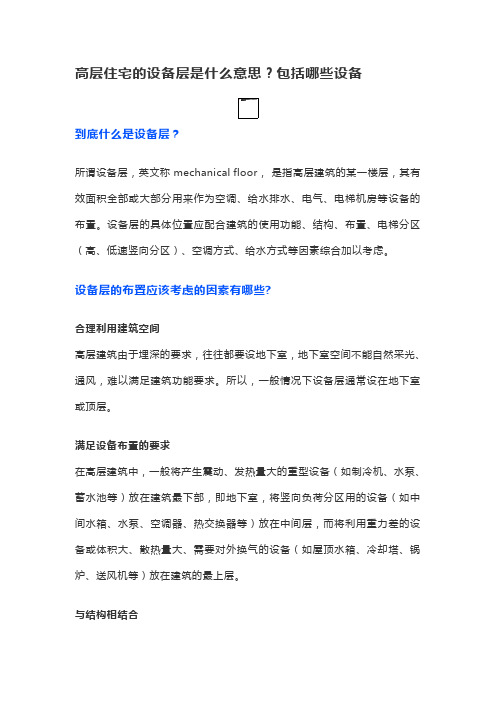

高层住宅的设备层是什么意思？包括哪些设备到底什么是设备层？所谓设备层，英文称mechanical floor，是指高层建筑的某一楼层，其有效面积全部或大部分用来作为空调、给水排水、电气、电梯机房等设备的布置。
设备层的具体位置应配合建筑的使用功能、结构、布置、电梯分区（高、低速竖向分区）、空调方式、给水方式等因素综合加以考虑。
设备层的布置应该考虑的因素有哪些?合理利用建筑空间高层建筑由于埋深的要求，往往都要设地下室，地下室空间不能自然采光、通风，难以满足建筑功能要求。
所以，一般情况下设备层通常设在地下室或顶层。
满足设备布置的要求在高层建筑中，一般将产生震动、发热量大的重型设备（如制冷机、水泵、蓄水池等）放在建筑最下部，即地下室，将竖向负荷分区用的设备（如中间水箱、水泵、空调器、热交换器等）放在中间层，而将利用重力差的设备或体积大、散热量大、需要对外换气的设备（如屋顶水箱、冷却塔、锅炉、送风机等）放在建筑的最上层。
与结构相结合高层建筑结构布置中的结构转换层、加强层等特殊楼层，由于结构构件较多、尺度较大，空间难以利用，往往用来布置设备层。
与避难层相结合在我国，建筑高度超过100m的超高层建筑根据《高层民用建筑设计防火规范》（GB50045—2005）要求，需设置避难层，其间距不超过15层。
避难层往往用来布置设备层。
如图为国内某高层建筑设备层的平面布置关系：中间设备层在高层建筑中，由于建筑高度大、层数多，设备所承受的负荷很大，故各设备系统（给水排水设备、空调等）往往需要按高度进行分区，从而达到有效利用与节约设备管道空间、合理降低设备系统造价的目的。
因此，高层建筑除用地下层或屋顶层作为设备层外，往往还有必要在中间层设置设备层，以使空调、给水排水等设备的布置达到经济、合理。
最早明确设置中间设备层的第一座高层建筑是1950年竣工的30层的联合国大厦。
设置中间设备层有以下特点：（1）为了支承设备重量，要求中间设备层的地板结构承载能力比标准层大，而考虑到设备系统的布置方式不同，中间设备层的层高会低于或高于标准层。
第三节多层与高层建筑结构体系10层及10层以上或高度超过28m的住宅和高度超过24m的其他高层民用建筑为高层建筑。
一、多层砌体结构(一)概述在同一房屋结构体系中，采用两种或两种以上不同材料组成承重结构体系的房屋，称为混合结构房屋。
砖砌体结构是指由钢筋混凝土楼(屋)盖和砖墙承重的结构体系(亦称砖混结构)。
砌体结构一般是指采用钢筋混凝土楼(屋)盖和用砖或其他块体(如：混凝土砌块)砌筑的承重墙组成的结构体系。
木楼(屋)盖与砖墙承重的结构体系，称为砖木结构，目前很少采用。
(二)砌体结构的优缺点和应用范围1．主要优点(1)主要承重结构(承重墙)是用砖(或其他块体)砌筑而成的，这种材料任何地区都有，便于就地取材。
常用的墙体材料有：a．烧结普通砖：黏土砖、煤矸石砖、页岩砖、煤矸石页岩砖；b．烧结多孔砖：黏土多孔砖(P型、M型)、煤矸石多孔砖、页岩多孔砖；c．蒸压灰砂砖、蒸压粉煤灰砖；d．混凝土小型空心砌块。
(2)墙体既是围护和分隔的需要，又可作为承重结构，一举两得。
(3)砌体结构的刚度一般比较较大。
(4)施工比较简单，进度快，技术要求低，施工设备简单。
2．主要缺点(1)砌体强度比混凝土强度低得多，故建造房屋的层数有限，一般不超过7层。
(2)砌体是脆性材料，抗压能力尚可，抗拉、抗剪强度都很低，因此抗震性能较差。
(3)多层砌体房屋一般宜采用刚性方案，故其横墙间距受到限制，因此不可能获得较大的空间，故一般只能用于住宅、普通办公楼、学校、小型医院等民用建筑以及中小型工业建筑。
(三)砖砌体房屋的墙体布置方案1．横墙承重方案楼层的荷载通过板梁传至横墙，横墙作为主要承重竖向构件，纵墙仅起围护、分隔、自承重及形成整体作用。
优点：横墙较密，房屋横向刚度较大，整体刚度好。
外纵墙不是承重墙，因此立面处理比较方便，可以开设较大的门窗洞口。
抗震性能较好。
缺点：横墙间距较密，房间布置的灵活性差，故多用于宿舍、住宅等居住建筑。
2．纵墙承重方案其受力特点是：板荷载传给梁，再由梁传给纵墙。
高层建筑的设备用房1、高层建筑中必须设置的设备用房及附属房间主要有：水泵房、消防水和生活水水池、泡沫灭火间、气体灭火间、变电所，高压配电室、低压配电室、消防控制室（自动管理监控室）、电话总机室、电梯机房、发电机房、冷冻机房、空调机房、通风机房。
还要设置强电井（1×××1.0）及每层的开水房和配电机房进风井、排风井、空调水管井。
2、各设备用房的设计要求A、①水泵房●水泵房一般都设置在地下室贴邻水池和专用控制中心——配电室。
●消防泵房耐火等级必须为一级（隔墙耐火极限＞2hh）,必须有直通室外的安全出口。
●层高（净高）不得小于3m。
●应设进排风井。
●应设防隔音观察（配电）●m(1200-1500)●泵房应考虑有适当的维修场地。
●水泵房管道支架和管道穿墙和穿楼板处应采取防固体传声措施。
（如用玻璃棉填缝等）基础也应有防振措施。
●水泵基础应高出地面100-200。
●泵房应设置排水沟i=5‰及集水坑，排水沟应设在基础外侧。
●泵房水池面积估算可按总面积的（建筑）的0.7-1%计算(包括水池面积)泵房内的专用配电间面积约12m2- 15 m2.●水泵房的上下左右不得布置有防振或有安静要求的其它用房.②水池●水池必须采用结构自防水,抗渗等级不低于S8.●水池侧壁与底板,侧壁与侧壁应做成八字倒角(边长200)●水池底板和侧壁均应采用聚合物水泥基防水涂膜+聚合物水泥砂浆.水池侧壁穿管可直埋或予埋不锈钢管(空管)●生活水池内表面必须采用经卫生检疫部门检测合格的无毒、防菌、防霉易清洗的防水涂膜3-5遍。
或在防水层上加作无毒、防菌的保护层。
●水池必须留人孔（700×700）在顶板或侧壁及直下池底的不锈钢钢梯。
气体灭火间设甲级防火门。
车库100辆（停车位）设2间，9-12m2贮罐间。
●在储油间，变配电室，柴油发电机房等经常无人在场而又容易发生火灾的房间采用将灭火气体充满房间的方式灭火，房间要3-5 m2.气体灭火的防护区无窗的应设机械排风装置。
GB5004595版高层民用建筑设计防火规范篇一：GB50045-95(2005版)《高层民用建筑设计防火规范》高层民用建筑设计防火规范 GB50045-95(2005版)关于商业建筑部分摘要·高层建筑高度超过50m或24m以上部分的任一楼层的建筑面积超过1000㎡的商业楼、展览楼、综合楼、电信楼、财贸金融楼；或24m以上部分的任一楼层的建筑面积超过1500㎡的商住楼。
均为一类高层建筑。
·消防控制室宜设在高层建筑的首层或地下一层，且应采用耐火极限不低于2.00h的隔墙和1.5h的楼板于其他部位隔开，并应设直通室外的安全出口。
·地下商店应符合下列规定：1、营业厅不宜设在地下三层及三层以下；2、不应经营和储存火灾危险性为甲、乙类储存物品属性的商品；3、应设火灾自动报警系统和自动喷水灭火系统；4、当商店总建筑面积大于20000㎡时，应采用防火墙进行分隔，且防火墙上不得开设门窗洞口；5、应设防烟、排烟设施，并应符合本规范有关规定；6、疏散走道和其他主要疏散路线的地面或靠近地面的墙面上，应设置发光疏散指示标志。
·高层建筑的底边至少有一个长边或周边长度的1/4且不小于一个长边长度，不应布置高度大于5m,进深大于4.00m的裙房，且在此范围内必须设有直通室外的楼梯或直通楼梯间的出口。
·消防车道1、高层建筑的周围，应设环形消防车道。
当设环形车道有困难时，可沿高层建筑的两个长边设置消防车道。
当高层建筑的沿街长度超过150m或总长度超过220m时，应在适中位置设置穿过高层建筑的消防车道。
有封闭内院或天井的高层建筑沿街时，应设置连通街道和内院的人行通道（可利用楼梯间），其距离不宜超过80m. 2 高层建筑的内院或天井，当其短边长度超过24m时，宜设有进入内院或天井的消防车道。
3消防车道的宽度不应小于4.00m。
消防车道距高层建筑外墙宜大于5.00m，消防车道上空4.00m以下范围内不应有障碍物。
