博科交换机200E(IBM B16)级联激活操作方法(转载)

博科光纤交换机级联文件修订历史记录1、概述在现实环境中服务器与存储搭建san环境时，为了达到链路的冗余，防止单点故障，一般都需要引进光纤交换机。

同时当业务系统不断增加，光纤交换机端口无法满足日益增长的业务需求时，就需要重新购置光纤交换机，使之与之前的光纤交换机级联，从而达到端口扩容的现实效果。

博科光纤交换机在我司的项目中使用频繁，下面就简单介绍一下博科光纤交换机级联的相关信息。

2、级联准备1、部分光纤交换机级联需要官方授权，购买级联license（比如说博科200e光纤交换机）。

有些光纤交换机级联license是出厂自带的（比如说博科300光纤交换机）。

2、搭建级联物理环境。

3、级联步骤1、导入级联license用一根网线将电脑与博科光纤交换机的网口连接（brocade交换机上只有一个电口网络连接），将电脑的ip设置为10.77.77.77.0网段的ip，博科交换机的默认ip地址为10.77.77.77，通过telnet 10.77.77.77连接到交换机上，用户名为：admin；密码为：password。

登录后，输入wwn命令记下wwn号,如下：如果需要官方授权，那么在到货时会有一张纸，上面的密码为：Transaction Key登录到以下网站：https:///slkInternet/brocade按照步骤申请license。

你的激活license选择“Fabric OS Feature Activation（e.g. Trunking ,APM etc .）”完成后会生成一个license。

登录到交换机上，用licenseshow来查看现有的license用swd77：admin> licenseadd xxxxxxxxxxxxxx(博科的激活号)再用licenseshow查看是否加载成功，如图：上面两个Unknown license 应该是端口激活license与web 管理license。

博科BROCADE交换机的设置博科登录管理模块➢IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min是两个Port,一个是存贮的，一个是主机的）➢这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。

Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。

Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。

能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。

不适合非专业人士使用。

WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。

视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。

能完成对单台交换机管理的大多数功能，适合大多数用户使用。

Fabric Manager对SAN网络中的交换机进行批量管理的工具。

能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。

方便SAN网络的统一管理。

SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。

通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。

最新的Brocade交换机使用原来机器带的j2re-1。

4/1。

5，会导致无法读取WEB TOOLS界面，必须删除原来的JA V A，登陆10.77.77.77界面安装随机的JA V A版本。

第一步：获取机器去信息
登陆10.77.77.77界面
用户名admin 密码password
进入以下界面
选择左侧的NAME下拉菜单为WWN
记录下WWN号。

第二步：取得激活码
登陆https:///slkInternet/brocade地址
输入用户信息，这里只输入EMAIL即可。

下拉页面选择选择激活类型
点击“NEXT”
ID Type选择WWN，Unique ID处输入机器的WWN，Transaction key输入激活KEY，
确认填写信息
系统确认KEY信息
无误后点击“Generate”生成激活码
打开机器的WEB TOOLS界面，点击左侧SWITCH ADMIN选项进入管理截面
选择LICENSE
选择ADD
把刚才生成的KEY文件添加进去
这样LICENSE界面就会显示刚才添加的新的KEY
重新启动交换机，激活完成。

IBM B系列光纤交换机默认激活和license以及如何导入licenseB16/B5K/B64默认是否带有SFP? 端口需激活许可? 级联是否需要License？2498-B24/B40/B80分别是24/40/80端口的光纤存储交换机。

这些交换机上的SFP模块都需要花钱购买，如果购买的SFP模块超过了交换机默认激活的端口数量，就需要购买端口激活的许可。

2498-B24默认激活8个端口，端口激活许可是fc#7200，一个fc#7200激活8个端口，最多购买两个fc#7200。

默认支持级联。

2498-B40默认激活24个端口，端口激活许可是fc#7400，一个fc#7400激活8个端口，最多购买两个fc#7400。

默认即支持级联。

2498-B80默认激活48个端口，端口激活许可是fc#7800，一个fc#7800激活16个端口，最多购买两个fc#7800。

默认即支持级联。

以下产品停产或即将停产：2005-B16/B5K/B64分别是16/32/64端口的光纤存储交换机。

这些交换机上的SFP模块都需要花钱购买，如果购买的SFP模块超过了交换机总端口数的一半，就需要购买端口激活的许可。

2005-B16默认激活8个端口，端口激活许可是fc#7515，一个fc#7515激活4个端口，最多购买两个fc#7515。

默认不支持级联，即E_Ports，需要fc#7450 Full Fabric的激活许可，一个Fabric里最多支持10台。

2005-B5K默认激活16个端口，端口激活许可是fc#7514，一个fc#7514激活8个端口，最多购买两个fc#7514。

默认即支持级联。

2005-B64默认激活32个端口，端口激活许可是fc#7520，一个fc#7520激活16个端口，最多购买两个fc#7520。

默认即支持级联。

2005-B16级联license，即Full Fabric的激活步骤2005-B16级联license，即Full Fabric的激活步骤:2005-B16默认不支持级联，即E_Ports，需要fc#7450 Full Fabric的激活许可(如果MES升级，Full Fabric编号为fc#7451)，并且一个Fabric里最多支持10台。

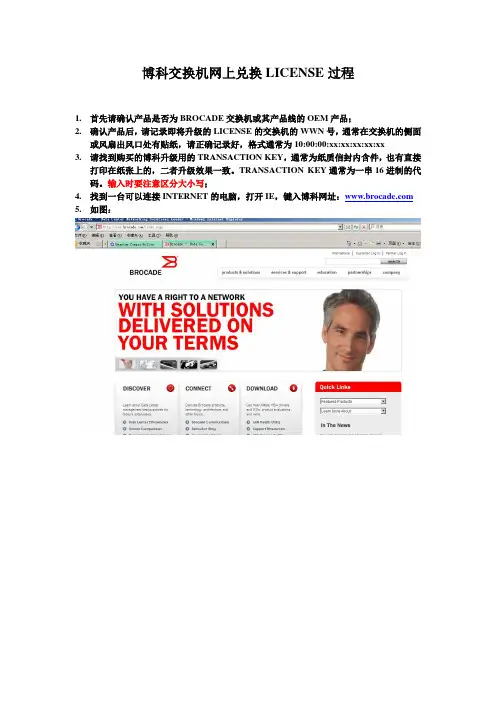

博科交换机网上兑换LICENSE过程1.首先请确认产品是否为BROCADE交换机或其产品线的OEM产品；2.确认产品后，请记录即将升级的LICENSE的交换机的WWN号，通常在交换机的侧面或风扇出风口处有贴纸，请正确记录好，格式通常为10:00:00:xx:xx:xx:xx:xx3.请找到购买的博科升级用的TRANSACTION KEY，通常为纸质信封内含件，也有直接打印在纸张上的，二者升级效果一致。

TRANSACTION KEY通常为一串16进制的代码。

输入时要注意区分大小写；4.找到一台可以连接INTERNET的电脑，打开IE，键入博科网址：5.如图：6.点击上面菜单的service&support进入下图，点击左边的software License Keys,在点击右边的mybrocade的链接：7.在右边的对话框中输入用户名和密码：如果没有请先注册一个新用户：8.登陆后在下方寻找Licensing的连接，点击里面的Enter the software portal9.找下图中的选择进入兑换LICENSE页面：10.在新的页面中输入正确的WWN信息，TRANSACTION KEY信息，并提供一个E-MAIL地址作为LICENSE的寄送地址后，点击ADD，当反馈正确后，勾选同意协议并点击左下角的generate，在之后的页面中请勿刷新，之后的页面中便会出现兑换成功的LICENSE KEY，请妥善记录，并即使输入到该交换机中。

网页形式可以反复以此过程进行查询，之前填写的邮件地址也可以收到邮件，邮件中会提供这次兑换的所有信息，以及LICENSE升级码，还有如何导入升级码的操作说明，请仔细参阅后升级。

查看IP地址命令swd77:admin> ipaddrshowSWITCHEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: noneDHCP: Offswd77:admin>设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>博科brocade交换机查看OS版本信息swd77:admin> versionKernel: 2.6.14.2 //linux内核版本Fabric OS: v6.1.0a // 交换机OS版本Made on: Thu Apr 17 21:45:31 2008 // 生产日期Flash: Tue Jan 13 23:33:44 2009BootProm: 4.6.6swd77:admin>博科brocade交换机添加license授权信息swd77:admin> licenseadd XXXXXXXX（博科的激活号）查看博科brocade交换机license授权信息在命令行模式下使用licenseshow命令可以查看博科交换机的授权情况，使用licenseadd命令可以添加授权。

Brocade（博科）光纤交换机初始配置向导Brocade光纤交换机SW200E初始配置向导一．配置管理口IP地址将光纤交换机和管理机（这里以Win2k3为例）通过直连串口线（Female to Female）连接；将它们的网口都连接到以太网中(若无交换机，可采取直接连接)。

在管理机中，使用超级终端，登陆交换机，依次步骤见如下：默认取值即可：以用户名admin，密码password登陆：ipaddrset命令设置IP，ipaddrshow命令查看所设IP：二．使用交换机的Web Tools来管理交换机为了使用IE浏览器登陆交换机Web界面，需要在管理机上安装Java运行环境：配置管理机的IP与光纤交换机的管理IP地址在同一网段：IE浏览器中输入交换机IP地址：Web Tools主页：点击Name Server可以查看目前连接到交换机端口上的设备：如图可看出：存储设备的一个端口连接到端口0，而主机上的一块Qlogic HBA卡连接到端口7，它们的WWPN正如图中所示：三．配置交换机的ZONING以下内容，以某主机上的一块HBA卡和AX150上SPA的0端口作为连接到交换机的端口，划分ZONING，点击Zone Admin：输入用户名admin，密码password：EMC推荐使用WWN Zoning，View菜单中进行选择：1．首先定义zone中成员的别名，便于配置和管理。

选择Alias标签页（注意其中红色框，此处可新建，删除或重命名Alias），这里我们选择Create：设置主机HBA的Alias为“HBA1”：将“HBA1”与HBA卡的WWPN进行绑定，选中WWPN后，点击“Add Member >”：如下所示，WWPN已经到达右边框：同样方式创建存储端SPA上端口0的Alias：2．接着需要定义zone，选择Zone标签页（注意其中红色框，此处可新建，删除或重命名Zone），这里我们选择Create：创建zone1：对于zone1，将其上所定义的Alias，都加到zone1中，点击“Add Member >”即可：3．最后需要定义zone配置文件，选择Config标签页（注意其中红色框，此处可新建，删除或重命名Config），这里我们选择Create：新建config1配置文件：在此配置文件中，将其上所配置的zone1进行加入，点击“Add Member >”即可：此时需要将zone的配置文件生效，选择“Action”中的“Enable Config...”即可：选择config1文件，点击OK：四．查看交换机的License在如下的Admin界面，可以进行交换机端口，license信息和设置相关参数：。

Brocade 300 5100 各个系列的激活（8口）license不通用Brocade200E 和300 做级联300 默认支持级联，200E不支持需要license，首先查看有没有级联licenseswd77:admin> portcfgshowswd77:admin> licenseshowRzcQSXXXCS0RTc:Unknown1 licenseS9zXXXCSzRTScl:Unknown2 licenseb9QQGGHJHARRdF:Fabric licenseswd77:admin>其中两个Unknown1 和Unknown2这两个授权应该是两个4端口的授权。

Fabric license 是级联license授权一定要先修改domain ID。

（一定要在新设备这边执行）要修改域ID，请执行下述操作：1. 键入switchDisable 禁用交换机。

2. 键入configure。

键入新值或按Enter 键以接受每个默认值。

3. 在Fabric Parameters 提示符下，键入Y 并按Enter 键：Fabric parameters (yes, y, no, n):[no] y4. 输入唯一的域ID，例如以前的交换机使用的域ID （如果该ID 仍有效的话）：Domain: (1..239) [1] 95. 完成剩余的提示操作或按Ctrl-D 以接受剩余的默认设置。

6. 输入switchEnable 命令重新启用交换机。

一定要注意是两边的FC口直接相连,然后2边开始校验(同步)，有如下信息：swd77:admin> 2010/07/06-08:47:12, [SNMP-1007], 15, FID 128, INFO, swd77, The last fabric change happened at: Tue Jul 6 08:47:10 20102010/07/06-08:47:26, [ZONE-1022], 16, FID 128, INFO, swd77, The effective configuration has changed to cfg.sw0 Updating flash ...timed out waiti2010/07/06-08:47:26, [LOG-1000], 17, FID 128, INFO, swd77, Previous message repeated 1 time(s)完成后，开始两边检验：相级联的2台设备端口会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示(downstream)状态。

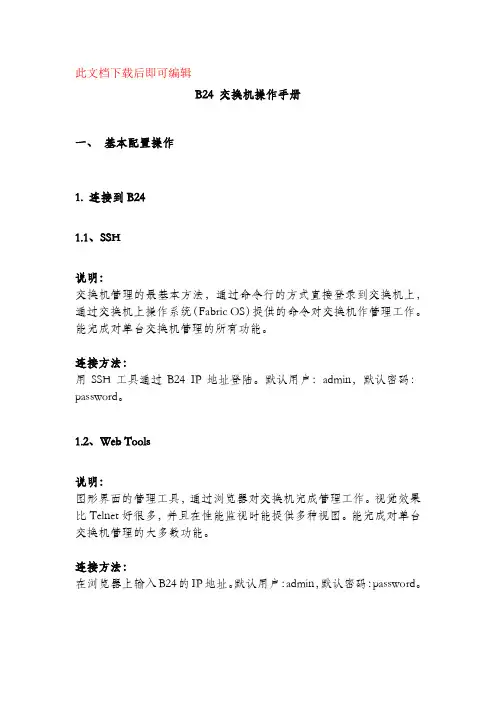

此文档下载后即可编辑B24 交换机操作手册一、基本配置操作1. 连接到B241.1、SSH说明：交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。

能完成对单台交换机管理的所有功能。

连接方法：用SSH工具通过B24 IP地址登陆。

默认用户：admin，默认密码：password。

1.2、Web Tools说明：图形界面的管理工具，通过浏览器对交换机完成管理工作。

视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。

能完成对单台交换机管理的大多数功能。

连接方法：在浏览器上输入B24的IP地址。

默认用户：admin，默认密码：password。

1.3、串口管理说明：通过串口线连接到B24交换机的串口上进行管理连接方法：使用串口线连接B24和笔记本/工作站的串口，打开“超级终端”，配置如下：Bits per second: 9600Data bits: 8Parity: NoneStop bits: 1Flow control: None当超级终端停止报告信息，按“Enter”显示login信息，默认用户：admin，默认密码：password。

2. 设置IP地址B24默认IP地址为：10.77.77.77/24.设置交换机IP地址：> ipaddrsetEthernet IP Address [10.77.77.77]: 192.56.211.5Ethernet Subnetmask [255.255.255.0]:Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]:DHCP [Off]:显示交换机的IP> ipaddrshow3. 设置默认账号密码B24交换机有两个默认的账号，admin和user账号。

Brocade 300 5100 各个系列的激活（8口）license不通用Brocade200E 和300 做级联300 默认支持级联，200E不支持需要license，首先查看有没有级联licenseswd77:admin> portcfgshowswd77:admin> licenseshowRzcQSXXXCS0RTc:Unknown1 licenseS9zXXXCSzRTScl:Unknown2 licenseb9QQGGHJHARRdF:Fabric licenseswd77:admin>其中两个Unknown1 和Unknown2这两个授权应该是两个4端口的授权。

Fabric license 是级联license授权一定要先修改domain ID。

（一定要在新设备这边执行）要修改域ID，请执行下述操作：1. 键入switchDisable 禁用交换机。

2. 键入configure。

键入新值或按Enter 键以接受每个默认值。

3. 在Fabric Parameters 提示符下，键入Y 并按Enter 键：Fabric parameters (yes, y, no, n):[no] y4. 输入唯一的域ID，例如以前的交换机使用的域ID （如果该ID 仍有效的话）：Domain: (1..239) [1] 95. 完成剩余的提示操作或按Ctrl-D 以接受剩余的默认设置。

6. 输入switchEnable 命令重新启用交换机。

一定要注意是两边的FC口直接相连,然后2边开始校验(同步)，有如下信息：swd77:admin> 2010/07/06-08:47:12, [SNMP-1007], 15, FID 128, INFO, swd77, The last fabric change happened at: Tue Jul 6 08:47:10 20102010/07/06-08:47:26, [ZONE-1022], 16, FID 128, INFO, swd77, The effective configuration has changed to cfg.sw0 Updating flash ...timed out waiti2010/07/06-08:47:26, [LOG-1000], 17, FID 128, INFO, swd77, Previous message repeated 1 time(s)完成后，开始两边检验：相级联的2台设备端口会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示(downstream)状态。

BROCADE博科光纤交换机的配置博科光纤交换机怎么激活？博科光纤交换机怎么级联？博科光纤交换机如何用于异地容灾方面项目？博科光纤交换机都有哪些型号以及相关配置博科光纤交换机使用说明博科光纤交换机配置方法博科光纤交换机图文配置博科BROCADE交换机配置方法与博科交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1 缺省IP访问方式是：IP地址：10.77.77.77 用户名：admin 密码：password 时区：Pacific time 交换机名称：switch 可使用ipAddrSet 命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS v4.1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet. Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool 是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs 用来在交换机上读和配置公共设置。

串口管理: n 一条串口连接电缆DB9 (female-to-female) n 使用超级终端或UNIX终端n Windows: Hyper Terminal n UNIX: tip u Microsoft Windows® 环境之中–传输速率: 9600bit/sec –数据位: 8 –校验位: None –停止位: 1 –流控制: None u UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600 u 安装步骤 1. 通过串口线将两者进行连接2. 确保交换机已经加电 3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。

BROCADE 200E交换机安装手册※设备型号:BROCADE SilkWorm 200E※操作步骤:2: 将管理平台的网段设置成和交换机同一网段.(brocade交换机默认网段是10.77.77) 3: 打开IE浏览器,输入连接的交换机的IP地址后,输入默认用户名：admin；密码：passord，4：便可进入以下界面:5:上图就是交换机的管理界面.在中间下面两派的控件按钮是交换机的一些基本功能设置.Status:显示交换机当前状态.Events:交换机的日志信息.Admin:进入交换机的管理员设置界面,其中包括IP地址的设置,TRUNK,ISL,SNMP,路由等属性的设置.telnet: 超级终端方式进入到交换机命令行模式.Beacon: 使交换机的端口等闪烁以示区别.6:点击左上角的Zone admin空间后便会进入到交换机zone设置界面:7:点击Alias空间后,左边窗口会显示所有slot的端口.此时如果需要进行Alias设置,便先点击Alias creat创建一个Alias.8: 将左边窗口的port口移至右边窗口,这就表示此Alias里包含了这个port端口.10：将左边窗口的Alias移至右边窗口,这就表示此Alias里包含了这个port端口.此时需要创建一个config,创建完后,将左边窗口里的需要生效的zong移至右边.13: 然后点击action一栏,选择enable config only,在下方状态报告栏中得到Done的信息后再选择save config一栏便可.设置完成.※命令行操作方法telnet登陆：telnet 10.77.77.77串口登陆方式: 使用brocade交换机附带的串口console线,此方式为超级用户方式,当遗失交换机登陆密码及IP地址时可用此方法取回.设置方式: 点击开始菜单-→附件-→通讯--→超级终端-→创建新的超级终端相关参数如下:修改IP地址命令: ipaddrshow (此命令为显示交换机IP地址,修改命令为ipaddrset),显示如下:ipaddrshow:SWITCH0Ethernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: 0.0.0.0Fibre Channel Subnetmask: 0.0.0.0查看交换机的硬件状态：Switchstatusshow交换机的工作状态：switchshowswd77:admin> switchshowswitchName: swd77switchType: 58.2switchState: OnlineswitchMode: NativeswitchRole: PrincipalswitchDomain: 11switchId: fffc0bswitchWwn: 10:00:00:05:1e:90:7d:95zoning: OFFswitchBeacon: OFFArea Port Media Speed State Proto=====================================0 0 id N4 Oline F-port WWN1 1 id N4 No_Light2 2 id N4 No_Light3 3 id N4 No_Light4 4 id N4 No_Light5 5 id N4 No_Light6 6 id N4 No_Light7 7 id N4 Mod_Val8 8 id N4 No_Light9 9 id N4 No_Light10 10 id N4 No_Light11 11 id N4 No_Light12 12 id N4 In_Sync13 13 id N4 No_Light14 14 id N4 No_Light15 15 id N4 No_Light※ZONING功能介绍:划分Zone后–在同一个Zone内的设备可以相互访问–在不同的Zone内的设备不能相互访问–一个设备可以属于多个Zone–对于设备而言完全透明。

博科交换机L i c e n s e激活方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March博科交换机 License 激活方法今天有幸第一次申请BROCADE交换机License，把申请、使用过程描述给大家。

申请过程：Step 1：进入博科交换机license申请网址（注册license网址）输入你自己的Email地址；产品选择：Fabric OS Feature Activation . Trunking, APM etc.)Step 2：Unipue ID:输入WWN 10:00:00:05:1E…（交换机上的WWN号或S/N号）Transaction Key:输入C4A99OAFL8BDB0C…（包装盒内授权纸上面）Step 3：下一步Step 4:核对确认信息：Step 5：计算得出新的license key：添加licenseWEB添加license方法：web界面配置好你的IP地址，要在同一网段，比如：，然后打开IE，然后输入URL:adminpassword 登陆即可在窗口左下角有几个按钮，其中有一个admin的，你按一下登陆会要求用户名和密码，你就输入上面那个admin password 然后选择 license选项点击下面的licenseAdd增加输入最终生成的license号码成功即可。

命令行的方法：telnetadmin password ctrl+c licenseShow确认一下 licenseAdd按提示输入你从Internet得到的key Number即可。

然后licenseShow确定一下，注意你的防火墙允许这个telnet运行即可在命令行不知道命令就打Tab键或help查看一下。

超级终端法输入你自己的Email地址；产品选择：Fabric OS Feature Activation . Trunking, APM etc.)Unipue ID:输入WWN 10:00:00:05:1E…（交换机上的WWN号或S/N号）Transaction Key:输入C4A99OAFL8BDB0C…（包装盒内授权纸上面）……之后生成最终的license Key即可看到得到最终激活码，然后用博科交换机配带的一条串口线联接博科交换机的console品，另外一端用交换机附带的232转485接头接在配置PC上的串口。

一交换机级联当服务器数量增加使得一台交换机无法满足需求时，就需要增添交换设备，并对新增加的光纤交换机进行级联操作。

1. 查看license。

通过ssh登录到交换机上，用licenseshow命令查看许可证情况1.brocade:root> licenseshow2.SQ9cbdcQ9QTRAdcl:3. Fabric license4.fEJFgsdfegr5hyktyjCZ94ZST9LN9RDNaJYPBA3AC:5. Enhanced Group Management license6.Zg7LG9KEH7m39PGrPswergerytrhfhstrytrB7G3P:7. 8 Gig FC license其中Fabric license就是级联的许可，如果没有的话，需要购买许可并添加。

2. 修改domain ID要把其中一台交换机的ID修改为非1值，这里把新的交换机的ID设置为21.brocade:root> switchdisable2.3.brocade:root> configure4.5.Configure...6.7. Fabric parameters (yes, y, no, n):[no] y8.9. Domain:(1..239)[1] 210. WWN Based persistent PID (yes, y, no, n):[no]11. R_A_TOV:(4000..120000)[10000]12. E_D_TOV:(1000..5000)[2000]13. WAN_TOV:(0..30000)[0]14. MAX_HOPS:(7..19)[7]15. Data field size:(256..2112)[2112]16. Sequence Level Switching:(0..1)[0]17. Disable Device Probing:(0..1)[0]18. Suppress Class F Traffic:(0..1)[0]19. Per-frame Route Priority:(0..1)[0]20. Long Distance Fabric:(0..1)[0]21. BB credit:(1..27)[16]22. Disable FID Check (yes, y, no, n):[no]23. Insistent Domain ID Mode (yes, y, no, n):[no]24. Configure edge hold time (yes, y, no, n):[no]25. Virtual Channel parameters (yes, y, no, n):[no]26. F-Port login parameters (yes, y, no, n):[no]27. Zoning Operation parameters (yes, y, no, n):[no]28. RSCN Transmission Mode (yes, y, no, n):[no]29. Arbitrated Loop parameters (yes, y, no, n):[no]30. System services (yes, y, no, n):[no]31. Portlog events enable (yes, y, no, n):[no]32. ssl attributes (yes, y, no, n):[no]33. rpcd attributes (yes, y, no, n):[no]34. cfgload attributes (yes, y, no, n):[no]35. webtools attributes (yes, y, no, n):[no]36.37.38.WARNING: The domain ID will be changed. The port level zoning may be affected39.40.41.brocade:root> switchenable3. 删除所有的zone信息做此步骤前做好先对此处zone信息，做好备份，为日后需要恢复做准备。

B24 交换机操作手册一、基本配置操作1. 连接到B241.1、SSH说明：交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。

能完成对单台交换机管理的所有功能。

连接方法：用SSH工具通过B24 IP地址登陆。

默认用户：admin，默认密码：password。

1.2、Web Tools说明：图形界面的管理工具，通过浏览器对交换机完成管理工作。

视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。

能完成对单台交换机管理的大多数功能。

连接方法：在浏览器上输入B24的IP地址。

默认用户：admin，默认密码：password。

1.3、串口管理说明：通过串口线连接到B24交换机的串口上进行管理连接方法：使用串口线连接B24和笔记本/工作站的串口，打开“超级终端”，配置如下：Bits per second: 9600Data bits: 8Parity: NoneStop bits: 1Flow control: None当超级终端停止报告信息，按“Enter”显示login信息，默认用户：admin，默认密码：password。

2. 设置IP地址B24默认IP地址为：10.77.77.77/24.设置交换机IP地址：> ipaddrsetEthernet IP Address [10.77.77.77]: 192.56.211.5Ethernet Subnetmask [255.255.255.0]:Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]:DHCP [Off]:显示交换机的IP> ipaddrshow3. 设置默认账号密码B24交换机有两个默认的账号，admin和user账号。
