输送机的分类及特点输送机是一种常见且广泛应用于工业生产过程中的机械设备,用于将物料从一个地点输送到另一个地点。
根据输送机的用途、输送方式和输送物料的属性等因素,可以将输送机分类为多种类型。
以下将对常见的输送机进行分类和介绍,并分析其特点。
一、带式输送机带式输送机(Belt Conveyor)是一种常用的输送设备,广泛应用于矿山、冶金、煤炭等行业。
其主要特点有:1.运输能力大,输送距离远:带式输送机能够连续、高效地输送大量物料,适用于长距离或大量物料的输送。
2.机构简单,结构可靠:带式输送机由带式传动部分和支撑部分组成,结构相对简单,可靠性高。
3.适应多种工况:带式输送机适应性强,可根据工况的需要调整输送速度、角度和长度等参数。
二、螺旋输送机螺旋输送机(Screw Conveyor)采用螺旋刀片旋转的原理,将物料从一个地点输送到另一个地点。
其主要特点有:1.结构简单、占用空间小:螺旋输送机的结构相对简单,一般为直管式,不占用过多的空间。
2.适应性强:螺旋输送机适用于输送颗粒状、粉状、小块状等各种物料,适应性较广。
3.输送均匀、稳定:螺旋刀片的旋转带动物料向前推进,输送过程中物料均匀稳定。
三、链式输送机链式输送机(Chain Conveyor)主要通过链条和链轮的运动,将物料输送到目标位置。
其主要特点有:1.载荷能力大:链条和链轮的结构使得链式输送机具有较高的承载能力,适合输送较重物料。
2.输送段长度可调:通过增减链条和链轮的数量,可以调整链式输送机的长度,适应不同的工作场所。
3.适应多种工况:链式输送机具有较好的适应性,可以应用于各种工况下的物料输送。
四、辊筒输送机辊筒输送机(Roller Conveyor)利用辊筒的回转运动,将物料进行输送。
其主要特点有:1.输送效率高:辊筒输送机由多个辊筒组成,可以实现物料连续输送,提高输送效率。
2.可运输不同形状物料:辊筒输送机适用于各种形状的物料,如箱体、园筒、托盘等。
0.55kw三合一电机技术参数1.引言1.1 概述概述部分的内容可以总结和介绍0.55kw三合一电机的背景和重要性。
以下是一个可能的概述内容:在现代工业应用中,电机作为驱动设备的重要组成部分,扮演着至关重要的角色。
在诸如机械制造、工艺加工、水泵运输等行业中,电机的选择和性能直接影响到设备的运行效率和质量。
为了满足市场需求和提高电机的效能,0.55kw三合一电机应运而生。
0.55kw三合一电机作为一种集机械传动、电动传动和控制传动于一体的综合性电动机,具备了高效率、节能环保和运行稳定的特点。
其技术参数得到了大幅提升,不仅能够满足各种设备的动力需求,还可以帮助用户降低成本并提高生产效率。
本文将深入探讨0.55kw三合一电机的技术参数,包括其额定功率、额定电压、额定频率、额定转速等方面的详细介绍。
同时,还将对其在实际应用中的优势和潜在问题进行分析和讨论。
最后,本文将总结当前对0.55kw三合一电机的认识,展望未来在电机领域的发展趋势。
通过对0.55kw三合一电机的深入研究和了解,相信读者可以更好地认识到该电机的重要性和应用前景,为其合理选择和应用提供参考和指导。
1.2文章结构1.2 文章结构本文主要介绍了0.55kw三合一电机的技术参数。
文章共分为引言、正文和结论三大部分。
引言部分首先对文章的研究对象进行了概述,即0.55kw三合一电机。
随后介绍了文章的结构,包括引言、正文和结论三个部分的内容。
最后,明确了本文的目的,即阐述0.55kw三合一电机的技术参数,为读者提供相关方面的知识和信息。
正文部分将重点介绍0.55kw三合一电机的技术参数。
其中,技术参数1将覆盖0.55kw三合一电机的某个关键技术参数,详细阐述其定义、测量方法以及对电机性能的影响。
技术参数2将介绍另一个关键技术参数,同样包括定义、测量方法和影响分析等内容。
通过对这两个技术参数的详细论述,读者将对0.55kw三合一电机的性能有更深入的了解。
常见几种送料机的送料速度
冲压行业对速度和精度的要求越来越高,为了迎合高速的冲压,也为了增加送料机自身的竞争优势,力豪送料机也走向高速送料这一方向。
力豪机械不仅仅是做高速的送料机,更是要做既高速又精确地送料机。
选择力豪,让您的生产更快产品精度更高。
在此力豪带您了解常见的几种送料机的速度。
一、NC伺服送料机:力豪NC伺服送料机采用安川电机,日本进口精密伺服系统,性能稳定送料精度高,在模具有定位销的前提下,送料精度为±0.05mm。
在送料速度方面,它的最快速度可达125m/min。
在这样的速度的情况下还能保持这样的精度,确实是您NC伺服送料机的首选。
二、高速滚轮送料机:该送料机结构简单经济实用,且故障率低保养容易。
送料精度非常高,在有导销的情况下精度可达±0.01mm,送料速度在有逆向装置时可达30m/min。
该送料机凭借送料精度高,速度快,无须额外供能,故障率极低等优点,成为目前最广泛的送料机。
三、新型夹式送料机:通过凸轮驱动,利用1个弧面凸轮和3个板型凸轮的设计方式,实现了高速平稳送料。
它适用于材料厚度在0.08—1.5mm,低惯性,速度可达1500次每分钟,真正的迈向高速冲压领域。
四、空气送料机:该送料机是冲压行业最早使用的送料机,它主要用于速度不快精度要求不高的冲压产品收料任务。
空气送料机送料速度相对来说比较慢,送料精度也不高,所以逐步淘汰了,不过它操作简单价格实惠。
塑料行业使用三合一干燥机的优势
顾名思义,干燥机是用来干燥原料的设备,那三合一干燥机是什么呢?即是集除湿、干燥、二段送料三种功能于一体的设备,特别适用于吸湿性较强的工程塑料原料。
随着塑料行业的快速发展,企业为达到更高的产能就需要用到自动化程度更高的三合一干燥机。
那么三合一干燥机的使用优势是什么呢?
塑料行业使用三合一干燥机的优势如下:
1、三合一干燥机集送料、除湿、干燥功能为一体,自动化程度高,应用于塑料生产车间,可以提高效率,带来更高的产能。
2、三合一干燥机可以用于各类塑胶原料、回收料的干燥,如PA、PBT、PC、PE、PET、PP、PVC等。
相比传统热风干燥机,可以缩短干燥时间,提高干燥效果,不受环境湿度的影响,是传统热风干燥机难以干燥的工程塑料原料干燥的最
3、三合一干燥机的构造简单,可靠性高。
全机采用微电脑控制,操作简单,性能稳定,能耗更低,干燥风量30~200 m3/hr。
能减少系统得耗电量,功效高,且体积小,不占空间,特别适用于无尘车间。
4、三合一干燥机是在完全封闭的系统中进行干燥原料的,可以防止干燥后的原料因为接触外界空气而再回潮,从而达到良好的干燥效果。
5、三合一干燥机能够干燥到0.02%以下的含水率,能解决原料透明度不佳,浇道粘住、气泡、银条、龟裂、尺寸安定性不佳、产生内应力、产品物性强度不足等问题,提高产品成型效果。
以上就是塑料行业使用三合一干燥机的优势了,我国是工业生产大国,所以很注重工业行业的生产效率,那么在如此注重生产效率的环境下,三合一干燥机相对于传统干燥机而言,会得到更多的认可和选择。
三合一送料机原理
三合一送料机是一种集材料架部分、矫正部分、送料部分于一体的自动化设备。
其工作原理主要包括以下几个方面:
1. 材料架部分:利用悬臂梁机构原理制造而成,负责支撑材料卷,并通过主轴控制实现间歇旋转。
2. 矫正部分:采用平行辊矫正法,通过控制辊子的速度和间距,对材料进行连续矫正,消除材料的不平整和波浪形。
3. 送料部分:通过伺服电机驱动送料滚筒夹持送料,实现连续稳定的送料动作。
同时,送料机构还配备有检测料环,并将料环量的检测信号反馈给开卷机,控制主轴电机的变速,以实现精确的送料长度控制。
此外,三合一送料机还具有自动送料、矫正和送料的三大功能,能够大大减少以前送料机的占地面积,提高生产效率。
其控制系统可以实时监测各种参数和状态,并进行相应的调整,确保设备的稳定运行和生产的顺利进行。
带式输送机的分类带式输送机是一种常用的物料输送机械,它可以将物料在水平或垂直方向上定向运输。
它的历史可以追溯到17世纪,早期的带式输送机只能用于简单的物料运输任务,如矿石的搬运。
经过几个世纪的发展,带式输送机已经成为更加先进的多功能机械设备,其设计和应用也越来越广泛。
带式输送机可以分为直行式带式输送机、角行式带式输送机、斜行式带式输送机和行走式带式输送机几种。
1、直行式带式输送机,是一种简单的使物料从点A到点B的输送设备。
它由电机、轴承、传动带和支架等组成。
电机驱动传动带运动,实现物料的输送,可以拧紧或松开传动带,以满足物料不同粒度的输送需求。
它通常用于沙、粉体和薄片的输送,也可以用于非粉体的输送。
2、角行式带式输送机,具有抛洒、防堵、绕曲和循环等特点,是一种更加复杂的物料输送机械。
它采用倾斜式或锥形带式传动,可以在水平面上绕弯转弯,也可以在垂直面上上下翻转,使物料能够在受到抛洒和防堵的作用下实现定向的运输。
角行式带式输送机可以应用在各种物料的输送,尤其是颗粒状物料,如灰渣、炉渣和矿石等,能够在同一系统内实现物料的循环输送,从而提高生产效率。
3、斜行式带式输送机,是一种新型的带式输送机,它可以将物料在斜面上定向输送。
它通过传动带将物料从点A到点B定向输送,沿着斜面上下运动,减少物体的滚动或掉落,从而提高物料的输送精度。
斜行式带式输送机主要用于钢铁、木材和矿山等行业中,可以替代传统的运输方式,从而提高生产效率。
4、行走式带式输送机,是带式输送机中最先进的一种,是一种特殊的传送设备,可以在不同的斜度或高度上进行物料的输送。
它通过带式传动原理将物料在水平或垂直的斜面上实现定向输送。
由于行走式带式输送机可以在空间有限的场所内实现物料的输送,因此目前在各个行业中被广泛应用,如建筑工地的机械材料输送,也可以用于铁路和高速公路的建设中。
从以上可以看出,带式输送机是一种多功能机械设备,它为各种物料的输送提供了便利,提高了传统运输方式的效率。
三合一过滤机,过滤洗涤真空干燥机,三合一多功能过滤器产品简介高温①③⑥煅烧1611干燥2988
三合一过滤机又称过滤洗涤干燥机,广泛用于制药、化工、农药、食品等行业的固液分离、晶体洗涤、粉体干燥,对各种物料有良好的适应性,尤其适用于难以过滤的浆料和易燃易爆、有毒、有挥发、易污染等物料。
三合一过滤机在一个设备内完成物料的过滤、洗涤和干燥三项工序,即从结晶固液悬浮液进料道原料干燥后自动排出的整个生产过程均在一个容器内完成,使原料生产设备总数减少,缩小厂房面积,降低劳动强度,也减少了物料受到污染和混淆的可能性。
三合一过滤机,过滤洗涤真空干燥机,三合一多功能过滤器工作原理三合一干燥机主要由传动部件、提升部件、刮刀机构、筒体组件、气动装置、滤盘、机架和相关管路检测控制仪器组成。
典型的工艺流程包括加料、过滤、干燥、冷却、卸料和清洗。
三合一过滤机,过滤洗涤真空干燥机,三合一多功能过滤器产品主要用途
●制药工业●精细化工
●食品工业●化学品
●聚合物和树脂产品●新能源、锂电池、镍氢电池●稀贵金属,铜、金、银、镍等●其它相关固液分离行业。
引言在原料药生产过程中,物料结晶后,为减少物料在转移过程中可能引起的物料损失及污染,破坏环境,通常将后续的物料过滤、洗涤及干燥工艺集中在一个设备主体中完成,这种设备简称为“三合一”设备。
最常见的用于药品生产的是平底形式的“三合一”设备,其在无菌原料药生产中有一定优势。
但是,平底形式的“三合一”设备仍存在一定缺陷,例如:圆形平底过滤面积小;侧面出料,导致出料不彻底;干燥效果不理想,干燥过程中的物料翻动小,换热效率低,干燥效果受限制等。
筒锥式过滤洗涤干燥“三合一”设备(以下简称为筒锥式“三合一”)的雏形开发始于1993年左右,在综合分析国内“三合一”设备优缺点的基础上,取长补短,历经五代开发升级,发展成为目前的洁净应用级机型,已被成功应用于原料药生产达10多年时间。
随着我国环保意识的日益增强以及原料药生产质量标准的逐步提高,筒锥式“三合一”的应用优势日渐显著。
本文以洁净级筒锥式“三合一”为例,对其基本结构及工作原理作简要介绍,着重探讨其在原料药生产中的应用优势。
一、锥形三合一过滤干燥器,筒锥式过滤洗涤一体机,多功能筒锥式三合一干燥机的基本结构及工作原理筒锥式“三合一”主要集固液分离过滤、滤饼洗涤及物料干燥工艺于一体。
1.1 基本结构本文以原料药生产中的洁净级筒锥式“三合一”为例,其主要结构如图1所示。
其中:a为防尘机构,其满足洁净区设备要求,可避免传动部件造成的粉尘污染;b为防爆传动机构,包含防爆主电机及减速机,其硬齿面齿轮减速机可强化传动能力,保证设备运行稳定;c为机架机构,采用洁净级主轴机封,多支撑点布局;d为喷淋机构,包括物料洗涤及设备在位清洁应用构件; e为主轴搅拌及内置换热系统,采用螺带式搅拌级悬挂式(底部无支点)搅拌机构; f为设备主体,包含换热夹套及外层保温构件;g为辅助维护机构,用于辅助锥体部件升降,便于拆机维护; h为过滤机构,包含过滤介质构件、在位反冲洗构件为全自动下展式出料阀,可实现全自动操作,采用平面底阀盖,无积料死角,可全面在位清洗。

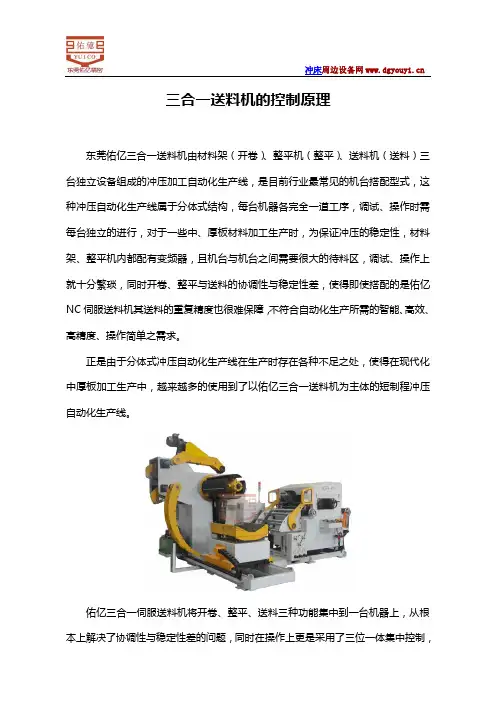

三合一送料机的控制原理东莞佑亿三合一送料机由材料架(开卷)、整平机(整平)、送料机(送料)三台独立设备组成的冲压加工自动化生产线,是目前行业最常见的机台搭配型式,这种冲压自动化生产线属于分体式结构,每台机器各完全一道工序,调试、操作时需每台独立的进行,对于一些中、厚板材料加工生产时,为保证冲压的稳定性,材料架、整平机内都配有变频器,且机台与机台之间需要很大的待料区,调试、操作上就十分繁琐,同时开卷、整平与送料的协调性与稳定性差,使得即使搭配的是佑亿NC伺服送料机其送料的重复精度也很难保障,不符合自动化生产所需的智能、高效、高精度、操作简单之需求。
正是由于分体式冲压自动化生产线在生产时存在各种不足之处,使得在现代化中厚板加工生产中,越来越多的使用到了以佑亿三合一送料机为主体的短制程冲压自动化生产线。
佑亿三合一伺服送料机将开卷、整平、送料三种功能集中到一台机器上,从根本上解决了协调性与稳定性差的问题,同时在操作上更是采用了三位一体集中控制,使整机的操作全部由独立的控制平台来完成,调试、操作简便,智能化程度高,上料、开卷、入料、整平、送料整个流程全部自动化完成,一位无需专业培训的操作人员也可完成操作,其实现生产效率与传统分体式冲压送料机生产线相比较提升10倍以上,生产成本低,产能高,同时整平、送料重复精度得到了最可靠的保障,可大幅提升冲压业主的产品市场竞争力。
佑亿三合一送料机实际使用时,操作人员通过7寸高精度触摸屏操作模块给予PLC系统(标配为日本三菱PLC)控制模块操作命令,通过PLC系统控制模块对操作命令运算处理,其首先启动料架部分的油压站提供油压动力给上料台车进行上料;材料架部分上料完成后,料架变频器驱动开卷马达转动,使与开卷马达连接设置的开卷主轴全自动化智能地放料。
PLC系统控制模块再根据参数命令送料伺服器驱动送料伺服马达(标配为日本安川伺服马达)工作,使送料整型平台运行整平及校正操作,确保精度高,从而实现由开卷、整平、伺服送料自动一体的自动运行。
佑亿精密 冲床送料机二合一与三合一的区别Ⅰ.从结构上讲,三合一伺服送料机结合了料卷架、上料台车、矫正机、送料机的功能,大大地缩小了以往送料装置所占的面积,且同时可配合冲床工作。
装在料卷架上的料卷是由料卷下方的感测器所控制,利用NC送料机可一面整平,一面将预先设定好长度的材料同步送入冲床模具内。
二合一送料机虽有料架矫直功能,但却要单独配送料机,占地面积更大Ⅱ.从精密度上讲三合一比二合一更好,因为三合一送料机整平后直接进入模具,而二合一是先矫正再送料,经过料弧之后整平度还是会有一些变化的,虽不影响质量,但操作还是没那么方便;不过如果在送很薄的材料时,二合一反而比三合一更好。
Ⅲ.从材料宽度来说,二合一比较适合200-600的材料,但三合一对材料的宽度没有要求,一般300-1800mm甚至更宽。
Ⅳ.从操作性能上来讲,二合一一般需要十几分钟并且要2个人以上协助才可以完成一次上料流程,而三合一从上料、开卷、整平到送料,给特么一个人几分钟就可以完成一套上料流程,自动化程度高,操作方便简单。
Ⅴ.从送料原理来讲,三合一送料机原理是通过油压装置的推杆驱动端部的端盖及四个楔形式滑块轴向运动,进而进而通过连杆拉动弧形瓦板,由于弧形瓦板内侧的连接块被限位滑块和限位挡板限制,无法向轴向移动,只能沿限位挡板上的径向条形孔作径向运动,从而实现弧形瓦板的径向运动,即实现收缩与张紧;在张紧状态下,启动动力装置通过链轮机构带动主轴旋转,在压卷装置的配合下实佑亿精密 现开卷。
二合一送料机由马达通过减速机皮带带动主轴,主轴带动材料架瓦板旋转,从而实现放料开卷的功能。
虽三合一送料总体比二合一送料机要有优势,但价格也更高昂,客户可根据自身的材料及购机预算进行对比,如有不明白的地方也可咨询佑亿精密自动化,佑亿有专业的业务人员为您提供帮助。
三合一送料机介绍与操作方法三合一送料机在各行业应用都十分广泛,当今社会越来越多的厂家采用机械化设备输送,这种方式代替人力劳动将成为必然,其具有较高的精确度,而且省时,省力,省材料,还大大减少了劳动强度,降低成本,节约资源。
三合一送料机做到了真正低成本,高回报,在今飞速发展的年代这种自动化产品受到许多厂家的青睐与喜欢!下面世翔小编来介绍下三合一送料机的具体操作方法吧!一、上料1、确定所有电路、油路、气路连接好且没有问题,打开电源,将运行模式置于手动模式;2、按“料架收缩”按钮,将料架收到最小;3、打开压料手臂气压开关,将箭头指向"A",此时压料手臂松开;4、按“台车后退”按钮,将台车退到最后端;5、将卷料竖直放在台车上,然后按“台车上升”或“台车下降”按钮,让卷料的中心尽量与料架中心重合;6、调整好卷料的中心后,按“台车前进”按钮,让料架穿过卷料的内圈,并尽可能让材料的中心线与矫正机的中心线重合;7、此时,按“料架扩张”按钮,让料架绷紧卷料的内圈;8、将压料手臂开关的箭头指向“B”,让压料手臂的压料轮压紧卷料的外圈;9、确定没有问题后,将台车退到最后端,装料完毕。
二、进料1、打开托料装置气控阀,让托料装置抬起托住材料,再打开压料装置气控阀,让压料滚筒抬起;2、放松进出料气缸;3、拉动卷料的一头,并放入整平机的上下滚轮之间;4、将电控箱上的运行模式开关置于手动模式;5、点动“整平前进”按钮,直到材料完全伸出整平机为止;6、调整两边的挡料轮锁紧,进料完毕。
注意:以上操作必须在手动模式下进行,自动模式下以上用到的按钮都无效。
三、调整1、调整矫正效果时,可取一段长约1.5米左右没有矫正的材料进行调试;2、矫正效果是矫正机的重要指标之一,本矫正机已将矫正调整过程简化,从而体现本机高效率低劳动强度的设计思想;3、在调整整平滚轮的时候应注意左右调整手轮应同步调整,可以参照标尺调整;4、将要加工的材料矫正到要求后就可送入卷料进行自动化生产。
摘要:从筒锥式过滤洗涤干燥“三合一”设备的基本结构及工作原理入手,以洁净级筒锥式“三合一”为例,从产品纯度、工艺适应性、自动化及实时监控、多方位CI P四个方面,探讨了其在原料药生产中的应用优势。
关键词:筒锥式“三合一”;原料药生产;应用优势;新版G M P0引言在原料药生产过程中,物料结晶后,为减少物料在转移过程中可能引起的物料损失及污染,破坏环境,通常将后续的物料过滤、洗涤及干燥工艺集中在一个设备主体中完成,这种设备简称为“三合一”设备。
最常见的用于药品生产的是平底形式的“三合一”设备,其在无菌原料药生产中有一定优势。
但是,平底形式的“三合一”设备仍存在一定缺陷,例如:圆形平底过滤面积小;侧面出料,导致出料不彻底;干燥效果不理想,干燥过程中的物料翻动小,换热效率低,干燥效果受限制等。
筒锥式过滤洗涤干燥“三合一”设备(以下简称为筒锥式“三合一”)的雏形开发始于1993年左右,在综合分析国内“三合一”设备优缺点的基础上,取长补短,历经五代开发升级,发展成为目前的洁净应用级机型,已被成功应用于原料药生产达10多年时间。
随着我国环保意识的日益增强以及原料药生产质量标准的逐步提高,筒锥式“三合一”的应用优势日渐显著。
本文以洁净级筒锥式“三合一”为例,对其基本结构及工作原理作简要介绍,着重探讨其在原料药生产中的应用优势。
1筒锥式“三合一”的基本结构及工作原理筒锥式“三合一”主要集固液分离过滤、滤饼洗涤及物料干燥工艺于一体。
1.1基本结构本文以原料药生产中的洁净级筒锥式“三合一”为例,其主要结构如图1所示。
图1洁净级筒锥式“三合一”结构a—防尘机构b—防爆传动机构c—机架机构d—喷淋机构e—主轴搅拌及内置换热系统f—设备主体g—辅助维护机构h—过滤机构i—全自动下展式出料阀其中:a为防尘机构,其满足洁净区设备要求,可避免传动部件造成的粉尘污染;b为防爆传动机构,包含防爆主电机及减速机,其硬齿面齿轮减速机可强化传动能力,保证设备运行稳定;c为机架机构,采用洁净级主轴机封,多支撑点布局;d为喷淋机构,包括物料洗涤及设备在位清洁应用构件;e为主轴搅拌及内置换热系统,采用螺带式搅拌级悬挂式(底部无支点)搅拌机构;f为设备主体,包含换热夹套及外层保温构件;g为辅助维护机构,用于辅助锥体部件升降,便于拆机维护;h为过滤机构,包含过滤介质构件、在位反冲洗构件(R eve r se C I P,R CI P);i为全自动下展式出料阀,可实现全自动操作,采用平面底阀盖,无积料死角,可全面在位清洗。
常用输送设备的分类和特点输送流水线是生产中应用于物料、产品输送的流水线设备统称。
输送流水线在现代工业生产中发挥着重要作用,在食品、电子产品包装、化工、家电组装、汽车制造等行业都有应用。
输送流水线是指在一定的线路上连续输送物料的物料搬运机械,又称流水线。
输送流水线可进行水平、倾斜和垂直输送,也可组成空间输送线路,输送线路一般是固定的。
输送机输送能力大,运距长,还可在输送过程中同时完成若干工艺操作,所以应用十分广泛。
常州市罗军机械设备有限公司专业从事工程机械行业、客车行业、汽车行业及其它各种机械的全套涂装线、输送流水线、电泳线、各种装配线、抛丸设备、环保设备以及非标设备的开发、设计、制造、安装、调试等一条龙服务。
公司主要涂装产品有化学前处理设备、电泳设备、抛丸室、各种喷漆室、烘干室、流平室、打磨室及各种环保设备等。
输送产品有自行葫芦输送系统、摩擦输送系统、摆杆式输送机、自行小车输送系统、雪撬输送系统、非同步装配输送线、悬挂输送机、积放式悬挂输送机、板式输送机、三轨链式输送机、双板链、单板链等。
下面由常州市罗军机械设备有限公司为大家讲述下输送设备的分类和特点。
输送流水线其实就是流水线设备中用于产品生产输送的设备,依据输送链条(板)的不同可以分为以下几类:1、皮带输送线:皮带输送线是我们常见的一种生产设备,应用范围也比较广泛,在食品、电子、包装、化工等行业都有应用。
2、滚筒输送线:滚筒输送线又可分为无动力和动力两种输送形式,在包装行业应用广泛,同时也会在一些其他生产设备中用于辅助输送。
3、链板输送线:链板输送线是以金属板为输送链,可以承载大宗、较重的物品,因此,链板输送线比较适合应用于重工业生产,如汽车制造、电视机生产等。
4、网带输送线:网带输送线是以金属网为输送载体的流水线设备,常用于产品的烘干。
5、悬挂输送线:悬挂输送线就是悬挂链输送线,以悬挂的方式完成产品的输送,常与链板输送线一起应用于汽车制造等行业。
各种送料机构特点及应用(1)、带式输送机带式输送机是一种生产技术成熟、使用极为广泛的输送设备,具有最典型的连续输送机的特点,近年来发展很快。
其主要优点:1、结构简单,自重轻,容易制造;2、输送路线布置灵活,适应性广,可输送多种物料;3、输送速度快,输送距离长,输送能力大,能耗低;4、可连续输送,工作平稳,不损伤被输送物料;操作简单,安全可靠,保养检修容易,维修管理费用低。
带式输送机的主要缺点是输送带易磨损,且其成本大(约占输送机造价的40%);需用大量滚动轴承;在中间卸料时必须加装卸料装置;普通胶带式不适用于输送倾角过大的场合。
目前,带式输送机已经标准化、系列化、性能不断完善,而且不断有新机型问世。
(2)、埋刮板输送机埋刮板输送机的主要优点是:适用范围广,输送物料的品种多,其他连续输送机械难以输送的物料,许多都可以采用埋刮板输送机进行输送;密封性能好,物料在封闭的机槽内输送,不抛撒,不泄露,能防尘、防水、防毒、防爆,大大改善了劳动条件,防止环境污染;工艺布置十分灵活,可用于各不同方向的物料输送;容易实现多点加料或多点卸料;体积小,占地面积小,可在比较狭窄的工作场地使用;输送过程中物料与刮板链条之间基本上无相对运动,故对物料的损伤小;安装容易,操作、维修方便,运行安全可靠。
埋刮板输送机的缺点是:输送距离和提升高度有一定的限制;刮板链条与机槽的磨损较大,磨损部位主要是链条关节处、机槽底板及导轨,特别是输送磨琢性粉尘状物料时磨损更为严重;功率消耗较大;不适于输送粘性大的、悬浮性大的、块度较大的及磨损性很大的物料。
(3)、斗式提升机斗式提升机的优点是结构简单、紧凑、维修方便、占地面积小;有良好的密封性,可避免灰尘飞扬;生产率大,提升高度大;工作平稳可靠,噪声低;耗用动力少(若与气力输送相比,仅为气力输送的1/10~1/5);如果将提升机底部插入料堆,能自动取料而不需要专门的供料设备,可用于散料卸船、卸车等。
中板三合一送料机的结构与操作目前市场常见的三合一送料机之入料机构,当卷料较厚时,因材料弹性较大,导致入料极不方便,且大多数入料机构太过于理想化,原理为在入料的时候,当料头进入至两夹送辊之间时,压料辊压下,将料头由向上卷压为向下卷,以方便入料,实际使用时,由于进入夹送辊之间的料头长度无法精度控制,且当料头进入压料位置时无法清确定位,材料会在辊筒之间打滑。
为了彻底解决客户使用三合一送料机时的不便,佑亿中板三合一送料机做了针对性的优化改进:本机采用光电料弧控制系统,送料出口装料架装置,压料壁装置,送料线高度采用先进蜗轮调整装置,带表手轮调节,料加含空压碟式刹车装置,料架变频调速。
那么佑亿中板三合一送料机送料步骤是如何的呢?1、开动矫正机或材料架,将材料缓慢放出;2、点动整平轮上升或整平轮下降按钮,调整上下轮之间的间隙,最后用手动进行精校调整;3、压料弹簧的作用是施加压力给上滚轮,使上滚轮能够压住材料,并将材料送出,故压力应以材料不会打滑为原则,料厚时应压力大一些;4、设定好送料长度后,看实际情况,设定好相应的送料速度,有关设定的方法,后面将作详细介绍;5、送料的有关参数设定时,由于约数的原因,实际的送料长度与设定的数值不太一样,所以应在手动模式下,按送料测试、冲床、行程、冲压、调整好送料的实际长度;6、当模具内导销尖端进入导销孔时,可调整放松丝杆至碰到放松支架的轴承,直至材料放松为止,并将丝杆螺母锁紧(气动放松的送料机,则应调整好放松的角度,即在下死±15°左右);7、送料开始的调整是由冲床的旋转凸轮来调整,所谓送料开始信号,就是要以冲床曲轴的哪个角度开始送料,本机送料的角度推荐值为9点到3点(240°-90°);8、设置完成后,应先单冲试模,调整好后方可连续生产。
本公司生产的冲床三合一送料机、伺服三合一送料机、薄板三合一送料机、高强板三合一送料机、厚板三合一送料机,采用的都是高技术、高效率的运作方式,在所有的冲床设备当中,三合一的冲床送料机可以说是最为先进的设备。
