蓝牙基础

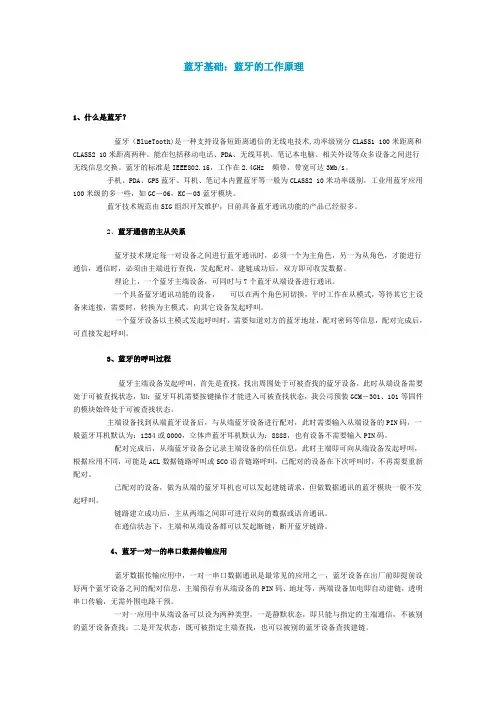

蓝牙基础：蓝牙的工作原理1、什么是蓝牙？蓝牙（BlueTooth)是一种支持设备短距离通信的无线电技术,功率级别分CLASS1 100米距离和CLASS2 10米距离两种。

能在包括移动电话、PDA、无线耳机、笔记本电脑、相关外设等众多设备之间进行无线信息交换。

蓝牙的标准是IEEE802.15，工作在2.4GHz 频带，带宽可达3Mb/s。

手机、PDA、GPS蓝牙、耳机、笔记本内置蓝牙等一般为CLASS2 10米功率级别，工业用蓝牙应用100米级的多一些，如GC－06，KC－03蓝牙模块。

蓝牙技术规范由SIG组织开发维护，目前具备蓝牙通讯功能的产品已经很多。

2、蓝牙通信的主从关系蓝牙技术规定每一对设备之间进行蓝牙通讯时，必须一个为主角色，另一为从角色，才能进行通信，通信时，必须由主端进行查找，发起配对，建链成功后，双方即可收发数据。

理论上，一个蓝牙主端设备，可同时与7个蓝牙从端设备进行通讯。

一个具备蓝牙通讯功能的设备，可以在两个角色间切换，平时工作在从模式，等待其它主设备来连接，需要时，转换为主模式，向其它设备发起呼叫。

一个蓝牙设备以主模式发起呼叫时，需要知道对方的蓝牙地址，配对密码等信息，配对完成后，可直接发起呼叫。

3、蓝牙的呼叫过程蓝牙主端设备发起呼叫，首先是查找，找出周围处于可被查找的蓝牙设备，此时从端设备需要处于可被查找状态，如：蓝牙耳机需要按键操作才能进入可被查找状态，我公司预装GCM－301、101等固件的模块始终处于可被查找状态。

主端设备找到从端蓝牙设备后，与从端蓝牙设备进行配对，此时需要输入从端设备的PIN码，一般蓝牙耳机默认为：1234或0000，立体声蓝牙耳机默认为：8888，也有设备不需要输入PIN码。

配对完成后，从端蓝牙设备会记录主端设备的信任信息，此时主端即可向从端设备发起呼叫，根据应用不同，可能是ACL数据链路呼叫或SCO语音链路呼叫，已配对的设备在下次呼叫时，不再需要重新配对。

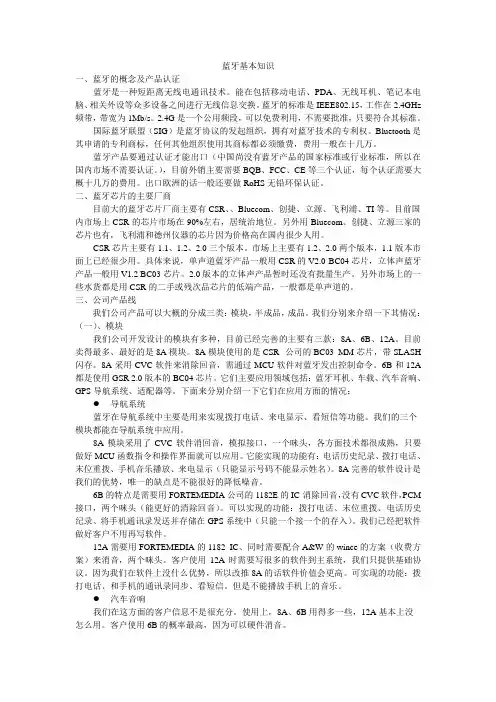

蓝牙基本知识一、蓝牙的概念及产品认证蓝牙是一种短距离无线电通讯技术。

能在包括移动电话、PDA、无线耳机、笔记本电脑、相关外设等众多设备之间进行无线信息交换。

蓝牙的标准是IEEE802.15，工作在2.4GHz 频带，带宽为1Mb/s。

2.4G是一个公用频段，可以免费利用，不需要批准，只要符合其标准。

国际蓝牙联盟（SIG）是蓝牙协议的发起组织，拥有对蓝牙技术的专利权。

Bluetooth是其申请的专利商标，任何其他组织使用其商标都必须缴费，费用一般在十几万。

蓝牙产品要通过认证才能出口（中国尚没有蓝牙产品的国家标准或行业标准，所以在国内市场不需要认证。

），目前外销主要需要BQB、FCC、CE等三个认证，每个认证需要大概十几万的费用。

出口欧洲的话一般还要做RoHS无铅环保认证。

二、蓝牙芯片的主要厂商目前大的蓝牙芯片厂商主要有CSR、、Bluecom、创捷、立源、飞利浦、TI等。

目前国内市场上CSR的芯片市场在90%左右，居统治地位。

另外用Bluecom、创捷、立源三家的芯片也有，飞利浦和德州仪器的芯片因为价格高在国内很少人用。

CSR芯片主要有1.1、1.2、2.0三个版本。

市场上主要有1.2、2.0两个版本，1.1版本市面上已经很少用。

具体来说，单声道蓝牙产品一般用CSR的V2.0 BC04芯片，立体声蓝牙产品一般用V1.2 BC03芯片。

2.0版本的立体声产品暂时还没有批量生产。

另外市场上的一些水货都是用CSR的二手或残次品芯片的低端产品，一般都是单声道的。

三、公司产品线我们公司产品可以大概的分成三类：模块，半成品，成品。

我们分别来介绍一下其情况：（一）、模块我们公司开发设计的模块有多种，目前已经完善的主要有三款：8A、6B、12A。

目前卖得最多、最好的是8A模块。

8A模块使用的是CSR 公司的BC03 MM芯片，带SLASH 闪存。

8A采用CVC软件来消除回音，需通过MCU软件对蓝牙发出控制命令。

6B和12A 都是使用GSR 2.0版本的BC04芯片。

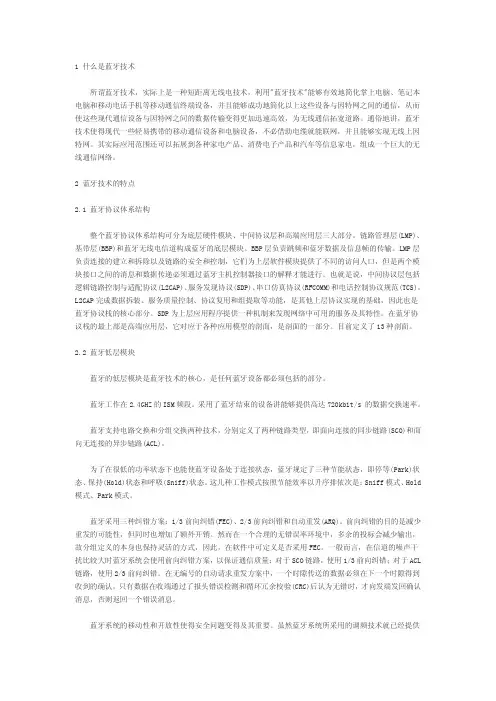

1什么是蓝牙技术所谓蓝牙技术，实际上是一种短距离无线电技术，利用"蓝牙技术"能够有效地简化掌上电脑、笔记本电脑和移动电话手机等移动通信终端设备，并且能够成功地简化以上这些设备与因特网之间的通信，从而使这些现代通信设备与因特网之间的数据传输变得更加迅速高效，为无线通信拓宽道路。

通俗地讲，蓝牙技术使得现代一些轻易携带的移动通信设备和电脑设备，不必借助电缆就能联网，并且能够实现无线上因特网。

其实际应用范围还可以拓展到各种家电产品、消费电子产品和汽车等信息家电，组成一个巨大的无线通信网络。

2蓝牙技术的特点2.1蓝牙协议体系结构整个蓝牙协议体系结构可分为底层硬件模块、中间协议层和高端应用层三大部分。

链路管理层(L M P)、基带层(B B P)和蓝牙无线电信道构成蓝牙的底层模块。

B B P层负责跳频和蓝牙数据及信息帧的传输。

L M P层负责连接的建立和拆除以及链路的安全和控制，它们为上层软件模块提供了不同的访问人口，但是两个模块接口之间的消息和数据传递必须通过蓝牙主机控制器接口的解释才能进行。

也就是说，中间协议层包括逻辑链路控制与适配协议(L2C A P)、服务发现协议(S D P)、串口仿真协议(R F C O M M)和电话控制协议规范(T C S)。

L2C A P完成数据拆装、服务质量控制、协议复用和组提取等功能，是其他上层协议实现的基础，因此也是蓝牙协议栈的核心部分。

S D P为上层应用程序提供一种机制来发现网络中可用的服务及其特性。

在蓝牙协议栈的最上部是高端应用层，它对应于各种应用模型的剖面，是剖面的一部分。

目前定义了13种剖面。

2.2蓝牙低层模块蓝牙的低层模块是蓝牙技术的核心，是任何蓝牙设备都必须包括的部分。

蓝牙工作在2.4G H Z的I S M频段。

采用了蓝牙结束的设备讲能够提供高达720k b i t/s的数据交换速率。

蓝牙支持电路交换和分组交换两种技术，分别定义了两种链路类型，即面向连接的同步链路(S C O)和面向无连接的异步链路(A C L)。

蓝牙技术原理蓝牙技术是一种短距离的无线数据传输技术，可用于连接两台或多台远距离设备。

它使用了双向短帧数据传输技术，能够非常快速传输数据，从而取代对有线网络传输的需求。

蓝牙技术的核心是一种称为蓝牙芯片的微处理器，它是一种支持低延迟、低功耗、无线数据传输的单片机芯片。

它使用无线电波发射和接收信号，来实现低功耗的无线连接。

蓝牙技术的工作原理是，它使用特殊的网络协议来实现无线电功率的数据传输。

它包含以下部分：1.蓝牙基础:蓝牙基础是实现蓝牙技术的基础技术，它包括宽频数据传输、接收、发射和抗干扰技术。

2.蓝牙网络:蓝牙网络是一种基于双向短帧数据传输技术，它支持多种设备作为客户端和服务器之间的网络。

3.蓝牙服务:蓝牙服务提供的是简单的接口，它使得客户端可以很容易地与远程设备通信。

4.蓝牙安全性:蓝牙安全性技术使得客户端可以使用蓝牙连接而不必担心安全问题。

它提供了许多认证和加密机制，以防止设备和网络的数据泄露。

蓝牙技术的商业应用范围很广，可以用于对人机交互、信息共享、远程控制、物联网（IoT）等应用中。

有很多型号的蓝牙芯片可以根据客户的要求来定制。

蓝牙技术已经成为许多无线应用的核心技术，因为它的传输速度快，功耗小，操作简单，并且可以在同样的频段上进行抗干扰处理。

随着移动终端设备和物联网应用的普及，蓝牙技术将会发挥更大作用。

总之，蓝牙技术是一种高效、灵活、安全稳定的无线技术，目前已经广泛应用于各种无线终端设备中，并有了相当大的发展。

它提供了一种稳定、低功耗、高效率的数据传输服务，使得设备之间的互联网更加可靠，更精确。

随着蓝牙技术的进一步发展，它将会在未来的科技应用方面发挥更大的作用。

蓝牙基础必学知识点
1. 蓝牙是一种无线通信技术，可通过短距离无线信号传输数据。

2. 蓝牙可以连接多个设备，并使它们之间实现数据传输和通信。

3. 蓝牙技术使用2.4 GHz的ISM频段进行通信，运行距离通常为10米。

4. 蓝牙设备通常分为主设备和从设备。

主设备用于发起连接和控制连接，从设备用于接受连接和传输数据。

5. 蓝牙设备通过建立蓝牙连接来进行通信，连接可以是单向的或双向的。

6. 蓝牙使用蓝牙协议栈来处理通信过程，包括物理层、链路层、网络
层和应用层。

7. 蓝牙可以支持多种数据传输模式，包括串口通信、音频传输、文件
传输等。

8. 蓝牙设备可以通过扫描和配对来建立连接，配对可以使用PIN码或
简化的配对码。

9. 蓝牙设备可以通过蓝牙配置文件进行兼容性管理，不同的配置文件
适用于不同的应用场景。

10. 蓝牙技术广泛应用于各种设备，包括手机、耳机、扬声器、键盘、鼠标、汽车、家电等。

蓝牙的基础知识嘿，咱来说说蓝牙的基础知识哈。

有一回啊，我想买个无线耳机，就去商场里逛。

售货员给我推荐了好几款，都说有蓝牙功能。

我这时候就懵了，啥是蓝牙啊？售货员就给我解释了一通，我这才有点明白。

蓝牙呢，简单来说就是一种能让不同设备之间无线连接的技术。

比如说，你的手机和无线耳机之间，不用插线，就能通过蓝牙连接起来，可方便了。

我记得有一次，我在路上看到一个人戴着无线耳机，一边走一边听音乐，可自在了。

我就想，这蓝牙技术可真厉害。

蓝牙的连接范围一般不是特别远。

大概也就几米到十几米吧。

要是离得太远了，信号就不好了。

我有一次在家里，手机放在客厅，我拿着无线耳机去了卧室，就有点断断续续的。

我还以为耳机坏了呢，后来才发现是离得太远了。

蓝牙连接也挺简单的。

一般就是打开设备的蓝牙功能，然后搜索附近的设备，找到要连接的那个，点一下就可以了。

我买了无线耳机回家后，按照说明书上的步骤，很快就和手机连接上了。

那感觉，就像找到了一个新伙伴。

而且啊，现在很多设备都有蓝牙功能呢。

除了无线耳机，还有蓝牙音箱、蓝牙鼠标、蓝牙键盘啥的。

我有个朋友就有一个蓝牙音箱，小小的，但是声音可大了。

我们一起出去玩的时候，他就把蓝牙音箱拿出来，连接上手机，放音乐听。

大家都觉得可好玩了。

蓝牙还有一个好处，就是比较省电。

不像有些无线技术，用一会儿就没电了。

我用我的无线耳机，充一次电可以用好几个小时呢。

这可省了不少事儿。

总之啊，蓝牙技术虽然看起来挺复杂，但是用起来还挺方便的。

以后要是再买设备，我肯定还会优先考虑有蓝牙功能的。

嘿嘿。

蓝牙的结构体系蓝牙协议栈的体系结构如图1 所示。

它是由底层硬件模块，中间层和高端应用层三大部分组成。

1. 蓝牙的底层模块底层模块是蓝牙技术的核心模块，所有嵌入蓝牙技术的设备都必须包括底层模块。

它主要由链路管理层LMP（Link Manager Protocol）、基带层BB（Base Band）和射频RF（Radio Frequency）组成。

其功能是：无线连接层（RF）通过2.4GHz无需申请的ISM 频段，实现数据流的过滤和传输；它主要定义了工作在此频段的蓝牙接收机应满足的需求；其带层（BB）提供了两种不同的物理链路（同步面向连接链路SCO Synchronous Connection Oriented 和异步无连接链路ACLAsynchronous Connection Less），负责跳频和蓝牙数据及信息帧的传输，且对所有类型的数据包提供了不同层次的前向纠错码FEC（ Forward ErrorCorrection）或循环沉余度差错校验CRC（Cyclic Redundancy Check）；LMP 层负责两个或多个设备链路的建立和拆除及链路的安全和控制，如鉴权和加密、控制和协商基带包的大小等，它为上层软件模块提供了不同的访问入口；蓝牙主机控制器接口HCI（Host Controller Interface）由基带控制器、连接管理器、控制和事件寄存器等组成。

它是蓝牙协议中软硬件之间的接口，提供了一个调用下层BB、LM、状态和控制寄存器等硬件的统一命令，上、下两个模块接口之间的消息和数据的传递必须通过HCI 的解释才能进行。

HCI 层以上的协议软件实体运行在主机上，而HCI 以下的功能由蓝牙设备来完成，二者之间通过传输层进行交互。

2. 中间协议层中间协议层由逻辑链路控制与适配协议L2CAP（Logical Link Control andAdaptation Protocol）、服务发现协议SDP（Service Discovery Protocol）、串口仿真协议或称线缆替换协议（RFCOM）和二进制电话控制协议TCS elephonyControl protocol Specification）组成。
