优先数和优先数系优秀课件

优先数系一、定义优先数系优先数系是公比为10的5、10、20、40、80次方根，且项值中含有10的整数幂的几何级数的常用圆整值。

基本系列表和补充系列R80表中列出的1---10这个范围与其一致，这个优先数系可向两个方向无限延伸，表中值乘以10的正整数幂或负整数幂后即可得其他十进制项值。

优先数系是国际上统一的数值分级制度。

目前我国的国家标准为GB 321-64，国际标准为ISO3、ISO17、ISO497。

优先数系有很多优点，工程技术上的各种参数指标，特别是需要分档分级的参数指标，采用优先数系可以防止数值传播的紊乱。

优先数系不仅适用于标准的制订，而且适用于标准制订以前的规划、设计阶段，从而把产品品种的发展，从一开始就引导到合理的标准化的轨道上。

优先数系由一些十进制等比数列构成，数列的简号为Rr。

二、优先数的由来十九世纪末，法国的雷诺为了对气球上使用的绳索规格进行简化，做出这样的规定，简化后形成的尺寸规格系列，每进5项值增大10倍（十进几何级数）。

三、其它相关术语1.优先数 perferred numbers符合R 5,R10,R20,R40和R80系列的圆整值。

2.基本系列basic seriesR5,R10,R20和R40四个系列是优先数系中的常用系列。

注1 基本系列中的优先数常用值，对计算值的相对误差在+1.26%一一1.01%范围内。

R5 ≈1.60R10≈1.2R20≈1.12R40≈1.063.系列代号designation of series优先数的所有系列均以字母R为符号开始。

4.序号 serial numbers表明优先数排列次序的一个等差数列，它从优先数1.00的序号0开始计算。

5.计算值 calculated values对理论值取五位有效数字的近似值，计算值对理论值的相对误差小于1/20000.注 :在作参数系列的精确计算时可用来代替理论值。

6.补充系列 R80 Complementary R80 seriesR80系列称为补充的系列，它的公比大约等于1.03，仅在参数分级很细或基本系列中的优先数不能适应实际情况时，才可考虑采用。

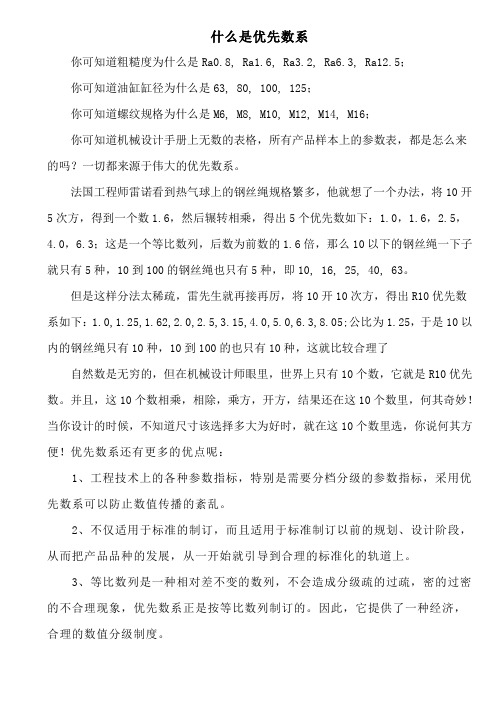

什么是优先数系你可知道粗糙度为什么是Ra0.8, Ra1.6, Ra3.2, Ra6.3, Ra12.5；你可知道油缸缸径为什么是63, 80, 100, 125；你可知道螺纹规格为什么是M6, M8, M10, M12, M14, M16；你可知道机械设计手册上无数的表格，所有产品样本上的参数表，都是怎么来的吗？一切都来源于伟大的优先数系。

法国工程师雷诺看到热气球上的钢丝绳规格繁多，他就想了一个办法，将10开5次方，得到一个数1.6，然后辗转相乘，得出5个优先数如下：1.0，1.6，2.5，4.0，6.3；这是一个等比数列，后数为前数的1.6倍，那么10以下的钢丝绳一下子就只有5种，10到100的钢丝绳也只有5种，即10, 16, 25, 40, 63。

但是这样分法太稀疏，雷先生就再接再厉，将10开10次方，得出R10优先数系如下：1.0,1.25,1.62,2.0,2.5,3.15,4.0,5.0,6.3,8.05;公比为1.25，于是10以内的钢丝绳只有10种，10到100的也只有10种，这就比较合理了自然数是无穷的，但在机械设计师眼里，世界上只有10个数，它就是R10优先数。

并且，这10个数相乘，相除，乘方，开方，结果还在这10个数里，何其奇妙！当你设计的时候，不知道尺寸该选择多大为好时，就在这10个数里选，你说何其方便！优先数系还有更多的优点呢：1、工程技术上的各种参数指标，特别是需要分档分级的参数指标，采用优先数系可以防止数值传播的紊乱。

2、不仅适用于标准的制订，而且适用于标准制订以前的规划、设计阶段，从而把产品品种的发展，从一开始就引导到合理的标准化的轨道上。

3、等比数列是一种相对差不变的数列，不会造成分级疏的过疏，密的过密的不合理现象，优先数系正是按等比数列制订的。

因此，它提供了一种经济，合理的数值分级制度。

4、优先数系是国际上统一的数值制度，可用于各种量值的分级，以便在不同的地方都能优先选用同样的数值，这就为技术经济工作上统一，简化和产品参数的协调提供了基础。

优先数系一、定义优先数系优先数系是公比为10的5、10、20、40、80次方根，且项值中含有10的整数幂的几何级数的常用圆整值。

基本系列表和补充系列R80表中列出的1---10这个范围与其一致，这个优先数系可向两个方向无限延伸，表中值乘以10的正整数幂或负整数幂后即可得其他十进制项值。

优先数系是国际上统一的数值分级制度。

目前我国的国家标准为GB 321-64，国际标准为ISO3、ISO17、ISO497。

优先数系有很多优点，工程技术上的各种参数指标，特别是需要分档分级的参数指标，采用优先数系可以防止数值传播的紊乱。

优先数系不仅适用于标准的制订，而且适用于标准制订以前的规划、设计阶段，从而把产品品种的发展，从一开始就引导到合理的标准化的轨道上。

优先数系由一些十进制等比数列构成，数列的简号为Rr。

二、优先数的由来十九世纪末，法国的雷诺为了对气球上使用的绳索规格进行简化，做出这样的规定，简化后形成的尺寸规格系列，每进5项值增大10倍（十进几何级数）。

三、其它相关术语1.优先数 perferred numbers符合R 5,R10,R20,R40和R80系列的圆整值。

2.基本系列basic seriesR5,R10,R20和R40四个系列是优先数系中的常用系列。

注1 基本系列中的优先数常用值，对计算值的相对误差在+1.26%一一1.01%范围内。

R5 ≈1.60R10≈1.2R20≈1.12R40≈1.063.系列代号designation of series优先数的所有系列均以字母R为符号开始。

4.序号 serial numbers表明优先数排列次序的一个等差数列，它从优先数1.00的序号0开始计算。

5.计算值 calculated values对理论值取五位有效数字的近似值，计算值对理论值的相对误差小于1/20000.注 :在作参数系列的精确计算时可用来代替理论值。

6.补充系列 R80 Complementary R80 seriesR80系列称为补充的系列，它的公比大约等于1.03，仅在参数分级很细或基本系列中的优先数不能适应实际情况时，才可考虑采用。

优先数和优先数系
机械产品总有自己一系列技术参数，在设计中常会遇到数据的选取问题，几何量公差最终也是数据的选取问题，如：产品分类、分级的系列参数的规定；公差数值的规定等。

对各种技术参数值协调、简化和统一是标准化的重要内容。

优先数系就是对各种技术参数的数值进行协调、简化和统一的科学数值制度。

优先数和优先数系标准是重要的基础标准。

国家标准GB/T321-2005《优先数和优先数系》给出了制定标准的数值制度，也是国际上通用的科学数值制度。

优先数系是公比为510、1010、2010、4010、8010，分别用R5、R10、R20、R40、R80表示，其中前4个为基本系列，R80为补充系列，仅用于分级很细的特殊场合。

按公比计算得到的优先数的理论值，除10的整数次幂外，都是无理数，工程技术上不便直接使用，实际应用的都是经过圆整后的近似值。

根据圆整的精确程度，可分为：计算值：对理论值取5位有效数字，供精确计算；常用值：即经常使用的优先数，取3位有效数字。

表1-1中列出了1~10范围内基本系列的常用值和计算值。

可将表中所列优先数乘以10,100，…，或乘以0.1,0.01，…，即可得到所需的优先数，例如R5系列从10开始取数，依次为10,16,25,40，…。

表错误!文档中没有指定样式的文字。

-1 优先数系的基本系列（摘自GB321-2005）
优先数系中的所有数都为优先数，即都为符合R5、R10、R20、R40和R80系列的圆整值。

在生产中，为满足用户各种需要，同一种产品的同一参数从大到小取不同的值，从而形成不同规格的产品系列。

公差数值的标准化，也是以优先数系来选数值。

前人的智慧–优先数系(优先数\优先系数)你可知道粗糙度为什么是0.8, 1.6, 3.2, 6.3, 12.5你可知道油缸缸径为什么是63, 80, 100, 125你可知道油缸压力为什么是6.3, 16, 25, 31.5你可知道螺纹规格为什么是6, 8, 10, 12, 14, 16你可知道机械设计手册上无数的表格，所有产品样本上的参数表，都是怎么来的？一切都来源于伟大的优先数系。

法国工程师雷诺看到热气球上的钢丝绳规格繁多，他就想了一个办法，将10开5次方，得到一个数1.6，然后辗转相乘，得出5个优先数如下：1.01.62.54.06.3这是一个等比数列，后数为前数的1.6倍，那么10以下的钢丝绳一下子只有5种，10到100的钢丝绳也只有5种，即10, 16, 25, 40, 63。

但是这样分法太稀疏，雷先生就再接再厉，将10开10次方，得出R10优先数系如下：1.01.251.622.02.53.154.05.06.38.05公比为1.25，于是10以内的钢丝绳只有10种，10到100的也只有10种，这就比较合理了。

这时肯定有人说，这个数列，前面的数字好像相差不大，如1.0和1.25，简直没差别嘛，平常我就四舍五入了，但6.3和8.0间隔就大了，这样合理吗？合理不合理，我们打个比方。

比如说自然数1、2、3、4、5、6、7、8、9，看起来很顺溜，我们用这个数列来发工资，给张三发1000，给李四发2000，两人皆心服。

突然通货膨胀，给张三发8000，给李四发9000。

以前李四工资是张三的2倍，现在变成1.12倍。

你说李四能愿意吗？他可是主管哪，给他发16000还差不多，张三是不会埋怨说主管比他多8000的。

这个自然界的事物，有两种比较方法，就是“相对”与“绝对”！优先数系是相对的。

有人说他的产品规格有10吨，20吨，30吨，40吨的，现在看来就不合理了吧？如果你取两倍的话，应该是10吨，20吨，40吨，80吨，或者保住头尾，也应该是10吨，16吨，25吨，40吨，公比为1.6才合理。

R20 优先数及优先数系优先数及优先数系由于各种产品的特征互不相同，不可能都按一个公比形成系列，客观上需要这样一种数列，即项数较少的数列包含在项数较多的数列中，并且按照十进的规律能向两端无限延伸，这就是优先数列。

优先数和优先数系是一种科学的数值制度，它是一种无量纲的分级数系，适用于各种量值的分级。

它又是十进几何级数，它对于标准化对象的简化和协调起着重要作用。

因此，又是国际上一项统一的重要基础标准。

一、什么是优先数系和优先数优先数是由公比分别为5√10、10√10、20√10、40√10和80√10，且项值中含有10的整数幂的理论等比数列导出的一组近似等比的数列。

各数列分别用符号R5，R10，R20，R40和R80表示。

称为R5数系、R10数系、R20数系、R40数系和R80数系。

即：R5数系：以5√10≈1.60为公比形成的数系；R10数系：以10√10≈1.25为公比形成的数系；R20数系：以20√10≈1.12为公比形成的数系；R40数系：以40√10≈1.06为公比形成的数系；以上称为基本系列。

R80数系：以80√10≈1.03为公比形成的数系；它称为补充系列。

仅在参数分级很细，基本系列不能适应实际情况时，才可靠考虑采用。

优先数系中有任一个项值均称为优先数。

根据GB321的规定，优先数和优先数系适用于各种量值的分级，特别是在确定产品的参数或参数系列时，必须按该标准的规定最大限度地采用，这就是“优先”的含义。

二、优先数系标准的由来十九世纪末，法国的雷诺（C·Renard)为了对气球上使用的绳索规格进行简化，做出这样的规定，简化后形成的尺寸规格系列，每进5项值增大10倍（十进几何级数）。

设a为起始项q为公比，由上述规定可得关系式：a*q5 = 10a，即可求得公比q=5√10由此得出下系数a*(5√10)0、a*(5√10)1、a*(5√10)2、a*(5√10)3 、a*(5√10)4 、10a加以圆整，用以对绳索尺寸系列进行分级，结果把425中规格简化成17种。

机械设计之优先系数前人的智慧–优先数系(优先数\优先系数)你可知道粗糙度为什么是0.8, 1.6, 3.2, 6.3, 12.5你可知道油缸缸径为什么是63, 80, 100, 125你可知道油缸压力为什么是6.3, 16, 25, 31.5你可知道螺纹规格为什么是6, 8, 10, 12, 14, 16你可知道机械设计手册上无数的表格，所有产品样本上的参数表，都是怎么来的？一切都来源于伟大的优先数系。

法国工程师雷诺看到热气球上的钢丝绳规格繁多，他就想了一个办法，将10开5次方，得到一个数1.6，然后辗转相乘，得出5个优先数如下：1.01.62.54.06.3这是一个等比数列，后数为前数的1.6倍，那么10以下的钢丝绳一下子只有5种，10到100的钢丝绳也只有5种，即10, 16, 25, 40, 63。

但是这样分法太稀疏，雷先生就再接再厉，将10开10次方，得出R10优先数系如下：1.01.251.622.02.53.154.05.06.38.05公比为1.25，于是10以内的钢丝绳只有10种，10到100的也只有10种，这就比较合理了。

这时肯定有人说，这个数列，前面的数字好像相差不大，如1.0和1.25，简直没差别嘛，平常我就四舍五入了，但6.3和8.0间隔就大了，这样合理吗？合理不合理，我们打个比方。

比如说自然数1、2、3、4、5、6、7、8、9，看起来很顺溜，我们用这个数列来发工资，给张三发1000，给李四发2000，两人皆心服。

突然通货膨胀，给张三发8000，给李四发9000。

以前李四工资是张三的2倍，现在变成1.12倍。

你说李四能愿意吗？他可是主管哪，给他发16000还差不多，张三是不会埋怨说主管比他多8000的。

这个自然界的事物，有两种比较方法，就是“相对”与“绝对”！优先数系是相对的。

有人说他的产品规格有10吨，20吨，30吨，40吨的，现在看来就不合理了吧？如果你取两倍的话，应该是10吨，20吨，40吨，80吨，或者保住头尾，也应该是10吨，16吨，25吨，40吨，公比为1.6才合理。

R20_优先数及优先数系优先数及优先数系优先数及优先数系由于各种产品的特征互不相同，不可能都按一个公比形成系列，客观上需要这样一种数列，即项数较少的数列包含在项数较多的数列中，并且按照十进的规律能向两端无限延伸，这就是优先数列。

优先数和优先数系是一种科学的数值制度，它是一种无量纲的分级数系，适用于各种量值的分级。

它又是十进几何级数，它对于标准化对象的简化和协调起着重要作用。

因此，又是国际上一项统一的重要基础标准。

一、什么是优先数系和优先数优先数是由公比分别为5√10、10√10、20√10、40√10和80√10，且项值中含有10的整数幂的理论等比数列导出的一组近似等比的数列。

各数列分别用符号R5，R10，R20，R40和R80表示。

称为R5数系、R10数系、R20数系、R40数系和R80数系。

即：R5数系：以5√10≈1.60为公比形成的数系；R10数系：以10√10≈1.25为公比形成的数系；R20数系：以20√10≈1.12为公比形成的数系；R40数系：以40√10≈1.06为公比形成的数系；以上称为基本系列。

R80数系：以80√10≈1.03为公比形成的数系；它称为补充系列。

仅在参数分级很细，基本系列不能适应实际情况时，才可靠考虑采用。

优先数系中有任一个项值均称为优先数。

根据GB321的规定，优先数和优先数系适用于各种量值的分级，特别是在确定产品的参数或参数系列时，必须按该标准的规定最大限度地采用，这就是“优先”的含义。

二、优先数系标准的由来十九世纪末，法国的雷诺（C·Renard)为了对气球上使用的绳索规格进行简化，做出这样的规定，简化后形成的尺寸规格系列，每进5项值增大10倍（十进几何级数）。

设a为起始项q为公比，由上述规定可得关系式：a*q5 = 10a，即可求得公比q=5√10由此得出下系数a*(5√10)0、a*(5√10)1、a*(5√10)2、a*(5√10)3 、a*(5√10)4 、10a 加以圆整，用以对绳索尺寸系列进行分级，结果把425中规格简化成17种。
