测试用例设计—因果图法1.引言等价类划分方法和边界值分析方法，都是着重考虑输入条件，但未考虑输入条件之间的联系、相互组合等。

考虑输入条件之间的相互组合，可能会产生一些新的情况。

但要检查输入条件的组合不是一件容易的事情，即使把所有输入条件划分成等价类，他们之间的组合情况也相当多。

因此必须考虑采用一种适合于描述对于多种条件的组合，相应产生多个动作的形式来考虑设计测试用例。

这就需要利用因果图（逻辑模型）。

因果图（Cause-EffectGraphing）提供了一个把规格转化为判定表的系统化方法，从该图中可以产生测试数据。

其中原因是表示输入条件，结果是对输入执行的一系列计算后得到的输出。

因果图方法最终生成的就是判定表，它适合于检查程序输入条件的各种组合情况。

2.因果图介绍2.1图例说明1、4种符号分别表示了规格说明中向4种因果关系。

如图2-1所示。

图2-1 因果图关系2、因果图中使用了简单的逻辑符号，以直线联接左右结点。

左结点表示输入状态（或称原因），右结点表示输出状态（或称结果）。

3、ci表示原因，通常置于图的左部；ei表示结果，通常在图的右部。

ci和ei均可取值0或1，0表示某状态不出现，1表示某状态出现。

2.2因果图概念1、关系（图2-1 因果图关系）①恒等：若ci是1，则ei也是1；否则ei为0。

②非：若ci是1，则ei是0；否则ei是1。

③或：若c1或c2或c3是1，则ei是1；否则ei为0。

“或”可有任意个输入。

④与：若c1和c2都是1，则ei为1；否则ei为0。

“与”也可有任意个输入。

2、约束输入状态相互之间还可能存在某些依赖关系，称为约束。

例如，某些输入条件本身不可能同时出现。

输出状态之间也往往存在约束。

在因果图中，用特定的符号标明这些约束。

如图2-2所示。

图2-2因果图约束A.输入条件的约束有以下4类：①E约束（异）：a和b中至多有一个可能为1，即a和b不能同时为1。

②I约束（或）：a、b和c中至少有一个必须是1，即a、b 和c不能同时为0。

因果图法因果图法判断表法场景法因果图1.）因果图法是⼀种适合于描述对于多种输⼊条件组合的测试⽅法2.）根据输⼊条件的租合，约束关系和输出条件的因果关系，分析输⼊条件的格尔宗族和情况，从⽽设计测试⽤例的⽅法；3.）它适合于检查程序输⼊条件涉及的各种组合情况；1.原因和结果的关系2.恒等，原因A成⽴，结果B⼀定，结果成⽴3.⾮。

原因A成⽴时结果B⼀定不成⽴4.或。

原因A，B，C三者只有⼀个成⽴，结果D才会出现。

第⼆步：其中互斥，包含，唯⼀，要求是对原因的约束，屏蔽是对结果的约束，它们的含义如下：互斥：表⽰不同时为1，即a,b,c中⾄少有⼀个1包含：表⽰⾄少有⼀个1，即a,b,c中不同时为0唯⼀：表⽰a,b,c中有且只有⼀个1要求：表⽰若a=1，则b必须为1，既不可能a=1且b=0屏蔽：表⽰若a=1,则b必须为0原因之间的约束：1）互斥：假如原因成⽴⽤1表⽰，不成⽴⽤0表⽰，也即是所A+B+C<=12）包含，也就是0=>A+B+C>=13)唯⼀：A+B+C==14）要求：（only）A+B+C==15）屏蔽：6）因果图实例阅读和分析功能说明书，识别出“原因”和“结果”，并加以编号案例：有⼀个饮料⾃动售货机（处理单价为5⾓钱）的控制处理软件，他的软件规格说明如下：1）若投⼊5⾓钱，按下“橙汁”或者“啤酒”的按钮，则相应的饮料就送出来；2）若投⼊1元钱的银币，同样也是按“橙汁”或者“啤酒”的按钮，则⾃动售货机在送出相应饮料的同时退回5⾓钱的银币；如果图使⽤中的局限性：当原因1和恶结果多的时候，它们之间的关系连线会很多，导致因果图可读性差，因此⽤作局部的⼩功能（原因和结果不是很多的时候）分析；列出所有的的原因和结果的列表，设计初步的测试⽤例步骤；操作/序列Case1Case2Case3Case4Case5投币投五⾓10000投⼀元01110按钮选橙汁10101选啤酒01010结果出橙汁10011出啤酒01100找零5⾓00110提⽰项提⽰投币提⽰选择60s⾃动退币Case5是⼀种bug，不能做测试设计；因果图的优势在于，能够发现设计中的不⾜；经过分析发现：1）只选择饮料没有投币的时候，软件没有任何结果；2）只投币没有选择饮料时，软件也没有任何的结果；3）不能把软件的缺陷设计成测试⽤例；判定表法：是分析和表达逻辑条件下执⾏不同的情况的⼯具。

名词解释因果图法因果图法(drawing)亦称因果连环图，是德国心理学家艾宾浩斯(H。

Ebbinghauer， 1849-- 1919)提出来的一种最基本的思维图形模式。

他把观察到的数据依照一定的顺序在纸上画成直线，用圆圈表示数据，根据图形所表示的因果关系来推论原来未知的因素。

对于每个事件来说，可以从许多方面去探究，找出其中的原因。

不管问题有多复杂，总能从中找出最主要的原因，并分析这些因素之间的因果关系，再进行科学的解释和论证。

这是一种最基本的思维图形模式。

从概念上讲，有两层意思：一是构成思维图形的因素之间存在因果关系;二是因果关系反映了客观事物内部普遍联系的规律性。

简单地说，就是把引起某种现象的诸因素按照时间顺序排列在一张图表上，并把前后的因果关系用线条穿起来。

最初研究因果关系的人是德国心理学家艾宾浩斯。

他在1885年开始采用图表作为研究工具，在因果图法的基础上发展了不少有关研究心理的方法。

他的著名论文《记忆的研究》就是运用这种方法写成的。

他还提出了“不平衡规律”这个概念，并认为人们保持信息不只靠瞬间的记忆，而是要保持过去经验的痕迹，如果忘掉过去的信息，新的信息也就无法进入记忆。

这篇论文标志着人类思维发展史上的重大转折，被称为20世纪最伟大的心理学实验。

生活中有很多很多类似的现象，但并非所有都适合于因果图法，它需要与其他思维方法配合使用，才能取得良好的效果。

1、11。

艾宾浩斯遗忘曲线：艾宾浩斯通过对遗忘的研究，绘制出一条遗忘的规律曲线，叫做艾宾浩斯遗忘曲线，即著名的遗忘曲线。

2。

艾宾浩斯记忆测试：利用艾宾浩斯遗忘曲线，精确掌握记忆规律。

记忆的过程大致可以分为4个阶段： a、记住无关紧要的材料。

b、进行信息登记，即暂时记住。

c、保持和回忆。

d、再次编码。

3。

艾宾浩斯记忆法：根据艾宾浩斯遗忘曲线进行的记忆方法。

12。

艾宾浩斯效应：艾宾浩斯在研究人的记忆过程中，最早发现的一种现象，他把这种现象称为艾宾浩斯效应。

11、因果图法因果图法的定义因果图法是⼀种利⽤图解法分析输⼊的各种组合情况，从⽽设计测试⽤例的⽅法，它适合于检查程序输⼊条件的各种组合情况特点：（1）考虑输⼊条件的相互制约及组合关系（2）考虑输出条件对输⼊条件的依赖关系因果图的核⼼因果图法⽐较适合输⼊条件⽐较多的情况，测试所有的输⼊条件的排列组合。

所谓的原因就是输⼊，所谓的结果就是输出。

因果图的“因”—输⼊条件因果图的“果”—输出结果因果图法要注意考虑：所有输⼊/输出条件的相互制约关系以及组合关系输出结果对输⼊条件的依赖关系，也就是什么样的输⼊组合会产⽣怎样的输出结果，即“因果关系”因果图中的基本符号通常在因果图中⽤Ci表⽰原因，⽤Ei表⽰结果，各结点表⽰状态，可取值“0”或“1”。

“0”表⽰某状态不出现，“1”表⽰某状态出现。

因果图中的约束条件利⽤因果图导出测试⽤例需要经过以下⼏个步骤：①找出所有的原因，原因即输⼊条件或输⼊条件的等价类。

②找出所有的结果，结果即输出条件。

③明确所有输⼊条件之间的制约关系以及组合关系。

哪些条件不能组合到⼀起，哪些条件可以组合到⼀起④明确所有输出条件之间的制约关系以及组合关系。

哪些输出结果不能同时输出，哪些输出结果可以同时输出⑤找出什么样的输⼊条件组合会产⽣哪种输出结果⑥把因果图转换成判定表/决策表。

⑦为判定表/决策表中的每⼀列表⽰的情况设计测试⽤例。

案例：交通⼀卡通⾃动充值软件系统需求-系统只接收50、100元纸币，⼀次只能使⽤⼀张纸币，⼗次充值⾦额只能为50元或100元。

-若输⼊50元纸币，并选择充值50元，完成充值后退卡，提⽰充值成功；-若输⼊50元纸币，并选择充值100元，提⽰输⼊⾦额不⾜，并退回50元；-若输⼊100元纸币，并选择充值50元，完成充值后退卡，提⽰充值成功，找零50元；-若输⼊100元纸币，并选择充值100元，完成充值后退卡，提⽰充值成功；-若输⼊纸币后在规定时间内不选择充值按钮，退回输⼊的纸币，并提⽰错误；-若选择充值按钮后不输⼊纸币，提⽰错误结果：分析：1、找到所有输⼊条件编号2、找到所有输出条件编号3、找出所有输⼊、输出的制约关系根据因果图再制作出对应的“表格”。

功能测试技术因果图法－因果图法东软IT人才实训中心3 Sept. 2008© Neusoft Confidential1主要内容•因果图法的概念•因果关系•约束•因果图法设计测试用例步骤2因果图法•等价类划分法和边界值分析方法都是着重考虑输入条件，但没有考虑输入条件的各种组合、输入条件之间的相互制约关系。

•因果图法是一种利用图解法分析输入的各种组合情况，从而设计测试用例的方法，它适合于检查程序输入条件的各种组设试例的方它适合检查程序输入条件的各种合情况。

•因果图法考虑了输入情况的各种组合及输入情况之间的相互制约关系3因果图中出现的本符号因果图中出现的基本符号原因结果通常在因果图中用Ci表示原因，用Ei表示结果，各结点表示状态，可取值“0”或“1”。

“0”表示某状态不出现，“1”表示某状态出现。

4因果关系c1c1e1c1e1～c2e1Ve1c1Vc3c2（a）恒等（b）非（c）或（d）与等也恒等：若C1为1，则e1也为1非：若C1为1，则e1为0或则或：若c1或c2或c3为1，则e1为1与：若c1和c2都为1，则e1为15约束•实际问题当中，输入状态相互之间可能存在某些依赖关系，称为“约束”•约束类别：–E （Exclusive or ）、I （In ）、O （Only ）、R （Request ）•在因果图中，用特定的符号表明这些约束aa aaEIbObRb异a 最多有一c或b唯一要求至少有个和b 最多有个为1，即a 和b 不能同时为1a 是1时，b 必须为1a 、b 、c 至少有一个为1，即不能同时为0a 、b 必须且仅有一个为16因果图法设计测试用例步骤根据程序规格说明书描述的语义内容分析并确定“原因”和“结•根据程序规格说明书描述的语义内容，分析并确定原因和结果”，找出原因与原因之间、原因与结果之间的对应关系，将其表示成连接各个原因与各个结果的因果图。

成连接各个原因与各个结果的“因果图”•由于语法或环境限制，有些原因与原因之间、原因与结果之间的组合情况是不可能出现的，在因果图上用记号标明约束或限制条件；情况是不可能出现的在因果图上用记号标明约束或限制条件•将因果图转换成判定表；•根据判定表中每一列设计测试用例7因果图法案例•程序的规格说明要求：输入的第一个字符必须是“#”或“*”，第二个字符必须是一个数字，在此情况下进行文件的修改；果第个字符是#或*则给出信N；如果第一个字符不是“”或“”，则给出信息如果第二个字符不是数字，则给出信息M。

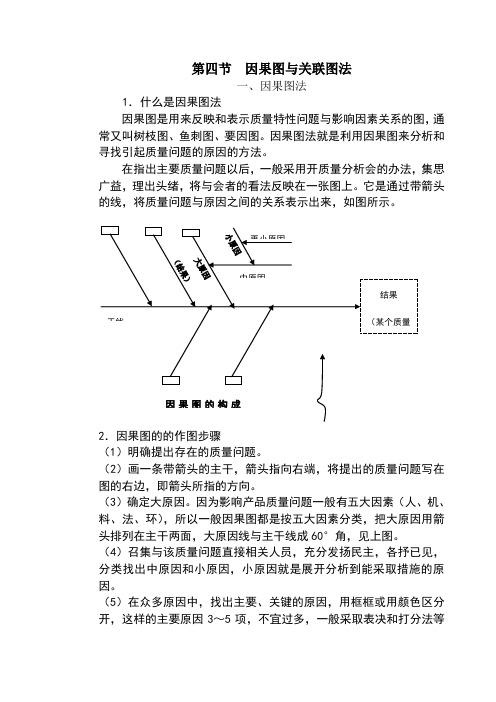

第四节因果图与关联图法一、因果图法1．什么是因果图法？因果图是用来反映和表示质量特性问题与影响因素关系的图，通常又叫树枝图、鱼刺图、要因图。

因果图法就是利用因果图来分析和寻找引起质量问题的原因的方法。

在指出主要质量问题以后，一般采用开质量分析会的办法，集思广益，理出头绪，将与会者的看法反映在一张图上。

它是通过带箭头的线，将质量问题与原因之间的关系表示出来，如图所示。

2．因果图的的作图步骤（1）明确提出存在的质量问题。

（2）画一条带箭头的主干，箭头指向右端，将提出的质量问题写在图的右边，即箭头所指的方向。

（3）确定大原因。

因为影响产品质量问题一般有五大因素（人、机、料、法、环），所以一般因果图都是按五大因素分类，把大原因用箭头排列在主干两面，大原因线与主干线成60°角，见上图。

（4）召集与该质量问题直接相关人员，充分发扬民主，各抒已见，分类找出中原因和小原因，小原因就是展开分析到能采取措施的原因。

（5）在众多原因中，找出主要、关键的原因，用框框或用颜色区分开，这样的主要原因3～5项，不宜过多，一般采取表决和打分法等确定。

（6）记下必要的有关事项，如绘图日期，制图者，参加讨论人员及其他可供参考查询的注意事项。

3．因果图的应用实例例：某纺织厂长条工序并条质量因果分析。

其质量问题为并条重量不匀率高，分析结果见下图。

4．作因果图应注意的事项 （1） 确定质量问题，应尽量具体，必须是一个问题。

（2） 作图要发扬民主，尽量做把与问题有关的人员召集来，如果是一个人凭经验，把图做好，那么也要讨论通过。

（3） 原因分析一定找出最小具体原因，才可以采取对策。

（4） 主要原因一定要标出。

（5） 为图形的美观，分枝线与主干线之间的倾斜角为60°。

（6） 大、中、小原因一定要分开，不要混淆。

并条重量不匀率高因果分析图 法 料二、关联图法1、什么是关联图法？所谓关联图法，就是把几个问题与其主要因素之间的因果关系用箭头连接起来表示的图，是寻求解决那些有着原因结果、目的手段等关系的复杂问题的方法。

第四节因果图与关联图法一、因果图法1．什么是因果图法因果图是用来反映和表示质量特性问题与影响因素关系的图，通常又叫树枝图、鱼刺图、要因图。

因果图法就是利用因果图来分析和寻找引起质量问题的原因的方法。

在指出主要质量问题以后，一般采用开质量分析会的办法，集思广益，理出头绪，将与会者的看法反映在一张图上。

它是通过带箭头的线，将质量问题与原因之间的关系表示出来，如图所示。

2．因果图的的作图步骤（1）明确提出存在的质量问题。

（2）画一条带箭头的主干，箭头指向右端，将提出的质量问题写在图的右边，即箭头所指的方向。

（3）确定大原因。

因为影响产品质量问题一般有五大因素（人、机、料、法、环），所以一般因果图都是按五大因素分类，把大原因用箭头排列在主干两面，大原因线与主干线成60°角，见上图。

（4）召集与该质量问题直接相关人员，充分发扬民主，各抒已见，分类找出中原因和小原因，小原因就是展开分析到能采取措施的原因。

（5）在众多原因中，找出主要、关键的原因，用框框或用颜色区分开，这样的主要原因3～5项，不宜过多，一般采取表决和打分法等确定。

（6）记下必要的有关事项，如绘图日期，制图者，参加讨论人员及其他可供参考查询的注意事项。

3．因果图的应用实例例：某纺织厂长条工序并条质量因果分析。

其质量问题为并条重量不匀率高，分析结果见下图。

4．作因果图应注意的事项 （1） 确定质量问题，应尽量具体，必须是一个问题。

（2） 作图要发扬民主，尽量做把与问题有关的人员召集来，如果是一个人凭经验，把图做好，那么也要讨论通过。

（3） 原因分析一定找出最小具体原因，才可以采取对策。

（4） 主要原因一定要标出。

（5） 为图形的美观，分枝线与主干线之间的倾斜角为60°。

（6） 大、中、小原因一定要分开，不要混淆。

并条重量不匀率高因果分析图 环 法 料二、关联图法1、什么是关联图法所谓关联图法，就是把几个问题与其主要因素之间的因果关系用箭头连接起来表示的图，是寻求解决那些有着原因结果、目的手段等关系的复杂问题的方法。

因果图和判定表第6讲因果图/判定表法⼀、应⽤场合界⾯中有多个控件，控件之间存在组合或限制关系，不同的输⼊组合会对应不同的输出结果，为了理清楚每个组合所对应的输出结果，可以使⽤因果图或判定表法。

注意:因果图或判定表法适合测试组合数量较少的情况。

如果组合数量多可以使⽤正交排列法测试。

⼆、因果图法1、解析因果图因：输⼊条件果: 输出结果因果图法：就是⽤画图的⽅式表⽰输⼊条件（因）和输出结果（果）之间的关系。

2、图形符号（了解）1）基本图形符号说明：表⽰因与果之间的关系（因果双⽅）（1）恒等（单个输⼊条件）如果（输⼊条件）a=1（成⽴），那么（输出结果）b=1；反之如果a=0（不成⽴），那么b=0；（2）与（多个输⼊条件）含义：全1为1，有0为0.（3）或（多个输⼊条件）含义：全0为0，有1为1（4）⾮（相反）如果a=1，那么b=0反之如果a=0，那么b=12）限制图形符号说明：表明要么因之间，要么果之间的限制关系。

（单⽅⾯）（1）互斥（E-exclude）含义：可以不选，如果选只能选择1个（2）唯⼀（O-only）含义:有且只有1个选择(不能不选）唯⼀与互斥的区别：互斥可以不选，唯⼀必须要选1个。

(3)包含（I-include）⾄少选择1个（⽀持多选，不能不选）（4）要求（R-required）含义：如果a=1，那么要求b必须是1，反之如果a=0，那么b的值⽆所谓。

（5）屏蔽（M-masked）含义:如果a=1，那么b必须是0；如果a=0，那么b的值有可能是1，也有可能是0三、因果图/判定表法的测试步骤被测系统：⼀卡通充值模拟系统步骤1:分析需求，找出所有的输⼊条件（因）。

1）投币50元2）投币100元3）充值50元4）充值100元步骤2：找出输出结果（果）。

a)充值成功并退卡充值成功并退卡b)错误提⽰并退卡C）找零步骤3：分析输⼊条件中有哪些组合和限制关系。

组合：限制：步骤4：确定每个输⼊组合对应的输出结果，画因果图，填判定表。

ﻫ测试用例设计—因果图法1、引言ﻫ等价类划分方法与边界值分析方法,都就是着重考虑输入条件,但未考虑输入条件之间得联系、相互组合等。

考虑输入条件之间得相互组合,可能会产生一些新得情况。

但要检查输入条件得组合不就是一件容易得事情,即使把所有输入条件划分成等价类,她们之间得组合情况也相当多。

因此必须考虑采用一种适合于描述对于多种条件得组合,相应产生多个动作得形式来考虑设计测试用例。

这就需要利用因果图(逻辑模型)。

ﻫ因果图(Cａｕse－E ffｅctGｒaphiｎg)提供了一个把规格转化为判定表得系统化方法，从该图中可以产生测试数据。

其中原因就是表示输入条件,结果就是对输入执行得一系列计算后得到得输出。

ﻫ因果图方法最终生成得就就是判定表,它适合于检查程序输入条件得各种组合情况。

2、因果图介绍ﻫﻫ2、1图例说明ﻫﻫ1、4种符号分别表示了规格说明中向4种因果关系。

如图2-１所示。

ﻫﻫ2、因果图中使用了简单得逻辑符号,以直线联接左右结点。

左结点表示输入状态(或称原因）,右结点表示输出状态(或称结果)。

图2-1 因果图关系ﻫﻫﻫ3、ｃi表示原因，通常置于图得左部；eｉ表示结果,通常在图得右部。

ci与ei均可取值0或1,0表示某状态不出现,1表示某状态出现。

ﻫﻫ２、2因果图概念ﻫ1、关系(图2-１因果图关系）①恒等:若ci就是1,则ei也就是1;否则ei为0。

ﻫ②非:若ci就是1,则ei就是0;否则ei就是1。

③或：若c1或c2或c3就是1，则ei就是１;否则ei为0。

“或”可有任意个输入。

ﻫ④与:若c１与c2都就是1,则ｅi为1;否则eｉ为0。

“与”也可有2、约束ﻫ输入状态相互之间还可能存在某些依赖关系,称为约束。

例如,某些输入条件本身不可能同时出现。

输出状态之间也往往存任意个输入。

ﻫﻫ在约束。

在因果图中,用特定得符号标明这些约束。

如图2－2所示。

ﻫﻫ图2-２因果图约束A、输入条件得约束有以下4类:ﻫ①Ｅ约束(异）:a与b中至多有一个可能为1，即a与b不能同时为１。

《因果图法》-有这篇就够了⽬录：1. 定义（What）2. 为什么使⽤因果图法？（Why）3. 因果图中的图形符号4. 因果图法设计测试⽤例的步骤（How）5. 优缺点6. 难点7. 应⽤场合8. 实战演练1.定义因果图（Cuase-effect Graph）是⼀种描述输⼊条件的组合以及每种组合对应的输出的图形化⼯具。

在因果图的基础上可以设计测试⽤例。

2.为什么使⽤因果图法？（Why）等价类划分法和边界值分析⽅法都是着重考虑输⼊条件，如果程序输⼊之间没有什么联系，采⽤等价类划分和边界值分析是⼀种⽐较有效的⽅法。

如果输⼊之间有关系，例如，约束关系、组合关系，这种关系⽤等价类划分和边界值分析是很难描述的，测试效果难以保障，因此必须考虑使⽤⼀种适合于描述多种条件的组合，产⽣多个相应动作的测试⽅法，因果图正是在此背景下提出的。

因果图法着重测试规格说明中的输⼊与输出间的依赖关系。

3.因果图中的图形符号（1）基本图形符号恒等。

若原因出现，则结果出现；若原因不出现，则结果不出现。

⾮。

若原因出现，则结果不出现；若原因不出现，则结果出现。

或。

若⼏个原因中有⼀个出现，则结果出现；若⼏个原因均不出现，则结果不出现。

与。

若⼏个原因都出现，结果才出现；若⼏个原因中有⼀个不出现，则结果不出现。

为了表⽰因果图中的约束条件，可⽤⼀些符号在因果图中加以标识。

（2）限制关系图形符号限制关系图形要么在因（输⼊条件）之间，要么在果（输出结果）之间。

从原因⽅⾯考虑主要有4种约束条件：E(互斥、排他)。

a、b两个原因不会同时出现，最多只有⼀个出现。

I(包含、或)。

a、b、c三个原因⾄少有⼀个出现。

O(唯⼀)。

a、b两个原因必须有⼀个出现，且仅有⼀个出现。

R(需求)。

a出现时b必定出现。

从结果⽅⾯考虑主要有1种约束条件：M(屏蔽)。

a出现时，b必定不出现；a不出现时，b则不确定。

4.因果图法设计测试⽤例的步骤（How）分析程序的规格说明书中哪些是原因，哪些是结果。
