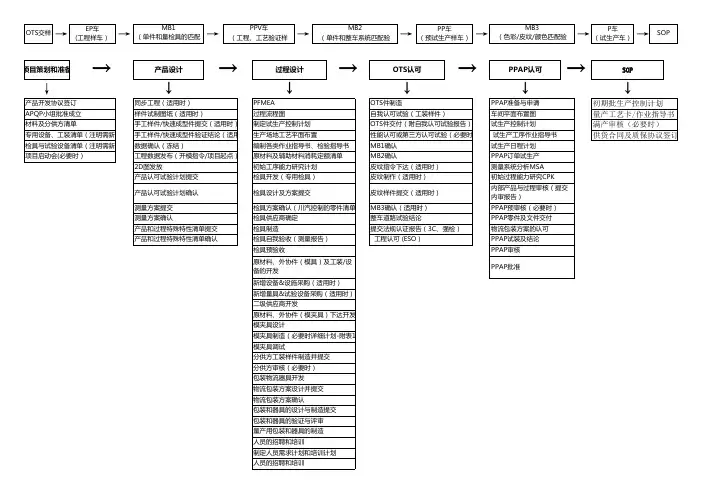

汽车部件汽车项目开发流程图

ESTA 先期选点目标协议
SKO 启动
FTF 面对面
OTT
开始工装模具
开发
TTO 工装模具试运行
PP 试生产
PSW 零部件提交保证书
JOB1#整机投产
MP 量产
OTT
开始工装模具
开发
TTO 工装模具试运行
CAKO 启动(长安）
MTP 按图加工供应商
FSS 全服供应商
BTS 按 规范加工供应商
计划、定义、项目管理
产品设计与开发
过程设计与开发产品验证和过程验证
反馈、评价和纠正措施
A01-APQP 启动会
A02-面对面会议
A03-APQP 项目计划与管控
A04-高风险供应商管控
A05-分供方管理
A06-防止问题再发生活动
D01-设计失效模式及后果分析
D02-设计验证与报告
D03-关键产品特性与重要特性的确认
D04-正式工装加工的批准
P01-过程流程图
P02-过程潜在失效模式及后果分析
P03-控制计划P04-检查基准书
P05-颜色开发
P05-皮纹开发
P06-零部件审查
P07-零部件包装与运输
V02-样件提交、零部件封样V01-零部件型式试验计划与报告
V03-试生产/过程能力调查
V04-质量问题整改跟踪管理
V05-PPAP 提交与PSW 批准
计划定义项目管理
产品设计与开发
CAKO 启动(长安）
CA-PDS 长安汽车开发流程里程碑
CC 数据冻结
LS 投产验证CA-PDS 长安汽车开发流程里程碑
JOB1#整机投产
产品验证与过程验证。

是对市场需求、技术发展、生产能力、经济效益等进行可行性研究与必要的先行试验，作出开辟决策的工作阶段。

是新产品研究开辟的初期工作，对新产品研究开辟的成败起着重要作用，这一阶段包含下列程序。

内容包括国外市场有无同类产品与相关产品；1 、国内外同类产品与相关产品的性能指标、技术水平对照；2 、同类产品与相关产品的市场占有率，价格与市场竞争能力等；3 、顾客对同类产品与相关产品的使用意见和对新产品的要求；4 、提出新产品市场预测报告。

内容包括：1. 国内外技术方针策略；2. 过内外现有的技术现状，产品水平和发展趋势；3. 专利情况与有关最新科研成果采用情况；4. 功能分析；5. 经济效果初步分析；6. 对同类产品质量信息的分析、归纳；7. 同类企业与本企业的现有技术条件，生产管理，质量管理特点；8. 新产品的设想，包括产品性能〔如环境条件、使用条件、有关标准、法规、可靠性、外观等〕，安装布局应执行的标准或者法规等；9. 研制过程中的技术关键，根据需要提出攻关课题与检验大纲。

根据先行试验大纲进行先行试验，并写出先行试验报告。

进行产品设计、生产的可行性分析，并写出可行性分析报告，其内容：1. 分析确定产品的总体方案；2. 分析产品的主要技术参数含功能参数；3. 提出攻关项目并分析其实现的可能性；4. 技术可行性〔包括先行试验情况，技术先进性，结构，零部件的继承性分析〕；5. 产品经济寿命期分析；6. 分析提出产品设计周期和生产周期；7. 企业生产能力分析；8. 经济效果分析：(1) 产品成本预测；(2) 产品利润预测。

1. 对可行性分析报告等技术文件进行评审，提出评审报告与开辟项目建议书一类文件。

开辟项目建议书内容：(1) 新产品开辟项目〔顾客需要、目标预期效果〕；(2) 市场、顾客调查结果〔市场动向、预测需要量〕；(3) 技术调查结果〔国内外同类产品技术分析〕；(4) 新产品基本构思和特点〔初步设想、包括外观要求〕；(5) 开辟方式〔自行开辟或者需引进技术，确定先行研究的内容〕；(6) 必要的投资概算；(7) 可行性分析；(8) 销售设想〔时间、数量、价格、利润〕即竞争性分析。

汽车零部件供应商开发基本流程虽然汽车行业现在正如日中天，而且汽车行业多外资企业或者合资企业。

付款也较及时，正成为国内许多中小企业追逐对象，但是如何进入这个行业及这个行业要求如何，正为许多公司所困惑，本文在此做简单介绍。

本文的开发流程是基于Tier 1 中一个全球知名公司开发流程所写，具体每个企业会有细小改变，但是总体流程类似，因为他们都基于TS 这个质量标准而进行工作的。

（如有在实际工作中碰到问题，可以给我留言，告诉我具体公司，本人愿意提供咨询。

）本流程较一般公司严格繁琐，一般而言，现在越来越多公司要求获得TS 认证，所以TS将会成为进入汽车行业的门槛，目前取得ISO9000是最基本门槛。

1．潜在供应商选折一般而言，采购员会根据需求挑选出三到四家供应商，取得最初报价和该公司相关资料，比如生产规模，质量管理，主要产品，生产设备，测量设备等。

初报价主要是为从众多供应商中选择几家出来做比较，其他资料主要为供供应商开发工程师了解。

（为挟制采购员，达到质量要求，汽车行业一般有供应商质量工程师，称SQE.SQA SQD.SDE等，S为supplier ,q 为quality ,E 为engineer ,A 为 Assure. D为develop。

不同公司有不同的称呼，但是职能大体相同。

）有的还发个可行性报告给你填写。

2．潜在供应商评审当潜在供应商选择出来后，供应商质量工程师会协同采购去评审供应商（有些公司会有工程人员参与，但是主要责任人为供应商开发工程师，嗬嗬，这个时候就要注意啦，是要让供应商质量工程师满意，他在这步中掌握你的生死！），一般而言，不同公司有不同的评审表格，客户会提前发给你这个评审表格和他们的行程，做的专业的会如此，刚入行的供应商质量工程师也许不会这么做。

或者公司比较随便的，但是你可以提前询问得到。

尽管不同公司不同的表格，但是内容大体相同。

有的粗略些，有的重过程，有的重程序。

基本达标要求为70分，有些公司更高。

1、骡子车（Mule Car）在项目开始早期利用现有生产车辆，通过改装等方式安装新的发动机支撑，功能性的发动机冷却、进气系统和整个发动机总成。

目的：在项目早期（G7方案批准前）支持动力总成初始验证和标定工作（开发Mule车标定）。

例如：整车载重分析、底盘操纵和控制系统开发、空调和发动机冷却系统开发、噪声与振动分析、动力总成集成系统开发、电气系统开发等等。

2、模拟样车（Simu Car）利用代表设计的结构件通过拼装和改装而成的样车（软模、简易工装、手工工艺等）。

目的：为支持整车、系统进一步的设计和验证，完成架构件的设计和发布。

3、工程样车（EP Car）根据工程设计发布的信息，采用相应工程样件制造工艺制造出的满足设计要求的零件在技术中心试制车间装配的车。

目的：整车集成的开发、验证与整车相关的SSTS（子系统技术规）要求、零件调试、开发动力总成标定、公告法规的早期验证和验证总装顺序等。

铸造批准和铣削批准由产品和制造在同步工程的基础上共同批准！1、制造验证造车（MCB）制造验证造车（ Manufacturing confirmation Build ）是在生产线正式造车（PPV ）前的准备工作，检验车辆的工艺可行性，在工厂里完成制造，以识别工厂的问题并为正式造车做好员工培训。

造车会通过所有的工艺系统，为工厂员工展示产品和工艺过程的学习机会。

造车所用的零部件可以采用EP 车的零部件，运送到工厂。

在PPV 前1 个月完成首辆车的制造。

2、生产验证车（PPV Car）用正式生产工装模具和制造工艺制造的样件并按照生产线工艺装配而成的样车。

目的：100% 动力总成标定、底盘操控性验证、动力加速性验证和VTS 认证，同时对制造工艺进行验证和生产工人培训。

PPV造车的职责分工：1）采购负责PPV 零部件采购到位2）PPV 批量零部件入库许可-SQE3）物流负责PPV 零部件上线准备4）工程负责零部件技术状态控制，零部件工程认可5）质保负责零部件MB2 80%合格6）制造工程负责生产线就绪，工厂负责制造3、预试生产造车（PP Car）Pre-Pilot 造车主要考核工艺装备、检验流程和检验装置的过程能力。

第一道：冲压工艺目标：生产出各种车身冲压零部件下面是整齐码放的一卷卷的汽车专用钢板，厚度在 1.0mm 至 1.2mm 不等。

这一卷卷的钢板，接下来就将会发生神奇的变化。

首先要把整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不同的用处。

大小不等的钢材，要经过一道切边工序。

然后分配到各个冲压机上，进行下一步工序。

平整的钢材经过冲压机重新塑造，被压制成车身上的各种冲压部件。

压制好的前翼子板，整齐放在成品区待用。

压制成型的车辆侧车身至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。

接下来他们就被送到了焊接车间，进入了下一道工序。

第二道：焊接工艺目标：将各种车身冲压部件焊接成完成的车身每一道焊接完成后，工人师傅都要仔细检查焊接情况。

哈弗的车身焊接还大量运用了工业机器人，这大大提高了效率并降低了失误的风险。

车身焊接完成后，还要再进一步检查焊接情况。

在确认了焊接没有问题之后，白车身就将被送入涂装车间进行下一道工序。

第三道：涂装工艺目标：防止车身锈蚀，使车身具有靓丽外表组装完成的车身，被吊装到喷漆车间，先进行电泳防锈处理。

电泳防锈处理完毕后，工人们还要清理车身表面，发现是否有缺陷，为下一步即将到来的喷漆做准备。

由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费油漆，因此哈弗喷漆工艺已经由机器人来完成了。

至此车身涂装工艺就结束了，喷涂完毕的车身将被送到总装车间进行最后一道工序。

第四道：总装工艺目的：将车身、底盘和内饰等各个部分组装到一起，形成一台完整的车本来运到总装车间的应该是包含发动机变速箱在内的底盘总成。

但是我们有必要了解一下底盘总成是怎么组装的，因此先从哈弗的大梁开始。

在哈弗的大梁上需要安装转向系统和其他不易安装的部件。

这个工序是给车辆安装悬架连杆等部件。

安装后备胎支架再下来，发动机和变速箱是作为一个动力总成来整体安装的。

安装传动前后传动轴和排气管安装好轮胎的底盘，就可以降到地面上了，接下来就是等待车壳的吊装。
