过滤-分离器当含水天然气进入干式过滤器过滤时，因玻璃纤维被液体湿润而静电效应显著降低，其过滤效果相应降低，此时常采用过滤分离器来解决这一问题。
由于该类过滤器在天然气输配系统中用得较少，所以下面只作简单介绍。
（1）作用过滤-分离器是具有多功能的复合体，适用于脱除含水天然气中的液固体杂质。

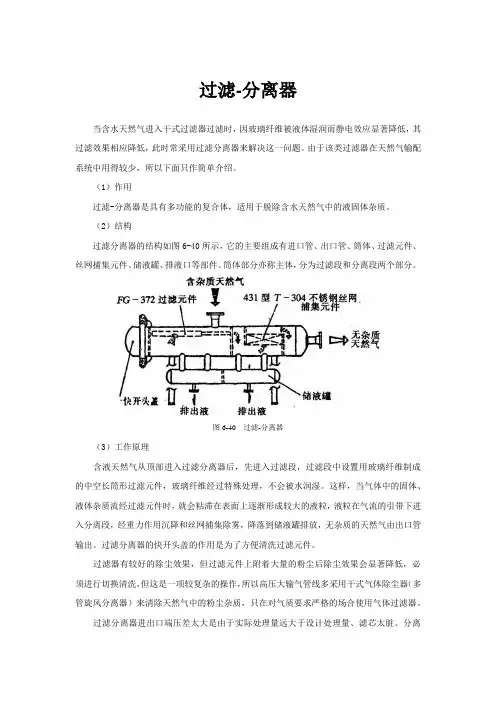

（2）结构过滤分离器的结构如图6-40所示，它的主要组成有进口管、出口管、筒体、过滤元件、丝网捕集元件、储液罐、排液口等部件。
筒体部分亦称主体，分为过滤段和分离段两个部分。
图6-40 过滤-分离器（3）工作原理含液天然气从顶部进入过滤分离器后，先进入过滤段，过滤段中设置用玻璃纤维制成的中空长筒形过滤元件，玻璃纤维经过特殊处理，不会被水润湿。
这样，当气体中的固体、液体杂质流经过滤元件时，就会粘滞在表面上逐渐形成较大的液粒，液粒在气流的引带下进入分离段，经重力作用沉降和丝网捕集除雾，降落到储液罐排放，无杂质的天然气由出口管输出。
过滤分离器的快开头盖的作用是为了方便清洗过滤元件。
过滤器有较好的除尘效果，但过滤元件上附着大量的粉尘后除尘效果会显著降低，必须进行切换清洗，但这是一项较复杂的操作，所以高压大输气管线多采用干式气体除尘器（多管旋风分离器）来清除天然气中的粉尘杂质，只在对气质要求严格的场合使用气体过滤器。
过滤分离器进出口端压差太大是由于实际处理量远大于设计处理量、滤芯太脏、分离器污物太多等引起的。
3. 调压站用燃气过滤器特点：①底部配有排污阀，易于排污操作。
②过滤精度可达5μm，并可除去部分液体杂质。
③滤心拆洗和更换方便。
④气体流量大，起始压降小，使用寿命长。
⑤有直通式、角式和交叉式，可水平安装或垂直安装。
结构：如图6-41所示，其主要组成有外壳、滤芯、差压表、排污阀等。
图6-41 过滤器结构示意图使用与维护正常使用：①投运前用惰性气体置换；投运时缓慢开启过滤器的进出口阀门，以免滤芯因压降过大而损坏。
②打开差压表前后针阀，定期检查、记录差压表示值。
