金属塑性加工原理 - 2.2 塑性力学 [工程法]
- 格式:pdf
- 大小:629.78 KB
- 文档页数:16

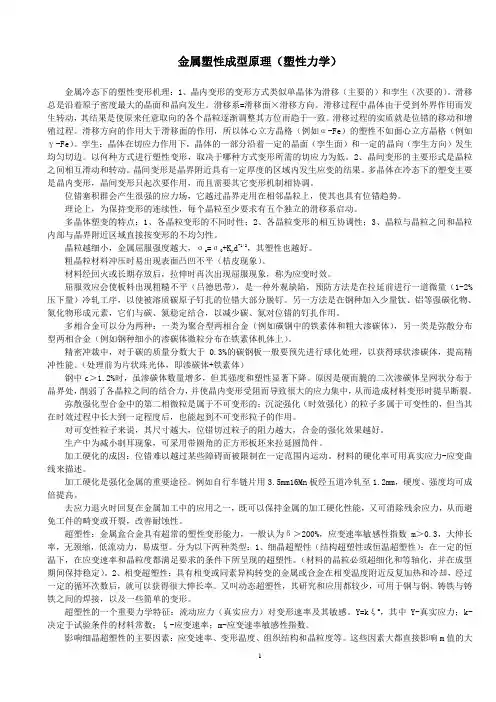

金属塑性成型原理(塑性力学)金属冷态下的塑性变形机理:1、晶内变形的变形方式类似单晶体为滑移(主要的)和孪生(次要的)。
滑移总是沿着原子密度最大的晶面和晶向发生。
滑移系=滑移面×滑移方向。
滑移过程中晶体由于受到外界作用而发生转动,其结果是使原来任意取向的各个晶粒逐渐调整其方位而趋于一致。
滑移过程的实质就是位错的移动和增殖过程。
滑移方向的作用大于滑移面的作用,所以体心立方晶格(例如α-Fe)的塑性不如面心立方晶格(例如γ-Fe)。
孪生:晶体在切应力作用下,晶体的一部分沿着一定的晶面(孪生面)和一定的晶向(孪生方向)发生均匀切边。
以何种方式进行塑性变形,取决于哪种方式变形所需的切应力为低。
2、晶间变形的主要形式是晶粒之间相互滑动和转动。
晶间变形是晶界附近具有一定厚度的区域内发生应变的结果。
多晶体在冷态下的塑变主要是晶内变形,晶间变形只起次要作用,而且需要其它变形机制相协调。
位错塞积群会产生很强的应力场,它越过晶界走用在相邻晶粒上,使其也具有位错趋势。
理论上,为保持变形的连续性,每个晶粒至少要求有五个独立的滑移系启动。
多晶体塑变的特点:1、各晶粒变形的不同时性;2、各晶粒变形的相互协调性;3、晶粒与晶粒之间和晶粒内部与晶界附近区域直接按变形的不均匀性。
晶粒越细小,金属屈服强度越大,ζs=ζ0+K y d-1/2,其塑性也越好。
粗晶粒材料冲压时易出现表面凸凹不平(桔皮现象)。
材料经回火或长期存放后,拉伸时再次出现屈服现象,称为应变时效。
屈服效应会使板料出现粗糙不平(吕德思带),是一种外观缺陷,预防方法是在拉延前进行一道微量(1-2%压下量)冷轧工序,以使被溶质碳原子钉扎的位错大部分脱钉。
另一方法是在钢种加入少量钛、铝等强碳化物、氮化物形成元素,它们与碳、氮稳定结合,以减少碳、氮对位错的钉扎作用。
多相合金可以分为两种:一类为聚合型两相合金(例如碳钢中的铁素体和粗大渗碳体),另一类是弥散分布型两相合金(例如钢种细小的渗碳体微粒分布在铁素体机体上)。
金属塑性加工原理
金属塑性加工原理是指在适当的工艺条件下,通过施加外力使金属材料发生塑性变形的过程。
金属塑性加工原理的基础是金属的塑性特性,即金属材料在受力作用下能够发生可逆的形状变化。
金属塑性加工原理涉及到金属材料的结晶学、力学性能和变形机制等方面的知识。
在金属塑性加工中,通过外力的作用,原材料的形状和尺寸可发生变化,实现所需的加工目标。
金属塑性加工原理主要可以归纳为以下几个方面:
1. 金属材料的结晶学:金属材料由多个晶粒组成,晶粒内部有晶界,而晶界是塑性变形的主要路径。
在金属的塑性加工过程中,晶粒的滑移和再结晶是主要的塑性变形机制。
2. 应力和变形:金属在受力作用下,原子间的键合力会发生改变,使得晶体发生滑移。
滑移可以使晶体的形状发生变化,从而完成金属的塑性加工。
在金属的塑性加工过程中,需要合理控制应力和变形,以使材料达到所需的形状和尺寸。
3. 材料的加工硬化:金属经过塑性变形后,晶粒内部会发生位错的堆积,使材料的晶界和晶内的位错密度增加,从而增加材料的硬度和强度。
这种加工硬化现象可以通过热处理来消除或减轻。
4. 金属材料的可塑性和加工性:金属材料的可塑性是指金属在
塑性变形过程中的变形能力。
不同种类的金属材料具有不同的可塑性和加工性能,需要根据实际情况选择合适的金属材料进行塑性加工。
综上所述,金属塑性加工原理是通过施加外力使金属材料发生塑性变形,实现所需形状和尺寸的改变。
金属材料的结晶学、力学性能、变形机制和加工硬化等方面的知识对于金属塑性加工具有重要意义。
在实际加工过程中,需要综合考虑材料的可塑性和加工性能,以确保加工过程的稳定性和质量。
三个阶段:①弹性变形: OA②均匀塑性变形: AB③不均匀塑性变形: BCLl w变形后变形量的表示相对应变e 真应变 εeeInhomogeneous yielding of low carbon steel. After the initial stress maximum, the deformation in the material occurs within a narrow band that propagates the length of the gauge section before the stress rises again.Courtesy of K. H. Subramanian& A. J. DuncanPhoto of Lüders bands formation in steel, contributed by Mike Meier, Univ. of California, DavisYield plateauLubliner(2005)图1-5 主应力图塑性变形力学图应力偏张量与π平面+应力张量应力球张量偏应力张量23,,)(1,0,1)σσ=沿σ轴投影'''123121,,)(,,)333σσσ=-112(,,)333y =-- 1,1,0)21*11*00*1)21++=-直接计算长度:222'121333σ-⎛⎫⎛⎫⎛⎫=++=⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭两种方式是否一致?为什么?虚线之间沿投影轴的间距对应于3D 空间的单位主应力,投影后对应单位偏应力,是单位主应力的倍0112||sin()3θσσ==S π平面这里s = σ’θ0=54.74︒应力主轴101cos()3θ=OE =22(a)(b)2312O23Courtesy of P. KellyJohann Bauschinger (1834-1893, Germany)Henri E. Tresca(1814-1885, France)”,对应于材料力学第三强度理论。
弹性:材料的可恢复变形的能力。
塑性:在外力作用下使金属材料发生塑性变形而不破坏其完整性的能力。
塑性变形:材料在一定外力作用下,利用其塑性而使其成型并获得一定力学性能的加工方法。
塑性成形:金属材料在一定的外力作用下,利用其塑性而使其成形并获得一定力学性能的加工方法。
塑性成形的特点:组织性能好、材料利用率高、生产效率高、尺寸精度高、设备相对复杂。
冷态塑性变形的机理:晶内变形(滑移和孪生)和晶间变形(滑动和转动)滑移:晶体在力的作用下,晶体的一部分沿一定的晶面(滑移面)和晶向(滑移向)相对于晶体的另一部分发生相对移动或切变。
孪生:晶体在力的作用下,晶体的一部分沿一定的晶面(孪生面)和晶向(孪生向)发生均匀切边滑移面:滑移中,晶体沿着相对滑动的晶面。
滑移方向:滑移中,晶体沿着相对滑动的晶向。
塑性变形的特点:不同时性、不均匀性、相互协调性。
合金:合金是由两种或者两种以上的金属元素或者金属元素与非金属元素组成具有金属特性的物质。
合金分为固溶体(间隙固溶体、置换固溶体)和化合物(正常价、电子价、间隙化合物)固溶强化:以间隙或者置换的方式融入基体的金属所产生的强化。
弥散强化:若第二项是通过粉末冶金的方法加入而引起的强化。
时效强化:若第二项为力是通过对过饱和固溶体的时效处理而沉淀析出并产生强化。
冷态下的塑性变形对组织性能的影响:组织:晶粒形状发生变化,产生纤维组织晶粒内部产生亚晶结构晶粒位向改变:产生丝织构和板织构性能:产生加工硬化(随着塑性变形的程度的增加,金属的塑性韧性降低,强度硬度提高的现象)加工硬化的优点:变形均匀,减小局部变薄,增大成形极限缺点:塑性降低、变形抗力提高、变形困难。
热塑性变形的软化过程:动态回复、动态再结晶、静态回复、静态再结晶、亚动态再结晶金泰回复:从热力学角度,变形引起金属内能增加,而处于稳定的高自用能状态具有向变形前低自由能状态自发恢复的趋势静态再结晶:冷变形金属加热到更高温度后,在原来版型体中金属会重新形成无畸变的等轴晶直至完全取代金属的冷组织的过程。
