霍尔元件测速原理说明及应用

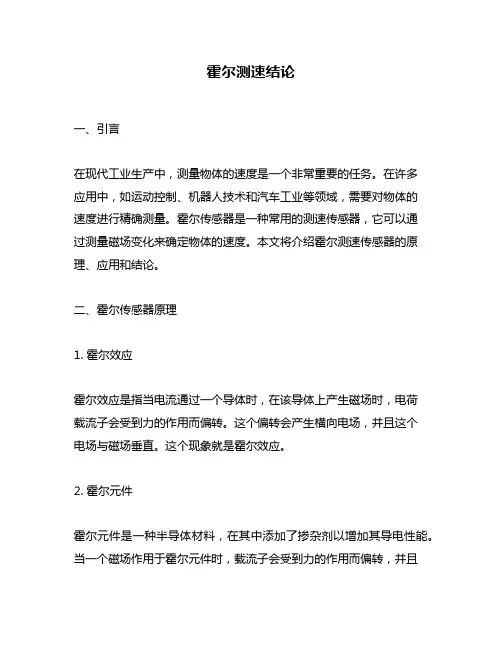

霍尔测速结论一、引言在现代工业生产中，测量物体的速度是一个非常重要的任务。

在许多应用中，如运动控制、机器人技术和汽车工业等领域，需要对物体的速度进行精确测量。

霍尔传感器是一种常用的测速传感器，它可以通过测量磁场变化来确定物体的速度。

本文将介绍霍尔测速传感器的原理、应用和结论。

二、霍尔传感器原理1. 霍尔效应霍尔效应是指当电流通过一个导体时，在该导体上产生磁场时，电荷载流子会受到力的作用而偏转。

这个偏转会产生横向电场，并且这个电场与磁场垂直。

这个现象就是霍尔效应。

2. 霍尔元件霍尔元件是一种半导体材料，在其中添加了掺杂剂以增加其导电性能。

当一个磁场作用于霍尔元件时，载流子会受到力的作用而偏转，并且在两侧产生横向电势差。

这个电势差与磁场强度成正比，与载流子密度和材料厚度成反比。

3. 霍尔传感器霍尔传感器是一种利用霍尔元件测量磁场强度的传感器。

当一个磁场作用于霍尔元件时，它会产生一个电势差。

通过测量这个电势差的大小，可以确定磁场强度的大小。

由于物体的速度与产生的磁场强度成正比，因此可以使用霍尔传感器来测量物体的速度。

三、霍尔传感器应用1. 汽车工业在汽车工业中，霍尔传感器被广泛应用于测量车轮的转速和转向角度。

这些数据可以被用来控制发动机和制动系统，从而提高汽车性能和安全性能。

2. 机器人技术在机器人技术中，霍尔传感器可以被用来测量机械臂和其他移动部件的速度和位置。

这些数据可以被用来控制机械臂和其他移动部件的运动轨迹，并且确保它们按照预定路径运动。

3. 运动控制在运动控制应用中，霍尔传感器可以被用来测量物体的速度和位置。

这些数据可以被用来控制物体的运动轨迹，并且确保它们按照预定路径运动。

四、霍尔测速结论1. 霍尔传感器可以被用来测量物体的速度和位置，它可以通过测量磁场强度来确定物体的速度。

2. 霍尔传感器被广泛应用于汽车工业、机器人技术和运动控制等领域。

3. 霍尔传感器具有精度高、响应快、可靠性好等优点，因此在现代工业生产中得到了广泛应用。

实验九霍尔转速传感器测速实验一、实验目的了解霍尔转速传感器的应用。

二、基本原理根据霍尔效应表达示U H=K H IB，当K H I不变时，在转速圆盘上装上N只磁性体，并在磁钢上方安装一霍尔元件。

圆盘每转一周，表面的磁场B从无到有就变化N次，霍尔电势也相应变化N次。

此电势通过放大、整形和计数电路就可以测量被测旋转体的转速。

三、需用器件与单元霍尔转速传感器、转速测量控制仪。

四、实验步骤1、根据图9-1，将霍尔转速传感器装于转动源的传感器调节支架上，探头对准转盘内的磁钢。

图9-1 霍尔转速传感器安装示意图2、将+15V直流电源加于霍尔转速器的电源输入端，红（+）、绿（ ），不要接错。

3、将霍尔传感器输出端（黄线）接示波器或者频率计。

4、调节电动转速电位器使转速变化，用示波器观察波形的变化（特别注意脉宽的变化），或用频率计观察输出频率的变化。

五、实验结果分析与处理1、记录频率计六组输出频率数值如下：由以上数据可得：最快转速对应的频率f1=152.83Hz，最慢转速对应频率f6=20.1Hz。

随着转速的减小，脉宽T1逐渐变大，但占空比基本保持不变，而且速度不能无限减小。

六、思考题1、利用霍尔元件测转速，在测量上是否有所限制？答：有，测量速度不能过慢，因为磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。

2、本实验装置上用了二只磁钢，能否只用一只磁钢？答：如果霍尔是单极的，可以只用一只磁钢，但可靠性和精度会差一些；如果霍尔是双极的，那么必须要有一组分别为n/s极的磁钢去开启关断它，那么至少要两只磁钢。

1。

霍尔传感器测速原理
霍尔传感器测速原理是利用霍尔效应来实现的。

霍尔效应是指当通过一段导电材料的电流受到磁场的影响时，材料两侧产生的电势差会发生变化的现象。

基于这个原理，霍尔传感器通常由霍尔元件、磁场源和信号处理电路组成。

在测速应用中，霍尔传感器通常被安装在待测物体的周围，例如发动机的曲轴或车轮上。

当待测物体运动时，霍尔传感器感知到磁场变化，从而产生一个与物体运动速度成正比的电压信号。

具体测速原理如下：
1. 磁场源: 磁场源通常是一个永磁体，它会产生一个稳定的磁场。

待测物体经过磁场源时，磁场的强度会发生变化。

2. 霍尔元件: 霍尔元件是一种特殊的半导体元件，它具有灵敏的磁场感知能力。

当霍尔元件周围的磁场强度发生变化时，霍尔元件内部会产生电势差。

3. 信号处理电路: 霍尔元件的电势差会通过信号处理电路进行放大、过滤和转换。

最终，信号处理电路将电势差转换为与待测物体速度成正比的电压信号。

通过测量输出电压的变化，我们可以计算出待测物体的速度。

通常，这个电压信号会通过连接到微控制器或其他外部设备的输出引脚进行进一步处理和使用。

需要注意的是，为了确保准确的测速结果，霍尔传感器的位置和磁场源的设置需要仔细考虑和校准。

此外，在实际应用中，还需要考虑到可能存在的电磁干扰和其他因素对测速结果的影响。

因此，在使用霍尔传感器进行测速时，需要进行适当的验证和校准工作，以确保测量结果的准确性。

霍尔元件测速原理说明及应用霍尔元件是一种具有特殊结构和特殊材料的电子元件，是由半导体材料组成的。

霍尔元件的测速原理是基于霍尔效应。

霍尔效应是指当电流通过垂直于磁场的导体时，导体两侧产生电压差。

霍尔元件利用霍尔效应，可以将电流和磁场转换为电压信号。

霍尔元件的结构一般由霍尔片和固定在霍尔片上的金属触点组成。

霍尔片一般是在P型或N型半导体上叠加一层接近绝缘的金属层，这两个结构相对于磁场磁通线垂直。

当通过霍尔元件的电流流过时，霍尔片两侧会产生电压差。

这个电压差与磁场的强度、电流的大小及方向，以及霍尔元件的几何尺寸相关。

应用方面，霍尔元件主要用于测速和位置检测。

以下是几个常见的应用示例：1.汽车速度传感器：霍尔元件可以用来检测汽车轮胎凹凸不平引起的震动，从而测量汽车的速度。

它可以代替传统的速度传感器，具有精度高、反应快和不易受环境影响等优点。

2.磁盘驱动器：霍尔元件可用于检测磁盘的转速。

通过检测旋转磁盘上的磁头是否通过霍尔元件附近的磁场来测量转速。

这对于磁盘驱动器的控制和数据读取非常重要。

3.电动机控制：霍尔元件可以用于检测电动机的转速。

通过将霍尔元件固定在电动机旋转轴上，可以通过检测每个霍尔元件通过磁场所产生的电压来测量电动机的转速。

4.位置检测：通过将霍尔元件固定在物体上，可以实时检测物体的位置。

这在一些自动控制系统中很有用，比如门禁系统、自动灯光调节和行车记录仪。

霍尔元件在工业和生活中有很广泛的应用。

它具有高灵敏度、快速响应、抗干扰能力强等优点，可以实现非接触测量和控制。

随着科技的进步和应用领域的扩大，霍尔元件的应用将会更加广泛。

霍尔测速设计实验报告1. 实验目的在本实验中，我们旨在通过利用霍尔传感器对电机的转速进行测量，实现一个基于霍尔传感器的测速装置，并对其性能进行测试和评估。

2. 实验器材和装置- 霍尔传感器x1- 电机x1- Arduino开发板x1- 面包板x1- 连线和其他辅助器材3. 实验原理霍尔传感器是一种能够检测磁场存在和变化的电子元器件，其原理基于霍尔效应。

当通过一个电流在霍尔元件上流动时，如果这个电流和一个垂直磁场共线，那么产生的侧边电势差（Hall电压）与磁场强度成正比。

基于这个原理，我们可以将霍尔传感器放置在旋转的电机附近，通过检测霍尔电压的变化来确定电机的转速。

4. 实验步骤1. 将霍尔传感器连接到Arduino开发板的数字引脚。

2. 将电机与Arduino开发板连接，确保其旋转轴与霍尔传感器附近。

3. 编写Arduino代码，以读取霍尔传感器的数字信号。

4. 设置一定的时间间隔，在每个时间段内读取霍尔传感器的数值，并根据数值变化计算电机的转速。

5. 运行代码，并通过串口监视器输出转速信息。

5. 实验结果在实验中，我们成功地实现了基于霍尔传感器的测速装置。

通过监测霍尔传感器的数字输出，我们能够准确地计算出电机的转速。

表格中列出了不同电压下的电机转速测量结果：电压(V) 转速(rpm)-3.0 1004.5 1506.0 2007.5 2509.0 300我们还绘制了一个转速-电压曲线图，以更直观地展示电机转速与输入电压之间的关系。

根据实验结果，我们可以看出电机的转速与输入电压是呈线性关系的，这也验证了我们所使用的测速装置的准确性和可靠性。

6. 实验总结通过本次实验，我们成功地设计了一个基于霍尔传感器的测速装置，并对其进行了测试和评估。

实验结果表明，我们所设计的装置能够准确地测量电机转速，并与输入电压呈线性关系。

这说明我们所选用的霍尔传感器和测速算法是可行的。

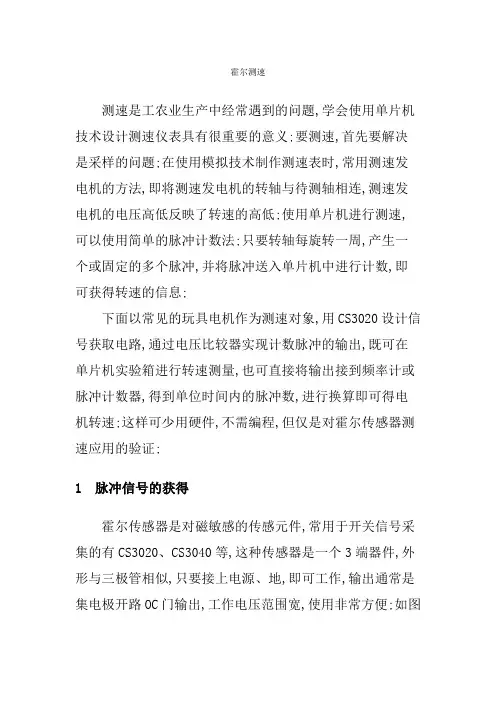

霍尔测速测速是工农业生产中经常遇到的问题,学会使用单片机技术设计测速仪表具有很重要的意义;要测速,首先要解决是采样的问题;在使用模拟技术制作测速表时,常用测速发电机的方法,即将测速发电机的转轴与待测轴相连,测速发电机的电压高低反映了转速的高低;使用单片机进行测速,可以使用简单的脉冲计数法;只要转轴每旋转一周,产生一个或固定的多个脉冲,并将脉冲送入单片机中进行计数,即可获得转速的信息;下面以常见的玩具电机作为测速对象,用CS3020设计信号获取电路,通过电压比较器实现计数脉冲的输出,既可在单片机实验箱进行转速测量,也可直接将输出接到频率计或脉冲计数器,得到单位时间内的脉冲数,进行换算即可得电机转速;这样可少用硬件,不需编程,但仅是对霍尔传感器测速应用的验证;1 脉冲信号的获得霍尔传感器是对磁敏感的传感元件,常用于开关信号采集的有CS3020、CS3040等,这种传感器是一个3端器件,外形与三极管相似,只要接上电源、地,即可工作,输出通常是集电极开路OC门输出,工作电压范围宽,使用非常方便;如图1所示是CS3020的外形图,将有字面对准自己,三根引脚从左向右分别是Vcc,地,输出;图1 CS3020外形图使用霍尔传感器获得脉冲信号,其机械结构也可以做得较为简单,只要在转轴的圆周上粘上一粒磁钢,让霍尔开关靠近磁钢,就有信号输出,转轴旋转时,就会不断地产生脉冲信号输出;如果在圆周上粘上多粒磁钢,可以实现旋转一周,获得多个脉冲输出;在粘磁钢时要注意,霍尔传感器对磁场方向敏感,粘之前可以先手动接近一下传感器,如果没有信号输出,可以换一个方向再试;这种传感器不怕灰尘、油污,在工业现场应用广泛;2 硬件电路设计测速的方法决定了测速信号的硬件连接,测速实际上就是测频,因此,频率测量的一些原则同样适用于测速;通常可以用计数法、测脉宽法和等精度法来进行测试;所谓计数法,就是给定一个闸门时间,在闸门时间内计数输入的脉冲个数；测脉宽法是利用待测信号的脉宽来控制计数门,对一个高精度的高频计数信号进行计数;由于闸门与被测信号不能同步,因此,这两种方法都存在±1误差的问题,第一种方法适用于信号频率高时使用,第二种方法则在信号频率低时使用;等精度法则对高、低频信号都有很好的适应性;图2是测速电路的信号获取部分,在电源输入端并联电容C2用来滤去电源尖啸,使霍尔元件稳定工作;HG表示霍尔元件,采用CS3020,在霍尔元件输出端引脚3与地并联电容C3滤去波形尖峰,再接一个上拉电阻R2,然后将其接入LM324的引脚3;用LM324构成一个电压比较器,将霍尔元件输出电压与电位器R P1比较得出高低电平信号给单片机读取;C4用于波形整形,以保证获得良好数字信号;LED便于观察,当比较器输出高电平时不亮,低电平时亮;微型电机M可采用型,通过电位器R P1分压,实现提高或降低电机转速的目的;C1电容使电机的速度不会产生突变,因为电容能存储电荷;电压比较器的功能：比较两个电压的大小用输出电压的高或低电平,表示两个输入电压的大小关系：当“＋”输入端电压高于“－”输入端时,电压比较器输出为高电平；当“＋”输入端电压低于“－”输入端时,电压比较器输出为低电平；比较器还有整形的作用,利用这一特点可使单片机获得良好稳定的输出信号,不至于丢失信号,能提高测速的精确性和稳定性;C1图.2 测速电路原理图3 测速程序测量转速,使用霍尔传感器,被测轴安装有1只磁钢,即转轴每转一周,产生1个脉冲,要求将转速值转/分显示在数码管上;用C语言编制的程序如下：12C1 M1 MHG CS3020M R P1101R P2203R 110KR 2510ΩC 1C 2104C 3104C 4104LM324+5V-+OUT+-123+123411测速电路原理图3 测速程序测量转速,使用霍尔传感器,被测轴安装有1只磁钢,即转轴每转一周,产生1个脉冲,要求将转速值转/分显示在数码管上;用C 语言编制的程序如下：12C1 M1 MHG CS3020M R P1101R P2203R 110KR 2510ΩC 1C 2104C 3104C 4104LM324+5V-+OUT+-123+123411测速电路原理图3 测速程序测量转速,使用霍尔传感器,被测轴安装有1只磁钢,即转轴每转一周,产生1个脉冲,要求将转速值转/分显示在数码管上;用C 语言编制的程序如下：12C1 M1 MHG CS3020M R P1101R P2203R 110KR 2510ΩC 1C 2104C 3104C 4104LM324+5V-+OUT+-123+123411测速电路原理图3 测速程序测量转速,使用霍尔传感器,被测轴安装有1只磁钢,即转轴每转一周,产生1个脉冲,要求将转速值转/分显示在数码管上;用C 语言编制的程序如下：//硬件：老版STC 实验版 //P3-5口接转速脉冲include <12C> // 单片机内部专用寄存器定义 define uchar unsigned chardefine uint unsigned int //数据类型的宏定义uchar codeLK10={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,} ;//数码管0~9的字型码uchar LK14={0xfe,0xfd,0xfb,0xf7};//位选码uint data z,counter;//定义无符号整型全局变量lk//====================================================void initvoid //定义名为init的初始化子函数{ //init子函数开始,分别赋值TMOD=0X51; //GATE C/T M1 M0 GATEC/T M1 M0 计数器T1 定时器T0// 0 1 0 1 0 0 0 1TH1=0; //计数器初始值TL1=0;TH0=-50000/256; //定时器t0 定时50msTL0=-50000%256;EA=1; // IE=0X00; //EA - ET1 ES ET1 EX1 ET0 EX0ET0=1; // 1 0 0 0 0 0 1 0TR1=1;TR0=1;TF0=1;}//============================================= void delayuint k //延时程序{uint data i,j;fori=0;i<k;i++{for;j<121;j++ {;}}}//================================================ void displayvoid //数码管显示{P1=LKz/1000;P2=LK10;delay10;P1=LKz/100%10;P2=LK11;delay10;P1=LKz%100/10;P2=LK12;delay10;P1=LKz%10;P2=LK13;delay10;}//=========================================void mainvoid //主程序开始{uint temp1,temp2;init; //调用init初始化子函数for;;{temp1=TL1;temp2=TH1;counter=temp2<<8+temp1; //读出计数器值并转化为十进制//z=counter;display;} //无限循环语句结束} //主程序结束//================================================= ==// uint chushi=60;void timer0void interrupt 1 using 1{TH0=-50000/256; //定时器t0 定时50msTL0=-50000%256;// chushi--;// ifchushi<=0{z=counter / ; //读出速度//}TH0=0; //每50MS清一次定时器 TL1=0;}。

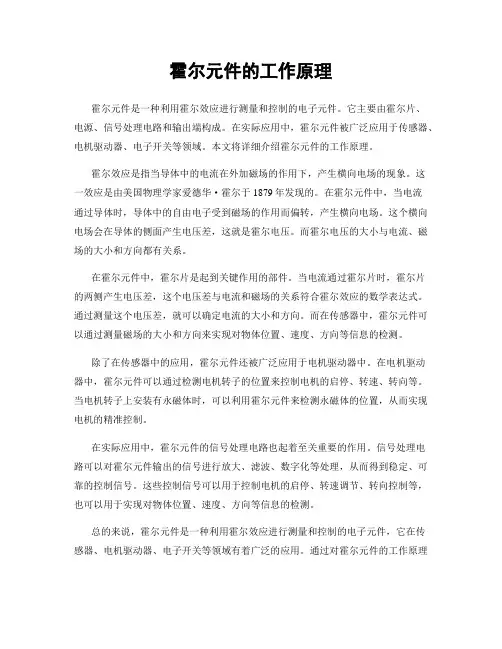

霍尔元件的工作原理霍尔元件是一种利用霍尔效应进行测量和控制的电子元件。

它主要由霍尔片、电源、信号处理电路和输出端构成。

在实际应用中，霍尔元件被广泛应用于传感器、电机驱动器、电子开关等领域。

本文将详细介绍霍尔元件的工作原理。

霍尔效应是指当导体中的电流在外加磁场的作用下，产生横向电场的现象。

这一效应是由美国物理学家爱德华·霍尔于1879年发现的。

在霍尔元件中，当电流通过导体时，导体中的自由电子受到磁场的作用而偏转，产生横向电场。

这个横向电场会在导体的侧面产生电压差，这就是霍尔电压。

而霍尔电压的大小与电流、磁场的大小和方向都有关系。

在霍尔元件中，霍尔片是起到关键作用的部件。

当电流通过霍尔片时，霍尔片的两侧产生电压差，这个电压差与电流和磁场的关系符合霍尔效应的数学表达式。

通过测量这个电压差，就可以确定电流的大小和方向。

而在传感器中，霍尔元件可以通过测量磁场的大小和方向来实现对物体位置、速度、方向等信息的检测。

除了在传感器中的应用，霍尔元件还被广泛应用于电机驱动器中。

在电机驱动器中，霍尔元件可以通过检测电机转子的位置来控制电机的启停、转速、转向等。

当电机转子上安装有永磁体时，可以利用霍尔元件来检测永磁体的位置，从而实现电机的精准控制。

在实际应用中，霍尔元件的信号处理电路也起着至关重要的作用。

信号处理电路可以对霍尔元件输出的信号进行放大、滤波、数字化等处理，从而得到稳定、可靠的控制信号。

这些控制信号可以用于控制电机的启停、转速调节、转向控制等，也可以用于实现对物体位置、速度、方向等信息的检测。

总的来说，霍尔元件是一种利用霍尔效应进行测量和控制的电子元件，它在传感器、电机驱动器、电子开关等领域有着广泛的应用。

通过对霍尔元件的工作原理的深入了解，可以更好地应用它，实现对电流、磁场、物体位置、速度、方向等信息的精准检测和控制。

1.霍尔传感器测速原理利用霍尔器件将喷药设备的转速转化为脉冲信号，将测量转速的霍尔传感器和喷药设备的车轴同轴连接，与霍尔探头相对的喷药设备的轴上固定着一片磁钢块，车轮每转一周，霍尔传感器便发出一个脉冲信号，由霍尔器件电路输出。

将此脉冲信号接到单片机的IO口上，单片机通过采集IO口的信号来计算单位时间内的脉冲个数，从而计算出喷药设备的行进速度。

2.电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

2.1直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

2.2分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

2.3先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

3.光电耦合器光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件.它对输入、输出电信号有良好的隔离作用.当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。

霍尔传感器测速原理：电流的测量采用磁平衡式霍尔电流传感器传感器可测量从直流到100kHz的交流量在自动测控系统中,常需要测量和显示有关电参量。

目前大多数测量系统仍采用变压器式电压、电流互感器,由于互感器的非理想性,使得变比和相位测量都存在较大的误差,常需要采用硬件或软件的方法补偿,从而增加了系统的复杂性。

采用霍尔检测技术,可以克服互感器这些缺点,能测量从直流到上百千赫兹的各种形状的交流信号,并且达到原副边不失真传递,同时又能实现主电路回路和电子控制电路的隔离,霍尔传感器的输出可直接与单片机接口。

因此霍尔传感器已广泛应用于微机测控系统及智能仪表中,是替代互感器的新一代产品。

在此提出了利用霍尔传感器对电参量特别是对高电压、大电流的参数的测量。

l测量原理1霍尔效应原理如图1所示,一个N型半导体薄片,长度为L,宽度为S,厚度为d,在垂直于该半导体薄片平面的方向上,施加磁感应强度为B的磁场,若在长度方向通以电流Ic则运动电荷受到洛伦兹力的作用,正负电荷将分别沿垂直于磁场和电流的方向向导体两端移动,并在导体两端形成一个稳定的电动势UH,这就是霍尔电动势(或称之为霍尔电压),这种现象称为霍尔效应。

霍尔电压的大小UH=RIB/d=KHICB,其中R为霍尔常数；KH为霍尔元件的乘积灵敏度。

2用霍尔传感器测量电参量的原理由霍尔电压公式可知：对于一个成型的霍尔传感器,乘积灵敏度KH是一恒定值,则UH∝ICB,只要通过测量电路测出UH的大小,在B和IC 两个参数中,已知一个,就可求出另一个,因而任何可转换成B或J的未知量均可利用霍尔元件来测量,任何转换成B和I乘积的未知量亦可进行测量。

电参量的测量就是根据这一原理实现的。

若控制电流IC为常数，磁感应强度B与被测电流成正比，就可以做成霍尔电流传感器测电流，若磁感应强度B为常数，IC与被测电压成正比，可制成电压传感器测电压，利用霍尔电压、电流传感器可测交流电的功率因数、电功率和交流电的频率。

车速传感器的工作原理
车速传感器是一种用于测量车辆速度的装置。

它通常安装在车辆的车轮上，利用其与车轮的转动相互作用来测量车辆的速度。

车速传感器的工作原理基于霍尔效应。

霍尔效应是指当通过一块金属材料的两侧施加垂直磁场时，材料中的电荷将偏转，形成一个电势差。

利用这个原理，车速传感器中使用了霍尔元件。

当车辆以一定速度行驶时，车轮会带动车速传感器中的磁尺。

磁尺的旋转使得磁场发生变化，进而引起霍尔元件中的电势差变化。

车速传感器将根据电势差的变化量来计算车辆的速度。

为了保证测量的准确性，车速传感器还需要考虑其他因素，比如车轮的直径和胎压等。

通常，车速传感器还会与车辆的控制单元相连接，将速度信息传输给车辆系统，以便进行相应的调节和控制。

总的来说，车速传感器利用霍尔效应来测量车轮的转速，从而计算得出车辆的速度。

它在现代车辆中起着重要的作用，为驾驶者提供准确的速度信息，同时也为车辆的安全和性能提供了支持。

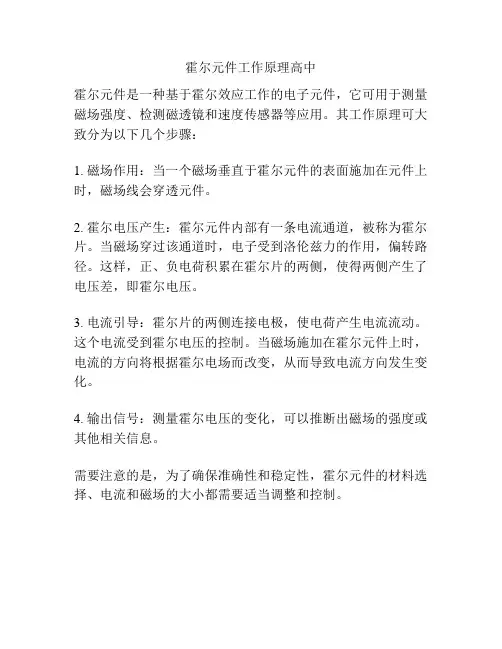

霍尔元件工作原理高中
霍尔元件是一种基于霍尔效应工作的电子元件，它可用于测量磁场强度、检测磁透镜和速度传感器等应用。

其工作原理可大致分为以下几个步骤：
1. 磁场作用：当一个磁场垂直于霍尔元件的表面施加在元件上时，磁场线会穿透元件。

2. 霍尔电压产生：霍尔元件内部有一条电流通道，被称为霍尔片。

当磁场穿过该通道时，电子受到洛伦兹力的作用，偏转路径。

这样，正、负电荷积累在霍尔片的两侧，使得两侧产生了电压差，即霍尔电压。

3. 电流引导：霍尔片的两侧连接电极，使电荷产生电流流动。

这个电流受到霍尔电压的控制。

当磁场施加在霍尔元件上时，电流的方向将根据霍尔电场而改变，从而导致电流方向发生变化。

4. 输出信号：测量霍尔电压的变化，可以推断出磁场的强度或其他相关信息。

需要注意的是，为了确保准确性和稳定性，霍尔元件的材料选择、电流和磁场的大小都需要适当调整和控制。

无刷电机霍尔测速代码-概述说明以及解释1.引言1.1 概述概述部分的内容可以是对于无刷电机霍尔测速代码的背景和意义的简要介绍。

无刷电机是一种通过控制电流通路来实现转子转动的电机。

与传统的有刷电机相比，无刷电机具有结构简单、寿命长、效率高等优点。

然而，无刷电机的转速控制和测速一直是一个关键的技术难题。

霍尔效应是一种基于磁敏元件的物理现象，当磁敏元件受到磁场作用时，会产生电压信号。

通过使用霍尔效应传感器，可以测量无刷电机转子的转动速度，从而实现对无刷电机的准确控制。

在无刷电机控制系统中，霍尔测速代码起着至关重要的作用。

通过编写高效稳定的无刷电机霍尔测速代码，可以实现精确的速度控制和闭环反馈。

无刷电机霍尔测速代码的开发不仅能提高无刷电机的性能，还可以应用于自动化控制系统、机器人技术、电动车辆等领域。

本文将重点介绍无刷电机霍尔测速代码的原理和实现步骤，希望为读者了解和掌握该技术提供参考。

通过对无刷电机霍尔测速代码的深入研究和应用，可以推动无刷电机控制技术的发展，促进工业自动化和智能化的进步。

文章结构部分的内容如下：1.2 文章结构本文共分为三个部分，分别为引言、正文和结论。

引言部分首先对文章的主题进行概述，介绍了无刷电机霍尔测速代码的背景和意义。

接着介绍了文章的结构安排和章节内容的大致概述。

引言部分的目的是为读者提供一个对全文内容的整体了解，以便更好地理解正文和结论部分的内容。

正文部分着重介绍了无刷电机原理和霍尔效应测速原理。

首先对无刷电机的工作原理进行了详细解释，包括无刷电机的构造和工作方式。

然后介绍了霍尔效应测速原理，包括霍尔效应的基本原理和在无刷电机中的应用。

正文部分的目的是帮助读者理解无刷电机霍尔测速代码的基本原理和原理，以便后续可以更深入地了解代码实现的过程。

结论部分总结了无刷电机霍尔测速代码的重要性和实现无刷电机霍尔测速的关键步骤。

首先强调了无刷电机霍尔测速代码在无刷电机控制中的重要性，以及其对提高电机性能和系统稳定性的影响。

基于霍尔传感器的测速系统设计随着科技的发展，基于霍尔传感器的测速系统在工业领域得到了广泛应用，在物流、交通、航空等领域也有着广泛的应用。

本文将详细介绍基于霍尔传感器的测速系统的设计原理、系统结构及其应用。

一、设计原理霍尔传感器是一种电子元件，利用霍尔效应来检测磁场，并将其转化成电压信号。

当磁场垂直于一个材料流动（例如液体、气体或固体）时，电子会受到一个偏转力，从而产生电势差（又称霍尔电压）。

在测速系统中，通常使用霍尔传感器来测量磁场的变化，以判断物体的运动状态，并通过计算来得出物体的速度。

霍尔传感器可以分为两种类型：线性霍尔传感器和角度霍尔传感器。

线性霍尔传感器用于测量直线运动物体的速度，而角度霍尔传感器用于测量旋转物体的角度和速度。

二、系统结构基于霍尔传感器的测速系统的最基本的组成部分是传感器和电路板。

传感器通常由磁敏元件、信号放大器和输出电路组成，而电路板一般包括功率放大器、运算放大器和数字信号处理器等电子元件。

以上这些电子元件合在一起，便构成了一个完整的测速系统。

当物体通过传感器时，霍尔传感器会检测到磁场变化并产生电压信号，电路板会将其转化为数字信号，然后计算物体的速度并将其显示出来。

三、应用基于霍尔传感器的测速系统广泛应用于各种行业，如物流、交通、航空等。

以下是一些常见的应用：1. 电机控制：测速系统可以测量电动机的速度，控制电机的转速和转向，保证电机的稳定性和安全性。

2. 汽车测速：霍尔传感器可以安装在车轮上，测量车轮的转速，以计算汽车的速度和里程。

3. 航空领域：测速系统可以用于飞机的降落和起飞速度的测量，以及飞机在飞行中的速度和位置的控制等。

4. 工程领域：测速系统可以用于管道和流体的控制，监测流量，提高工作效率和安全性。

总之，基于霍尔传感器的测速系统在现代工业和科技领域中应用广泛，作用重要。

通过不断创新和发展，相信测速系统会有更广阔的发展前景。

霍尔传感器测速原理霍尔传感器是一种测量磁场强度的传感器，可以用于测量转速。

其测速原理是利用霍尔元件的特性，通过测量磁场的变化来确定转速。

本文将介绍霍尔传感器测速原理及其应用。

一、霍尔元件的工作原理霍尔元件是一种基于霍尔效应的传感器。

霍尔效应是指当电流通过具有导电性的材料时，会在材料中产生电场，从而产生一定的电压。

这种电压称为霍尔电势，其大小与磁场的强度和方向有关。

霍尔元件通常是由半导体材料制成的。

当磁场作用于半导体材料时，由于霍尔效应的作用，会在元件的两端产生一定的电压，这种电压称为霍尔电势。

根据霍尔电势的大小和方向，可以确定磁场的强度和方向。

二、霍尔传感器测速原理霍尔传感器通常由霍尔元件、放大器和输出电路组成。

当传感器安装在旋转物体上时，磁场的强度和方向会随着旋转而变化。

这时，霍尔元件会产生一定的霍尔电势，通过放大器和输出电路，可以将霍尔电势转换为电压信号输出。

根据旋转物体的转速和磁场的变化情况，可以测量出输出电压的频率和幅值。

通过对输出电压的处理，可以确定旋转物体的转速。

通常情况下，霍尔传感器的输出电压的频率与旋转物体的转速成正比，因此可以利用霍尔传感器来测量转速。

三、霍尔传感器的应用霍尔传感器具有灵敏度高、响应时间短、寿命长等优点，因此在工业控制、汽车电子、医疗器械等领域得到了广泛的应用。

在工业控制领域，霍尔传感器可以用于测量电机、风扇、泵等设备的转速，从而实现对这些设备的控制。

在汽车电子领域，霍尔传感器可以用于测量车轮的转速、发动机的转速等，从而实现对车辆的控制。

在医疗器械领域，霍尔传感器可以用于测量心脏起搏器的脉冲频率、血流速度等，从而实现对患者的监测。

霍尔传感器是一种常见的测速传感器，其测速原理基于霍尔元件的特性。

通过利用霍尔传感器测量旋转物体的转速，可以实现对各种设备的控制和监测。

霍尔元件的灵敏度测量原理霍尔元件是一种基于霍尔效应的传感器，用于测量磁场的强度和方向。

它的灵敏度是指对于磁场的变化，传感器输出信号的变化程度。

本文将详细介绍霍尔元件的灵敏度测量原理。

首先，我们需要了解一下霍尔效应。

霍尔效应是指当电流通过导体时，如果该导体处于磁场中，会在导体的两侧产生电势差，这个现象就被称为霍尔效应。

霍尔元件中常用的是纵向霍尔效应，即磁场方向与电流方向垂直。

在霍尔元件中，通常有三个引脚，分别是电源引脚（Vcc）、接地引脚（GND）和输出引脚（OUT）。

电源引脚连接正电源，接地引脚连接地线，输出引脚连接电路的输入端。

在测量霍尔元件的灵敏度时，我们需要将霍尔元件放置在已知磁场中，并通过测量输出信号的变化来确定其灵敏度。

具体步骤如下：1. 构建实验电路。

首先，将霍尔元件与其他电路连接起来，例如，将电源引脚连接正电源，接地引脚连接地线，输出引脚连接电路的输入端。

2. 定义基准信号。

在没有外部磁场作用时，测量霍尔元件输出的基准信号，将其作为后续测量的基准值。

3. 放置霍尔元件。

将霍尔元件放置在已知磁场中，并保持稳定。

可以使用磁铁或电磁铁产生磁场，确保磁场强度可控且恒定。

4. 测量输出信号。

通过连接的电路，测量霍尔元件输出的信号大小和方向。

可以使用示波器或模拟信号处理器来获取输出信号。

5. 计算灵敏度。

通过比较基准信号和测量信号的差异，计算出霍尔元件的灵敏度。

通常，灵敏度被定义为单位磁场变化引起的电压变化。

需要注意的是，为了获得准确的灵敏度测量结果，我们应该尽量避免外界因素对测量的干扰。

例如，应保持磁场稳定且恒定，避免其它磁场源的影响；还要注意电源稳定和抗干扰电路的设计，以减小测量误差。

此外，为了获得更准确的灵敏度测量结果，可以进行多次测量并取平均值。

同时，还可以通过改变磁场的强度来测量不同磁场下的输出信号，以确定灵敏度的变化规律。

总之，霍尔元件的灵敏度测量原理是通过将霍尔元件放置在已知磁场中，测量输出信号的变化来确定其灵敏度。

霍尔测速实验报告霍尔测速实验报告引言：霍尔测速实验是一种常用的物理实验，通过测量霍尔电压来确定导体中电子的速度。

本实验旨在通过实际操作，深入了解霍尔效应的原理和应用，并验证霍尔电压与导体中电子速度之间的关系。

一、实验器材和原理1. 实验器材：- 霍尔元件- 恒流源- 磁场源- 数字万用表- 直流电源- 连接线等2. 实验原理：霍尔效应是指当导体中有电流通过时，垂直于电流方向施加磁场时，导体两侧产生的电压差。

这个现象可以通过以下公式来描述：V_H = B * I * R_H其中，V_H为霍尔电压，B为磁场强度，I为电流强度，R_H为霍尔系数。

二、实验步骤1. 搭建实验电路：将霍尔元件与恒流源、数字万用表等连接起来，确保电路连接正确。

2. 施加磁场：将磁场源靠近霍尔元件，调节磁场强度，使其在一定范围内变化。

同时，保持电流强度恒定。

3. 测量电压：使用数字万用表测量霍尔电压，并记录下相应的磁场强度和电流强度。

4. 数据处理：根据所测得的电压、磁场强度和电流强度数据，计算出霍尔系数R_H。

三、实验结果在实验过程中，我们测量了不同磁场强度下的霍尔电压，并记录下了相应的电流强度。

根据实验数据，我们绘制了霍尔电压与磁场强度的曲线图，并通过拟合得到了霍尔系数R_H的数值。

四、实验讨论通过实验数据的分析，我们可以得出以下结论：1. 霍尔电压与磁场强度成正比关系。

当磁场强度增大时，霍尔电压也随之增大。

2. 霍尔电压与电流强度成正比关系。

当电流强度增大时，霍尔电压也随之增大。

3. 霍尔系数R_H是一个常量，与导体的材料和几何形状有关。

不同材料和形状的导体具有不同的R_H值。

五、实验应用霍尔测速实验在工程和科学研究中有广泛的应用。

一些常见的应用包括：1. 速度测量：通过测量霍尔电压，可以确定导体中电子的速度，从而实现对物体速度的测量。

2. 磁场测量：利用霍尔效应，可以测量磁场的强度和方向，广泛应用于磁场传感器和磁力计等设备中。

物理霍尔元件原理
霍尔元件是一种常用的物理传感器，可以测量电流和磁场的关系。

它的工作原理基于霍尔效应，即当电流通过一条导线时，如果有磁场垂直于导线方向，就会在导线两侧产生电势差。

这个现象可以用以下方式解释：当电流通过导线时，电子会受到洛伦兹力的作用，导致电子在导线内部堆积，形成一个电场。

在磁场的作用下，这些电子将在导线两侧形成不均匀的电荷分布，从而形成电势差。

这个电势差就是霍尔电压，可以被测量并用来计算磁场的强度。

霍尔元件通常由一片薄薄的半导体材料制成，上面有一些电极和连接引脚。

当电流通过元件时，霍尔电压可以通过连接引脚测量。

为了增强测量的准确性，霍尔元件通常被放置在一个恒定磁场中，以确保测量的稳定性。

霍尔元件广泛应用于各种领域，例如电子设备中的电流测量、角度传感器、磁力计等。

它具有响应速度快、精度高、抗干扰能力强等优点，被广泛应用于工业控制、汽车电子、航天航空等领域。

霍尔元件是一种基于霍尔效应的物理传感器，通过测量霍尔电压来计算磁场强度。

它的应用广泛，具有很多优点。

通过合理地应用和优化设计，霍尔元件可以在各种环境下准确地测量电流和磁场，为人们的生活和工作提供便利。
