腐蚀性介质和有毒介质管道设计规定

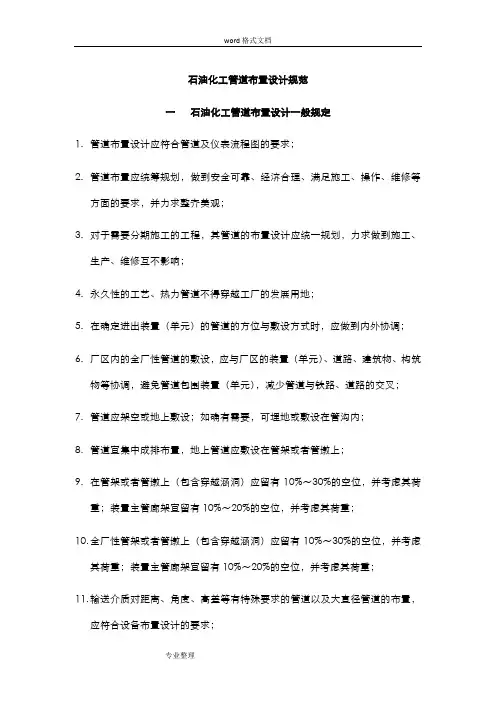

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置(单元）的管道的方位与敷设方式时，应做到内外协调;6.厂区内的全厂性管道的敷设,应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10％～30％的空位，并考虑其荷重;装置主管廊架宜留有10％～20％的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞)应留有10%~30％的空位,并考虑其荷重；装置主管廊架宜留有10％~20％的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置,应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短,组成件最少;15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿;16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时,管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外,应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点;5)公称直径小于或等于100的镀锌管道;6)设置盲板或“8"字盲板的位置。

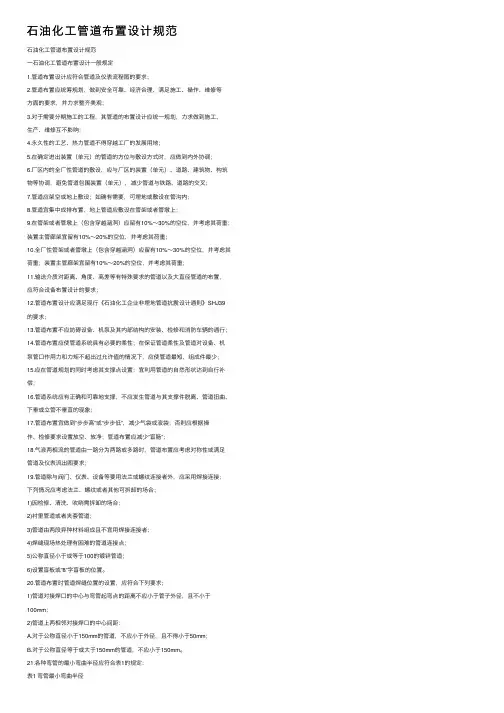

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

压力管道的分类和分级管道的用途广泛，品种繁多。

不同领域内使用的管道，其分类方法也不同。

一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类。

具体情况可见图1。

在一般法规、标准、规范中，为了便于设计、施工验收和使用管理和检验，往往根据介质的特性和设计参数采用综合分类、分级的方法，同时，在各行业的设计规范，施工验收规范和维修、检验规程之间，对管道的分级或分类尚存在差异。

如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类。

A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质，其中设计压力小于等于1MPa，且设计温度为-29～186℃的为D类。

化工、石油化工和电力等行业的施工及验收规范对管道的分级或分类如下：化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类。

基本与国家标准一致，但将有毒介质管道划入B类管道。

石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级，如表3。

表3 SH3501-2001管道分级管道级别适用范围SHA1 毒性程度为极度危害介质管道（苯管道除外）2 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3 设计压力大于或等于10.0MPa的介质管道SHB1 毒性程度为极度危害介质的苯管道2 毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）3 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1 毒性程度为中度、轻度危害介质管道2 乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道。

石油化工管道布置设计规范一石油化工管道布置设计一般规定1. 管道布置设计应符合管道及仪表流程图的要求；2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3. 对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4. 永久性的工艺、热力管道不得穿越工厂的发展用地；5. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6. 厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7. 管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8. 管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9. 在管架或者管墩上（包含穿越涵洞）应留有10%-30%勺空位，并考虑其荷重；装置主管廊架宜留有10%- 20%勺空位，并考虑其荷重；10. 全厂性管架或者管墩上（包含穿越涵洞）应留有10%-30%勺空位，并考虑其荷重；装置主管廊架宜留有10%-20%勺空位，并考虑其荷重；11. 输送介质对距离、角度、高差等有特殊要求勺管道以及大直径管道勺布置，应符合设备布置设计勺要求；12. 管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13. 管道布置不应妨碍设备、机泵及其内部结构勺安装、检修和消防车辆勺通行；14. 管道布置应使管道系统具有必要勺柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值勺情况下，应使管道最短，组成件最少；15. 应在管道规划勺同时考虑其支撑点设置；宜利用管道勺自然形状达到自行补偿；16. 管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18. 气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19. 管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1）因检修、清洗、吹哨需拆卸的场合；2）衬里管道或者夹套管道；3）管道由两段异种材料组成且不宜用焊接连接者；4）焊缝现场热处理有困难的管道连接点；5）公称直径小于或等于100的镀锌管道；6）设置盲板或“ 8”字盲板的位置。

真题一选择题（共64道题，本题共48.0分。

下列各题选项中，每题的答案中有一个或几个正确，少选按比例得分，多选不得分。

）1.根据《中华人民共和国特种设备安全法》，特种设备发生特别重大事故后，（）A2.依据《中华人民共和国安全生产法》的规定，生产经营单位新建、改建、扩建工程项目的安全设施，必须与主体工程同时设计、同时施工、同时投入生产和使用（）。

C3.下列哪种管道定义为压力管道（）。

A4.根据《安全阀安全技术监察规程》（TSG ZF001）的规定，封闭安全阀阀座的密封面，对安全阀进口侧体腔进行耐压（液压强度）试验，最小试验压力为（）的1.5倍。

B5.按照现行国家标准《管道支吊架》（GB/T 17116）的规定，管道垂直位移可以忽略不计或限制管道垂直位移不会对连接设备和管道产生有害荷载时，对于从下部支承的管线可采用刚性（）或横梁结构。

D6.现行国家标准《爆炸危险环境电力装置设计规范》GB 50058的规定，阀门危险区域的划分中，位于通风良好而未封闭的区域内的截断阀和（）周围的区域可不分类。

C7.按照现行国家标准《管道支吊架》（GB/T 17116）的规定，在管道支吊架设计时，应计入管道输送介质的重力，若管道输送介质较轻，则计入（）时的介质策略荷载。

BC8.指出下图的管架形式；D 管道支吊架9.指出下图的管架形式；C管道支吊架10.GB/T 8923.1-2011《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》规定的（）级钢材表面锈蚀等级，是指：已发生锈蚀，并且氧化皮已开始剥落的钢材表面。

B11.按照现行国家标准《设备及管道绝热技术通则》（GB/T 4272）的规定，要求防潮层材料（），防水、防潮能力强。

A12.按照国家现行标准《承压设备无损检测》（NB/T 47013）的规定，除非另有规定，射线检测应在焊后进行。

对有延迟裂纹倾向的材料，至少应在焊接完成后（）进行射线检测。

⽯油化⼯管道布置设计规范⽯油化⼯管道布置设计规范⼀⽯油化⼯管道布置设计⼀般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满⾜施⼯、操作、维修等⽅⾯的要求，并⼒求整齐美观；3.对于需要分期施⼯的⼯程，其管道的布置设计应统⼀规划，⼒求做到施⼯、⽣产、维修互不影响；4.永久性的⼯艺、热⼒管道不得穿越⼯⼚的发展⽤地；5.在确定进出装置（单元）的管道的⽅位与敷设⽅式时，应做到内外协调；6.⼚区内的全⼚性管道的敷设，应与⼚区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全⼚性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、⾓度、⾼差等有特殊要求的管道以及⼤直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满⾜现⾏《⽯油化⼯企业⾮埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通⾏；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管⼝作⽤⼒和⼒矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其⽀撑点设置；宜利⽤管道的⾃然形状达到⾃⾏补偿；16.管道系统应有正确和可靠地⽀撑，不应发⽣管道与其⽀撑件脱离、管道扭曲、下垂或⽴管不垂直的现象；17.管道布置宜做到“步步⾼”或“步步低”，减少⽓袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.⽓液两相流的管道由⼀路分为两路或多路时，管道布置应考虑对称性或满⾜管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要⽤法兰或螺纹连接者外，应采⽤焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬⾥管道或者夹套管道；3)管道由两段异种材料组成且不宜⽤焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径⼩于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

8）全厂性管架或管墩上（包括穿越涵洞）应 留有1O ％－3O％的裕量，并考虑其荷重。 装置主管廊管架宜留有10％－20％的裕量， 并考虑其荷重；
9）输送介质对距离、角度、高差等有特殊要 求的管道以及大直径管道的布置，应符合设 备布置设计的要求；
10）管道布置不应妨碍设备、机泵及其内部 构件的安装、检修和消防车辆的通行；
（11）在易产生振动的管道（如往复式 压缩机、往复泵的出口管道等）的转弯 处，应采用弯曲半径不小于1．5倍公称 直径的弯头;
分支管直顺介质流向外接。
（12）从有可能发生振动的管道上接出公称 直径小于或等于40mm的支管时，不论支管 上有无阀门，连接处均应采取加强措施;
（13）布置腐蚀性介质、有毒介质和高压管 道时，应避免由于法兰、螺纹和填料密封等 泄漏而造成对人身和设备的危害。
密封; （15）有隔热层的管道，在管墩、管架处 应设管托。无隔热层的管道，如无要求， 可不设管托。
（16）自流的水平管道应有不小于3‰的 顺介质流向坡度;
（l7）厂区地形高差较大时，全厂性管道敷 设应与地形高差保持一致。
（18）对于跨越、穿越厂区内铁路和道路的 管道，在其跨越段或穿越段上不得装设阀 门、金属波纹管补偿器和法兰、螺纹接头 等管道组成件。
（9）布置与往复式压缩机相连的管道 时，应使管系的机械振动固有频率和管 道的气柱固有频率避开机器的激振频率;
必要时可采用以下措施：
1）增设防振支架； 2）适当扩大管径； 3）增设脉动衰减器或孔板； 4）合理设置缓冲器，避开共振管长，尽可 能减少弯头。
（10）不应在振动管道上弯矩大的部位 设置分支管;
11）管道布置应使管道系统具有必要的柔性。 在保证管道柔性及管道对设备、机泵管口作 用力和力矩不超出过允许值的惰况下，应使 管道最短，组成件最少；

石油化工管道布置设计规一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到外协调；6.厂区的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

石油化工管道安排设计标准一石油化工管道安排设计一般规定1.管道安排设计应符合管道及仪表流程图的要求；2.管道安排应统筹规划，做到平安可靠、经济合理、满足施工、操作、维修等方面的要求，并力求齐整美观；3.对于需要分期施工的工程，其管道的安排设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的开展用地；5.在确定进出装置〔单元〕的管道的方位与敷设方法时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置〔单元〕、道路、建筑物、构筑物等协调，预防管道包围装置〔单元〕，减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排安排，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上〔包含穿越涵洞〕应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上〔包含穿越涵洞〕应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特别要求的管道以及大直径管道的安排，应符合设备安排设计的要求；12.管道安排设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道安排不应阻碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道安排应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过同意值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状到达自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道安排宜做到“步步高〞或“步步低〞，减少气袋或液袋；否则应依据操作、检修要求设置放空、放净；管道安排应减少“盲肠〞；18.气液两相流的管道由一路分为两路或多路时，管道安排应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采纳焊接连接；以下情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8〞字盲板的位置。

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划,做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观;3.对于需要分期施工的工程,其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响;4.永久性的工艺、热力管道不得穿越工厂的发展用地;5.在确定进出装置(单元）的管道的方位与敷设方式时,应做到内外协调;6.厂区内的全厂性管道的敷设,应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置(单元）,减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内;8.管道宜集中成排布置,地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞)应留有10％～30％的空位，并考虑其荷重;装置主管廊架宜留有10%～20%的空位，并考虑其荷重;10.全厂性管架或者管墩上（包含穿越涵洞）应留有10％～30％的空位，并考虑其荷重;装置主管廊架宜留有10%～20％的空位，并考虑其荷重;11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置;宜利用管道的自然形状达到自行补偿;16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象;17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋;否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时,管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外,应采用焊接连接;下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道;3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点;5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。

目录一、压力管道设计基本规定 ............ 错误!未定义书签。

二、压力管道设计、安装、检验相关标准、规范错误!未定义书签。

三、压力管道图样绘制规定 ............ 错误!未定义书签。

四、压力管道设计文件编制规定 ........ 错误!未定义书签。

五、压力管道设计基础数据采集规定..... 错误!未定义书签。

六、压力管道布置规定 ................ 错误!未定义书签。

七、压力管道材料选用规定 ............ 错误!未定义书签。

八、压力管道元件选用规定 ............ 错误!未定义书签。

九、压力管道支吊架设计规定 .......... 错误!未定义书签。

十、压力管道强度计算规定 ............ 错误!未定义书签。

十一、压力管道应力分析规定 .......... 错误!未定义书签。

十二、压力管道防腐、隔热规定 ........ 错误!未定义书签。

十三、压力管道其他规定 .............. 错误!未定义书签。

一、压力管道设计基本规定总则1.1.1 本规定根据国务院《特种设备安全监察条例》、国家质量监督检验检疫总局TSGR1001-2008《压力容器压力管道设计许可规则》制定。

1.1.2 本规定适用于公称压力小于或等于42MPa的工业金属压力管道及非金属衬里的工业金属压力管道的设计。

非压力管道的设计可参照本规定执行。

1.1.3 本规定不适用于GB/《压力管道规范工业管道》第1部分：总则第条规定的管道范围。

1.1.4 压力管道，是指最高工作压力大于或等于（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

压力管道类别、级别划分1.2.1 GA类（长输管道）长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

高压管在内
不经常检修的管在内
低压管在外
无支管的管在内
经常检修的管在外
支管多的管在外
1.输送有毒或有腐蚀性介质的管道，不得在人行 通道上方设置阀件、法兰等，以免渗漏伤人。
2.输送易燃、易爆和剧毒介质管道，不得敷设在生活间、 楼梯间和走廊处。管道通过防爆区墙壁应采取措施封固。
3.蒸汽或气体管道应从主管上部引出支管。
避开门、窗、梁和 安全阀2.2m。并列
设备，避免通过电 管路上阀门、管件
动机、仪表盘、配 应错开安装。
电盘上方。
管道应适当配 置活接头或法兰， 便于安装、检修。 管道直角拐弯可用 一端堵塞三通代替， 以便清理或添设支 管。
按所输送物料 性质集中安排管道。 冷热管要隔开布置。
满足工艺安装检修安全整齐美观前提下，投资最省、经费最小。
① 改变管道走 向，增加整个
管道柔性
增加管道自 然补偿能力
②调整支吊架 型式和位置。
2、补偿器补偿 3、弹簧支吊架
③初步设计改变设备布置要 考虑转弯管道是否有允许热 管道膨胀足够净空，特殊管
道需事先经柔性分析。
19
第三节 管道设计基本要求
五、管道的隔热
1.保温结构
胶泥 预制品 填充
结构
结构
结构
根据管径大小预制 成半圆形管壳，弧 形瓦或梯形瓦等。
管道布置一般原则
管道穿过建筑物的楼板、屋顶或墙面时，应加套管，套管与管道门的空隙应密封。套管 的直径应大于管道隔热层的外径，并不得影响管道的热位移。管道上的焊缝不应在套管内，
7 并距离套管端部不应小于150mm。套管应高出楼板、屋顶面50mm。管道穿过屋顶时应设防雨罩。
管道不应穿过防火墙或防爆墙。
