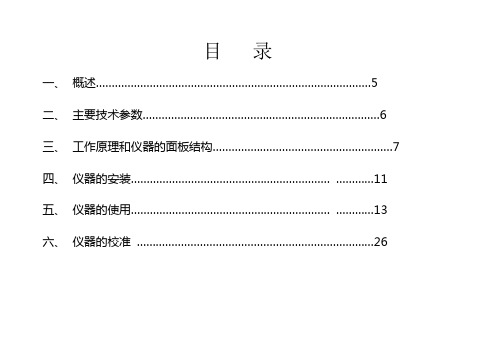

目录一、概述 (5)二、主要技术参数 (6)三、工作原理和仪器的面板结构 (7)四、仪器的安装 (11)五、仪器的使用 (13)六、仪器的校准 (26)七、仪器使用中的注意事项 (27)八、常见故障与维修 (27)西安泰戈分析仪器有限责任公司使用说明书注意事项电源注意事项仪器使用220VAC±10%、50/60Hz、1A电源，要求接地良好，不应有高频或强磁场干扰。
我公司建议用户给仪器配备有净化功能的交流稳压器或UPS电源，以确保仪器在长期的使用中有稳定的电源供给。
同时有助于延长仪器的使用寿命。
TG-1500型露点仪- １ -西安泰戈分析仪器有限责任公司 使用说明书 TG-1500型露点仪 —２—安装注意事项 ◆ 仪器应该现场安装，并且与取样点要尽可能的接 近(≤2米)。
◆ 取样系统管路中的接头应尽可能的少，接头处密 封性要好，不得采用套接的方法。
◆ 必须保证仪器的出口排气通畅。
仪器排放的气体 应用管道引到室外排空。
◆ 仪器应在空气畅通、无强烈震动处水平安装。
西安泰戈分析仪器有限责任公司使用说明书配管注意事项取样管必须是材质致密、内壁光滑清洁、无砂眼的管道，且越短越好。
我公司推荐用户使用φ3的不锈钢管、厚壁且内径小的聚四氟管、紫铜管等。
不得采用弹性高、渗透性强的塑料管及各种橡胶管。
TG-1500型露点仪- ３ -西安泰戈分析仪器有限责任公司 使用说明书 TG-1500型露点仪 —４—使用及保存注意事项 ◆ 仪器在使用过程中不可打开外壳，避免发触电危险。
◆ 仪器在使用、存放、及运输过程中应避免强烈震动，以免损坏传感器。
◆ 仪器在存放期间应保持清洁，要防止仪器受潮，进排气嘴应加盖防尘帽，以防落入异物及灰尘。
◆ 为保证仪器的测量精度，应按根据用户要求定期校准。
在长期使用或存放后，应对仪器的气路系统进行气密性检查。
西安泰戈分析仪器有限责任公司使用说明书一、概述TG-1500型露点仪，是我公司研发的高精度在线露点检测仪器。
在线微量水分析仪Model 8800A & 8800B操作手册Teledyne Analytical InstrumentsA Business Unit of Teledyne Electronic Technologies前言制造商保留更改或修改权利，如产品规格或外观有改动恕不另行通知；因此，在此文件中的信息并不代表制造商的承诺，如有变更，恕不另行通知。
在收件时，如果有明显的损害请及时通知承运人，并要求签收现场开箱检查。
开箱，检查8800系列微量水分析仪的包装是否损坏、清点器件已确认是否有丢失、缺件或误发。
开箱，它应包括：8800系列微量水分测定仪，传感器干燥剂的容器中，外接式电缆，本手册。
注意：由于传感器属须密封保存的精密附件，请勿在阅读完本手册之前，拆卸或安装传感器；以免造成不必要的损失。
本手册分为三部分：第1节是对8800系列微量水分析仪的概述。
第2节描述了传感器和采样技术。
第3节介绍了仪器的机械、电气和用户操作界面。
本手册是为已经安装使用和维修仪器分析或提供熟悉过程。
与其它Teledyne公司的露点测量产品，如8800P便携表或8800T变送器对比，将受益于所有用户操作界面的通用和一致性。
警告标铭下面显示的符号出现在仪器上，以提醒用户潜在的危险状况。
保护接地高压警告-有触电危险接线警告-请参考文件说明保修这台仪器是从工艺和材料上保证其无缺陷。
本保修责任仅限于提供服务，校准和更换仪器有缺陷的部件退回为此工厂跟换。
保险丝被明确排除的保修和责任意外。
本担保是从原始购买之日起生效。
该设备损坏，必须由生产厂家来判定是否由于设计缺陷造成的；如果是，保修是有效的。
本保证适用于如下：•电子器件为一年•传感器的机械故障为一年•出厂校准的有效期为六个月如果损坏判断是因误操作引起的异常情况，将通知用户；在获得修理批准后，将按标准费率收取费用。
目录1. 8800系列微量水分析仪的概述 12. 传感器和取样技术 4 2.1 传感器的使用注意事项 4 2.2 传感器的技术规格 5 2.3 传感器的安装及取样技术 5 2.3.1 在现场安装 5 2.3.2 采样安装 6 2.4 机械安装72.5 意外读数的故障排除73.仪器8 3.1 8800系列使用注意事项8 3.1.1 电磁兼容性注意事项8 3.2 仪器的技术指标8 3.3 安装9 3.3.1 仪器的机械安装9 3.3.1.1 8800A（DIN43700）附件的安装9 3.3.1.2 8800B（IP65）附件的安装9 3.3.2 电气连接9 3.3.2.1 电源连接10 3.3.2.1.1 交流电源或电器连接10 3.3.2.1.2 电源连接-低压直流供电(选项)10 3.3.2.2 传感器的连接10 3.3.2.3 报警触点接线10 3.3.2.4 模拟输出接口10 3.3.2.5 RS-232接口（选项）10 3.4 仪器的操作11 3.4.1 仪器的开启11 3.4.2 显示的设置11 3.4.3 按键功能11 3.4.4 运行状态12 3.4.4.1 查看露点模式12 3.4.4.2 报警12 3.4.4.3 开始校准13 3.4.4.3.1 量程校准模式13 3.4.4.3.2 单点自校正，手动或定期13 3.4.4.4 查看序列号模式14 3.4.5 设置状态14 3.5 能复位的声光报警（选项；NFPA兼容）15 3.6 仪器的故障排除15 3.7 维护16 词汇表（已忽略；详见英文手册）-- 附录A：用户操作过程流程图16 附录B：设置状态下的用户操作流程图18 附录C：传感器机械图（外形尺寸图）19 附录D：传感器可选的外形结构图20 附录E：8800系列微量水分析仪壳体与电路板尺寸图21附录F：传感器量程/校准及工作原理24 附录G：露点响应时间分析25 附录H：样气过滤器的注意事项26 附录I：8800系列微量水分析仪的接地注意事项27 附录J：露点与模拟输出的关系28 附录K：RS-232C接口协议（已忽略；详见英文手册）-- 附录L：8800系列更换传感器的步骤29 附录M：LBS & ppmV计算中的不确定性29 附录N：采集系统的组成装配图30 索引附录（已忽略；详见英文手册）--1. 8800系列微量水分析仪的概述8800系列微量水分析仪是基于微处理器技术设计，用于测量气体中的水分含量从-100℃ to +20℃范围，露点的量程取决于传感器的订购。
降低水露点抑制天然气水合物的生成前言由地层采出的天然气，通常处于被水饱和的状态。
处于液相状态的水，在天然气的集输过程中，通过分离器就可以使其从天然气中分离出来。
但天然气中含有的饱和水汽，就不能通过分离器分离。
水是天然气中有害无益的组分，因为天然气中水的存在，会降低天然气的热值和输气管道的输送能力；当温度降低或压力增加时，天然气中液相析出的水，在管道和设备中造成积液，不仅增加流动压降，甚至造成段塞流，还会加速天然气中酸性组分对管道和设备的腐蚀；液态水不仅在冰点时会结冰，而且，即使在天然气的温度高于水的冰点时，液态水还会与天然气中的一些气体组分生成水合物，严重时会堵塞井筒、阀门、管道和设备，影响输气管道的平稳供气和生产装置的正常运行。
天然气的水露点指标就是其饱和水汽含量的反映。
天然气水露点高，其水汽含量必然高。
因此，对于天然气，降低其水露点，无论对于管道输送或是符合商品气质要求，都具有重要的意义。
天然气水露点天然气的饱和水汽含量取决于天然气的温度、压力和气体组成等条件。
天然气含水汽量，通常用绝对湿度、相对湿度、水露点三种方法表示。
１绝对湿度每立方米天然气中所含水汽的克数，称为天然气的绝对湿度。
２相对湿度在一定条件下，天然气中可能含有的最大水汽量，即天然气与液态平衡时的含水汽量，称为天然气的饱和水汽含量。
在一定温度和压力条件下，天然气水汽含量与其在该条件下的饱和水汽含量的比值，称为天然气的相对湿度。
３水露点天然气的水露点是指在一定的压力条件下，天然气中开始出现第一滴水珠时的温度，也就是在该压力条件下与饱和水汽含量对应的温度值。
在ＧＢ１７８２０－１９９９《天然气》中，把水露点作为衡量商品天然气的一个指标。
在天然气的贸易交接计量时，常常要测定它。
在天然气管道输送过程中，更需要首先知道水露点的高低，因为它决定着能否正常输送。
在天然气处理装置中，常常有一个叫天然气烃水露点控制单元，它来控制和在线监测天然气水露点。

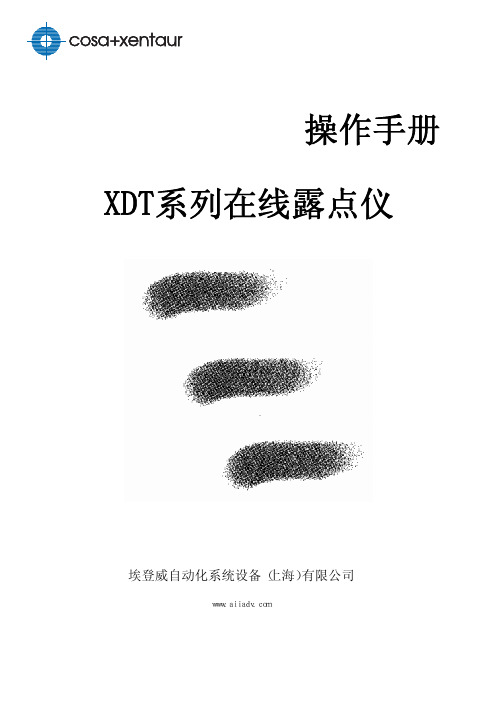

操作手册XDT系列在线露点仪埃登威自动化系统设备（上海）有限公司ｗｗｗ．ａｉｉａｄｖ．ｃｏｍ目录1.0 综述 (1)2.传感器和采样技术 (3)2.1 传感器使用注意事项 (3)2.2 传感器技术指标 (4)2.3 传感器安装和采样技术 (4)2.3.1 直接安装 (5)2.3.2 采样安装 (6)2.4 机械安装 (7)2.5 故障查找 (8)3.仪器 (9)3.1 变送器使用注意事项 (9)3.1.1 电磁兼容性 (9)3.2 仪器技术指标 (10)3.3 安装 (11)3.3.1 仪器机械安装 (11)3.3.1.1 DT-PM (DIN43700) 安装 (11)3.3.1.2 DT-NEMA (IP65) 安装 .............................................................................................1 1 3.3.2 电气连接 .. (12)3.3.2.1 连接电源 (12)3.3.2.1.1 交流电源连接 (13)3.3.2.1.2 低压直流电源选项- 电气连接 (13)3.3.2.2 传感器连接 (13)3.3.2.3 报警继电器接线 (13)3.3.2.4 模拟输出 (14)3.3.2.5 RS-232 输出选项 (15)3.4 操作 (15)3.4.1 启动 (15)3.4.2 显示 (16)3.4.3 按键 (16)3.4.4 操作说明 (17)3.4.4.1 查看露点模式 (17)3.4.4.2 报警 (19)3.4.4.3 启动校验 (20)3.4.4.3.1 SpanCheck™模式 (21)3.4.4.3.2 单点自校验, 手动或定期 (22)3.4.4.4 查看系列号模式 (25)3.4.5 设定说明 (25)3.5 可设定声光报警选项 (28)3.6 仪器故障查找 (29)3.7 维护 (31)词典 (33)附录 A: 操作状态的流程图 (37)附录B: 设定状态的流程图 (39)附录C: 传感器机械尺寸 (40)附录D: 可选传感器接头 (41)附录E: DT 电路板尺寸 (42)附录F: 传感器/SpanCheck™操作原理 (45)附录G: 露点响应时间分析 (46)附录H: 样气过滤器需要考虑的事项 (48)附录I: DT 接地需要考虑的事项 (49)附录J: 模拟输出与露点的对应 (50)附录K: RS-232C 协议 (52)附录L: 更换传感器的步骤 (55)附录M: LBS & ppmV 计算中的不确定度 (56)索引 (57)部分 1: 导言1.0 XDT综述XDT 在线露点仪基于微处理器技术，能在-100°C～+20°C露点温度范围内测量气体中水分含量。
压缩空气应用中露点仪如何选择露点仪常见问题解决方法1、选择何种测量方式—你需要的是固定式仪表还是便携式仪表？固定在线式露点仪：此类仪表通常需要配置外接电源才能工作，从仅具备基本模拟输出功能到具有显示、报警继电器、数据记录、以太网连接等丰富功能，各种型号不一而足。
便携手持式设备：此类设备为电池供电的移动式设备，尺寸和功能各有不同，并针对不同应用进行了优化。
它们通常被用于现场固定式安装变送器的验证，或者压缩空气系统各个点位的抽检。
2、你现在使用哪一种干燥机类型？对于大多数压缩空气系统来说，干燥机类型决议了露点仪表或传感器的露点范围。
目前市场上还没有一台仪表能够在各个露点水平均具备良好的测量效果。
传感器技术针对特定工作范围进行了优化—如极其干燥的条件、中心范围的环境水平或高湿度高冷凝环境。
以上各个工作范围内的露点测量均有其自身的难点。
仪表测量范围的正确选择将会影响到露点测量的长短期精度以及测量稳定性。
吸附式干燥机：接受吸附式型干燥机的压缩空气系统全部位置的露点范围均介于—100.—30C（—148.22F）之间。
常见的工作范围为—60.—40C （—76.—40F）。
问题的重点在于确定你实际需要掌控或监测的露点水平。
假如您的干燥机输出空气露点为—80C（—112F），而您所希望的掌控设定点为—50C（—58F）,这就是您的精度和性能的关键所在。
冷冻式干燥机：作为露点水平较高的系统，冷冻式干燥机的露点范围介于 2.4C （35.40F）之间。
对于这些中心范围的露点测量，推举使用思帕奇传感器产品和专为较高露点水平优化改进的传感器。
上述列出的测量范围仅为产品正确选型的一般性引导原则。
阅历法则是将—10C（14F）作为两种类型区分的交叉临界点，但由于应用的压力和温度等条件对这一临界值有确定影响，因此在作出最后决策前请向思帕奇专家咨询。
3、测量点的压力和温度影响如何？尽管压缩空气的温度不会对露点值有任何影响，但它可能会对露点传感器性能产生负面作用。
