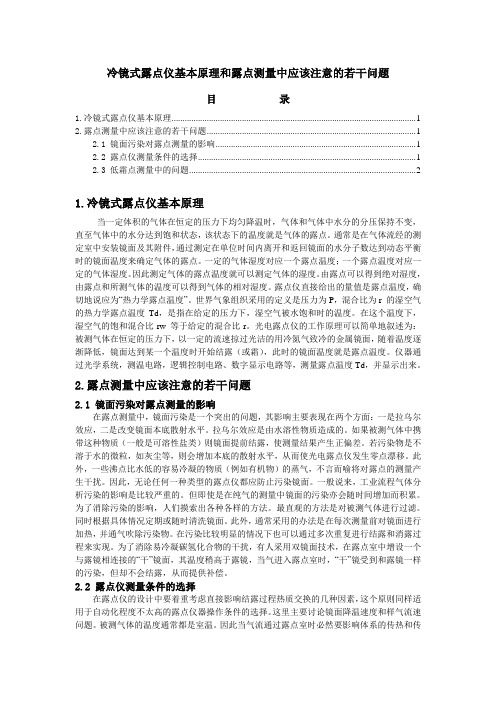

冷镜式露点仪基本原理和露点测量中应该注意的若干问题目录1.冷镜式露点仪基本原理 (1)2.露点测量中应该注意的若干问题 (1)2.1 镜面污染对露点测量的影响 (1)2.2 露点仪测量条件的选择 (1)2.3 低霜点测量中的问题 (2)1.冷镜式露点仪基本原理当一定体积的气体在恒定的压力下均匀降温时，气体和气体中水分的分压保持不变，直至气体中的水分达到饱和状态，该状态下的温度就是气体的露点。

通常是在气体流经的测定室中安装镜面及其附件，通过测定在单位时间内离开和返回镜面的水分子数达到动态平衡时的镜面温度来确定气体的露点。

一定的气体湿度对应一个露点温度；一个露点温度对应一定的气体湿度。

因此测定气体的露点温度就可以测定气体的湿度。

由露点可以得到绝对湿度，由露点和所测气体的温度可以得到气体的相对湿度。

露点仪直接给出的量值是露点温度，确切地说应为“热力学露点温度”。

世界气象组织采用的定义是压力为P，混合比为r 的湿空气的热力学露点温度Td，是指在给定的压力下，湿空气被水饱和时的温度。

在这个温度下，湿空气的饱和混合比rw 等于给定的混合比r。

光电露点仪的工作原理可以简单地叙述为：被测气体在恒定的压力下，以一定的流速掠过光洁的用冷氮气致冷的金属镜面，随着温度逐渐降低，镜面达到某一个温度时开始结露（或霜），此时的镜面温度就是露点温度。

仪器通过光学系统，测温电路，逻辑控制电路、数字显示电路等，测量露点温度Td，并显示出来。

2.露点测量中应该注意的若干问题2.1 镜面污染对露点测量的影响在露点测量中，镜面污染是一个突出的问题，其影响主要表现在两个方面：一是拉乌尔效应，二是改变镜面本底散射水平。

拉乌尔效应是由水溶性物质造成的。

如果被测气体中携带这种物质（一般是可溶性盐类）则镜面提前结露，使测量结果产生正偏差。

若污染物是不溶于水的微粒，如灰尘等，则会增加本底的散射水平，从而使光电露点仪发生零点漂移。

此外，一些沸点比水低的容易冷凝的物质（例如有机物）的蒸气，不言而喻将对露点的测量产生干扰。

便携式露点仪 DPT-600

便携式露点仪 DPT-600

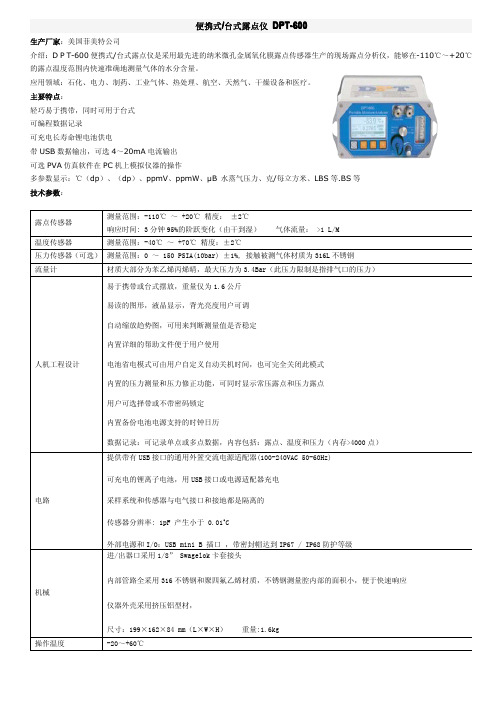

便携式/台式露点仪DPT-600生产厂家：美国菲美特公司介绍：D P T-600便携式/台式露点仪是采用最先进的纳米微孔金属氧化膜露点传感器生产的现场露点分析仪，能够在-110℃～+20℃的露点温度范围内快速准确地测量气体的水分含量。

应用领域：石化、电力、制药、工业气体、热处理、航空、天然气、干燥设备和医疗。

主要特点：轻巧易于携带，同时可用于台式可编程数据记录可充电长寿命锂电池供电带USB数据输出，可选4～20mA电流输出可选PVA仿真软件在PC机上模拟仪器的操作多参数显示：℃（dp）、（dp）、ppmV、ppmW、μB水蒸气压力、克/每立方米、LBS等.BS等技术参数：露点传感器测量范围：-110℃～+20℃精度：±2℃响应时间:3分钟95%的阶跃变化（由干到湿）气体流量：>1L/M温度传感器测量范围：-40℃～+70℃精度：±2℃压力传感器（可选）测量范围：0～150PSIA(10bar)±1%,接触被测气体材质为316L不锈钢流量计材质大部分为苯乙烯丙烯晴，最大压力为3.4Bar（此压力限制是指排气口的压力）人机工程设计易于携带或台式摆放，重量仅为1.6公斤易读的图形，液晶显示，背光亮度用户可调自动缩放趋势图，可用来判断测量值是否稳定内置详细的帮助文件便于用户使用电池省电模式可由用户自定义自动关机时间，也可完全关闭此模式内置的压力测量和压力修正功能，可同时显示常压露点和压力露点用户可选择带或不带密码锁定内置备份电池电源支持的时钟日历数据记录：可记录单点或多点数据，内容包括：露点、温度和压力（内存>4000点）电路提供带有USB接口的通用外置交流电源适配器(100-240VAC50-60Hz)可充电的锂离子电池，用USB接口或电源适配器充电采样系统和传感器与电气接口和接地都是隔离的传感器分辨率:1pF产生小于0.01˚C外部电源和I/O：USB mini B插口，带密封帽达到IP67/IP68防护等级机械进/出器口采用1/8”Swagelok卡套接头内部管路全采用316不锈钢和聚四氟乙烯材质，不锈钢测量腔内部的面积小，便于快速响应仪器外壳采用挤压铝型材，尺寸：199×162×84mm（L×W×H）重量:1.6kg操作温度-20～+60℃应用领域：石化、电力、制药、工业气体、热处理、航空、天然气、干燥设备和医疗。

英国Michell 露点分析仪、便携式湿度计、湿度和温度变送器介绍

英国Michell 露点分析仪、便携式湿度计、湿度和温度变送器介绍Michell Instruments的总部位于英国伊利（Ely），是湿度和湿度测量解决方案领域的供应商。

凭借40多年的经验，Michell为压缩空气、发电、工艺、石油和天然气、制药等广泛的应用和行业，设计和制造种类广泛的露点、湿度和氧气测量变送器、仪表和系统解决方案。

Michell仪器是湿度和湿度测量解决方案领域的国际领dao者。

凭借40多年的经验，Michell设计和制造了一系列变送器、仪器和系统解决方案，能够在压缩空气、发电、工艺、石油和天然气、制药等广泛的应用和行业中测量微量水分、湿度、露点、碳氢化合物露点和氧气含量。

Michell Instruments是过程传感技术（PST）集团的一部分，Michell Instruments是高精度传感领域的国际领dao者，在该领域拥有40年的经验，专门从事露点、相对湿度和氧气分析仪器。

该公司为石化、制药、发电和食品加工等多种行业提供服务。

产品范围包括：高精度陶瓷湿度传感器，用于测量工艺应用中的微量水分。

用于暖通空调应用、药品储存和其他生产过程的相对湿度变送器和传感器，其中受控的环境条件至关重要。

湿度校准系统和参考露点湿度计使客户能够在内部进行便携式湿度计和相对湿度仪器的校准，从而节省停机时间和成本。

氧化锆和热顺磁氧分析仪用于燃烧优化、保持气体纯度、控制啤酒厂的二氧化碳水平以及许多其他应用。

Condumax II碳氢化合物露点分析仪可确保托管移交时的天然气质量，防止燃气燃烧器故障，延长工艺设备的使用寿命，帮助公司节省数百万美元的维修和停机时间。

碳氢化合物液体中的微量水分分析仪有防爆和本质安全两种版本，可在从催化炼油工艺到纯碳氢化合物的广泛应用中连续测量水分含量。

工艺水分分析仪可对工艺气体中的微量水分进行连续在线测量，并可提供防爆、本质安全和实验室版本。

产品包含：1）水分分析仪和碳氢化合物露点分析仪：◇天然气分析仪中的碳氢化合物和水露点参考型号：CDP301 Condumax露点测试仪、Condumax II在线碳氢化合物露点分析仪、Condumax II可运输碳氢化合物和水露点分析仪、Condumax II和OptiPEAK TDL600◇气体中的水分分析仪参考型号：QMA601-过程水分分析仪、OptiPEAK TDL600-天然气水分分析仪、Promet I.S.-过程水分分析仪、Promet EExd-过程水分分析仪、QMA401-微量水分分析仪◇液体水分分析仪：Liquidew I.S.-液体水分分析仪：本质安全液体水分分析仪，提供快速可靠的在线测量。

便携冷镜式水露点分析仪PPT解读

CHANDLER process Instruments
天然气含水汽量表示方法
1、湿度 绝对湿度：单位体积（m3）天然气所含水汽重量（g），用E表示 相对湿度：绝对湿度与相同条件下饱和绝对湿度的比值，Es 2、水露点：天然气在一定压力下结出第一个水露珠时的温度 注意：水的饱和蒸气压随温度降低而降低，相对湿度愈大，水露点 愈高。 天然气水分测定 露点法 测定天然气水露点，可直接查出在该温度下的水的饱和蒸汽压PS 根据道尔顿定律可算出天然气含水量。 V水%=y水=PS/P总
CHANDLER process Instruments
按天然气ห้องสมุดไป่ตู้类组成分类
干气：１基方井口流出物中C5以上重烃液体含 量低于＜10cm3。 湿气：１基方井口流出物中C5以上重烃液体含 量高于＞10cm3。 贫气：１基方井口流出物中C3以上烃类液体含 量低于＜100cm3。 富气：１基方井口流出物中C3以上烃类液体含 量高于＞100cm3。 按酸气含量分类 按酸气(硫化物和CO2)含量的多少，天然气可分为酸性气和洁气。 H2S含量＞20mg/m3称为酸性气
呈“分散状”。水在镜面上容易凝聚在一起，不易分散。
☆霜点和露点：用等压冷却的方法使被测气样中的水蒸气在一个水平 镜面上开始出现霜或露，此时的镜面温度即为该气样的霜点或露点。 ☆冷壁效应：除镜面外，仪器其余部分和管子的温度应高于气体中水 分露点至少2 ℃，否则，水蒸气将在最冷点凝结，改变了气样中水分 含量 ☆过冷现象 如果样气水分含量低时，冷却镜面时竟可能慢一些，降温速度太快 可能造成“过冷”。我们知道，在一定条件下，水汽达到饱和状态时， 液相仍然不出现，或者水在零度以下时仍不结冰，这种现象称为过 饱和或“过冷”。 4.露点仪维护 · 使用仪器前、后都要进行吹扫，不要留水渍在镜面。 · 清洁镜面上的污染物，不要造成镜面划痕。 · 更换乙二醇过滤芯（白芯变黑）时，注意乙二醇过滤器密封圈完好。 · 保持目镜清晰，便于观察。

天然气水露点在线分析仪ppt课件


3050-OLV Back Panel Layout With All Options Shown 3050型水分仪平板式安装图和附件


Process Instruments Business Unit
3050-OLV Flow Diagram
3050型水分仪的流程图
Process Instruments Business Unit
Model 3050-OLV- The Analyzer
3050型分析仪
Process Instruments Business Unit
天然气水露点 在线分析仪
Process Instruments Business Unit
AMETEK Process Instruments
3050-OLV Moisture Analyzer
3050-OLV 微量水分仪
Process Instruments Business Unit
The 3050-OLV
3050型水分仪


3050型水分仪是一种在线式，体积小，价格低，性能可 靠快速响应，唯一采用可在线校验的石英晶体传感器， 对水分含量进行精确测量的分析仪器。 对用户友好的硬件和软件 3050型使用了AMETEK成熟技术 特有的在线校验 量程宽广-可在0.1-2500ppmv的范围进行测量 内部诊断 传感器监测污染情况 监测干燥器的寿命 监测水分发生器
Process Instruments Business Unit
Moisture Generator（1）
水分发生器（1） NIST Traceable Wet Gas
湿气
干燥气dry gas
Process Instruments Business Unit

冷镜露点仪使用说明书

目录一、概述 (1)1.1面板介绍 (2)1.2功能特点 (2)二、技术参数 (3)三、使用前的准备 (4)3.1干燥仪器 (4)3.2检查镜面 (4)3.3管路连接 (5)3.4气路连接介绍 (6)3.5使用方法 (7)四、界面介绍 (8)4.1开机界面介绍 (8)4.2主界面介绍 (9)4.3设置界面介绍 (9)4.4测试步骤 (12)4.5存储查询 (14)五、清洁 (15)六、注意事项 (16)七、简易操作流程 (17)7.1测量前的准备 (17)7.2测量 (17)7.3结束测量 (17)7.4注意事项 (17)一概述该仪器适用于GB/T5832.2、GB/T11605、GB/T17283国家标准,广泛应用于气象、电力、冶金、石化、电子、纺织、医药、食品、空调、航空航天等领域。

许多生产过程都需要对湿度进行测量和控制。

而采用该测量具有准确度高、量程宽、使用方便等特点，因此国内外普遍用它作为湿度测量的标准仪器，也可作为工业在线测湿仪器。

该仪器是我公司根据国内外最新技术发展趋势和国内外电力工业的需要而开发的新产品。

它融合了信号检测技术、模糊控制及数据处理技术，选用了高性能、高集成度的优质进口先进器件，高度体现了数字技术的先进性，提高了国内此类仪器的技术水平。

它主要由四部分组成：光路系统、制冷系统、气路系统、电控系统。

测量是基于冷镜原理，保证直接、精确地反映实际的湿度情况，无滞后现象。

的凝华点为-63.8℃，这样当温度降到注：1、在常压下，SF6-63.8℃以下时，SF会液化，因而影响对露点的测量。

62、管输天然气的水露点范围一般为-25℃～5℃,在相对的气体压力下,水含量范围(体积分数)为50×10-5～200×10-6在特殊环境下,水露点范围也可能更宽。

3、本仪器针对这一情况，在低温环境使用仪器时，仪器会自动控制制冷温度，使镜面温度不会长时间降到-64℃以下，防止SF的液化，保证露点测量的顺利进行，解决了以往其它仪器不能在6低温环境下测量低露点的问题。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

AMETEK process Instruments
·取样管线中不能含有液态水、烃类、甲醇等。 2.2露点仪制冷剂管线连接 ·CO2(制冷剂)瓶——M20X1.5(外)转1/4NPT-1/8NPT（带卡套）— —1/8不锈钢制冷剂管——1/4NPT-1/8NPT（带卡套）接头——快速 安装接头——冷凝器 2.3仪表供电 ·仪器配有电源适配器，初次充电时间为8小时。 ·仪器缺电时会显示9999提示。 3．露点仪测试操作步骤 3.1打开样气入口阀门，吹扫仪器约5分钟。 3.2间断关闭样品气出口阀，调节样品气出口阀，确保气体在满压情 况下连续流过冷却器，调节样品气出口阀，使出口气体流量很小，用 手指尖感觉到即可，流量给为5ml/min。 3.3打开液晶温度显示电源，确认最右边小数点不闪。若小数点在
CHANDLER process Instruments
闪则表明目前温度处于”hold（保持）”状态，温度会一起不变。可按 “hold”键一次，退出“hold”模式，转到活动模式，此时最右边的 小数点不闪。 3.4将制冷剂（液氮）与铜棒少量接触，降低镜面温度，温度降低速 不应大于1-2℃/min. 3.5观察镜面和温度显示，当镜面中心出现米粒大小的白色斑点时， 此时的温度就是露点的温度。 3.6取掉制冷剂，让镜面温度回升，注意白色斑点消失的温度。 3.7重复4~5步，直到观察的露点差在1℃之内，记录观察到的平均温 度作为露点。
1.3测试流程
冷镜式露点分析仪包括一个样品气体可流过的小高压釜（最大 5000PSI），在釜的一端有一个抛光镜面并在另一边有一个观察窗， 操作者通过一个制冷阀调节汽化的制冷气体直到可观察到露点，温
CHANDLER process Instruments
度和压力可记录并绘制在一个曲线图上，以便获得样品的水含量，使 用相同方法也可观察到烃露点。
CHANDLER process Instruments
高压下测量露点，压力容器内壁镶有一圈镜面，镜面用冷凝剂进行冷 却，水分和 烃类物质就可以在镜面上冷凝。水分凝结情况可以通过 压力容器上的小孔来观察。
1.2仪器组成
仪器分类 显示 ＊Standard 版本-干湿球温度计-直读 ＊ ChanScope 版本-铂电阻温度检测器测量-数字显示 制冷方式 ＊常规制冷——冷凝器——可汽化的制冷剂 ＊快速制冷——铜棒——液氮 主机部分： 光学系统 目镜系统 数字显示系统 温度检测系统 制冷系统 配置部分： 取样系统 过滤器 制冷剂 三角支架 便携箱
呈“分散状”。水在镜面上容易凝聚在一起，不易分散。
☆霜点和露点：用等压冷却的方法使被测气样中的水蒸气在一个水平 镜面上开始出现霜或露，此时的镜面温度即为该气样的霜点或露点。 ☆冷壁效应：除镜面外，仪器其余部分和管子的温度应高于气体中水 分露点至少2 ℃，否则，水蒸气将在最冷点凝结，改变了气样中水分 含量 ☆过冷现象 如果样气水分含量低时，冷却镜面时竟可能慢一些，降温速度太快 可能造成“过冷”。我们知道，在一定条件下，水汽达到饱和状态时， 液相仍然不出现，或者水在零度以下时仍不结冰，这种现象称为过 饱和或“过冷”。 4.露点仪维护 · 使用仪器前、后都要进行吹扫，不要留水渍在镜面。 · 清洁镜面上的污染物，不要造成镜面划痕。 · 更换乙二醇过滤芯（白芯变黑）时，注意乙二醇过滤器密封圈完好。 · 保持目镜清晰，便于观察。
2．安装
2.1露点仪样品管线连接 · 天然气管线取样——M20X1.5(外)转1/4NPT-1/8NPT（带卡套）接 头—1/8”取样管线-——1/4NPT-1/8NPT（带卡套）接头——乙二醇 过滤器——针阀——测量室（不锈钢压力容器） · 安装乙二醇过滤芯 提示： · 取样管线为1/8不锈钢管，不能用塑料管。 · 气源和露点测试仪之间不能有压降。 · 管线压力不得高于仪器的额定压力。 · 取样管线和露点测试仪的温度必须高于管线中气体的露点温度。
使用注意事项：
☆干扰物质的影响：污染物妨碍观察。 ☆烃露点出现：（在最高操作压力下，水露点应比最低输送环境温度 低5 ℃ ；在最高操作压力下，烃露点应不大于最低输送环境温度） 烃能在镜面上冷凝，如果烃露点低于水露点，不影响测定。相反情况 下，会先于水蒸气结露，熟悉观察镜面，进行区分：烃不容易凝聚，
CHANDLER process Instruments
便携冷镜式水露点分析仪交流
1.仟德勒冷却镜面露点仪简介 2.露点仪使用安装 3.露点仪测试操作 4.露点仪维护
CHANDLER process理
水含量的各种仪器中，最精确、应用最广泛的就是镜面冷却露点 测试仪。若正确使用这种仪器，所测得的露点精度为±0.1℃。
13-1200型冷镜式露点分析仪是一台直接测量天然气中水份的仪 器，它耐用、便携和并提供0.2F以内的重复性结果，它的原始特性 决定了它无需标定，因此它常被用于检测可靠性较差的电子仪器。 Chandler水露点测试仪符合 ASTM D1142-GPA2140S能满足露点 定义所需的条件。当冷却气、水混合蒸汽（没有液态水存在），水 蒸汽的绝对湿度是个常数，而相对湿度却逐渐增加，直到其饱和度 达到100%，若再继续冷却，水蒸汽就会凝结，发现第一滴凝结水 时的温度就是水露点。本测试仪通过调整上述步骤，使它能使用于
CHANDLER process Instruments
CHANDLER process Instruments
露点测试仪包括密闭容器和阀门，耐压密闭容器用来盛装测试的 气体，阀门用来控制气体的流量，在压力容器的一端，装有一个透明 的塑料小窗孔，可以用它来观察容器的内壁和镜面。镜面是用高度光 滑的不锈钢材料制成的，其中心与铜制的温度计插孔相连，温度计插 孔上装有冷却器，来控制冷凝剂的膨胀和镜面温度，冷凝剂流动的速 度越大，温度降得越低，镜面的温度可有一支温度计显示。ChanScope 版本有使用源于NIST并经过检验的铂电阻式温度检测器和数字显 示屏。
