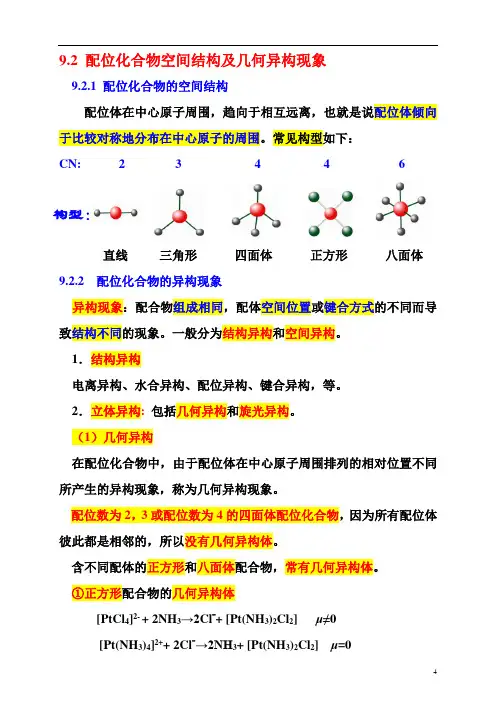

9.2 配位化合物空间结构及几何异构现象

9.2 配位化合物空间结构及几何异构现象

9.2 配位化合物空间结构及几何异构现象
9.2.1 配位化合物的空间结构
配位体在中心原子周围，趋向于相互远离，也就是说配位体倾向于比较对称地分布在中心原子的周围。

常见构型如下：
CN: 2 3 4 4 6
构型：
直线三角形四面体正方形八面体9.2.2 配位化合物的异构现象
异构现象：配合物组成相同，配体空间位置或键合方式的不同而导致结构不同的现象。

一般分为结构异构和空间异构。

1．结构异构
电离异构、水合异构、配位异构、键合异构，等。

2．立体异构:包括几何异构和旋光异构。

（1）几何异构
在配位化合物中，由于配位体在中心原子周围排列的相对位置不同所产生的异构现象，称为几何异构现象。

配位数为2，3或配位数为4的四面体配位化合物，因为所有配位体彼此都是相邻的，所以没有几何异构体。

含不同配体的正方形和八面体配合物，常有几何异构体。

①正方形配合物的几何异构体
[PtCl4]2- + 2NH3→2Cl-+ [Pt(NH3)2Cl2] μ≠0
[Pt(NH3)4]2++ 2Cl-→2NH3+ [Pt(NH3)2Cl2] μ=0
4。

2012-第二章 配合物的结构及异构现象

2012-第二章 配合物的结构及异构现象

六配位 化合物
八面体 几何异构体数目
例
MA2B2C2
5
[Pt(NH3)2(OH2)2Cl2]
八面体配合物几何异构体数目 类型 MA6 MA5B MA4B2 MA3B3 MA4BC 数目 1 1 2 2 2
类型 MA3B2C
数目 3
MA2B2C2
5
MABCDEF
15
几何异构体的鉴别方法 (1) 偶极矩
量研究工作，随着各种现代结构测定方法的建立，配合
物的结构和异构现象更成为配位化学的重要方面。 配位多面体：把围绕中心原子的配位原子看作点，以线 按一定的方式连接各点就得到配位多面体。 用来描述中心离子的配位环境。
早在1893年维尔纳（瑞士）建立配位理论时，
就已经提出了使中心离子周围配体之间的静电斥力 最小，配合物最稳定，即配体间应尽力远离，从而 采取对称性分布，而实际测定结构的结果证实了这 种设想。 配合物的配位数与其空间结构有一定的联系，
例：Pt(II)配合物的偶极矩(Debye)：
顺式 [Pt(PPr3n)2Cl2] 11.5 反式 0
[Pt(PEt3)2Cl2]
（2） X射线衍射法
10.7
0
该方法可确定原子在空间的确切位置（三维坐 标），因此可用来鉴定几何异构体。 例：trans-[Cu(py)2Cl2] (平面正方形)。
如：[HgI3]-、[Pt(PPh3)3]
N C Cu C N Cu C N C
N C Cu C N Cu C
KCu(CN)2
已经确认的如 KCu(CN)2, 它是一个聚合的阴离子, 其中每个Cu (I)原子与两个C原子和一个N原子键合。
化学式为 ML3 化合物并不一定都是三配位. 如 AlCl3、AuCl3为四配位(确切的分子式为Au2Cl6)；

配位化学-配合物异构现象

配位化学-配合物异构现象
最常见是顺反异构现象，主要是配位数为 4 的平面正方形和配位数为8的八面体中。
一般可分为非对映异构和对映异构两类
非对映异构 和对映异构
非对应异构
构造式相同，构型不同，但不是实物与镜象关系的化合 物互称非对应体。
多形异构:分子式相同，立体结构不同的异构体。如 [Ni(P)2Cl2] 存在以下两种异构体（P代表二苯基苄基膦）
构造异构： 5、键合异构
同一种多原子配体与金属离子配位时，由于 键合原子的不同而造成的异构现象称为键合构体。
如：NO2-作为配体时 可用O原子配位亚硝酸根配合物。 可用N原子配位硝基配合物。
［Cr(H2O)5SCN］2＋和［Cr(H2O)5NCS］2＋
如[Co(NH3)5NO2]2+黄色， [Co(NH3)5(ONO )]2+红色 硝基·五氨合钴(Ⅲ)离子 亚硝酸根·五氨合钴(Ⅲ)离子
O
O
12O. 8
119 . 6N
H3N
191 . 9NH 3
195 . 6 Co 195 . 7
H3N
197. 7 NH 3 NH 3
O N 125 . 3
131 . 5O
H3N
193. 7 NH 3
196. 8 Co 191. 3
H3N
194. 9 NH 3 NH 3
二、立体异构
实验式相同，成键原子的联结方式也相 同，但空间排列不同。
第一章 配合物的异构现象
异构现象 ：
配合物中原子间的联结方式及配体在空间的位置不同 而产生的异构现象。
如1：[Pt(NH3)2Cl2]
Cl Pt
Cl
NH3 NH3
Cl Pt
H3N
NH3 Cl
顺式

配合物的立体结构 (2)

配合物的立体结构 (2)
6
洛阳师范学院
3. [M(AB)2] 螯合物
氨基乙酸根（ NH2CH2COO- ）与 Pt(II ）生成的 [Pt（gly）2]配合物有2种几何异构体。
类似于[Ma2b2]
7
洛阳师范学院
二、八面体构型配合物的几何异构现象
八面体配合物的几何异构体最普遍 [Ma6], [Ma5b] 1 [Ma2b4], [Ma3b3], [Ma4bc] 2 [Ma3bcd] 4 [Ma2bcde] 9 [Ma2b2c2] 5 [Ma2b2cd] 6 [Ma3b2c] 3 [Mabcdef] 15
反式
顺式－α
顺式－β
17
洛阳师范学院
问题2：试画出以下双齿配体形成的八面体配合物， 可能存在的几何异构体？ (AA)与（AB）分别代表对称和非对称的双齿配 体， c，d代表单齿配体。 [M(AA)2b2] [M(AB)2c2] [M(AB)2cd ] 2 5 6
Cl N Co N Cl N Cl N N Cl Co N N N
13
洛阳师范学院
6、[Mabcd(AA)]:有6种几何异构体。 如:[Pt(Cl)(Br)(NO2)(NH3)(en)]+ Cl Cl NO2 NO2 Pt en Pt en NH3 Br Br NH3 Cl Br NH3 NO2 Pt en Pt en Br Cl NO2 NH3
10
洛阳师范学院
3、[Ma2b2c2]: 有5种几何异构体。 如 [Pt(NH3)2(NO2)2Cl2]
11
洛阳师范学院
4、[Mabcdef]: 有15种几何异构体。 如：[Pt(NH3)(Py)(Cl)(Br)(NO2)(NO3)]
[Pt(NH3)(NH2OH)(Py)(Cl)(Br)(NO2)]X

高中化学——配合物的几何结构与异构现象

高中化学——配合物的几何结构与异构现象

第二节配合物的几何结构与异构现象一．知识储备1．配离子或配分子的空间结构根据配合物的配位数，可以判断配离子或配分子的空间结构。

不同配位数的配离子或配分子的空间结构2．配合物的异构现象化学式相同而结构不同的化合物其性质必然不同，此现象称为异构现象，这类化合物彼此称为异构体。

异构分为结构异构和立体异构。

结构异构——电离异构、水合异构、键合异构、配位异构。

立体异构——几何异构、旋光异构。

1．结构异构：组成相同但因原子之间连接方式不同所引起的异构现象。

(1)电离异构：具有相同化学组成的配合物，在溶液中电离时若能生成不同的离子，则这些配合物互为电离异构。

例如：[PtCl2(NH3)4]Br2与[PtBr2(NH3)4]Cl2。

(2)水合异构：当电离异构配合物分子中有一个配体换成水分子时就成为水合异构。

例如：[Cr(H 2O)6]Cl 3(紫色)、[CrCl(H 2O)5]Cl 2.H 2O(亮绿色)与[CrCl 2(H 2O)4]Cl.2H 2O(暗绿色)。

(3)键合异构：有一些配体能够以二种或多种不同方式与中心离子键合。

例如：[Co(NO 2)(NH 3)5]Cl 2(黄褐色)与[Co(ONO)(NH 3)5]Cl 2(红褐色)；[Cr(SCN)(H 2O)5]2+与[Co(NCS)(H 2O)5]2+。

(4)配位异构：在由配阳离子和配阴离子组成的盐里，因配体在配阳离子和配阴离子中分配不同而引起的异构现象。

例如：[Co(NH 3)6][Cr(CN)6]与[Cr(NH 3)6] [Co(CN)6]；[Cr(NH 3)6]2．立体异构：配体在中心原子周围因排列方式不同而产生的异构现象，称为立体异构。

立体异构分为几何异构和旋光异构。

(1)几何异构（顺—反异构）四配位数的平面四边形配合物可能形成几何异构，而四面体构型的配合物不存在几何异构现象。

几何异构体之间不仅物理性质不同，而且某些化学性质也差别很大。

①平面四边形配合物MA 2B 2型平面四边形配合物有顺式和反式两种异构体。

配位化学(第二章)

配位化学(第二章)
紫色
有三种水合异构体。 [ Cr Cl (H2O)5 ] Cl2 · H2O
蓝绿色
[ Cr Cl2 (H2O)4 ] Cl · 2H2O
绿色
（6）聚合异构 具有相同的化学式，各个聚合异构体的化学 式是最简式的 n 倍。例如： [ Co(NH3)3(NO2)3 ] n =1 [ Co(NH3)6 ] [ Co(NO2)6 ] n =2 [ Co(NH3)4(NO2)2 ] [ Co(NH3)2(NO2)4 ] n =2 [ Co(NH3)5(NO2) ] [ Co(NH3)2(NO2)4 ] 2 n =3 [ Co(NH3)6 ] [ Co(NH3)2(NO2)4 ] 3 n =4 [ Co(NH3)4(NO2) 2 ] 3 [ Co(NO2)6] [ Co(NH3)5(NO2) ] 3 [ Co(NO2)6] 2 n =4 n =5
可见，多原子配体分别以不同种 配位原子与中心离子键合的现象称为 键合异构。
[ CoBr (NH3)5 ]SO4 → [ CoBr (NH3)5]2+ + SO42暗紫色
[ Co SO4(NH3)5 ] Br → [ Co SO4(NH3)5]+ + Br紫红色
（5）水合异构 凡是化学组成相同，但水分子在内界和外界 分布不同的配合物，互为水合异构。 例如：CrCl3· 6H2O [ Cr(H2O)6 ] Cl3
Co
Cl
H3 N H3 N
NH3
Co
Cl
NH3
面式-三氯· 三氨合钴(Ⅲ) fac-[ Co(NH3)3Cl3
Cl
经式-三氯· 三氨合钴(Ⅲ) mer-[ Co(NH3)3Cl3 ]
2.2.2 旋光异构现象
旋光异构又叫对映异构。 对映异构：组成相同，空间构型相同，互为不 可重叠的镜像关系，就象人的左右手一样，这样的 异构体叫对映异构体。 例如： Ma2b2 c2型八面体配合物有一对对映 异构体。

配合物的异构现象

配合物的异构现象

不同，六配位配合物有许多种类的光学异构体。
非手型异构 凡是一个分子与其镜像不能迭合时两个 分子互称为手型异构体(简称手性休)或称为对映异 构体(简称对映体)；其余不属于手型体的立体异构 体则统称为非手型异构体，或称为非对映体。 • 配合物的非手型异构体主要有多形异构体和顺反异 构体。
(3)八面体配合物的对映异构体与四配位的配合物
1 构造异构
所谓构造异构是指实验式相同而成涩原子的连接方 式不同而引起的异构。它主要有以下几种类型。 · （一）电离异构(或称离解异构 凡化学组成相同， 但配位的离子相处于外界的阴离子分布不同而造成 的异构现象称为电离异构。
• (五)键合异构 • 多原子配体分别以不同种配位原于与中心原子键 合的现象称为键合异构。在配位化学中，凡能以 不同种配位原子与同种金属离子键合的配体称为 异性双位配体。由于引起异性双恢配体镕合状态 改变的因素相对微妙，如何丛理论上判定配合物 中配体采取何种配位原子配位，还是个尚未完全 解决的问题，它至少应取决于配体性质、中心离 子性质和制备时的反的研究曾在配位化学的发展上起过决定性的作用。 Werner曾出色地完成了配位数为四和六的配合物立体异构的 合成与分离，从而为确立配故理论提供了最令人信服的证明。 所谓立体异构是指实验式相同，成键原子联结方式也相同， 但其空间排列方式不问而引起的异构。配合物的立体异构的 数目和种类取决于空间构型、配体种类、配位齿数、多齿配 体中配位原子原子的种类及环境等，目前，配合物的立体异 构被分为非手型异构和手型异构两大类。

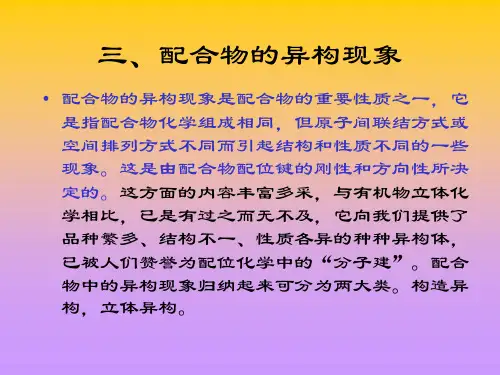

三、配合物的异构现象
• 配合物的异构现象是配合物的重要性质之一，它 是指配合物化学组成相同，但原子间联结方式或 空间排列方式不同而引起结构和性质不同的一些 现象。这是由配合物配位键的刚性和方向性所决 定的。这方面的内容丰富多采，与有机物立体化 学相比，已是有过之而无不及，它向我们提供了 品种繁多、结构不一、性质各异的种种异构体， 已被人们赞誉为配位化学中的“分子建”。配合 物中的异构现象归纳起来可分为两大类。构造异 构，立体异构。

配合物的结构及异构现象

配合物的结构及异构现象

第二章配合物的结构及异构现象第一节配位数与配位多面体配位多面体：把围绕中心原子的配位原子看作点，以线按一定的方式连接各点就得到配位多面体。

用来描述中心离子的配位环境。

1、配位数为2理想构型为直线型结构，大多限于Cu(I)、Ag(I)、Au(I)和Hg(II)的配合物。

如：[Ag(NH3)2]+2、配位数为3理想构型为等边三角形结构。

如：[HgI3]−3、配位数为41）四面体构型 2) 平面正方形构型[NiCl4]2−[Ni(CN)4]2−[Zn(NH3)4]2+ [Pt(NH3)4]2+4、配位数为51）三角双锥构型2) 四方锥构型[Fe(CO)5][InCl5]2−[CuCl5]3−5、配位数为6八面体构型三棱柱构型[Co(NH3)6]3+Re(S2C2Ph2)36、配位数为71）五角双锥构型如[ZrF7]3−2）单面心三棱柱构型3）单面心八面体构型7、配位数为81）四方反棱柱。

如[Sr(H2O)8]2+2）三角十二面体。

如[Co(NO3)4]2-8、配位数大于8的情况多出现在镧系及锕系金属配合物中。

为什么?N H N NNNNHN H NNNHNOOOONHNNNHNLa第二节几何异构现象(geometrical isomerism)几何异构：由于配体在空间的位置不同而产生的异构现象。

1．平面正方形配合物 1）[Pt(NH 3)2Cl 2]PtCl ClH 3NH 3NPtNH 3ClClH 3N顺式反式ClNH 3H 3N Cl2）[Pt(NH 3)(py)ClBr]PtPy BrClH 3NPt PyNH 3ClBrH平面正方形配合物几何异构体数目配合物类型 MA 4 MA 3B MA 2B 2 MA 2BC MABCD异构体数目 1 1 2 2 32．八面体构型的配合物[Co(NH3)4Cl2]+的几何异构体：有两种几何异构体：NH3NH3Cl NH3ClNH3NH3NH3H3NNH3ClCl顺式（绿色）反式（紫色）[Rh(py)3Cl3]：Py PyCl ClClPyPyPyClPyClCl面式（facial）经式（meridional））[Co(en)2Cl2]+ (en = H2NCH2CH2NH2）：N H2H2 NN H2NH2ClClNH2NH2Cl ClH2NH2N反式顺式八面体配合物几何异构体数目类型MA6MA5B MA4B2 MA3B3MA4BC数目 1 1 2 2 2类型MA3B2C MA2B2C2 MABCDEF数目 3 5 153、几何异构体的鉴别方法1）偶极矩偶极矩：μ= q x l如：例：Pt(II)配合物的偶极矩(Debye)： 顺式反式[Pt(NH 3)2Cl 2] 8.7 02）红外光谱cis-[PtCl 2(NH 3)2]NH 3NH 3ClPtCltrans-[PtCl2(NH3)2] cis-[PtCl2(NH3)2]trans-[PtCl2(NH3)2] 3）紫外-可见光谱法cis-和trans-[Co(en)2Cl(NO2)]+的紫外-可见光谱4) X射线衍射法可确定原子在空间的三维坐标。

配合物的结构异构与立体异构

配合物的结构异构与立体异构

3、多形异构体
分子式相同，立体结构不同的异构体。
P
Cl
P
Ni
Cl
ph
P CH2 C6H5
ph
P
Cl
Ni
Cl
P
红色，反磁性
蓝绿色，顺磁性
正方形，有顺反异构
四面体
4、顺反异构体
顺反异构是最常见的几何异构。 18世纪Werner出色的完成了配位数为4和6的配 合物的顺反异构的合成与分离，为确立配位理 论提供了最令人信服的证明。
化学式相同但结构和性质不同的化合物
配合物的异构现象是配合物的重要性质之一， 它是指配合物化学组成相同，但原子间联结方 式或空间排列方式不同而引起结构和性质不同 的一些现象。
配合物的异构现象由配合物配位键的刚性和方 向性决定。
2、异构的分类
结构异构：
异 电离异构、水合异构、配位异构、键合异构等 构
a、配位原子与中心原子的软硬度影响
b、其它配体的影响
c、配体空间因素的影响
a、配位原子与中心原子的软硬度影响
配体以哪一端配位原子与中心原子成键与二者 的软硬度有关
软硬酸碱法则：硬亲硬，软亲软
硬酸-硬碱
软酸-软碱
[Ta(NCS)6] [VO(NCSe)4]3
[Pt(SCN)6]2 [Ag(SeCN)2]
乙酰丙酮根(acac) 半胱氨酸根
H3C C CH C CH3
O
O
HS CH2 CH COOH
NH2
半胱氨酸可以生成以下三种配合物
HS CH2 CH CO NH M O
NH2 CH2 CH CO SH M O
HS CH2 CH COOH
M
NH2

配合物的结构及异构现象

配合物的结构及异构现象
五角双锥 单帽八面体 单帽三角棱柱体 两种43的形式 (帽在八面体的 (帽在三棱柱的 (正方形－三角形帽结构投影) 一个三角面上) 矩形面上)
[Ni(CN)4]2- (d8) ， [PdCl4]2- (d8), [Pt(NH3)4]2+ (d8), [Cu(NH3)4]2+ (d9)
一般地，当4个配体与不含有d8电子构型的过渡金属离子或原子配位时可形成四面体构型配合物。
而d8组态的过渡金属离子或原子一般是形成平面正方形配合物, 但具有d8组态的金属若因原子太小, 或配位体原子太大, 以致不可能形成平面正方形时, 也可能形成四面体的构型。
双帽四方反棱柱体 双帽12面体
配位数为10的配位多面体是复杂的, 通常遇到的有双帽四方反棱柱体和双帽12面体。
十一配位的化合物极少, 理论上计算表明, 配位数为11的配合物很难具有某个理想的配位多面体。 可能为单帽五角棱柱体或 单帽五角反棱柱体, 常见于 大环配位体和体积很小的 双齿硝酸根组成的配合物中。
早在1893年维尔纳（瑞士）建立配位理论时，就已经提出了使中心离子周围配体之间的静电斥力最小，配合物最稳定，即配体间应尽力远离，从而采取对称性分布，而实际测定结构的结果证实了这种设想。
配合物的配位数与其空间结构有一定的联系，但配位数相同时，由于配体的不同，与中心离子的作用不同，而空间结构也会不同。
配位数3 （D3h）三角形
配位数5 （D3h，T4v ）主要为三角双锥和四方锥
配位数8 （D4d , D2d ）四方反棱柱和十二面体
配合物的配位数与几何构形
价键理论顺利地解释了配合物的分子构型。
显然, 分子构型决定于杂化轨道的类型：
配 位 数 2 3 4 4 杂化轨道 sp sp2 sp3 dsp2 分子构型 直线 三角形 正四面体 正方形 配 位 数 5 5 6 杂化轨道 sp3d d2sp2, d4s sp3d2, d2sp3 分子构型 三角双锥 四方锥 正八面体

配合物的结构和异构现象

配合物的结构和异构现象

三角双锥 (trigonal bipyramid, TBP) D3h 四方锥 (square pyramid, SP) C4v
[Fe(CO)5]
D3h
BiF5
C4v
1.三角双锥 三角双锥 d8、d9、d10 和 d0构型金属离子较常见。 构型金属离子较常见。 如：[Fe（CO）5]、[CuCl5]3-、[CdCl5]3-、 （ ） 、 [Co（H）（N2）（PPh3）3] （ ） 组成的５齿化合物中， MX5组成的５齿化合物中，SbCl5无论是固态 或气态都是三角双锥结构。 或气态都是三角双锥结构 。 而 SbBr5 、 Taቤተ መጻሕፍቲ ባይዱl5 则在 气态是５ 配位三角双锥结构， 气态是 ５ 配位三角双锥结构 ， 固态是二聚体具有 共棱边的６配位八面体结构。 共棱边的６配位八面体结构。 中心离子是以dsp3杂化轨道与相适合的配体 中心离子是以 轨道成键。 轨道成键。
d0和d10以外的第一过渡系列金属离子的 以外的第一过渡系列金属离子的Cl 基配合物等很多也是四面体结构。 和OH-基配合物等很多也是四面体结构。 如：[CoCl4]2-、[FeCl4]-、[NiCl4]2-、 [CuCl4]2- 、[Co（OH）4]2（ ）
中心离子是以sp 中心离子是以sp3或d3s杂化轨道与合适 的配体轨道成键。 的配体轨道成键。 （2）、配体的特点： ）、配体的特点： 配体的特点 （a)、从空间效应：配体的体积大有利于形 a)、从空间效应： 成四面体。 成四面体。 （b)、带负电荷的配体有利于形成四面体。 b)、带负电荷的配体有利于形成四面体。 （c)、弱场的配体有利于形成四面体。 c)、弱场的配体有利于形成四面体
多核配合物确正为３ 多核配合物确正为３配位的情形稍多一 如组成式像２配位而实际是三配位的。 些，如组成式像２配位而实际是三配位的。 例如：二氰合铜 酸钾 酸钾KCu（CN）2， 例如：二氰合铜(I)酸钾 （ ） 其结构见下图2.1 其结构见下图

第二章 配合物的结构及异构现象

第二章 配合物的结构及异构现象

第一节 配位数与配位多面体
配位数： 配合物中心原子的配位数：2－16，4和6最常见
配位多面体：把围绕中心原子的配位原子看作点，以线按 一定 的方式连接各点就得到配位多面体。
用来描述中心离子的配位环境。
1、配位数为1 一般为气相中存在的离子，极为罕见 数量很少。直至最近才得到两个含一个单齿配体的配合
三帽三角棱柱体
单帽四方反棱柱体
配位数为10的配位多面体是复杂
的, 通常遇到的有双帽四方反棱柱体 和双帽12面体。
十一配位的化合物极少,
理论上计算表明, 配位数为十
双帽四方反棱柱体
一的配合物很难具有某个理想 的配位多面体。可能为单帽五 角棱柱体或单帽五角反棱柱体, 常见于大环配位体和体积很小 的双齿硝酸根组成的络合物 中。
H2O 经常做为配体，也经常在外界。由于 H2O
分子在内外界不同造成的电离异构，称为水合异构。
[Cr ( H2O ) 6 ] Cl3 、 [Cr Cl ( H2O ) 5 ] Cl2 H2O、 [Cr Cl2 ( H2O ) 4 ] Cl 2H2O
蓝紫
浅绿
鲜绿
⑵ 配位异构
在阳离子和阴离子都是配离子的化合物中, 配体的分布是可以变 化的, 这种异构现象叫配位异构。如：
[Co(NH3)6][Cr(CN)6]和 [Cr(NH3)6][Co(CN)6]
[Cr(NH3)6][Cr(SCN)6]和[Cr(SCN)2(NH3)4][Cr(SCN)4(NH3)2]
[PtII(NH3)4][PtⅣCl6]和[PtⅣ(NH3)4Cl2][PtIICl4]
可见, 其中的配位体的种类、数目可以进行任意的组合, 中心离 子可以相同, 也可以不同, 氧化态可以相同也可以不同。

第3讲 配合物的立体结构

第3讲 配合物的立体结构

H3 N O2N
NH3 NO2
NH3
Pt
NO2
Pt
NO2
Cl Cl
NO2 NO2
Pt
NH3 Cl
NO2 Cl Cl
Cl NH3 NH3 H3 N H3 N NO2
O2N
H3 N
NH3
Pt
NO2
Pt
Cl
Pt
Cl
NO2
NO2
29
洛阳师范学院
(3) [Mabcdef]类型的几何异构数为15个，对应15个 对映异构体。
7
洛阳师范学院
3. [M(AB)2] 螯合物
氨基乙酸根（ NH2CH2COO- ）与 Pt(II ）生成的 [Pt（gly）2]配合物有2种几何异构体。
类似于[Ma2b2]
8
洛阳师范学院
二、八面体构型配合物的几何异构现象
八面体配合物的几何异构体最普遍 [Ma6], [Ma5b] 1 [Ma2b4], [Ma3b3], [Ma4bc] 2 [Ma3bcd] 4 [Ma2bcde] 9 [Ma2b2c2] 5 [Ma2b2cd] 6 [Ma3b2c] 3 [Mabcdef] 15
CD（圆二色谱） MCD （磁圆二色谱） 配合物是否具有旋光异构体，可以严格地根据分子对 称性判断。 如果分子不具有旋转反映轴Sn，就可能分离出旋光异 构体。
23
洛阳师范学院
二、配位数为4的配合物旋光异构现象 • 平面正方形的配合物，因为分子平面就是对称面 的原故，没有对映异构体。
• 但配体具有旋光性可带来配合物的对映异构。
例如: (CH3)(C2H5)NCH2COOH的叔N原子,在与 Pt(Ⅱ)配位时，形成了手性(N*)，因此有对映体。

第二章 配合物的结构和异构现象

第二章 配合物的结构和异构现象

(d) D3d，沿三重轴
2、三角棱柱(D3h )
1965年出现了第一个三角棱柱配合物 ［Re（S2C2Ph2）3］属于这一结构。 中心原子是以d4sp杂化轨道与配体适合轨道 成键。
三棱柱 D3h
六.
配位数７
配位数为７的配合物较少见，可以有三种 主要结构。 如：K3[UF7]、［ UO2F5］－属于五角双锥结构。 [NbF7]2-,[TaF7]2-属于一面心三角棱柱结 构。 [NbOF6]3-属于一面心八面体结构。 三种结构对称性都很低，其中以五角双锥 结构对称性较高。 中心原子是以d3sp3杂化轨道与配体相适应 轨道成键。这三种结构之间能量差别很小，一个 转变到另一个只需要很小的键角弯曲 .
直线形，D∞h 如 ： [CuCl2]-, [Ag （ NH3 ） 2]+, [HgCl2]Cu(NH3)2+, AgCl2, Au(CN)2，HgCl2– [Ag(NH3)2]+，HgX2
S Ag C N Ag S
AgSCN晶体
S Ag N C
二、配位数３
配位数为３的配合物，其空间结构一 般为平面三角形. 原因：当三个配体配位于没有非键电子 的中心原了，只有在配体占等边三角形的三 个角即键角为120°，配体之间的斥力最小。 中心原子是以 sp2、dp2、或ds2杂化 轨道与配体的合适轨道成键。单核的平面３ 配位的配合物不多。 如：[HgI3]- 、[Pt0（PPh3）3]
（2）、金属离子具有不饱和电子构型，则 平面正方形结构的能量可能低于或相当于四 面体结构的能量，这时可发生转化。特别对 d7、d8或d9电子构型的更是如此。
（3）、影响转化因素：位阻效应、电子构 型、离子半径比、配体场强和溶剂化效应等。 同时也取决于配体和金属离子两方面的特性。

配位化学第4章 配合物的立体化学与异构现象

配位化学第4章 配合物的立体化学与异构现象
配合物的异构现象是配位化学的重要内容, 是配合物的主 要特征之一, 它对配合物的物理性质、谱学特性、热稳定 性、化学反应性等都将产生重要影响, 其重要程度可类比 于有机化学中的立体化学. 认识并理解配合物的异构现象 是结构配位化学的重要内容之一. 配合物的异构现象一般 可区分为两大类, 即化学结构异构(构造异构)和立体异构.
迄今为止, 罕有五配位化合物异构体的实例报道, 无 疑这与TBP←→SP两种构型容易互变有关, 因为互 变将使得配体可以无差别的分布于所有可能出现的 位置.
尽管X-射线衍射和红外光谱结果显示, 在[Fe(CO)5] 和PF5中, 处于轴向(z轴)的配体和处于赤道平面(xy 平面)的配体, 其环境是不等价的, 但NMR研究却证 实, [Fe(CO)5]或PF5中所有五个配位位置的配体都 是完全等价的, 这些结果揭示出这些分子在溶液中 具有流变性(fluxional molecules), 即分子结构在溶 液中的不确定性.
一 些 三 角 锥 形 的 配 体 如 N[CH2CH2N(CH3)2]3 和 P[CH2CH2CH2As(CH3)2]3, 它们和Ni(II)、Co(II)以及其 它一些金属离子能形成三角双锥结构配合物, 这个四 齿配体自身占据其中赤道平面的三个位置和一个轴向 位置, 处于另一个轴向位置的配体可以是CN–, Cl–或 Br−等.
1965年, 有人报道配合物Re(S2C2ph2)3是以Re中心 的具有三棱柱结构的配合物, 见图 4–5. Mo和V的这 类配合物与图 4–5的结构相似, 但也存在某些细微上 的差异, 例如, M–S键的键长明显不同, 尽管V的半径 较小, 但M–S的距离从较小的Re–S键232.5 pm变化 到稍大的V–S键233.8 pm (与M–S的强度有关).

第二章配合物的结构及异构现象

第二章配合物的结构及异构现象

距离的乘积，称为偶极矩。单位：德拜(Debye)
μ =q x l
如：
Cl
NH3
Pt
Cl
NH3
偶极矩的大小与配合物中原子排列的对称性有关，因此通过偶极矩的测量 可鉴定几何异构体。
5
例：Pt(II)配合物的偶极矩(Debye)： 顺式
反式
[Pt(PEt3)2Cl2]
10.7
0
Et = CH3CH2-
2) X 射线衍射法
3）[Co(NO2)2(C2O4)(NH3)2]-的三个几何异构体中，有一个具有旋光异构体。
NH3
O2N
O
NO2
H3N
O
O2N
O
NH3
NO2
O2N
O
H3N
O
NO2
NO2
O
NO2
H3N
O
NH3
O
NH3
NH3
7
3、旋光异构体的拆分
定义：从两个旋光异构体的混合物中分离出单一异构体的过程。
1）自然拆分法：
1
如：[Pt(NH3)4]2+、[PdCl4]2-、[Ni(CN)4]24、配位数为 5
1）三角双锥构型
如：[Fe(CO)5]、[CuCl5]32）四方锥构型
如：[InCl5]25、配位数为 6
绝大多数 6 配位配合物具有八面体构型
如：[Co(NH3)6]3+、[Fe(CN)6]4少数具有三棱柱构型，如：Re(S2C2Ph2)3
因此具有对称面或对称中心的分子不存在旋光异构体。 2、旋光异构体实例
6
* 平面正方形配合物不存在旋光异构体。
Cl
N
N
N
N

无机化学：第一节 配合物的组成和命名和异构现象

无机化学：第一节 配合物的组成和命名和异构现象

第一节 配合物的组成、命名和异构现象
4.配体种类
单齿配体:如NH3,H2O 如
[Co(多N齿H3配)6体]C:l3 bpy phen
en
NNNNHFra bibliotekNNH2
如[Cu(en)2]2+
两可配体:NO2- 桥联配体:CN-
多齿配体
- OOC -OOC
NCH2CH2N
COOCOO-
六齿配体 EDTA
N
N N
第一节 配合物的组成、命名和异构现象
推断题下列配合物的结构:
无水CrCl3和氨作用能生成两种配合物， 组成相当于CrCl3·6NH3及CrCl3·5NH3.加 入AgNO3溶液能从第一种配合物水溶液中将 几乎所有的氯转化为AgCl,而第二种配合物水 溶液中仅能沉淀出相当组成中含氯量2/3的 AgCl,加入NaOH加热，两种溶液均无氨味， 试推测它们的外界和内界．
2. 我国配位化学研究现状
金属配合物与氧结合载氧和CO中毒
第一节 配合物的组成、命名和异构现象
一、什么是配位化合物(Coordination compound） 1. 配合物的形成 铜氨络离子的形成
CuSO4 + 2 NH3·H2O Cu(OH)2 + NH3·H2O [Cu(NH3)4]SO4 (深蓝色)
第九章 配位化合物
§11.1 配合物的基本概念 §11.2 配合物的化学键理论 §11.3 配位平衡 §11.4 配合物的应用
第一节 配合物的组成和命名和异构现象
1. 配位理论产生背景和配合物的作用 1704年,普鲁士染料厂的技师狄斯巴赫发
现普鲁士蓝,1893年,维尔纳提出了配位理论, 从此，配位化学得到空前的发展。配位化学在 临床检验、环境科学、工业催化、染料、金属 药物等方面具有广泛用途。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第三节旋光异构现象(optical isomerism)
1、旋光异构及其与对称性的关系
1）旋光异构体：相互成为镜象而不能重合的一对分子称为旋光异构体（又称对映异构体）。

例：具有四个不同取代基的四面体碳原子：CHClBrI。

2）分子具有旋光异构体的对称性判据
可以证明：分子具有旋光异构体的充分必要条件是该分子不具备任意次的旋转反映轴（非真轴）S n。

S n的定义：先转动2π/n，然后再通过垂直于转动轴的平面进行反映。

例：CCl4（S4），交叉构型的二茂铁（S10）。

特例：S1=σ（对称面）
S2=i （对称中心）
因此具有对称面或对称中心的分子不存在旋光异构体。

格中含有相同数目的d体和l体的晶体形式析出，因此不能用此方法拆分。

2)化学拆分法
该方法将对映体首先转化为非对映体，然后再利用非对映体溶解度或其它物理性质的不同来进行分离。

例：Werner的工作：拆分[Rh(en)3]3+的两种异构体：A、配合物的制备：
Na[RhCl4].12H2O + en→[Rh(en)3]Cl3 + NaCl + H2O
B、使对映体转化为非对映体：
拆分试剂：硝基樟脑磺酸钠（NaL）
d,l-[Rh(en)3]3++NaL→l-[Rh(en)3]L3↓+ d-[Rh(en)3]L3(aq)
C、除去拆分试剂：
l-[Rh(en)3]L3+NaI→l-[Rh(en)3]I3+NaL
D、溶解度较大的d—异构体可从溶液中回收。

* 一种好的拆分试剂必须是一种光学活性的稳定的阴离子或阳离子，或者是容易转化为这些离子的物种。

第四节其他异构现象
1、电离异构
组成相同，由于阴离子处于内界或外界不同而引起的异构现象。

例：[Co(NH3)5Br]SO4═[Co(NH3)5Br]2++SO42- [Co(NH3)5SO4]Br ═[Co(NH3)5SO4]++Br-
2、水合异构
化学组成相同，由于水分子处于内界或外界不同而引起的异构现象。

例：[Cr(H2O)4Cl2]Cl.2H2O
[Cr(H2O)5Cl]Cl2.H2O
3、键合异构
配体用不同的配位原子与中心原子键合而产生的异构。

例：[(NH3)5Co-NO2] Cl2、[(NH3)5Co-O-N=O] Cl2
[(H2O)5Cr-SCN]2+、[(H2O)5Cr-NCS]2+
4、配合异构
由于配体在配阳离子和配阴离子之间分配不同而引起的异构。

例：[Co(NH3)6] [Cr(CN)6] [Cr(NH3)6] [Co(CN)6]
5、配体异构
若配体为异构体，则其相应的配合物亦为异构体。

例：[Co(1,2-pn)2Cl2]Cl [Co(1,3-pn)2Cl2]Cl 1,2-pn= 1, 2-丙二胺1,3-pn= 1, 3-丙二胺。
