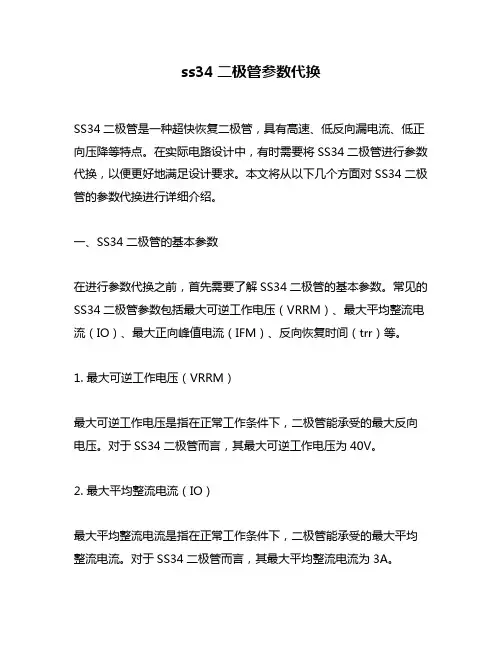

ss34二极管参数代换SS34二极管是一种超快恢复二极管，具有高速、低反向漏电流、低正向压降等特点。

在实际电路设计中，有时需要将SS34二极管进行参数代换，以便更好地满足设计要求。

本文将从以下几个方面对SS34二极管的参数代换进行详细介绍。

一、SS34二极管的基本参数在进行参数代换之前，首先需要了解SS34二极管的基本参数。

常见的SS34二极管参数包括最大可逆工作电压（VRRM）、最大平均整流电流（IO）、最大正向峰值电流（IFM）、反向恢复时间（trr）等。

1. 最大可逆工作电压（VRRM）最大可逆工作电压是指在正常工作条件下，二极管能承受的最大反向电压。

对于SS34二极管而言，其最大可逆工作电压为40V。

2. 最大平均整流电流（IO）最大平均整流电流是指在正常工作条件下，二极管能承受的最大平均整流电流。

对于SS34二极管而言，其最大平均整流电流为3A。

3. 最大正向峰值电流（IFM）最大正向峰值电流是指在正常工作条件下，二极管能承受的最大正向峰值电流。

对于SS34二极管而言，其最大正向峰值电流为20A。

4. 反向恢复时间（trr）反向恢复时间是指当二极管从正向导通状态转变为反向截止状态时，所需的时间。

对于SS34二极管而言，其反向恢复时间为35ns。

二、SS34二极管参数代换方法在实际电路设计中，有时需要将SS34二极管进行参数代换。

常见的代换方法包括串联、并联、等效替换等。

1. 串联代换串联代换是指将多个二极管按照一定的方式连接起来，并将它们视为一个整体进行替换。

例如，在某些场合下需要使用一个最大可逆工作电压为80V的二极管，而当前只有最大可逆工作电压为40V的SS34二极管可用。

此时可以采用两个SS34二极管串联的方式进行代换，即将它们视为一个最大可逆工作电压为80V的整体来使用。

2. 并联代换并联代换是指将多个具有相同参数的二极管按照一定的方式连接起来，并将它们视为一个整体进行替换。

例如，在某些场合下需要使用一个最大平均整流电流为6A的二极管，而当前只有最大平均整流电流为3A的SS34二极管可用。

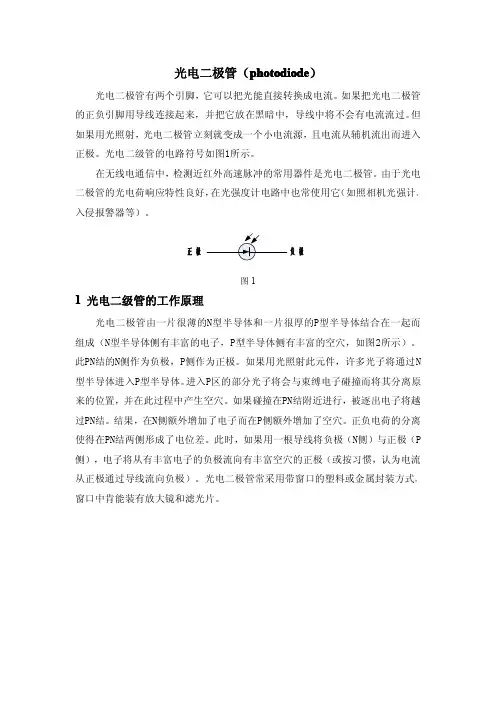

简述光电二极管的工作原理及应用1. 光电二极管的工作原理光电二极管，也称为光敏二极管、光电导二极管，是一种能够将光信号转换为电信号的半导体器件。

它是一种特殊的PN结构，由P型半导体和N型半导体组成。

光电二极管的工作原理是基于光电效应。

当光线照射到光电二极管的PN结时，光子的能量会被转移到半导体材料中的载流子上。

如果光子的能量大于带隙能量，它将激发出电子-空穴对。

由于PN结的正向偏置，电子会被加速向N型区域，空穴会被加速向P型区域。

由此产生的少数载流子会导致PN结产生电流。

2. 光电二极管的应用光电二极管具有很多应用领域，下面列举了几个常见的应用：2.1 光电传感器光电二极管常用于光电传感器中。

光电传感器能够通过对光信号的检测和转换来实现对某些物理量的测量。

例如，光电二极管可以用于测量光照强度、颜色、接近物体的距离等。

在自动化控制、工业生产和环境监测等领域，光电传感器发挥着重要的作用。

2.2 通信光电二极管还可用于光通信。

在光通信系统中，光电二极管用于接收光信号和转换为电信号。

当光信号经过光纤传输到达目的地时，光电二极管可以将光信号转换为电信号，并进一步进行解码和处理。

它在光纤通信中的应用使得信息传输更加稳定和快速。

2.3 光电探测器光电二极管还常被用作光电探测器。

光电探测器是一种能够检测光信号并转换为电信号的器件。

它广泛应用于光电测量、光学成像、光谱分析等领域。

光电二极管作为一种光电探测器，具有快速响应、高灵敏度和稳定性等优点。

2.4 光电测量仪器光电二极管还可以用于光电测量仪器中。

例如，光电二极管可以用于测量光密度、光强度、光功率等光学参数。

它在激光器功率测量、光学实验中的应用非常广泛。

3. 总结光电二极管是一种将光信号转换为电信号的半导体器件。

它基于光电效应的原理工作，通过光子的能量转移到半导体材料中的载流子，使得PN结产生电流。

光电二极管在光电传感器、光通信、光电探测器和光电测量仪器等领域中有广泛的应用。

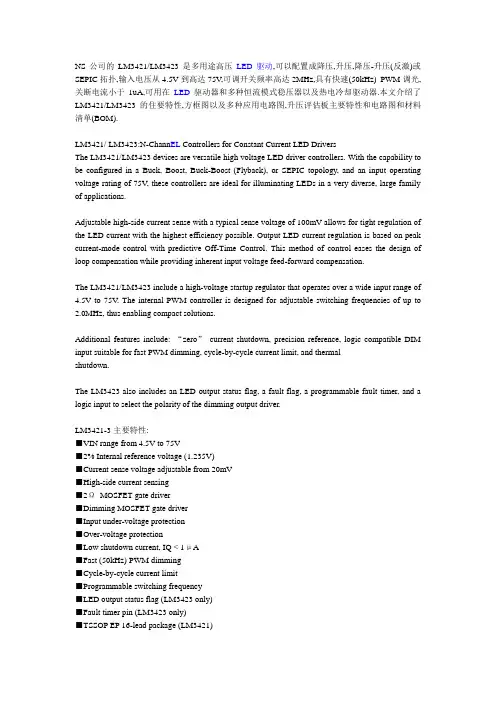

NS公司的LM3421/LM3423是多用途高压LED驱动,可以配置成降压,升压,降压-升压(反激)或SEPIC拓扑,输入电压从4.5V到高达75V,可调开关频率高达2MHz,具有快速(50kHz) PWM调光,关断电流小于1uA,可用在LED驱动器和多种恒流模式稳压器以及热电冷却驱动器.本文介绍了LM3421/LM3423的住要特性,方框图以及多种应用电路图,升压评估板主要特性和电路图和材料清单(BOM).LM3421/ LM3423:N-Chann EL Controllers for Constant Current LED DriversThe LM3421/LM3423 devices are versatile high voltage LED driver controllers. With the capability to be configured in a Buck, Boost, Buck-Boost (Flyback), or SEPIC topology, and an input operating voltage rating of 75V, these controllers are ideal for illuminating LEDs in a very diverse, large family of applications.Adjustable high-side current sense with a typical sense voltage of 100mV allows for tight regulation of the LED current with the highest efficiency possible. Output LED current regulation is based on peak current-mode control with predictive Off-Time Control. This method of control eases the design of loop compensation while providing inherent input voltage feed-forward compensation.The LM3421/LM3423 include a high-voltage startup regulator that operates over a wide input range of 4.5V to 75V. The internal PWM controller is designed for adjustable switching frequencies of up to 2.0MHz, thus enabling compact solutions.Additional features include: “zero”current shutdown, precision reference, logic compatible DIM input suitable for fast PWM dimming, cycle-by-cycle current limit, and thermalshutdown.The LM3423 also includes an LED output status flag, a fault flag, a programmable fault timer, and a logic input to select the polarity of the dimming output driver.LM3421-3主要特性:■VIN range from 4.5V to 75V■2% Internal reference voltage (1.235V)■Current sense voltage adjustable from 20mV■High-side current sensing■2ΩMOSFET gate driver■Dimming MOSFET gate driver■Input under-voltage protection■Over-voltage protection■Low shutdown current, IQ < 1μA■Fast (50kHz) PWM dimming■Cycle-by-cycle current limit■Programmable switching frequency■LED output status flag (LM3423 only)■Fault timer pin (LM3423 only)■TSSOP EP 16-lead package (LM3421)■TSSOP EP 20-lead package (LM3423)LM3421-3应用:■LED Drivers■Constant-Current Buck-Boost Regulator ■Constant-Current Boost Regulator■Constant-Current Flyback Regulator■Constant-Current SEPIC Regulator■Thermo-Electric Cooler (Peltier) Driver图1.LM3421-3方框图图2.LM3421-3升压拓扑图图3.LM3421升压LED驱动电路图图4.带高速调光的LM3421升压拓扑图图5.带高速调光的LM3421升压/降压(反激)拓扑图图6.带高速调光的LM3421 SEPIC拓扑图图7.带高速PWM分流调光的LM3421降压拓扑图图8.LM3423全特性应用电路图图9.带高边调光的LM3423升压拓扑图LM3423升压评估板LM3423 Boost Evaluation BoardThis evaluation board has been designed to demonstrate the LM3423 low-side controller as a step-up (boost) regulator to deliver constant current to high power LEDs. A complete circuit schematic and bill of materials for the evaluation board are included at the end of this document. The printed circuit boardconsists of two layers of two ounce copper on FR4 material.Standard Evaluation Board Operating ConfigurationfSW = 600 kHzOver-voltage protection set at 42VVIN range 4.5V to 35VLow side PWM fast dimming2 to 8 series connected LEDs (VO < 35V)UVLO set at 8.4VILED = 1AAvailable features that can be configured on the standard evaluation board by the user for are listed below:Fixed or programmable LED currentHigh-speed PWM high-side or low-side dimmingUser programmable over-voltage protection (OVP)Under-voltage lock-out (UVLO) protectionFault protectionSoft-startHysteretic current-mode controlHigher Input and / or Output V oltage ModificationsAlthough the standard LM3423 evaluation board is designed to operate at input and output voltages up to 35V, the device is capable of operating with input and output voltages up to 75V. Operation up to 75V can be achieved by changing the voltage ratings of the input capacitors (C1, C8, C17), output capacitors (C4, C7, C11, C16), and transistors Q1, Q7, Q9. For output voltages greater than 35V the OVP resistors R11 and R12 will need to be adjusted.图10.LM3423评估板电路图LM3423 Evaluation Board: High Side Current Sense with Low Side High Speed Dimming LM3423评估板材料清单(BOM):。

常用的二极管型号二极管是一种最简单的半导体器件，也是电子元器件中使用最广泛的一种。

它主要由N型半导体和P型半导体组成，具有单向导电性质。

在电子设备制造和维护过程中，常用的二极管型号有很多种，这里就来介绍几种常见的二极管型号。

1. 1N4001~1N4007系列1N4001~1N4007系列是常见的电力二极管。

它们的最大工作电压分别为50V、100V、200V、400V、600V、800V和1000V。

这些二极管具有大电流、高反向电压和高温耐受性能，适合用于AC/DC电源、整流器和电动机控制等领域。

2. 1N5817~1N5819系列1N5817~1N5819系列是常见的肖特基二极管。

它们的最大工作电压分别为20V、30V和40V。

这些二极管具有快速响应时间、低前向电压降和高反向电压承受能力，适合用于高频电路、直流稳压器和电路保护等领域。

3. 1N41481N4148是常见的快速切换二极管。

它的最大工作电压为100V，可以承受大电流和高频率的信号，适合用于小信号放大器、逆变器和遥控器等领域。

4. UF4007UF4007是常见的超快恢复二极管。

它的最大工作电压为1000V，具有快速响应时间和高功率承受能力，适合用于高频电源、电线电缆和电机保护等领域。

5. Zener二极管Zener二极管是一种特殊的二极管，可以反向导通，具有稳压特性。

它的工作电压为几个伏特到数百伏特不等，具有不同的稳压值。

Zener 二极管适用于稳压电源、开关电源和放大器等领域。

以上是常见的二极管型号，每种二极管都有其特定的应用领域和性能特点，选择时应根据实际需要进行合理的选择。

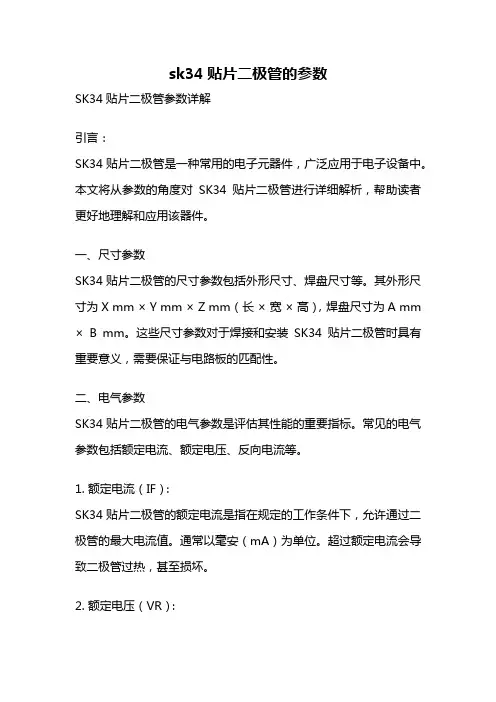

sk34贴片二极管的参数SK34贴片二极管参数详解引言：SK34贴片二极管是一种常用的电子元器件，广泛应用于电子设备中。

本文将从参数的角度对SK34贴片二极管进行详细解析，帮助读者更好地理解和应用该器件。

一、尺寸参数SK34贴片二极管的尺寸参数包括外形尺寸、焊盘尺寸等。

其外形尺寸为X mm × Y mm × Z mm（长× 宽× 高），焊盘尺寸为A mm × B mm。

这些尺寸参数对于焊接和安装SK34贴片二极管时具有重要意义，需要保证与电路板的匹配性。

二、电气参数SK34贴片二极管的电气参数是评估其性能的重要指标。

常见的电气参数包括额定电流、额定电压、反向电流等。

1. 额定电流（IF）：SK34贴片二极管的额定电流是指在规定的工作条件下，允许通过二极管的最大电流值。

通常以毫安（mA）为单位。

超过额定电流会导致二极管过热，甚至损坏。

2. 额定电压（VR）：SK34贴片二极管的额定电压是指在规定的工作条件下，允许二极管正向工作的最大电压值。

通常以伏特（V）为单位。

超过额定电压会导致二极管击穿，无法正常工作。

3. 反向电流（IR）：SK34贴片二极管的反向电流是指在规定的工作条件下，二极管反向工作时的电流值。

通常以微安（μA）为单位。

反向电流过大会导致二极管失效或电路性能下降。

4. 导通压降（VF）：SK34贴片二极管的导通压降是指二极管在正向工作时的电压降。

通常以伏特（V）为单位。

导通压降越小，二极管的导通效率越高。

5. 反向击穿电压（VBR）：SK34贴片二极管的反向击穿电压是指当二极管反向工作时，达到击穿状态所需的电压值。

通常以伏特（V）为单位。

反向击穿电压越高，二极管的耐压能力越强。

6. 反向恢复时间（Trr）：SK34贴片二极管的反向恢复时间是指从正向导通到反向截止，再到正向导通的时间间隔。

通常以纳秒（ns）为单位。

反向恢复时间越短，二极管的开关速度越快。

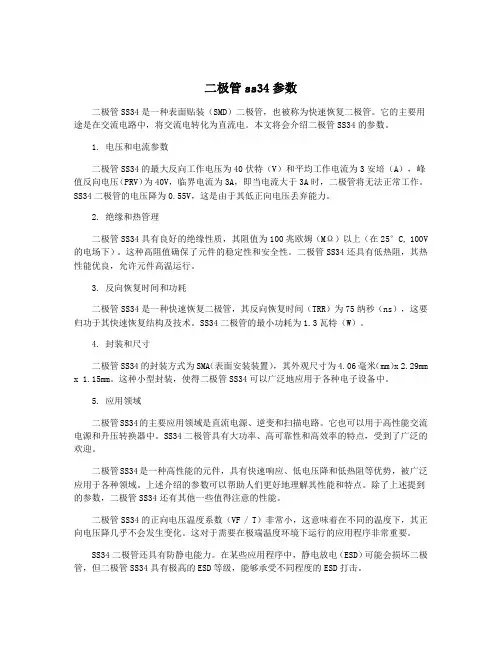

二极管ss34参数二极管SS34是一种表面贴装（SMD）二极管，也被称为快速恢复二极管。

它的主要用途是在交流电路中，将交流电转化为直流电。

本文将会介绍二极管SS34的参数。

1. 电压和电流参数二极管SS34的最大反向工作电压为40伏特（V）和平均工作电流为3安培（A），峰值反向电压（PRV）为40V，临界电流为3A，即当电流大于3A时，二极管将无法正常工作。

SS34二极管的电压降为0.55V，这是由于其低正向电压丢弃能力。

2. 绝缘和热管理二极管SS34具有良好的绝缘性质，其阻值为100兆欧姆（MΩ）以上（在25°C, 100V 的电场下）。

这种高阻值确保了元件的稳定性和安全性。

二极管SS34还具有低热阻，其热性能优良，允许元件高温运行。

3. 反向恢复时间和功耗二极管SS34是一种快速恢复二极管，其反向恢复时间（TRR）为75纳秒（ns），这要归功于其快速恢复结构及技术。

SS34二极管的最小功耗为1.3瓦特（W）。

4. 封装和尺寸二极管SS34的封装方式为SMA（表面安装装置），其外观尺寸为4.06毫米（mm）x 2.29mm x 1.15mm。

这种小型封装，使得二极管SS34可以广泛地应用于各种电子设备中。

5. 应用领域二极管SS34的主要应用领域是直流电源、逆变和扫描电路。

它也可以用于高性能交流电源和升压转换器中。

SS34二极管具有大功率、高可靠性和高效率的特点，受到了广泛的欢迎。

二极管SS34是一种高性能的元件，具有快速响应、低电压降和低热阻等优势，被广泛应用于各种领域。

上述介绍的参数可以帮助人们更好地理解其性能和特点。

除了上述提到的参数，二极管SS34还有其他一些值得注意的性能。

二极管SS34的正向电压温度系数（VF / T）非常小，这意味着在不同的温度下，其正向电压降几乎不会发生变化。

这对于需要在极端温度环境下运行的应用程序非常重要。

SS34二极管还具有防静电能力。

在某些应用程序中，静电放电（ESD）可能会损坏二极管，但二极管SS34具有极高的ESD等级，能够承受不同程度的ESD打击。

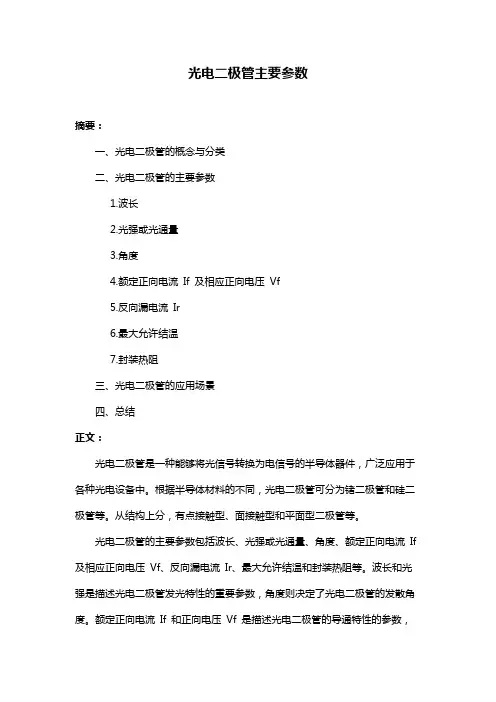

光电二极管主要参数
摘要：
一、光电二极管的概念与分类
二、光电二极管的主要参数
1.波长
2.光强或光通量
3.角度
4.额定正向电流If 及相应正向电压Vf
5.反向漏电流Ir
6.最大允许结温
7.封装热阻
三、光电二极管的应用场景
四、总结
正文：
光电二极管是一种能够将光信号转换为电信号的半导体器件，广泛应用于各种光电设备中。

根据半导体材料的不同，光电二极管可分为锗二极管和硅二极管等。

从结构上分，有点接触型、面接触型和平面型二极管等。

光电二极管的主要参数包括波长、光强或光通量、角度、额定正向电流If 及相应正向电压Vf、反向漏电流Ir、最大允许结温和封装热阻等。

波长和光强是描述光电二极管发光特性的重要参数，角度则决定了光电二极管的发散角度。

额定正向电流If 和正向电压Vf 是描述光电二极管的导通特性的参数，
反向漏电流Ir 则描述了光电二极管的反向特性。

最大允许结温和封装热阻则是描述光电二极管的耐热特性的参数。

光电二极管广泛应用于通信、医疗、显示以及工业加工等领域。

例如，在通信领域，光电二极管可用于光纤通信，将光信号转换为电信号进行传输。

在医疗领域，光电二极管可用于光电传感器，实现对生物信号的检测。

在显示领域，光电二极管可用于LED 显示屏，实现对图像的显示。

在工业加工领域，光电二极管可用于激光器，实现对材料的加工。

综上所述，光电二极管作为一种重要的光电器件，具有广泛的应用场景，其性能参数对于其应用效果具有重要影响。

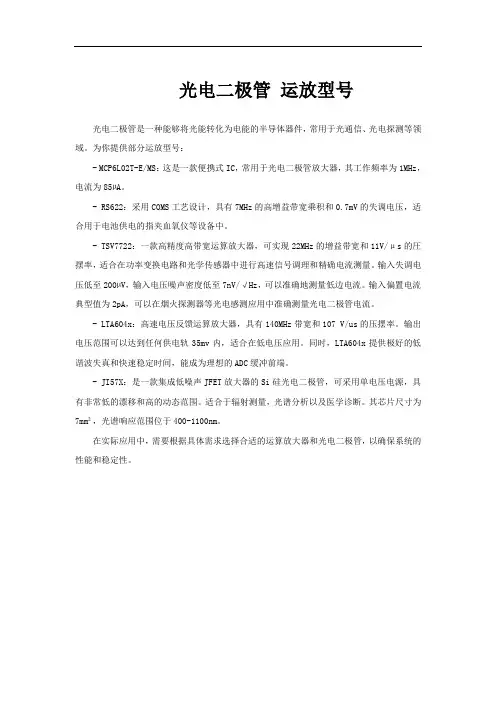

光电二极管运放型号
光电二极管是一种能够将光能转化为电能的半导体器件，常用于光通信、光电探测等领域。

为你提供部分运放型号：
- MCP6L02T-E/MS：这是一款便携式IC，常用于光电二极管放大器，其工作频率为1MHz，电流为85µA。

- RS622：采用COMS工艺设计，具有7MHz的高增益带宽乘积和0.7mV的失调电压，适合用于电池供电的指夹血氧仪等设备中。

- TSV7722：一款高精度高带宽运算放大器，可实现22MHz的增益带宽和11V/μs的圧摆率，适合在功率变换电路和光学传感器中进行高速信号调理和精确电流测量。

输入失调电压低至200µV，输入电压噪声密度低至7nV/√Hz，可以准确地测量低边电流。

输入偏置电流典型值为2pA，可以在烟火探测器等光电感测应用中准确测量光电二极管电流。

- LTA604x：高速电压反馈运算放大器，具有140MHz带宽和107 V/us的压摆率。

输出电压范围可以达到任何供电轨35mv内，适合在低电压应用。

同时，LTA604x提供极好的低谐波失真和快速稳定时间，能成为理想的ADC缓冲前端。

- JI57X：是一款集成低噪声JFET放大器的Si硅光电二极管，可采用单电压电源，具有非常低的漂移和高的动态范围。

适合于辐射测量，光谱分析以及医学诊断。

其芯片尺寸为7mm²，光谱响应范围位于400-1100nm。

在实际应用中，需要根据具体需求选择合适的运算放大器和光电二极管，以确保系统的性能和稳定性。

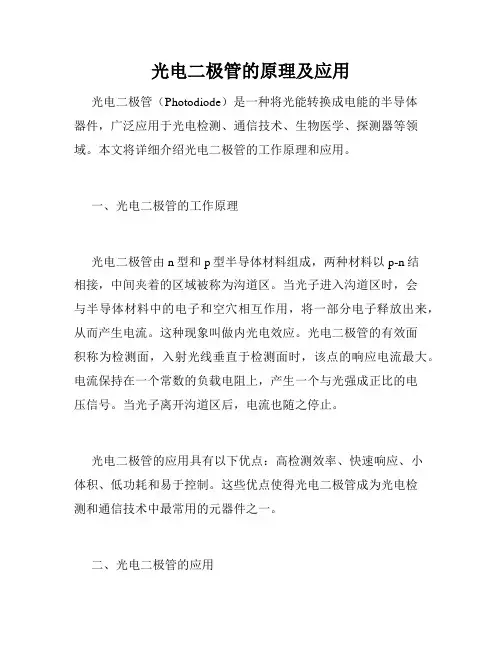

光电二极管的原理及应用光电二极管（Photodiode）是一种将光能转换成电能的半导体器件，广泛应用于光电检测、通信技术、生物医学、探测器等领域。

本文将详细介绍光电二极管的工作原理和应用。

一、光电二极管的工作原理光电二极管由n型和p型半导体材料组成，两种材料以p-n结相接，中间夹着的区域被称为沟道区。

当光子进入沟道区时，会与半导体材料中的电子和空穴相互作用，将一部分电子释放出来，从而产生电流。

这种现象叫做内光电效应。

光电二极管的有效面积称为检测面，入射光线垂直于检测面时，该点的响应电流最大。

电流保持在一个常数的负载电阻上，产生一个与光强成正比的电压信号。

当光子离开沟道区后，电流也随之停止。

光电二极管的应用具有以下优点：高检测效率、快速响应、小体积、低功耗和易于控制。

这些优点使得光电二极管成为光电检测和通信技术中最常用的元器件之一。

二、光电二极管的应用1.光通信光电二极管在光通信领域具有广泛应用，主要体现在光检测器、光接收器、光发射器等方面。

在光检测器中，光电二极管将光信号转换为电信号，从而实现高速的数据传输。

在光接收器中，光电二极管起到接收光信号的作用，然后转换为电信号，由解码芯片进行解码后恢复原始数据。

在光发射器中，光电二极管将强的电信号转换为光信号，发射到光纤中进行传输。

2.光电检测光电二极管广泛应用于光电检测领域，如烟雾探测器、太阳辐射传感器、制冷器监测器等。

在烟雾探测器中，光电二极管将红外线信号转换为电信号，监测到烟雾浓度时，电信号变化即可报警。

在太阳辐射传感器中，光电二极管测量太阳辐射的强度，从而控制太阳能系统的负载。

在制冷器监测器中，光电二极管测量器内温度，从而实现温控。

3.光电探测器光电二极管在光学探测领域被广泛使用，如半导体激光器和光电探测器组成的烟雾感应器、生物传感器和医学成像设备等。

在半导体激光器中，光电二极管可以用于测量反射光、荧光和散射光等。

生物传感器中，光电二极管可以检测特定物质的存在与否，以及其浓度。
