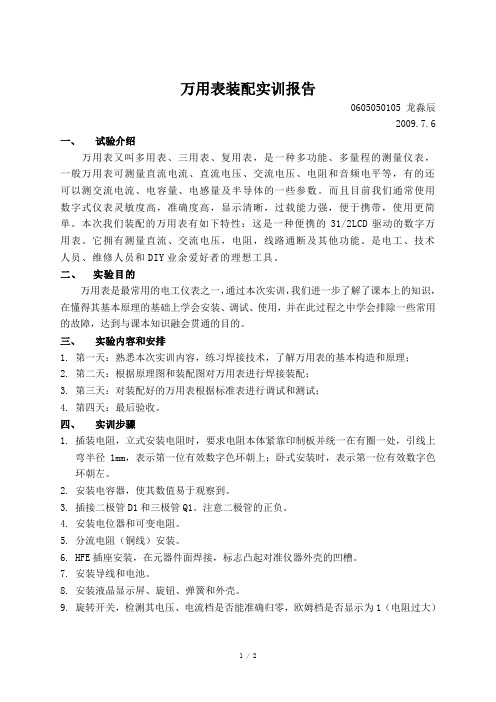

万用表装配实训报告0605050105 龙淼辰2009.7.6 一、试验介绍万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。
而且目前我们通常使用数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
本次我们装配的万用表有如下特性：这是一种便携的31/2LCD驱动的数字万用表。
它拥有测量直流、交流电压，电阻，线路通断及其他功能。
是电工、技术人员、维修人员和DIY业余爱好者的理想工具。
二、实验目的万用表是最常用的电工仪表之一，通过本次实训，我们进一步了解了课本上的知识，在懂得其基本原理的基础上学会安装、调试、使用，并在此过程之中学会排除一些常用的故障，达到与课本知识融会贯通的目的。
三、实验内容和安排1.第一天：熟悉本次实训内容，练习焊接技术，了解万用表的基本构造和原理；2.第二天：根据原理图和装配图对万用表进行焊接装配；3.第三天：对装配好的万用表根据标准表进行调试和测试；4.第四天：最后验收。
四、实训步骤1.插装电阻，立式安装电阻时，要求电阻本体紧靠印制板并统一在有圈一处，引线上弯半径1mm，表示第一位有效数字色环朝上；卧式安装时，表示第一位有效数字色环朝左。
2.安装电容器，使其数值易于观察到。
3.插接二极管D1和三极管Q1。
注意二极管的正负。
4.安装电位器和可变电阻。
5.分流电阻（铜线）安装。
6.HFE插座安装，在元器件面焊接，标志凸起对准仪器外壳的凹槽。
7.安装导线和电池。
8.安装液晶显示屏、旋钮、弹簧和外壳。
9.旋转开关，检测其电压、电流档是否能准确归零，欧姆档是否显示为1（电阻过大）1 / 2，显示屏是否显示清晰无跳动。
10.使用一节干电池，用标准表测量其电压为1.397V。
然后用装配好的万用表红黑量表笔分别接干电池正、负极，然后调节可变电阻直至其显示与标准表误差达到最小。
实训任务2万用表的使用1.实训内容及目的1）掌握万用表的使用方法。
2.实训器材和用具1）发动机试验一台、大众汽车一辆、数字万用表一部。
2）电阻，三极管，二极管，蓄电池，交流电源，灯泡。
等3.实训注意事项1）实训中的安全注意事项。
2）在电路中测量时，防止线路短路或搭铁。
3）在测量时选则合适的档位，以防烧毁万用表。
4.实训操作步骤1）现在数字式测量仪表已成为主流，它具有灵敏度高、准确度高、显示清晰、过载能力强、便于携带、使用更简单等特点。
下面以常见的数字万用表为例，简单介绍其使用方法和注意事项。
数字万用表从整体上分为表身和表笔两部分绝大多数数字万用表使用9V直流电池作为工作电源。
2)转换开关、表笔插孔说明（如图1-1所示）万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程。
一般的万用表测量项目包括：“mA”；直流电流、“V（－）"：直流电压、“V（～）”：交流电压、“Ω”：电阻。
每个测量项目又划分为几个不同的量程以供选择。
表笔分为红、黑二只。
使用时应将红色表笔插入标有的插孔，黑色表笔插入标有com号的插孔。
转换开关、表笔插孔说明3 ）电阻的测量如图1-2所示（1）测量步骤首先红表笔插入VΩ孔黑表笔插入COM孔量程旋钮打到“Ω”量程档适当位置分别用红黑表笔接到电阻两端金属部分读出显示屏上显示的数据电阻的测量（2）注意量程的选择和转换。
量程选小了显示屏上会显示“1.”此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。
如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。
要提醒的是在“200”档时单位是“Ω”，在“2k~200k”档时单位是“kΩ”，在“2M~2000M”档时单“M”。
如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的当没有连接好时，例如开路情况，仪表显示为“1”当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

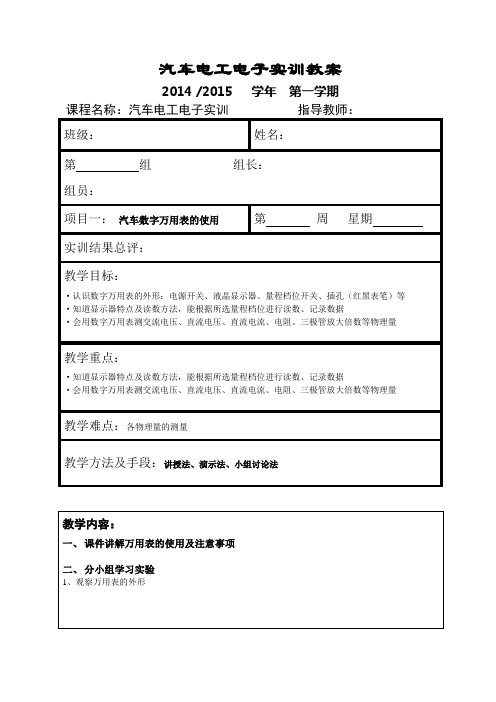

汽车电工电子实训教案
2014 /2015 学年第一学期
课程名称：汽车电工电子实训指导教师：
班级：姓名：
第组组长：
组员：
项目一：汽车数字万用表的使用第周星期
实训结果总评：
教学目标：
·认识数字万用表的外形：电源开关、液晶显示器、量程档位开关、插孔（红黑表笔）等·知道显示器特点及读数方法，能根据所选量程档位进行读数、记录数据
·会用数字万用表测交流电压、直流电压、直流电流、电阻、三极管放大倍数等物理量
教学重点：
·知道显示器特点及读数方法，能根据所选量程档位进行读数、记录数据
·会用数字万用表测交流电压、直流电压、直流电流、电阻、三极管放大倍数等物理量教学难点：各物理量的测量
教学方法及手段：讲授法、演示法、小组讨论法
（仅限于半圆型三极管）：将半圆形截面正对自己，
三极管的测量
、找出每组所发元器件中的三极管。
实训教师。
并组织小组成员打扫实训场所卫生，待老师检查后方可离开。
请各组组长放好本组的万用表，以后的实训中一直使用此万用表，如有损坏，由全组共同赔偿。
汽车数字万用表的使用（威职 赵锦强）一、电压的测量用数字万用表中的电压表进行测量注：数字万用表中的电压表内阻巨大,10M Ω=1000万欧，当它与被测用电器并联时,可看成是断路，不影响测量结果。
测量步骤：1．首先确定所测电压是交流电压还是直流电压2．选择量程3．将万用表与用电设备或电源并联,原则上红笔表靠近电源正极侧,黑表笔靠近电源负极侧，倘若接反，显示数值前带“—”号,但不影响测量的准确性。
4．可以直接测量电源电压，但需要知道标准电压是多少，以保证量程选择正确普通干电池(1号、2号、5号、7号）——1.5V遥控器电池：若是钮扣电池一般为3V ，若是干电池有12V 的，也有使用普通干电池汽油机电瓶——12V柴油机电瓶——12V ，24V数字万用表——9V汽车电脑给传感器提供的工作电压一般为5V （此处介绍一下传感器）家庭照明及家用电器--AC 220V工业用电——AC 380V在什么情况下需测量电压？例1：家里照明灯不亮单相交流电首先讲一下三孔单相插座及用电器的三爪插头的作用。
三孔插座： L —-火线 N-—零线 E ——接地如何测量接地是否可靠？U L —N =220V ，U L —E =220V用电器三爪插头：L-—火线 N ——零线 E ——接用电设备外壳增加接地线的作用？触电危害的真正原因是有较大电流通过人体。
如果电流长时间通过人体，人体的电阻会下降。
三相交流电：3根火线,1根零线，1根地线任意两根火线之间的电压为380V,任意一根火线与零线之间的电压为220V，任意一根火线与地线之间的电压也为220V。
无论是单相交流电还是三相交流电，标准导线颜色均为：火线——红色、黄色、绿色；单相交流电火线颜色为红色零线—-蓝色地线——黄绿色家里照明灯不亮诊断步骤：倘若都不亮,找保险、找总开关（现在一般为空气开关，既起开关作用又起保险作用）;倘若只有一个或几个不亮，其诊断步骤:1．查灯泡2．查开关或线路闭合开关，在灯口处测量火线与零线之间的电压，若有220V电，灯口有故障.若没电，可借助测电笔判断有没有火线，有火线，零线断路或开关故障（开关控制零线）。
汽车数据万用表的使用方法汽车数据万用表（也称为多用途电表）是一种测量和检测汽车电子系统状况的工具。
它可以帮助汽车技师诊断电气问题，找出故障并进行修复。
以下是汽车数据万用表的使用方法：1.选择合适的测量范围：首先，根据需要测量的电压、电流或阻力范围，选择相应的测量档位。
确保选择的档位能够包含预期的值，这样可以避免损坏测量仪器。
2.连接测量引线：将红色测量引线连接到测量仪器中的正极插口，将黑色引线连接到负极插口。
确保好插头连接，并且电路处于断开状态时进行连接。
3.测量电压：将红色测量引线放到欲测量的电源正极上，将黑色引线放到负极上。
打开电路，读取测量仪器上显示的电压数值。
确保仪器与电路连接紧密以获得准确的读数。
4.测量电流：在电路中断开熄火之前，将测量仪器连接到电路中欲测量的位置。
确保选择合适的电流测量档位。
关闭电路后，再次联系电流测量仪器。
读取和记录仪器上显示的电流值。
请谨记，在测量电流时，仪器的测量范围应等于或超过预期电流值。
5.测量阻力：在电路断开状态下，将测量引线的两个触点连接到欲测量的电子器件或电路上。
读取仪器上显示的阻力数值。
类似于电压和电流测量，选择适当的阻力测量档位以获得准确的读数。
6.其他功能：汽车数据万用表通常还有其他功能，如温度测量、频率测量和脉冲宽度测量等。
根据具体需要，按照仪器说明书或操作指南操作。
总之，汽车数据万用表是一种强大的工具，用于检测和修复汽车电气系统问题。
熟练掌握其使用方法对于汽车修理技师和爱好者来说是至关重要的。
使用万用表时，确保安全，遵循操作手册的指导，并在需要时寻求专业人员的协助。
汽车万用表详细使用方法教程,修车的一定有会用!数字万用表介绍数字式测量仪表已成为主流，因为数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
图1下面以该型数字万用表为例，简单介绍其使用方法和注意事项。
数字万用表外观数字万用表使用图解测量电压1、将黑表笔插入com端口，红表笔插入V端口。
2、功能旋转开关打至V~(交流)，V-(直流)，并选择合适的量程。
3、红表笔探针接触被测电路正端，黑表笔探针接地或接负端，即与被测线路并联。
4、读出LCD显示屏数字。
测量电阻1、关掉电路电源。
2、选择电阻档（）。
3、将黑色测试探头插入 COM 输入插口。
红色测试探头插入输入插口。
4、将探头前端跨接在器件两端，或你想测电阻的那部分电路两端。
5、查看读数，确认测量单位－欧姆（），千欧（k）或兆欧（M）。
二极管蜂鸣档的作用①二极管好坏的判断：转盘打在( )档，红表笔插在右一孔内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的两极，如下图所示，然后颠倒表笔再测一次。
测量结果如下：如果两次测量的结果是：一次显示"1'字样，另一次显示零点几的数字。
那么此二极管就是一个正常的二极管，假如两次显示都相同的话，那么此二极管已经损坏，LCD上显示的一个数字即是二极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，根据二极管的特性，可以判断此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。
二极管最重要的一个特性是: 单向导通性② 短路检查（判断线路通断）：将转盘打在短路（）档，表笔位置同上。
用两表笔的另一端分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发出声响。
测量电流1、断开电路；2、黑表笔插入com端口，红表笔插入mA或者20A端口；3、功能旋转开关打至A~(交流)，A-(直流)，并选择合适的量程；4、断开被测线路，将数字万用表串联入被测线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中；5、接通电路；6、读出LCD显示屏数字。
万用表的实训内容及步骤一、万用表介绍万用表是一种多功能的电子测量仪器，可以用来测量电压、电流、电阻、电容等多种电学参数。
实训开始前，先对万用表的结构、功能和使用方法进行简要介绍，确保学员了解万用表的基本知识。
二、电源开关使用在开始测量之前，需要先打开万用表的电源开关。
电源开关通常位于万用表的背面，开启后万用表开始正常工作。
使用电源开关时要注意轻开轻关，避免损坏开关。
三、电阻档位测量电阻档位是万用表的基本测量功能之一，用于测量电路中的电阻值。
使用电阻档位时，需要先将红黑表笔插入万用表对应的插孔，然后将表笔连接到待测电阻的两端。
按下测量按钮，万用表会显示出电阻值。
四、电压档位测量电压档位用于测量电路中的电压值。
使用电压档位时，需要选择合适的量程（如直流电压、交流电压等），然后将红黑表笔连接到待测电路的电压点。
按下测量按钮，万用表会显示出电压值。
五、电流档位测量电流档位用于测量电路中的电流值。
使用电流档位时，需要选择合适的量程（如直流电流、交流电流等），然后将红黑表笔连接到待测电路的电流路径上。
按下测量按钮，万用表会显示出电流值。
六、蜂鸣器功能测试蜂鸣器功能用于测试电路的通断状态。
使用蜂鸣器功能时，需要将红黑表笔插入万用表的蜂鸣器插孔，然后将表笔连接到待测电路的连接点上。
如果电路是连通的，万用表会发出蜂鸣声。
七、晶体管测试晶体管测试用于检测晶体管的性能参数，如放大倍数、穿透电流等。
使用晶体管测试功能时，需要先将晶体管插入万用表的晶体管插孔中，然后根据需要进行相应的测量操作。
八、电容测量电容档用于测量电容器的容量。
在电容测量模式下，将红黑表笔分别接触电容器的两个电极，按下测量按钮，万用表会显示出电容量。
根据需要选择合适的量程，以确保测量的准确性。
九、调试与校准实训过程中，需要对万用表进行调试和校准，以确保测量的准确性和可靠性。
根据万用表的说明书进行调试和校准操作，包括机械调零、欧姆调零、灵敏度调整等步骤。
