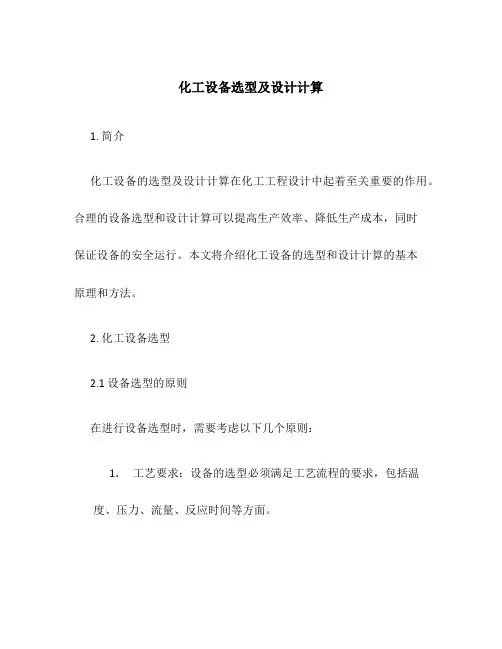

化工设备选型及设计计算1. 简介化工设备的选型及设计计算在化工工程设计中起着至关重要的作用。
合理的设备选型和设计计算可以提高生产效率、降低生产成本，同时保证设备的安全运行。
本文将介绍化工设备的选型和设计计算的基本原理和方法。
2. 化工设备选型2.1 设备选型的原则在进行设备选型时，需要考虑以下几个原则：1.工艺要求：设备的选型必须满足工艺流程的要求，包括温度、压力、流量、反应时间等方面。
2.材料的适应性：设备的材料必须能适应工艺介质的性质，包括酸碱性、腐蚀性、温度和压力等。
3.经济性：设备的选型应综合考虑设备的投资和运行成本。
2.2 设备选型的步骤设备选型的步骤一般包括以下几个方面：1.确定工艺流程：首先需要确定工艺流程，包括反应过程、分离过程等。
根据工艺流程确定所需的设备种类。
2.评估设备性能：评估设备的性能指标，包括设备的传热效率、传质效率、搅拌效果等。
3.比较不同设备类型：根据设备的性能指标，比较不同种类的设备，选择经济合理且能满足工艺流程要求的设备。
4.考虑设备的维护和运行成本：除了设备的投资成本外，还需要考虑设备的维护和运行成本，包括能耗、人力和维护费用等。
3. 化工设备设计计算3.1 设计计算的目的化工设备的设计计算是为了确定设备的主要参数和尺寸，包括设备的体积、负荷、结构等。
3.2 设计计算的基本原理设备的设计计算是根据工艺流程和设备的选型结果进行的。
根据工艺流程，可以确定设备的工艺参数，如温度、压力、流量等。
根据设备的选型结果，可以确定设备的尺寸和结构。
3.3 设计计算的步骤设计计算的步骤一般包括以下几个方面：1.确定工艺参数：根据工艺流程确定设备的工艺参数，如温度、压力、流量等。
2.确定设备的尺寸：根据工艺参数和设备选型结果，确定设备的尺寸，如设备的直径、高度等。
3.计算设备的负荷：根据工艺参数和设备的尺寸，计算设备的负荷，包括传热负荷、传质负荷等。
4.设计设备的结构：根据设备的尺寸和负荷，设计设备的结构，包括设备的支撑、连接等。

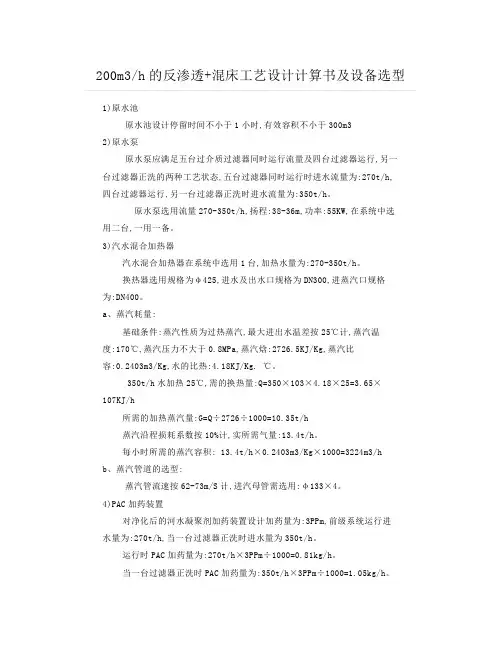

200m3/h的反渗透+混床工艺设计计算书及设备选型1)原水池原水池设计停留时间不小于1小时,有效容积不小于300m32)原水泵原水泵应满足五台过介质过滤器同时运行流量及四台过滤器运行,另一台过滤器正洗的两种工艺状态,五台过滤器同时运行时进水流量为:270t/h, 四台过滤器运行,另一台过滤器正洗时进水流量为:350t/h。
原水泵选用流量270-350t/h,扬程:38-36m,功率:55KW,在系统中选用二台,一用一备。
3)汽水混合加热器汽水混合加热器在系统中选用1台,加热水量为:270-350t/h。
换热器选用规格为φ425,进水及出水口规格为DN300,进蒸汽口规格为:DN400。
a、蒸汽耗量:基础条件:蒸汽性质为过热蒸汽,最大进出水温差按25℃计,蒸汽温度:170℃,蒸汽压力不大于0.8MPa,蒸汽焓:2726.5KJ/Kg,蒸汽比容:0.2403m3/Kg,水的比热:4.18KJ/Kg. ℃。
350t/h水加热25℃,需的换热量:Q=350×103×4.18×25=3.65×107KJ/h所需的加热蒸汽量:G=Q÷2726÷1000=10.35t/h蒸汽沿程损耗系数按10%计,实所需气量:13.4t/h。
每小时所需的蒸汽容积: 13.4t/h×0.2403m3/Kg×1000=3224m3/hb、蒸汽管道的选型:蒸汽管流速按62-73m/S计,进汽母管需选用:φ133×4。
4)PAC加药装置对净化后的河水凝聚剂加药装置设计加药量为:3PPm,前级系统运行进水量为:270t/h,当一台过滤器正洗时进水量为350t/h。
运行时PAC加药量为:270t/h×3PPm÷1000=0.81kg/h。
当一台过滤器正洗时PAC加药量为:350t/h×3PPm÷1000=1.05kg/h。
石墨降膜吸收器吸收HCl的工艺计算及设备选型梁伟Ξ(中国石化江汉油田分公司盐化工总厂,湖北潜江433121) [关键词]石墨降膜吸收器;HCl;换热面积;计算[摘 要]结合中国石化江汉油田分公司盐化工总厂的实际情况,对石墨换热器换热面积进行了计算,分析了列管式、圆块孔式石墨降膜吸收器的优缺点,并介绍了一些新材质的换热吸收器。
[中图分类号]TQ114.15 [文献标识码]B [文章编号]1008-133X(2002)05-0042-02 氯碱厂吸收氯化氢气体一般采用石墨降膜吸收器,其工艺特点为:水和氯化氢气体顺流从上而下,水吸收效果较好。
吸收塔的材质是石墨,其防腐效果与传热效果均较好,其结构大体上分为两种,一种是列管式,另一种是圆块孔式。
冷却水走管间,以便带走氯化氢的溶解热,并有强化吸收效果的作用。
本文结合我厂实际,谈一谈石墨降膜吸收器计算及选型的问题。
1 计算依据(1)盐酸产能1.5万t/a,则1h吸收氯化氢646 kg,设m=646kg/h。
(2)氯化氢气体先经过石墨换热器,温度降低到40℃,再经过浓酸吸收器,在浓酸吸收器中吸收氯化氢气体的60%,生成31%的浓盐酸,最后经过稀酸吸收器,在稀酸吸收器中吸收氯化氢气体的40%,生成22%的稀盐酸。
(3)氯化氢气体在35℃下溶解于水生成20%～25%的稀盐酸,其溶解热C1为67.5kJ/mol;在35℃下,氯化氢气体溶于稀盐酸,生成30%～32%的浓盐酸,其溶解热C2为62.7kJ/mol。
(4)氯化氢气体的恒压热容C p为0.7942kJ/ (kg・℃)。
2 工艺计算2.1 石墨换热器换热面积S的计算(1)氯化氢气体经过石墨换热器后,气体温度从95℃降低到40℃放出的热量为:Q=C p m(t1-t2)=0.7942×646×(95-40)=28217.93(kJ/h)。
(2)换热温度差Δt m的计算。
循环水由25℃升高到45℃,氯化氢气体由95℃降到40℃,则Δt1=15℃,Δt2=50℃,Δt m= (Δt2-Δt1)/ln(Δt2/Δt1)=29.07(℃)。

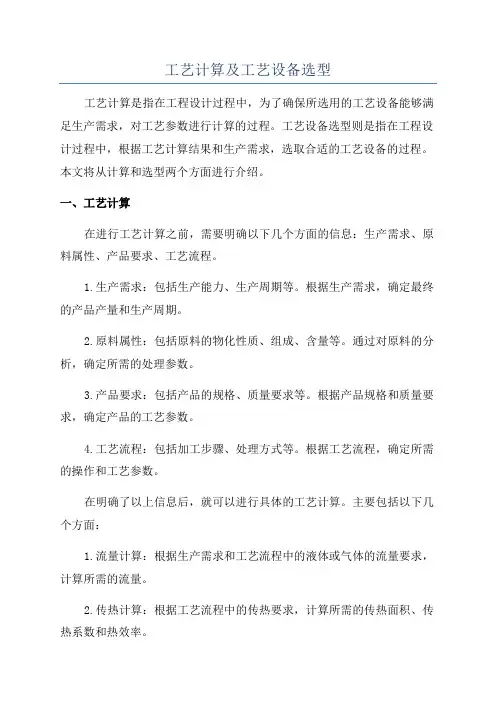

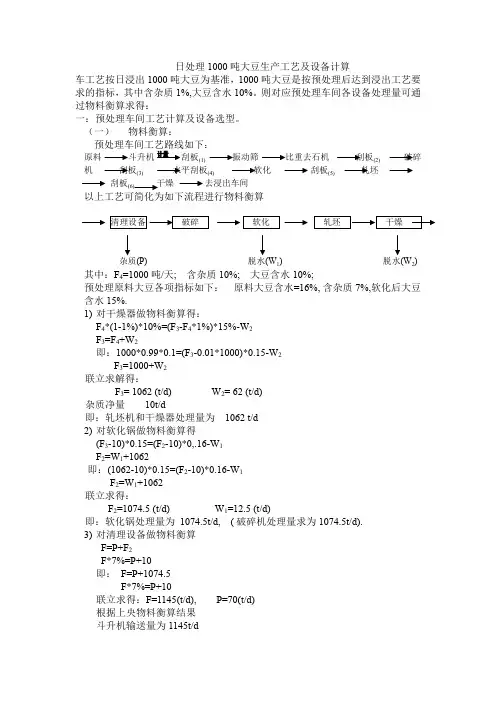

工艺计算及工艺设备选型工艺计算是指在工程设计过程中，为了确保所选用的工艺设备能够满足生产需求，对工艺参数进行计算的过程。
工艺设备选型则是指在工程设计过程中，根据工艺计算结果和生产需求，选取合适的工艺设备的过程。
本文将从计算和选型两个方面进行介绍。
一、工艺计算在进行工艺计算之前，需要明确以下几个方面的信息：生产需求、原料属性、产品要求、工艺流程。
1.生产需求：包括生产能力、生产周期等。
根据生产需求，确定最终的产品产量和生产周期。
2.原料属性：包括原料的物化性质、组成、含量等。
通过对原料的分析，确定所需的处理参数。
3.产品要求：包括产品的规格、质量要求等。
根据产品规格和质量要求，确定产品的工艺参数。
4.工艺流程：包括加工步骤、处理方式等。
根据工艺流程，确定所需的操作和工艺参数。
在明确了以上信息后，就可以进行具体的工艺计算。
主要包括以下几个方面：1.流量计算：根据生产需求和工艺流程中的液体或气体的流量要求，计算所需的流量。
2.传热计算：根据工艺流程中的传热要求，计算所需的传热面积、传热系数和热效率。
3.负荷计算：根据生产需求和工艺流程中的能量消耗，计算所需的功率、能耗和负荷。
4.设备尺寸计算：根据工艺流程中的物料流动、混合、分离等的要求，计算所需的设备尺寸。
5.设备强度计算：根据工艺流程中的物料流动、压力、温度等的要求，计算所需的设备强度。
在进行工艺设备选型之前，需要先进行工艺计算，确保所选设备能够满足生产需求。
同时，还需要考虑以下几个方面的因素：设备技术参数、设备品牌、设备成本、设备可维护性等。
1.设备技术参数：根据工艺计算结果，选取技术参数能够满足工艺要求的设备。
例如，选取适合的泵的扬程和流量，选取适合的换热器的传热面积和传热系数。
2.设备品牌：考虑设备的质量和可靠性，选择知名品牌的设备。
这样可以提高设备的可用性和维护性，降低设备故障率和维修成本。
3.设备成本：根据企业的实际情况和经济条件，选择合适的设备成本。

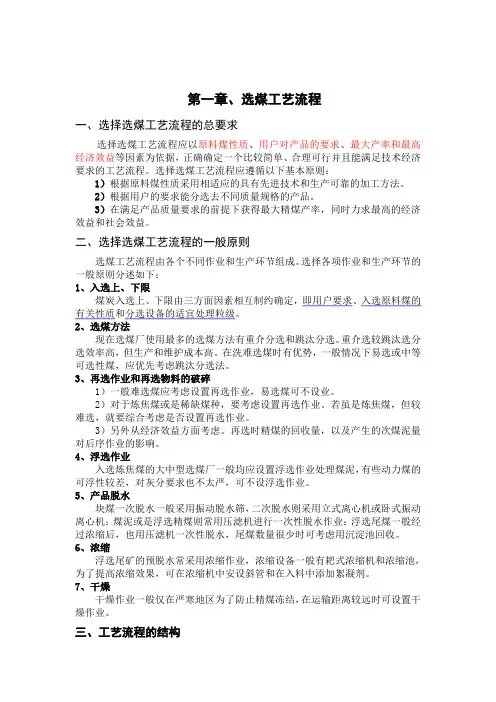

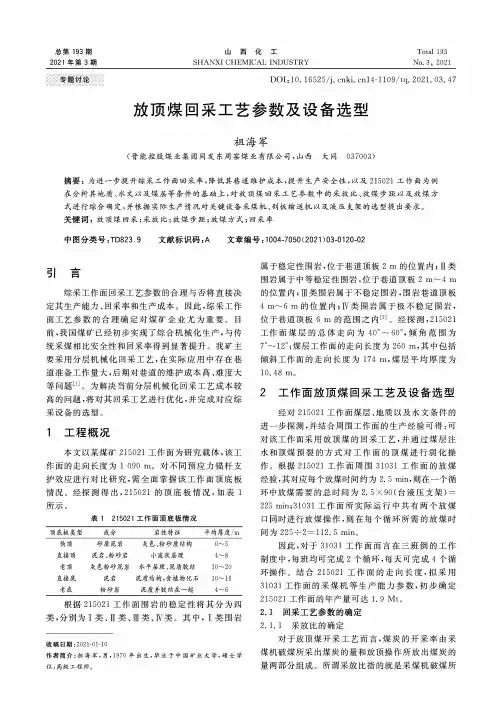

第一章、选煤工艺流程一、选择选煤工艺流程的总要求选择选煤工艺流程应以原料煤性质、用户对产品的要求、最大产率和最高经济效益等因素为依据，正确确定一个比较简单、合理可行并且能满足技术经济要求的工艺流程。
选择选煤工艺流程应遵循以下基本原则：1）根据原料煤性质采用相适应的具有先进技术和生产可靠的加工方法。
2）根据用户的要求能分选去不同质量规格的产品。
3）在满足产品质量要求的前提下获得最大精煤产率，同时力求最高的经济效益和社会效益。
二、选择选煤工艺流程的一般原则选煤工艺流程由各个不同作业和生产环节组成。
选择各项作业和生产环节的一般原则分述如下：1、入选上、下限煤炭入选上、下限由三方面因素相互制约确定，即用户要求、入选原料煤的有关性质和分选设备的适宜处理粒级。
2、选煤方法现在选煤厂使用最多的选煤方法有重介分选和跳汰分选。
重介选较跳汰选分选效率高，但生产和维护成本高。
在洗难选煤时有优势，一般情况下易选或中等可选性煤，应优先考虑跳汰分选法。
3、再选作业和再选物料的破碎1）一般难选煤应考虑设置再选作业，易选煤可不设业。
2）对于炼焦煤或是稀缺煤种，要考虑设置再选作业。
若虽是炼焦煤，但较难选，就要综合考虑是否设置再选作业。
3）另外从经济效益方面考虑。
再选时精煤的回收量，以及产生的次煤泥量对后序作业的影响。
4、浮选作业入选炼焦煤的大中型选煤厂一般均应设置浮选作业处理煤泥，有些动力煤的可浮性较差，对灰分要求也不太严，可不设浮选作业。
5、产品脱水块煤一次脱水一般采用振动脱水筛，二次脱水则采用立式离心机或卧式振动离心机；煤泥或是浮选精煤则常用压滤机进行一次性脱水作业；浮选尾煤一般经过浓缩后，也用压滤机一次性脱水，尾煤数量很少时可考虑用沉淀池回收。
6、浓缩浮选尾矿的预脱水常采用浓缩作业，浓缩设备一般有耙式浓缩机和浓缩池，为了提高浓缩效果，可在浓缩机中安设斜管和在入料中添加絮凝剂。
7、干燥干燥作业一般仅在严寒地区为了防止精煤冻结，在运输距离较远时可设置干燥作业。
