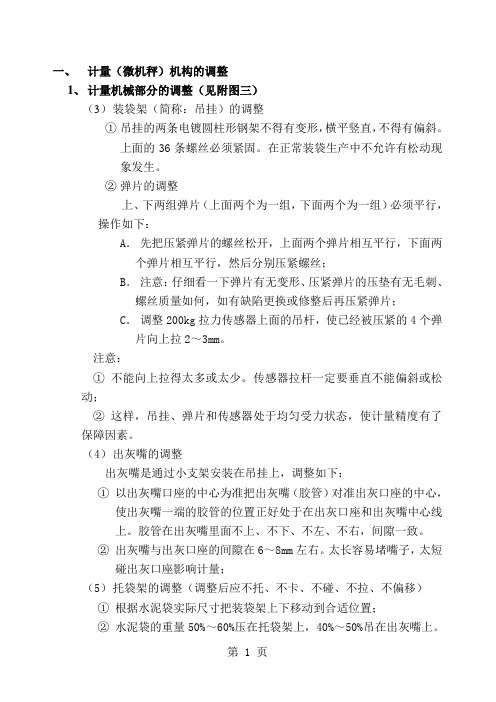

一、计量（微机秤）机构的调整1、计量机械部分的调整（见附图三）（3）装袋架（简称：吊挂）的调整①吊挂的两条电镀圆柱形钢架不得有变形，横平竖直，不得有偏斜。
上面的36条螺丝必须紧固。
在正常装袋生产中不允许有松动现象发生。
②弹片的调整上、下两组弹片（上面两个为一组，下面两个为一组）必须平行，操作如下：A．先把压紧弹片的螺丝松开，上面两个弹片相互平行，下面两个弹片相互平行，然后分别压紧螺丝；B．注意：仔细看一下弹片有无变形、压紧弹片的压垫有无毛刺、螺丝质量如何，如有缺陷更换或修整后再压紧弹片；C．调整200kg拉力传感器上面的吊杆，使已经被压紧的4个弹片向上拉2～3mm。
注意：①不能向上拉得太多或太少。
传感器拉杆一定要垂直不能偏斜或松动；②这样，吊挂、弹片和传感器处于均匀受力状态，使计量精度有了保障因素。
（4）出灰嘴的调整出灰嘴是通过小支架安装在吊挂上，调整如下：①以出灰嘴口座的中心为准把出灰嘴（胶管）对准出灰口座的中心，使出灰嘴一端的胶管的位置正好处于在出灰口座和出灰嘴中心线上。
胶管在出灰嘴里面不上、不下、不左、不右，间隙一致。
②出灰嘴与出灰口座的间隙在6～8mm左右。
太长容易堵嘴子，太短碰出灰口座影响计量；（5）托袋架的调整（调整后应不托、不卡、不碰、不拉、不偏移）①根据水泥袋实际尺寸把装袋架上下移动到合适位置；②水泥袋的重量50%～60%压在托袋架上，40%～50%吊在出灰嘴上。
这样，才能掉袋自如；③托袋加上水平面与接包机滚筒中心偏上30mm为宜。
托袋架前端距接包机有50～80mm距离为宜。
这样，才能掉袋自如不会发生卡袋现象；④特别提示：上述调整十分重要，它是保证计量准确的基础，因为微机秤接收的信号是吊挂（弹片）的弹型变形量通过200kg拉力传感器获得的。
如果弹性变形量不规则、不正确、连续性差，微机秤是不会准的。
如果发现生产一段时间（大约10-15天左右）计量准确度发生了偏差，请先不要调整微机秤，应该必须认真把上述调整做一遍。
BHYW-8型回转式水泥包装机
安全操作规程
一、安全操作规程：
1、开机之前，检查观察工作场地及四周，清理影响工作的障碍物，包装机顶部不准留有异物，开机时除插袋工外，围栏内严禁站人。
2、开机前观察变频调速装置的变频数值，并缓慢开机，包装机旋转必须按规定方向旋转。
工作中发现异物，应立即停车检查，停车排除故障时必须切断电源，并挂牌警告或专人监护，以防机器突然转动，发生人身事故。
3、插袋时人体不能距机器过近，以防刮、碰伤。
4、工作中不准手按脚踢包装袋及稳重机构，以免造成袋重不准，微机静态标定应定期进行。
5、交接班时应检查每个出料口的动力系统，控制机构是否有异常情况，如有问题，即时检修，不准带病运行。
6、电器接地线要安全可靠，并经常用兆欧表检查电器情况，发现异常及时处理。
二、日常维护、保养：
1、检查稳量机构，如有称量精度超差，即时调整。
2、清扫装袋机构，不应有擦、靠、托、卡现象，每班后应将电机及其它部位积灰清扫干净。
3、经常检查灌装系统的油标，并加满润滑油。
主轴叶轮内则是采用聚四氟乙烯石棉盘密封，不需加任何润滑油，如发现漏料，及时更换或调整盘根。
4、折装一次袋架，必须重新进行静态、动态称量标定。
5、闸板密封填料，不要压得过紧，以免影响闸板开关的灵活性。
如发现闸板卡紧，应及时更换或调整填料。
6、交班时必须将本岗位的环境和设备卫生清理干净后方可交班，并交待清下一班工作中需注意的事，搞好岗位记录，搞好交接班。
BHYW旋转水泥包装机产品使用说明书总工厂简介及产品概述：一、产品唐山市翔云自动化机械厂是集科研开发、设计生产、售后服务的高新技术企业。
其中：八嘴回转包装机和高效复合式熟料细碎机被河北省科技厅认定为高新技术产品。
产品多次出口俄罗斯、越南、孟加拉、埃及、哈萨克斯坦等国，国内有众多5000t/d生产线在内的2000余家用户。
主要产品有：㈠水泥包装机1、BHYW型系列回转式水泥包装机（6-12嘴）2、固定式水泥包装机（1-4嘴）⑴BGL(J)W螺旋式水泥包装机⑵BGY(J)W叶轮式水泥包装机㈡袋装水泥汽车（火车）装车机1、移动式袋装水泥汽车装车机（移动距离按用户要求订货）2、固定式袋装水泥汽车装车机3、水泥袋导向皮带机（电动转弯推包机）㈢水泥散装机1、XYSZ-Ⅱ型库侧水泥散装机（汽车散装、火车散装）包括：二库合一型、三库合一型2、XYSZ-Ⅰ库底水泥散装机⑴中心式（中心下料）⑵偏心式（偏心下料）㈣刚性叶轮给料机（专利技术）用于水泥仓下供料（防卡、密封性良好）㈤自动封灰装置（专利技术）安在刚性叶轮给料机下面，防止包装机停机后漏灰造成的大量污染，也可安在水泥仓下使用㈥振动筛1、YDS系列水泥振动筛（产量：30-200t/h）2、YDS系列熟料振动筛（产量：30-200t/h）㈦XY型系列高效复合式熟料细碎机（产量50-120t/h，专利技术）用于各种破碎机、细碎机、辊压机的破碎后物料筛分。
二、研发和生产本厂创建于1999年，厂址位于河北省唐山市区，总占地面积近80亩。
并于2007年7月1日年被河北省科技厅认定为高新技术企业（河北省包装行业独此一家），具有良好的产业化前景。
㈠研究所（研发）本厂研究所占地面积5亩，拥有高中级技术人员多名，大型办公楼、大型综合实验室和各种设施设备，主要任务：1、产品研究、开发、设计、试验新产品2、与国内大学及科研单位共同开发科研项目和产品3、专业生产ED13112型称重控制显示器（河北省发计量许可证）4、水泥工业自动化（DS系统<大型工程>设计、制造及对现场操作人员、设备管理人员的技术培训）。
BHL（Y）W回转式水泥包装机维修手册唐山智能电子有限公司回转式水泥包装机是我公司博采国内外最新包装机众长，针对国内各大、中型水泥厂的特点，专门设计研制的的新一代水泥包装机，采用微机控制。
具有结构简单，操作方便，自动化程度高，维修保养方便等特点。
为了方便用户使用与维修，特编写此维修手册。
维修前请阅读参考，如用户特殊订货或产品改进，恕不另行通知。
由于篇幅有限，未能面面俱到。
用户有特殊问题，欢迎来电、来信、来人咨询。
机械部分一．主体部分：主体部分采用悬挂梁方式布置，包括动力系统、防摆轴装置等。
动力系统通过摆线针减速机带动齿轮传动。
其主轴下端连接回转体，回转体下端固定防摆轴装置。
防摆轴装置下端安装在底盘的圆孔内，由径向布置的四条定位螺栓定位。
（一）．动力系统：动力系统是包机的关键部分，用来驱动主体转动，同时为机体的承重部件，具体结构见下图：在大齿轮表面两个加油孔分别用油嘴或螺钉（M12×1、M10×1）堵住，加油时卸下油嘴或螺钉，然后用油枪加注润滑脂。
整个部件运行关键在于维护保养，其次在于大修时拆装工艺要求。
1．拆卸时：用两个5吨手拉葫芦将筒体吊装牢固。
然后将M16×85内六方螺栓拆下，拿掉压盘及卡环，然后将台板与承重梁连接螺栓卸下，用一吨手拉葫芦将大齿轮及台板吊起卸下。
放在平稳位置后，然后按顺序将大齿轮及齿轮压盖卸下，将136轴承卸下，间隔垫卸下，8240轴承卸下，查看轴承及保持架有无磨损，有无过热现象，如有应及时更换新轴承。
油封每大修一次要更换。
2．组装时：1）把8240推力轴承分体，将小圈（内外径均小）放在油池中加热70°C以上，将滚道朝上装入轴套中。
2）在水泥地面上摆放好木板后将大齿轮φ280孔朝上放在木板上，孔内涂上一薄层润滑脂，把深沟球轴承136平放入端孔口处，用铜棒轻轻击打轴承外套，使其插入约10mm后，可用力击打轴承外圈，当外圈与孔端平齐后，需改用手锤击打铜棒，直到轴承与大齿轮孔底接触实为止。
BHYW—8型回转式水泥包装机使用说明书中国河北唐山任氏水泥设备XX公司目录一、概述 (1)二、设备正常工作条件 (1)三、结构及原理 .................................................. ..1四、安装与调试.................................................... .3五、与包装机配套的其他设备 (5)六、安全操作规程 (8)七、设备的维护与保养 (9)八、设备的润滑与密封 (10)九、备品备件明细表 (11)十、随机资料清单 (12)附图:图1、BHYW系列八嘴回转式水泥包装机示意图 (13)图2、闸板控制机构示意图 (14)图3、装袋称量机构示意图 (15)图4、下支承装置安装示意图.. (16)图5、风管尺寸及安装示意图 (17)图6、单元箱电气控制原理图 (18)附：包装机气动元件安装注意事项 (19)一、概述BHYW-D系列回转式水泥包装机是我公司研制开发的新一代回转式水泥包装机。
本系列产品主要用于水泥装袋，也可用于其它流动性能较好的粉状、颗粒状物料的装袋作业。
在操作过程中，除人工插袋外，其它如灌装、计量、掉袋等均可自动完成。
该包装机控制机构采用气缸做执行元件，当水泥袋插到位时接近开关得到开启信号电机启动，闸板打开，开始灌灰，中途意外掉袋可实现电机即停，闸板关闭。
从而实现不插袋不出灰，中途意外掉袋时停止灌装。
并增加了二次关闸板功能，实现了粗、细流灌装，减少了灌装结束前出灰冲击力对计量精度的影响，计量精度稳定。
且具有灌装速度快、产量高的特点，产能高于其它同类包装机。
该包装机结构合理，气动开合闸板便于保养和维修，故障少。
闸板采用双向密封装置，在闸板运动时不漏灰。
BHYW-D系列回转式水泥包装机是是水泥企业包装车间包机更新换代的最佳选择。
该包装机采用微机秤计量，微机秤是由我公司技术人员针对回转式包装机结构及水泥物料灌装特点，而专门研发的微机控制系统，计量精度高，稳定性能好。
一、概况RWK型微机秤是我公司为适应水泥物料特性，研制开发的新一代产品。
主要适用于回转式水泥包装机（BHYW）系列和固定式水泥包装机（BGYW）系列的自动称量系统。
RWK 型微机秤采用SMT表贴焊接工艺，稳定可靠，采用国际上最流行的∑-△转换技术，采样速率为200次/秒，AD分辨率超过100万，这样既解决了双积分转换器速度慢，又解决了其他转换器分辨率低的缺点，仪表采用全数字调校，通过键盘就可以对仪表进行数字校秤。
使用YZC-6BG型传感器，精度高，反应速度快，稳定性好，这样就从根本上解决了长期困扰水泥行业计量精度低，不稳定的难题。
RWK型微机秤电子元器件全部采用进口元件：1、A/D转换，选用美国AD 公司的高精度∑-△工业级AD转换芯片，24位精度，内部分辨率为100万，转换速率为200次/秒，从而大大提高动态采样的精度。
2、CPU选用PHILPS公司的工业级芯片产品，其运算速度高，稳定，抗干扰能力强，片内资源丰富。
3、存储器采用两级存储，重要参数存在一级存储器，生产数据存在二级存储器。
4、输出，输入全部采用高品质光电隔离器件，驱动可达300mA，从而有效地抑制尖峰脉冲及各种噪声干扰，提高了过程通道信噪比。
二、主要技术参数：% 50HZ ±2%1、电源： AC220V+10-102、整机功率：30W3、使用环境温度：-10℃—40℃,4、相对湿度0-85%RH5、A/D转换：200次/秒，AD内部具有数字滤波功能，能更好地抑制干扰。
6、最小分辨率： 10g7、系统静态误差：≤0.2%8、显示位数：称重4位累计重量5位标秤4位9、动态计量精度：回转式水泥包装机. 50+0.6kg.固定式水泥包装机.50±0.35kg.-0.2三、电路原理方框图图1本系统是由高精度压力传感器受力后产生毫伏级电压信号，送入A/D转换器，由AD 内部高精度放大器放大，再转换成数字量并经过数字滤波送给CPU，CPU依此信号，经一系列运算，输出相应动作，并送入数码显示器进行称重的即时显示四、系统功能：1、抗干扰功能：本微机系统在硬件上采用大功率环形变压器，电源多级滤波，输入输出采用光电隔离，线路板及元件布置为抗干扰设计。
重庆市南桐特种水泥有限责任公司5000t/d熟料水泥生产线水泥包装系统技术协议甲方：重庆市南桐特种水泥有限责任公司乙方：唐山任氏包装设备有限公司甲、乙双方就重庆市南桐特种水泥有限责任公司5000t/d熟料水泥生产线水泥包装系统设备进行技术洽谈和磋商，达成如下协议：一、主要技术性能参数1．设备名称、数量及用途八嘴回转式水泥包装机，数量4台套，用于水泥产品包装。

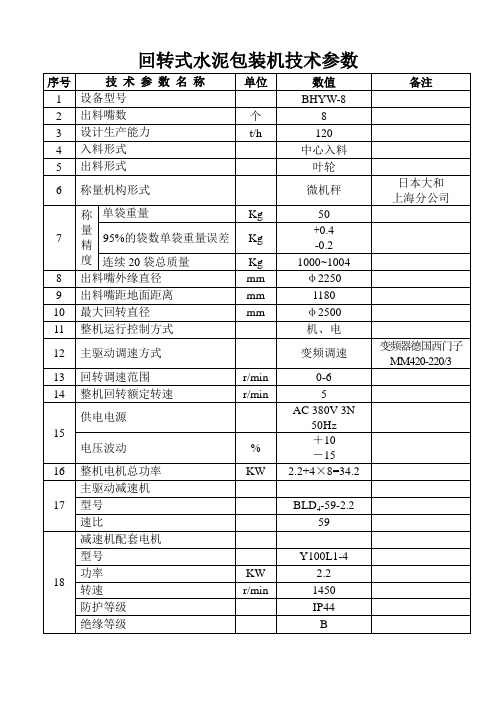

2、主要技术性能参数（单套）规格型号：出料嘴数：8个生产能力:100-120t/h调速范围：0.7～6.9 r/min称量机构形式：微机秤称量精度：50+0.6 kg50-0.2kg20袋平均重量误差：+0.4 kg包装机旋转方向：顺时针、逆时针各二台（俯视）工作温度：常温收尘风量：1000 m3/h系统设备总重：8.404t/台其他技术性能参数详见《八嘴回转式水泥包装系统技术参数表》二、供货范围供货范围包括：水泥包装系统所有设备及其电控系统，包括：振动筛、中间仓图纸（乙方提供图纸，甲方现场制造）、荷重传感器、螺旋闸门、立式双格轮下料器、回转式包装机、卸包皮带机、正包皮带机、清包装置、连接体、传动辊道、微机秤、包装机下料和卸包机灰斗图纸（乙方提供图纸，甲方现场制造）等保证包装系统能够长期、安全、正常运转，并达到下面所要求的技术参数所必须的设备、随机附件、专用维修工具、随机备件、随机技术资料和技术服务等。
供货范围详见下表：三、供货范围内设备和部件技术规格表1.振动筛:RXD800卸袋输送机技术参数15-1.控制范围：给料机、八嘴回转式包装机、卸袋输送机、顺袋输送机、辊道式清袋机等我公司供货范围内的设备。
15-2.控制原理：电源柜内设置控制所需的电气元件，有单动、联动转换功能，变频器装在电源柜内，由机旁操作箱控制包装机电源的供给和旋转调速。
系统实现程序化工作，并可向DCS系统输出所需的备妥信号、包装机开停信号等辅机的开停信号以及每台设备的故障信号等监控信号。
