8年级第六章欧姆定律单元测试

【物理】欧姆定律单元测试（word版附答案）（word）一、欧姆定律选择题1．如图所示，N是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关S，待弹簧测力计示数稳定后，将变阻器尺的滑片缓慢向右滑动，在此过程中下列说法正确的是（）A. V表示数变大，A表示数变大B. V表示数变大，A表示数变小C. 弹簧测力计示数变小D. 弹簧测力计示数变大【答案】 C【解析】【解答】A、由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流,将变阻器R的滑片缓慢向右移动时,变阻器接入电路中的电阻变小,电路中的总电阻变小由I=U/R 可知,电路中的电流变大,即电流表的示数变大,A不符合题意；B、由U=IR可知,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R两端的电压变小,即电压表的示数变小,B不符合题意；C、由图可知,电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S 极,因螺线管的上端与磁铁的下端为同名磁极,相互排斥,且电路中的电流增大,所以,螺线管与磁铁之间的斥力增大,弹簧测力计示数变小,C符合题意；D、由C的分析可知，D不符合题意；故答案为：C【分析】（1）当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化；（2）影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强；（3）运用安培定则判断通电螺线管的极性；（4）磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引；2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

八年级物理欧姆定律单元测试题一、填空题每空1分，共30分连接方式串联并联电路图电流特点电压特点总电阻分流分压1.滑动变阻器的制作原理是通过改变连入电路中的来改变的.为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到的位置上.2.使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会电压表.在不能预先估计被测电压的情况下，可以用法来判断被测电压是否超过量程.3.如图4，R1=15Ω、R2= 10Ω。

当R1增大到20Ω时，电压表示数将_______，若将R1除去，电压表示数将_________，电流表示数__________。

填增大、不变、减小4.甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V的电源两端电源电压保持不变，则通过甲电阻的电流是___A，乙电阻两端的电压是 V.5. 下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值.导线银铜铝钨铁锰铜合金镍铬合金电阻R/Ω 0.016 0.017 0.027 0.052 0.096 0.44 1.1根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 ;假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用 .6.两个定值电阻上分别标有“20Ω，1A”和“20Ω，0.5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 ;若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为 .7.有两个电阻之比R1：R2=2：5，把它们串联在电路中，通过它们的电流强度之比I1：I2= ，加在它们的两端电压之比U1：U2= ;如果把它们并联在电路中，通过它们的电流之比I1：I2= ，加在它们两端的电压之比是U1：U2= .8.某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器并联一个Ω的电阻;若要使用电器两端的电压是总电压的1/5，则应跟这个用电器串联一个Ω的电阻.9.触电时有电流通过人体，通过人体电流的大小取决于和，经验证明：只有的电压才是安全的.二.选择题每小题2分，共36分1.关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是A.电流表可以，电压表不可以B.两种电表都可以C.电流表不可以，电压表可以D.两种电表都不可以2.学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度值分别是A.15V，0.5VB.15V，1VC.3V，0.1VD.3V，0.05V3.如图6-54所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在A.AC处B.AB处C.BC处D.三处一样大4.一部录音机要求电源电压是9伏，若用干电池作电源，则需要将A.6节干电池并联B.6节干电池串联C.3节干电池并联D.3节干电池串联5.在如图6-55所示的电路中，电池的电压为12V，滑动变阻器R 的最大阻值是50Ω，电阻R1的阻值为10Ω.当变阻器的p端从a端滑向b端时，电流表的变化范围是A.0.24A～0.2AB.0.2A～0.24AC.0.2A～1.2AD.1.2A～0.2A6.下面说法正确的是A.电路断开后，电路中的电流为零，因此电源电压也为零B.电路两端只要有电压，电路中就一定有电流C.电压表有一定的量程，使用时选择的量程越大越好D.在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等7.白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的A.电阻变大，电流减小B.电阻变小，电流增大C.电阻和电流都增大D.电阻和电流都减小8.发生电火灾后，产生应该做的是A.用水灭火B.用灭火器灭火C.用砂子灭火D.切断电源并拔打119火警电话9.如图6-56所示电路中电源电压不变，当S闭合，且滑片P 向左滑动时，各电表示数的变化情况是：A.A1表读数不变、A2表读数变小、V表读数变小B.A1表读数变大、A2表读数变大、V表读数不变C.A1表读数变小、A2表读数变大、V表读数变大D.A1表读数不变、A2表读数变大、V表读数不变10.教室里装有多盏电灯，每多开一盏灯，则教室内电路的A.总电阻增大B.总电压增大图C.总电流增大D.总电压、总电流都不变11.张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动;将表与滑动变阻器并联时，表的指针明显偏转.则电路故障可能是A.电源没电了B.小灯泡处开路C.滑动变阻器处开路D.开关处开路12、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路13.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路.当闭合开关时所发生的现象是：A.灯泡亮、电压表有示数B.灯泡亮、电压表无示数C.灯泡不亮、电压表有示数D.灯泡不亮、电压表无示数14.两只电阻组成串联电路，R1与R2两端电压之比是4:1，若将这两只电阻并联，其电流之比：A. 4:1B.3:1C.1:3D.1:415.一段导体两端的电压为4V时，导体中的电流为1A，如果将两端的电压减少到2V 时，导体中的电流变为A.0.25AB.0.5AC.2AD.3A16、如图15-2所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是0.6A，则电流表A1的示数A.0.6AB.0.4AC.0.2AD.0.1A17.如图15-12所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有A. ，B. ，C. ，D. ，18.如图15-15所示的电路中，闭合S, 当开关 S1从断开到闭合的过程中，下列说法中正确的是A.S1 闭合后电流表 A1、A2示数相等B.S1 闭合后电流表 A1的示数比 A2大C.S1 闭合后电流表 A1、A2示数大小无法判断D.S1 闭合后电流表 A1的示数比A2小三、实验题1.在“用电压表和电流表测电阻的实验”中，⑴实验的原理是： 2、这叫法测电阻。

【物理】欧姆定律单元测试题(含答案)一、欧姆定律选择题1．要测量一个阻值约为200Ω的电阻阻值，能提供的器材有：新干电池两节、电流表一只（量程为0﹣0.6A、0﹣3A）、电压表一只（量程为0﹣3V、0﹣15V）、滑动变阻器R （100Ω 2A）一只、100Ω的定值电阻R0一只、开关和导线若干。

利用上述器材设计以下电路，其中能粗略测出Rx阻值的是（）A. B. C. D.【答案】B【解析】【解答】两节新干电池串联组成电源的电压为3V。

A．由电路图可知，R与R x串联，电压表测Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，电路中的电流最大为I＝＝0.015A，该电流小于0﹣0.6A电流表的分度值，所以电流表的示数无法准确读出，不能测出R x阻值，A不可行；B．由电路图可知，两开关均闭合时，电路为R x的简单电路，电压表测电源两端的电压U；当只断开上面开关时，R0与R x串联，电压表测R x两端的电压U x，因串联电路中各处的电流相等，所以I＝，因两电阻的阻值相差不大，由串联电路的分压特点可知，两电压表的示数均可准确读出，能测出R x阻值，B可行；C．由电路图可知，两开关均闭合时，R0与R x并联，电流表测通过R x的电流；当只断开上面开关时，电路为R x的简单电路，电流表测通过R x的电流；虽然R x两端电压等于电源电压3V，但由于电路中电流太小，所以不能测出R x阻值，C不可行；D．由电路图可知，上面开关断开、下面开关闭合时，电路为R0的简单电路，电流表测电路中的电流，此时电路中的电流I＝；两开关均闭合时，R0与R x并联，电流表测干路电流，此时电流表的示数I′＝ 0.045A，两次电流表的示数太小，相差不大，不易读出示数，所以不能测出Rx阻值，D不可行。

故答案为：B。

【分析】电阻测量电路的设计，不仅会设计正确的方案，同时还要注意合理性，根据测电阻的原理可知，要测量未知电阻的阻值，需要测量未知电阻两端电压和通过的电流.2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

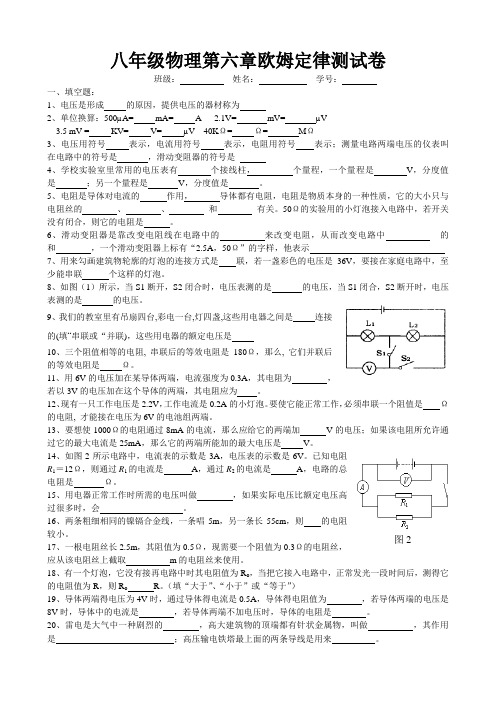

八年级物理第六章欧姆定律测试卷班级： 姓名： 学号：一、填空题：1、电压是形成 的原因，提供电压的器材称为2、单位换算：500µA= mA= A 2.1V= mV= µV 3.5 mV = KV= V= µV 40K Ω= Ω= M Ω3、电压用符号 表示，电流用符号 表示，电阻用符号 表示；测量电路两端电压的仪表叫 在电路中的符号是 ，滑动变阻器的符号是4、学校实验室里常用的电压表有 个接线柱， 个量程，一个量程是 V ，分度值是 ；另一个量程是 V ，分度值是 。

5、电阻是导体对电流的 作用， 导体都有电阻，电阻是物质本身的一种性质，它的大小只与电阻丝的 、 、 和 有关。

50Ω的实验用的小灯泡接入电路中，若开关没有闭合，则它的电阻是 。

6、滑动变阻器是靠改变电阻线在电路中的 来改变电阻，从而改变电路中 的 和 ，一个滑动变阻器上标有“2.5A ，50Ω”的字样，他表示7、用来勾画建筑物轮廓的灯泡的连接方式是 联，若一盏彩色的电压是36V ，要接在家庭电路中，至少能串联 个这样的灯泡。

8、如图（1）所示，当S1断开，S2闭合时，电压表测的是 的电压，当S1闭合，S2断开时，电压表测的是 的电压。

9、我们的教室里有吊扇四台,彩电一台,灯四盏,这些用电器之间是 连接的(填“串联或“并联)，这些用电器的额定电压是10、三个阻值相等的电阻, 串联后的等效电阻是180Ω，那么, 它们并联后的等效电阻是 Ω。

11、用6V 的电压加在某导体两端，电流强度为0.3A ，其电阻为，若以3V 的电压加在这个导体的两端，其电阻应为 。

12、现有一只工作电压是2.2V ，工作电流是0.2A 的小灯泡。

要使它能正常工作，必须串联一个阻值是 Ω的电阻, 才能接在电压为6V 的电池组两端。

13、要想使1000Ω的电阻通过8mA 的电流，那么应给它的两端加 V 的电压；如果该电阻所允许通过它的最大电流是25mA ，那么它的两端所能加的最大电压是 V 。

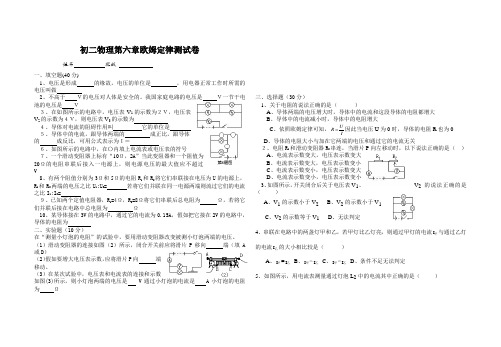

初二物理第六章欧姆定律测试卷姓名班级一、填空题(40分)1、电压是形成的缘故，电压的单位是，用电器正常工作时所需的电压叫做2、不高于Ｖ的电压对人体是安全的。

我国家庭电路的电压是Ｖ一节干电池的电压是Ｖ３、在如图所示的电路中，电压表V1的示数为２Ｖ，电压表V2的示数为４Ｖ，则电压表V3的示数为４、导体对电流的阻碍作用叫它的单位是５、导体中的电流，跟导体两端的成正比，跟导体的成反比，可用公式表示为Ｉ＝６、如图所示的电路中，在〇内填上电流表或电压表的符号７、一个滑动变阻器上标有“10Ω，2A”当此变阻器和一个阻值为20Ω的电阻串联后接入一电源上，则电源电压的最大值应不超过V8、有两个阻值分别为3Ω和5Ω的电阻R1和R2将它们串联接在电压为U的电源上，R 1和R2两端的电压之比U1:U2= 若将它们并联在同一电源两端则流过它们的电流之比I1:I2=９、已知两个定值电阻器，R1=4Ω，R2=8Ω将它们串联后总电阻为Ω，若将它们并联后接在电路中总电阻为Ω10、某导体接在3V的电路中，通过它的电流为0.15A，假如把它接在2V的电路中，导体的电阻为二、实验题（10分）在“测量小灯泡的电阻”的试验中，要用滑动变阻器改变被测小灯泡两端的电压。

（1）滑动变阻器的连接如图（2）所示，闭合开关前应将滑片P移向端（填A 或D）（2）假如要增大电压表示数，应将滑片P向端移动。

（3）在某次试验中，电压表和电流表的连接和示数如图(3)所示，则小灯泡两端的电压是 V通过小灯泡的电流是 A小灯泡的电阻为Ω三、选择题（30分）1、关于电阻的说法正确的是（）A、导体两端的电压增大时，导体中的电流和这段导体的电阻都增大B、导体中的电流减小时，导体中的电阻增大C、依照欧姆定律可知，IUR 因此当电压U为0时，导体的电阻R也为0D、导体的电阻大小与加在它两端的电压和通过它的电流无关２、电阻R1和滑动变阻器R2串连，当滑片P向左移动时，以下说法正确的是（）A、电流表示数变大，电压表示数变大B、电流表示数变大，电压表示数变小C、电流表示数变小，电压表示数变大D、电流表示数变小，电压表示数变小3、如图所示，开关闭合后关于电压表V1、V2的说法正确的是（）A、V1的示数小于V2B、V2的示数小于V1C、V2的示数等于V1D、无法判定4、串联在电路中的两盏灯甲和乙，若甲灯比乙灯亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是（）A、I甲=I乙B、I甲>I乙C、I甲<I乙D、条件不足无法判定5、如图所示，用电流表测量通过灯泡L2中的电流其中正确的是（）6、通过导体a 、b 的电流随电压的变化情形如图所示，则导体a 、b 的电阻相比较（ ）A 、R a >R bB 、R a <R bC 、R a =R bD 、无法确定7、小华家厨房里的电线绝缘层老化了，她妈妈再用电饭锅做饭和用电炒锅炒菜时，小华突然发觉厨房里的电线冒烟了，他应该第一采取的措施是 ( ) A 、赶忙打 119报警 B 、赶忙用水把火泼灭 C 、赶忙到客厅中把自己家的总开关断开 D 、在最短的时刻内跑到楼下把整栋楼的总开关断开 8、如图所示的电路中，假如把电流表和电压表的位置对换，则可能的情形是（ ） A 、电流表烧坏 B 、电压表烧坏 C 、灯L 不亮 D 、灯L 烧坏 ９、两个完全相同的电阻，他们串联后总电阻为R 1并联后总电阻为R 2则R R 21=（ ） A 、4 B 、3 C 、2 D 、1 10、下列各电路中，闭合开关，那个能测出串联电路的总电压（ ）11、如图所示，电源由三节干电池串联组成，电压表的示数是2V ，则L 2两段的电压是（ ）A 、2VB 、4VC 、2.5VD 、4.5V12、一只电阻两端的电压从2V ，增加到2.8V ，通过该电阻的电流增加了0.1A ，则该电阻的阻值是（ ）A 、8ΩB 、20ΩC 、28ΩD 、无法确定 13、有三个定值电阻并联在电路中，它们的电阻值之比R 1:R 2:R 3=1:3:5，则通过它I 1:I 2:I 3们的电流之比I 1:I 2:I 3=( )A 、1:3:5B 、15:5:3C 、5:3:1D 、5:3:15 14、假如把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A ，假如再把它们并联在同一电路中，则干路的电流应为（ ）A 、2AB 、3AC 、4AD 、5A15、如图所示的电路中，电源电压不变，当开关S 闭合时，电流表的示数为0.8A ，当开关S 断开后，电流表的示数改变了0.5A ，则R 1与R 2的阻值之比为（ ） A 、13:5 B 、3:5 C 、5:3 D 、5:13 四、运算题（共20分）1、已知，定值电阻R 的阻值为15Ω，它两端的电压为3V ，求通过它的电流的大小。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

第六章欧姆定律单元训练题1．要在一段电路中产生电流，它的两端就要有。

通常用代表电压，电压的单位是，简称，符号是。

2．家庭照明电路的电压是____，一节干电池的电压一般是，对人体安全的电压是________。

3．电压表应该和被测用电器____联，电流必须从色接线柱(或标有“____”号的接线柱)流人，从____色接线柱(或标着“”号的接线柱)流出。

读数时要明确电压表的____，确定它的。

如果预先不知道被测电压的大约值，应该先试触最大测量值为____V的量程，如果测得的电压不超过3V，为提高____，可以改用最大测量值为V的量程进行测量。

4．串联电池组两端的总电压等于每个串联电池的电压之______。

5._______-叫电阻，用字母____代表，单位是____，简称____-，符号是____。

.1KΩ=____-n；1MΩ＝Ω。

6.导体的电阻跟__-，___和___等因素有关。

7.滑动变阻器电阻丝外面涂着______，绕在______-上，两端连在两个接线柱上、____通过金属杆和______相连。

通过改变滑片位置，从而改变接入电路的，这群就能改变接人电路中电阻的大小。

8．如图6__3__1所示。

____-两个接线柱之间电阻是不变的，______两个接线柱之间电阻很小，几乎为零。

如果接人AC两个接线柱。

则接人电路的电阻丝为____段，向____移动滑片P，则滑动变阻器接入电路电阻变大，向____-移动滑片p，滑动变阻器接人电路中的电阻变小。

如果接人BC两接线柱。

则接人电路的电阻丝为____段，向______移动滑片p，变阻器接入电路中的电阻变大，向移动滑片P，滑动变阻器连入电路中的电阻变小(均选填“左”或“右”)。

9.额定电压是指____________。

欧姆定律I＝U/I的变形公式R＝______。

10．滑动变阻器的使用原理：连接好电路闭合开关前，要先调节滑动变阻器的滑片，使它处于电阻____的位置，也就是处于使电路中电流____的位置。

欧姆定律单元测试（A ）姓名 班级 分数一、选择题（2×15=30）1.分别将U 1=4V 、U 2=6V 两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为（ ）A ．3:2B ．2:3C ．1:1D ．1:22.两定值电阻分别标有“20Ω，1.5A ”、“20Ω，0.5A ”将它们串联接入电路，电路中总电压最高为 （ ）A ． 10VB ．20VC ．30VD ．40V3. 下列关于R=U/I 的说法中，正确的是（ ）A 、导体两端的电压增大时，导体中的电流和这段导体的电阻都增大B 、导体中的电流减小时，导体的电阻增大C 、根据欧姆定律可知，当电压U 为0时，导体的电阻R 也为0D 、导体的电阻大小与加在它两端的电压和通过它的电流无关4.两根粗细相同的镍铬合金导线，长度的关系是L 1＞L 2，若将它们串联后接入电路中，通过它们的电流和两端电压的关系是 （ ）A ．I 1＜I 2，U 1＞U 2B ．I 1＞I 2，U 1＜U 2C ．I 1＝I 2，U 1＞U 2D ．I 1＝I 2，U 1＜U 25.某导体两端电压为15V ，此时通过导体的电流为3A ，若导体两端的电压增加3V ，则此时通过导体的电流和导体的电阻分别是（ ）A ．0.6A 5Ω B.3.6A 5Ω C ．3.6A 1Ω D.4A 6Ω6.如图1所示，R 1=1Ω，R 2=2Ω，则电压表V 1、V 2示数之比是（ ）A.1：1B.1：2C.2：1D.1：37.如图2所示在滑动变阻器的滑片P 向右移动过程中， 电路中的电流变大。

则电路与滑动变阻器的连接方式正确的是（ ）A .a 连C ，b 连DB ．a 连A 、b 连BC ．a 连C ，b 连BD ．a 连C ，b 连D8.有三个定值电阻并联在电路中，它们的电阻值之比R 1:R 2:R 3=1:2:3，则通过它们的电流之比I 1:I 2:I 3为 ( )A ．1:1:1B ．1:2:3C ．3:2:1D ．6:3:29.如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为图 1 图21.2A，如果再把它们并联在同一电路中，则干路的电流应为（）A．2A B．3A C．4A D．5A10.通过导体a、b的电流随电压的变化情况如图3所示，则导体a、b的电阻相比较（）A．R a＞R b B．R a＝R b C．R a＜R b D．无法确定11.两个导体并联后的总电阻（）图3A．比每个导体的电阻都大 B．比每个导体的电阻都小C．等于两个导体的电阻之和 D．等于两个导体电阻的倒数之和12.当发现有人触电时，下列措施中绝对不可以首先施行的是（）A．立即切断电源B．紧急呼叫、求援C．用干燥的木棒拨开电线D．迅速用手将人拉开，或用剪刀剪断电线13.一只电阻两端的电压从2V，增加到2.8V，通过该电阻的电流增加了0.1A，则该电阻的阻值是（）A．8Ω B．20Ω C．28Ω D．无法确定14. 如右图所示电路，当开关S闭合时，电压表V示数不变。

欧姆定律章节测试题一、选择题1、关于欧姆定律，下列叙述正确的是（ ） A 、导线的电阻跟电压成正比，跟电流成反比；B 、导体两端的电压跟导体中的电流成正比，跟导体的电阻成反比；C 、导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比；D 、甲、乙两导体，甲导体两端的电压比乙导体两端的电压大，所以通过甲导体的电流一定比乙导体的电流大2、一只1KΩ的电阻和另一只1Ω的电阻并联后的总电阻（ ）Ａ、大于1KΩ Ｂ、等于1001Ω C 、小于1Ω D 、大于1Ω，小于1KΩ3、有两个导体，电阻值均为20Ω，把它们串联或并联起来，其总电阻的大小分别是（ ） A 、40Ω，10Ω B 、40Ω，80Ω C 、80Ω，40Ω D 、10Ω，40Ω4、如图1所示的电路中，电压U 都相等，并且电阻R 1＞R 2，电流表示数最小的是（ ）5、如图2所示，电源电压不变，S 由断开到闭合后，下面判断错误的是：（ ）A 、总电阻减小B 、干路的电流增大C 、通过R 2的电流增大D 、通过R 1的电流不变6、在图3所示的电路中，开关S 闭合后，电压表V 1、V 2的读数分别为6V 、4V 。

则电阻R 1与R 2的阻值之比是（ ） A ．3∶2 B ．2∶3 C ．2∶1 D ．1∶27、如图4所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）A ．R 1∶R 2＝1∶4B ．R 1∶R 2＝4：lC ．R 1∶R 2＝1∶5D ．R 1∶R 2＝5∶l8、如图5所示的电路中，电源电压不变，当开关S 闭合后，变阻器的滑片P 向左移动时，下列叙述正确的是 （ ）A 、电流表的示数变大，电压表的示数变大，灯变亮B 、电流表的示数变小，电压表的示数变大，灯变暗C 、电流表的示数不变，电压表的示数变大，灯的亮度不变D 、电流表的示数不变，电压表的示数变小，灯的亮度不变图3 图59、在如图6所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为 ( )A ．电流表的示数变小，电压表的示数变大B ．电流表的示数变大，电压表的示数变小C ．电流表的示数变小，电压表的示数不变D ．电流表的示数变小，电压表的示数变小 10、如图7所示，开关闭合后电灯能正常发光，电表都正常工作，如果将电流表与电压表的位置交换，则将导致（ ）A 、电流表烧坏B 、电压表烧坏C 、电灯烧坏D 、电灯不会烧坏，但不亮 11、如图8所示的电路中，电源电压保持不变。

欧姆定律单元测试题(含答案)一、欧姆定律选择题1．根据欧姆定律公式I＝U/R，可变形得到R＝U/I、U＝IR下列说法中正确的是（）A. 由U＝IR可得：导体两端的电压与通过导体的电流成正比，与导体的电阻成反比B. 由R＝U/I可得：某段导体两端电压为0时，导体电阻为0C. 由R＝U/I可得：导体两端的电压跟通过导体电流的比值等于这段导体的电阻D. 由R＝U/I可得：导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比【答案】 C【解析】【解答】解：A、电压是产生电流的原因，没有电压不会产生电流，因此根据欧姆定律的内容正确的说法为：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，A不符合题意；BD、电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；某段导体两端电压为0时，导体的电阻不为0，BD不符合题意；C、由欧姆定律的变形公式R＝可知，导体电阻大小等于导体两端的电压跟通过导体电流的比值，C符合题意。

故答案为：C。

【分析】（1）欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

（2）电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关。

2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

故答案为：B。

【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．4．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
