【CN209742633U】一种窄侧框门窗框体【专利】

格式：pdf
大小：273.58 KB
文档页数：6

下载文档原格式

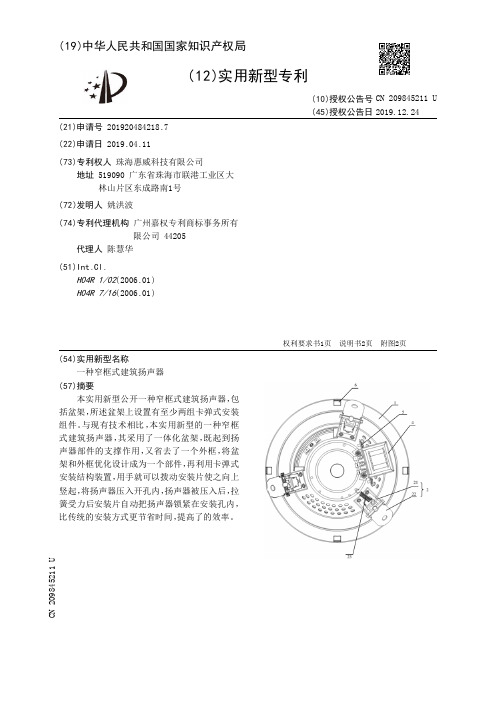

【CN209845211U】一种窄框式建筑扬声器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920484218.7(22)申请日 2019.04.11(73)专利权人珠海惠威科技有限公司地址 519090 广东省珠海市联港工业区大林山片区东成路南1号(72)发明人姚洪波　(74)专利代理机构广州嘉权专利商标事务所有限公司 44205代理人陈慧华(51)Int.Cl.H04R 1/02(2006.01)H04R 7/16(2006.01)(54)实用新型名称一种窄框式建筑扬声器(57)摘要本实用新型公开一种窄框式建筑扬声器，包括盆架，所述盆架上设置有至少两组卡弹式安装组件。

与现有技术相比，本实用新型的一种窄框式建筑扬声器，其采用了一体化盆架，既起到扬声器部件的支撑作用，又省去了一个外框，将盆架和外框优化设计成为一个部件，再利用卡弹式安装结构装置，用手就可以拨动安装片使之向上竖起，将扬声器压入开孔内，扬声器被压入后，拉簧受力后安装片自动把扬声器锁紧在安装孔内，比传统的安装方式更节省时间，提高了的效率。

权利要求书1页说明书2页附图2页CN 209845211 U 2019.12.24C N 209845211U权　利　要　求　书1/1页CN 209845211 U1.一种窄框式建筑扬声器，包括盆架(1)，其特征在于：所述盆架(1)上设置有至少两组卡弹式安装组件(2),所述卡弹式安装组件(2)包括转动连接在一起的安装支架(21)和安装片(22)，安装支架(21)和安装片(22)之间连接有拉簧(23)，安装支架(21)设置在所述盆架(1)上。

2.如权利要求1所述的窄框式建筑扬声器，其特征在于：所述安装支架(21)上设置有卡槽(24)，所述安装片(22)卡接在卡槽(24)上。

3.如权利要求1所述的窄框式建筑扬声器，其特征在于：所述安装支架(21)铆接在所述盆架(1)的外壁。

【CN209742664U】一种智能窗户【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920248294.8(22)申请日 2019.02.27(73)专利权人兰州交通大学地址 730070 甘肃省兰州市安宁区安宁西路118号(72)发明人瞿莉丽　陈光武　赵小娟　牟文婷　邵继青　(74)专利代理机构西安合创非凡知识产权代理事务所(普通合伙) 61248代理人杨蕾(51)Int.Cl.E06B 3/46(2006.01)E05F 15/635(2015.01)E06B 9/40(2006.01)E06B 9/68(2006.01)(54)实用新型名称一种智能窗户(57)摘要本实用新型公开了一种智能窗户，包括窗框和第一交流无刷电机，窗框包括框架、第一导槽和第二导槽，第一导槽和第二导槽对应开设在框架内部的两侧，第一导槽的内部嵌合安装有第一窗扇，第二导槽的内部嵌合安装有第二窗扇，框架底部在第二导槽的中间位置安装有第一交流无刷电机，第一交流无刷电机的输出轴末端安装有齿轮，本实用新型，利用第二交流无刷电机工作带动驱动卷筒转动，驱动卷筒转动驱动绳环转动，通过绳环的转动带动直杆移动，直杆移动拉动遮光布帘，调整窗户的遮光面积以适应室内工作环境，遮光布帘及其附属部件安装在窗扇的内部，工作时不易受到干扰，可靠性高。

权利要求书1页说明书3页附图2页CN 209742664 U 2019.12.06C N 209742664U权　利　要　求　书1/1页CN 209742664 U1.一种智能窗户，包括窗框（1）和第一交流无刷电机（5），其特征在于：所述窗框（1）包括框架（101）、第一导槽（102）和第二导槽（103），所述第一导槽（102）和第二导槽（103）对应开设在框架（101）内部的两侧，所述第一导槽（102）的内部嵌合安装有第一窗扇（2），所述第二导槽（103）的内部嵌合安装有第二窗扇（3），所述框架（101）底部在第二导槽（103）的中间位置安装有第一交流无刷电机（5），所述第一交流无刷电机（5）的输出轴末端安装有齿轮（6），所述齿轮（6）的上部与第二窗扇（3）的底面相接触，所述第一窗扇（2）包括外框（21）、遮光布帘（22）、卷筒（23）、两块钢化玻璃（24）、第二交流无刷电机（25）和直杆（29），所述外框（21）内部的两侧对应嵌合安装有两块钢化玻璃（24），所述外框（21）内部的一侧边缘竖直且转动安装有卷筒（23），所述卷筒（23）的内部收纳有遮光布帘（22），所述遮光布帘（22）的外端固定连接直杆（29）且按直杆（29）长度方向连接，所述外框（21）顶部一侧开设的凹槽内部安装有第二交流无刷电机（25）。

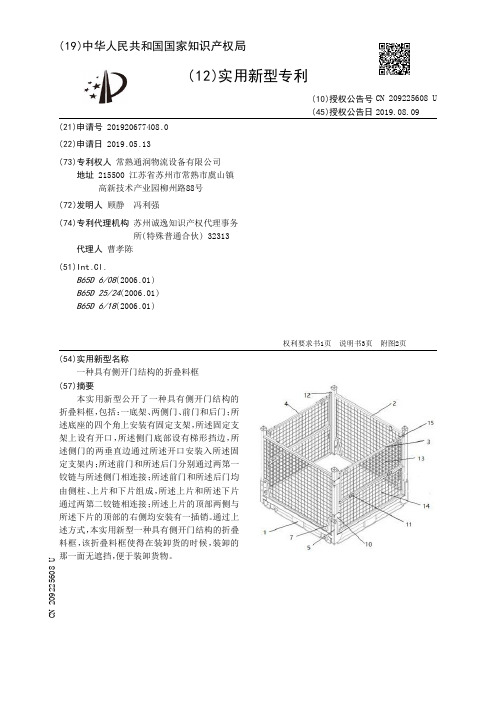

【CN209225608U】一种具有侧开门结构的折叠料框【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920677408.0(22)申请日 2019.05.13(73)专利权人常熟通润物流设备有限公司地址 215500 江苏省苏州市常熟市虞山镇高新技术产业园柳州路88号(72)发明人顾静　冯利强　(74)专利代理机构苏州诚逸知识产权代理事务所(特殊普通合伙) 32313代理人曹孝陈(51)Int.Cl.B65D 6/08(2006.01)B65D 25/24(2006.01)B65D 6/18(2006.01)(54)实用新型名称一种具有侧开门结构的折叠料框(57)摘要本实用新型公开了一种具有侧开门结构的折叠料框，包括：一底架、两侧门、前门和后门；所述底座的四个角上安装有固定支架，所述固定支架上设有开口，所述侧门底部设有梯形挡边，所述侧门的两垂直边通过所述开口安装入所述固定支架内；所述前门和所述后门分别通过两第一铰链与所述侧门相连接；所述前门和所述后门均由侧柱、上片和下片组成，所述上片和所述下片通过两第二铰链相连接；所述上片的顶部两侧与所述下片的顶部的右侧均安装有一插销。

通过上述方式，本实用新型一种具有侧开门结构的折叠料框，该折叠料框使得在装卸货的时候，装卸的那一面无遮挡，便于装卸货物。

权利要求书1页说明书3页附图2页CN 209225608 U 2019.08.09C N 209225608U权　利　要　求　书1/1页CN 209225608 U1.一种具有侧开门结构的折叠料框，其特征在于，包括：一底架、两侧门、前门和后门，所述底架为正四边形，两所述侧门平行对称的安装在所述底架的两侧，所述前面和所述后门分别安装与两所述侧门的前垂直边和后垂直边相连接；所述底架的四个角上安装有固定支架，所述固定支架上设有开口，所述侧门底部设有梯形挡边，所述侧门的两垂直边通过所述开口安装入所述固定支架内；所述前门和所述后门分别通过两第一铰链与所述侧门相连接；所述前门和所述后门均由侧柱、上片和下片组成，所述上片和所述下片通过两第二铰链相连接，所述下片固定在所述侧柱的右侧；所述上片的顶部两侧与所述下片的顶部的右侧均安装有一插销；所述前门和所述后门均为网状结构。

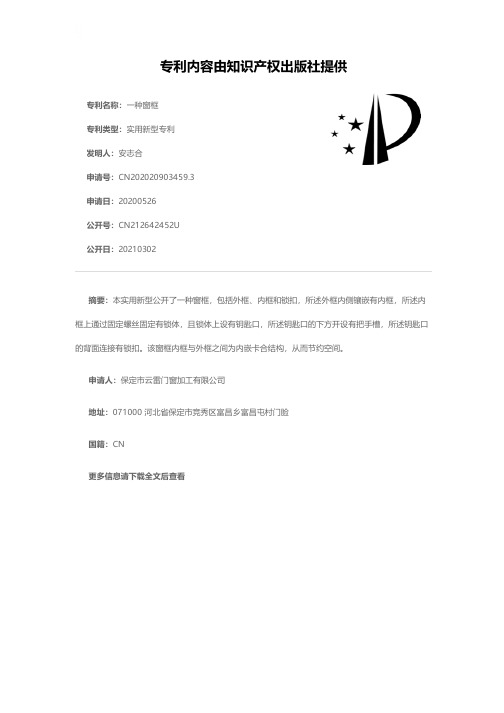

一种窗框[实用新型专利]

专利名称：一种窗框
专利类型：实用新型专利
发明人：安志合
申请号：CN202020903459.3申请日：20200526
公开号：CN212642452U
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种窗框，包括外框、内框和锁扣，所述外框内侧镶嵌有内框，所述内框上通过固定螺丝固定有锁体，且锁体上设有钥匙口，所述钥匙口的下方开设有把手槽，所述钥匙口的背面连接有锁扣。

该窗框内框与外框之间为内嵌卡合结构，从而节约空间。

申请人：保定市云雷门窗加工有限公司
地址：071000 河北省保定市竞秀区富昌乡富昌屯村门脸
国籍：CN
更多信息请下载全文后查看。

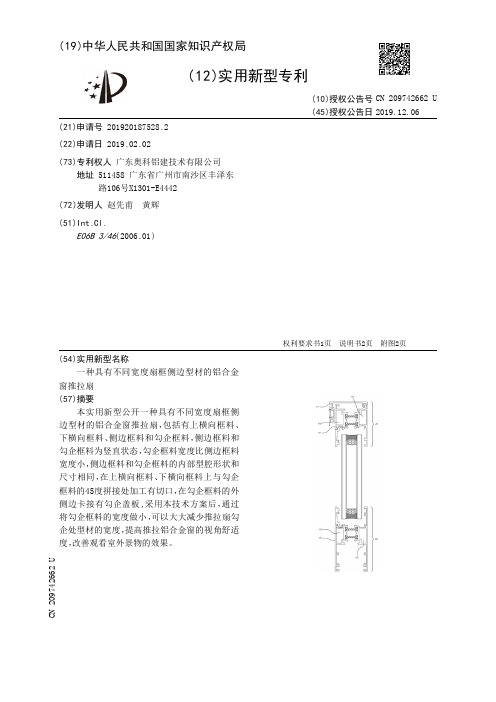

【CN209742662U】一种具有不同宽度扇框侧边型材的铝合金窗推拉扇【专利】

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920187528.2
(22)申请日 2019.02.02
(73)专利权人广东奥科铝建技术有限公司
地址 511458 广东省广州市南沙区丰泽东
路106号X1301-E4442
(72)发明人赵先甫　黄辉　
(51)Int.Cl.
E06B 3/46(2006.01)
(54)实用新型名称
一种具有不同宽度扇框侧边型材的铝合金
窗推拉扇
(57)摘要
本实用新型公开一种具有不同宽度扇框侧
边型材的铝合金窗推拉扇，包括有上横向框料、
下横向框料、侧边框料和勾企框料，侧边框料和
勾企框料为竖直状态，勾企框料宽度比侧边框料
宽度小，侧边框料和勾企框料的内部型腔形状和
尺寸相同，在上横向框料、下横向框料上与勾企
框料的45度拼接处加工有切口，在勾企框料的外
侧边卡接有勾企盖板,采用本技术方案后，通过
将勾企框料的宽度做小，可以大大减少推拉扇勾
企处型材的宽度，提高推拉铝合金窗的视角舒适
度，
改善观看室外景物的效果。

权利要求书1页说明书2页附图2页CN 209742662 U 2019.12.06
C N 209742662
U
权　利　要　求　书1/1页CN 209742662 U
1.一种具有不同宽度扇框侧边型材的铝合金窗推拉扇，包括有上横向框料、下横向框料、侧边框料和勾企框料，侧边框料和勾企框料为竖直状态，其特征在于：勾企框料宽度比侧边框料宽度小，侧边框料和勾企框料的内部型腔形状和尺寸相同，在勾企框料的外侧边卡接有勾企盖板。

2。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2
CN 209742633 U
说明书
1/3 页
一种窄侧框门窗框体
技术领域 [0001] 本实用新型属于金属门窗产品领域，特别是具有较窄尺寸侧框的门、窗框架产品。
背景技术 [0002] 现代建筑结构中，作为外墙或者装饰分隔的门、窗构件通常使用金属框架，具有耐用、方便安装拆卸的优点。中空的金属型材轻便、抗风压能力强，并且能够进行涂装美化，是最常用的框架材料。由于金属框架的相邻型材之间必须采用连接部件才能进行固定连接，通常的结构是框架的各边均为相同尺寸的型材，以方便进行连接固定。这种框架结构存在明显的不足：其一，对于由多扇门、窗连续拼接组成的内部分隔或外围围护结构，为保持结构的稳固，上、下两个边的框架型材宽度需要较大的尺寸；如果同时保持侧边与上下边宽度一致，则侧边的型材对于分隔或围护部分的分割作用是明显的，将严重影响对对侧或外部景象的视觉效果。减小侧边型材的宽度，就能够带来视觉效果的明显提高。其二，侧边型材在门窗框架中主要起保持框架稳定和夹持、固定门窗的分隔板件的作用，受力作用较小，采用大宽度的型材产品，增加了金属型材的用料和成本，同时还有损产品的观感。因此，采用窄侧框的框架结构，更加适应现代建筑家居的装饰和使用要求。
3
CN 209742633 U
说明书
2/3 页
[0008] 优选的是，上述结构的窄侧框门窗框体，侧框型材的连接腔的外侧由外壁板延伸形成“凵”形的嵌装槽，上横框、下横框型材“凵”形嵌装槽的高度大于侧框型材“凵”形嵌装槽的高度。 [0009] 对于推拉门、窗产品来说，防风、密封的性能要求是必然要满足的，本实用新型在侧框的型材上采用具有“凵”形嵌装槽的结构，用于嵌装各种形状的密封盖板、毛刷条等附件。侧框型材的“凵”形嵌装槽采用浅槽状的小高度结构，保持门窗框体为窄侧框结构，满足强度性能和视觉要求。特别对于在沿海地区等经常有较强季风地区，安装使用的外墙观景窗扇产品而言，采用上述结构的窗框体产品，具有轻便、坚固，同时美观、装饰效果更佳的特点。 [0010] 本实用新型改变现有门窗框体结构上存在的美观与强度、安装方便性不能兼备的不足，将框体的上、下横框和侧框采用不同宽度的型材，并以“两横两纵”的结构科学合理形成支撑和安装结构。并按照功能要求连接嵌装槽结构，区别设置嵌装结构的高度。改变现有门窗框架产品形状划一、隔阻视野和缺乏美感的特点，以及在使用设计上艺术性差、装饰性弱的缺陷。具有节约材料、美观耐用的效果和安装施工方便、可操作性好的特点。
发明内容 [0003] 本实用新型的目的是提供一种窄侧框门窗框体，克服现有等宽度的门、窗框架破坏透视效果，造成观感不良的缺陷；同时，这种窄框的框体，不同宽度的框架型材之间可以采用角码等活动连接件进行连接，改变目前部分不等宽度的门窗框架体必须采用固定钉，不能拆装的缺点。 [0004] 为实现上述目的，采用的技术方案是，一种窄侧框门窗框体，包括上横框、下横框和至少两条侧框，各横框、侧框包括型材，相邻型材之间通过连接件相连。侧框型材的宽度小于上横框和下横框型材。型材由两个平行的外壁板和两个横向连接的隔板组成，形成有连接腔和夹装槽，连接件插装到连接腔内固定。夹装槽的开口在各框的内侧，夹持门窗的分隔板件。 [0005] 在门窗的框体结构中，横框作为支撑、防晃、防水溅结构件，侧框作为固定、连接件，因此，横框需要较大的高度，满足强度的要求。而侧框在满足夹装固定强度的情况下，采用较窄的型材，既可以节约材料，又减少对门窗幅宽方向的视线分隔作用。本实用新型的窄侧框门窗框体，具有框体型材结构简洁、优化的优点，易于生产安装。同时，给予室内人员以更加开阔的视野。 [0006] 更好的是，上述结构的窄侧框门窗框体，上横框、下横框型材的连接腔的外侧由外壁板延伸形成“凵”形的嵌装槽。 [0007] “凵”形的嵌装槽作为上横框、下横框用于安装滚轮、防晃轮、毛刷片等的结构，对于门窗的使用、稳定和密封具有重要的作用。对于固定式窗户等来说，侧框型材没有安装其它功能结构的要求，因此可以简化结构，以节约材料、开阔视野。
2 .根据权利要求1所述的窄侧框门窗框体，其特征是，上横框、下横框型材的连接腔的外侧由外壁板延伸形成“凵”形的嵌装槽。
3 .根据权利要求2所述的窄侧框门窗框体，其特征是，侧框型材的连接腔的外侧由外壁板延伸形成“凵”形的嵌装槽，上横框、下横框型材“凵”形嵌装槽的高度大于侧框型材“凵” 形嵌装槽的高度。
代理人李曼贞
(51)Int .Cl . E06B 3/04(2006 .01) E06B 1/04(2006 .01) E06B 3/964(2006 .01) E06B 3/46(2006 .01) E06B 1/36(2006 .01)
( 54 )实用新型名称一种窄侧框门窗框体
( 57 )摘要本实用新型公开一种窄侧框门窗框体，包括
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920141252 .4
(22)申请日 2019 .01 .28
(73)专利权人欧利升地址 515000 广东省汕头市金平区广厦街道金新北路嘉顿小镇西区18幢50Hale Waihona Puke 房(72)发明人欧利升
(74)专利代理机构汕头市高科专利代理有限公司 44103
上横框、下横框和至少两条侧框，各横框、侧框型材之间通过连接件相连，侧框型材的宽度小于上横框和下横框型材。各框的型材具有连接腔和夹装槽，连接件插装到连接腔内固定，夹装槽的开口夹持门窗的分隔板件。各框型材的连接腔的外侧由外壁板延伸形成“凵”形的嵌装槽，上横框、下横框型材“凵”形嵌装槽的高度大于侧框型材 “凵”形嵌装槽的高度。本实用新型按照功能要求连接嵌装槽结构，区别设置嵌装结构的高度。具有节约材料、美观耐用的效果和安装施工方便、可操作性好的特点。
(10)授权公告号 CN 209742633 U (45)授权公告日 2019.12.06
权利要求书1页说明书3页附图1页
CN 209742633 U
CN 209742633 U
权利要求书
1/1 页
1 .一种窄侧框门窗框体，包括上横框、下横框和至少两条侧框，各横框、侧框包括型材，相邻型材之间通过连接件相连，其特征是，侧框型材的宽度小于上横框和下横框型材；型材由两个平行的外壁板和两个横向连接的隔板组成，形成有连接腔和夹装槽，连接件插装到连接腔内固定；夹装槽的开口在各框的内侧，夹持门窗的分隔板件。
