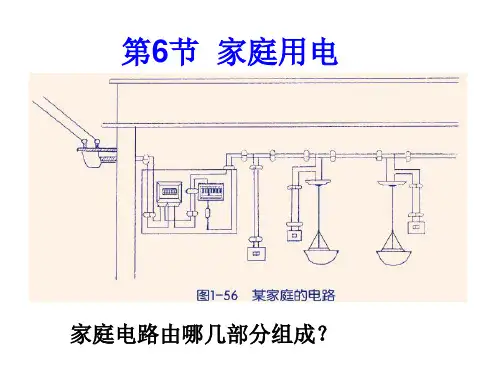

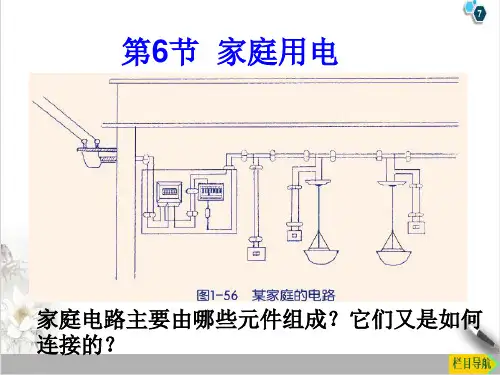

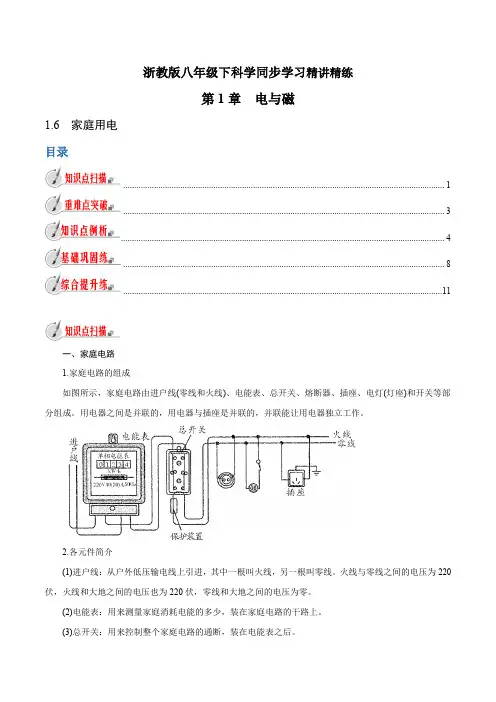

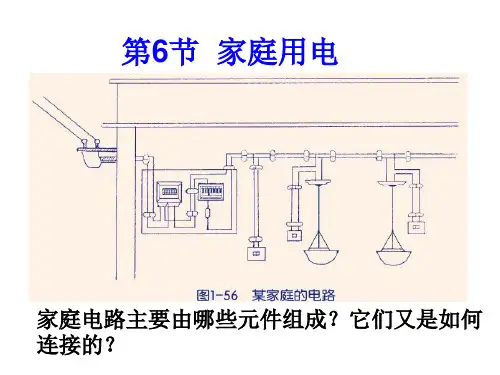

浙教版八年级下科学同步学习精讲精练第1章电与磁1.6家庭用电目录 (1) (3) (4) (8) (11)一、家庭电路1.家庭电路的组成如图所示，家庭电路由进户线(零线和火线)、电能表、总开关、熔断器、插座、电灯(灯座)和开关等部分组成。

用电器之间是并联的，用电器与插座是并联的，并联能让用电器独立工作。

2.各元件简介(1)进户线：从户外低压输电线上引进，其中一根叫火线，另一根叫零线。

火线与零线之间的电压为220伏，火线和大地之间的电压也为220伏，零线和大地之间的电压为零。

(2)电能表：用来测量家庭消耗电能的多少，装在家庭电路的干路上。

(3)总开关：用来控制整个家庭电路的通断，装在电能表之后。

(4)熔断器：也叫作保险盒，内含保险丝，用于保护家庭电路的安全。

现在家庭中常用一种断路器(俗称“空气开关”)来替代闸刀开关和熔断器。

(5)插座：给移动用电器供电。

分为两孔式插座和三孔式插座。

(6)电灯和开关：电灯安装在灯座上用来照明，开关用来控制电灯的亮灭。

电灯与其控制开关要串联，开关接在火线上。

灯座有卡口灯座和螺丝口灯座两种：螺丝口灯座的螺旋套应接在零线上，灯座顶端的弹簧片应接在火线上。

3.测电笔(1)作用：辨别火线和零线。

(2)结构：如图所示，测电笔主要由笔尖金属体、电阻、氖管、金属笔卡等组成。

(3)使用方法：如图所示，用手接触测电笔的金属笔卡，笔尖金属体接触待测导线，若氖管发光，则所测导线为火线；若氖管不发光，则所测导线为零线。

二、熔断器和断路器1.熔断器(1)结构：如图所示，熔断器有封闭管式熔断器(保险丝被封闭在玻璃管内)，俗称“保险管”和敞开插入式熔断器(保险丝装在盒盖上)，俗称“保险盒”(2)保险丝的作用：当电路中的电流过大时，能自动熔断，切断电路，确保用电安全。

(3)保险丝的材料：保险丝一般由电阻率较大、熔点较低的金属合金制成。

(4)保险丝的选择：选用保险丝时，应使保险丝的额定电流等于或稍大于电路正常工作时的电流。

八年级科学下册1.6 家庭用电教案（新版）浙教版(1)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（八年级科学下册1.6 家庭用电教案（新版）浙教版(1)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为八年级科学下册1.6 家庭用电教案（新版）浙教版(1)的全部内容。

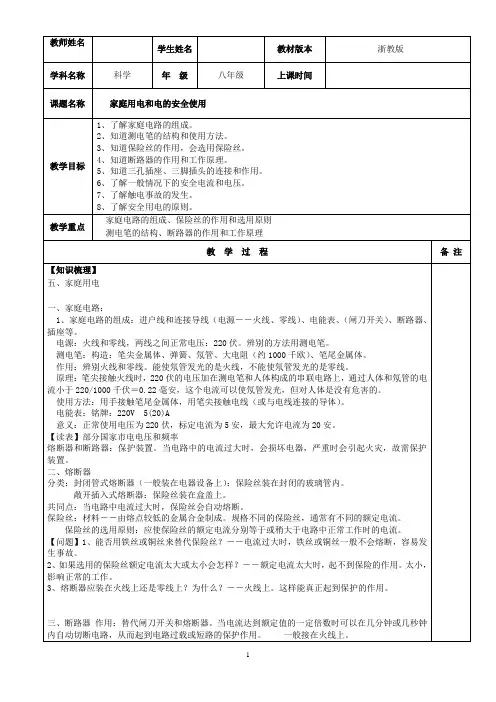

第6节家庭用电1教学目标1．理解家庭电路的布线示意图的结构和连接方式，会画简单的家庭电路图；2。

知道插座、家用电器接地的作用;3。

知道家庭电路中产生的负载过大的后果,知道熔丝(保险丝)的作用。

会正确选用和安装熔丝；4. 知道火线零线的含义,会使用测电笔正确辨认火线和零线.2学情分析本节知识学生不仅应该知道，而且,应该本着理论联系实际的原则，在生活中能自觉地按照安全用电的要求去做。

对话形式增强了教材的趣味性和可读性。

在家用电器日益普及的情况下，学习和宣传安全用电的知识,既是物理教学的需要，也是进行素质教育的必修课.3重点难点家庭电路的组成及各部分的作用。

用测电笔辨别火线与零线.4教学过程学时重点家庭电路的组成、保险丝的作用和选用原则学时难点测电笔的结构、断路器的作用和工作原理教学活动活动1【导入】引入新课引入新课问：我们教室里各盏灯是怎样连接的?教师依次通断教室里各盏灯,使学生知道是并联。

问:那么我们家里的灯又是怎样连接的？家里的插座和台灯又是怎样连接的？我们家里的电路由哪些部分组成？这节课我们要研究家庭电路。

活动2【讲授】讲授(1)家庭电路的组成和连接方法让学生读教材，回答下列问题：①家庭电路由哪些部分组成？（按照接线顺序）火线、零线、电能表、断路器（闸刀开关和熔断器组成)、插座、灯座、开关.②进户线的电压是多少伏？③电能表上有几根导线与其连接，如何连接?④开关与电灯是怎样连接的？⑤插座是怎样接到家庭电路上的？插座和灯是怎样连接的？这样的连接有什么好处?（2)家庭电路的几个主要部分①火线和零线讲解：家庭电路由外面的低压供电线路供电,家庭电路的电压是22 0伏，家庭电路的两根电线，一根叫零线，另一根叫火线. 指出：辨别火线和零线要用测电笔。

不接触压带电体，不靠近压带电体一、触电的种类1．触电是指一定大小的电流通过人体，影响人体健康或造成伤亡的现象。

当通过人体的电流达到一定时，人体就很难摆脱带电体。

电流越大，从触电到死亡的时间就越短。

2．家庭电路触电的两种类型家庭电路中的触电事故都是由于人体接触了火线或跟火线相连的导体造成的。

一般有两种：(1)单线触电：人站在大地上，身体的一部分接触了火线，并与大地形成通路而引起的触电事故。

如图甲所示。

(2)双线触电：人体同时接触了火线和零线而引起的触电事故。

如图乙所示。

3．高压触电高压触电有两类：一是高压电弧触电：二是跨步电压触电。

(1)高压电弧触电当人体靠近高压带电体一定距离时，高压带电体和人体之间会发生放电现象，有电流通过人体而触电。

(2)跨步电压触电高压输电线头落在地面上，地面上与电线断头不同距离之间存在着电压，人走近时，两脚间存在电压，有电流通过人体而触电。

二、触电的急救1．有人触电时，若开关在附近，应立即切断电源。

2．若开关较远，应用绝缘体(如于燥的木棍)将电线挑开。

3．实施救护：先进行人：E呼吸并及时通知医务人员。

三、防触电的措施为了安全，绝对不要接触没有绝缘皮的火线以及跟火线连通的导体，因此，在实际中要注意：(1)防止绝缘部分破损，电线接头处要用绝缘胶布缠好；(2)室内电线不要跟金属连在一起；(3)要注意保持绝缘部分干燥(绝缘体潮湿了会漏电)，不要用湿抹布擦电灯泡，不要用湿手扳开关，更不要在电线上晾衣服四、电火灾的处理发生电火灾时，应先切断电源开关，不能带电泼水救火。

【例】如图所示，甲、乙两人都站在干燥的木凳上，丙站在地上并与乙手拉手，上、下两根裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )A．甲B．乙、丙C．甲、丙D．甲、乙、丙【例】如图所示，甲站在干燥的木桌上，一只手接触火线；乙站在干燥的木桌上，一只手接触火线，此时丙在地上用手去拉乙。

则关于甲、乙、丙三人是否触电，正确的判断是( )A．甲、乙、丙三人都发生了触电事故B．甲发生了触电事故C．乙、丙二人只有乙发生了触电事故D．乙、丙二人都发生了触电事故【例】下列做法中符合安全用电原则的是( )A．导线绝缘层破损B．机壳没有接地C．电视天线与电线接触D．用绝缘棒挑开电线【例】图中符合安全用电要求的是( )。
