浙教版科学八年级下册第一章第六节-节家庭用电-练习题(无答案)

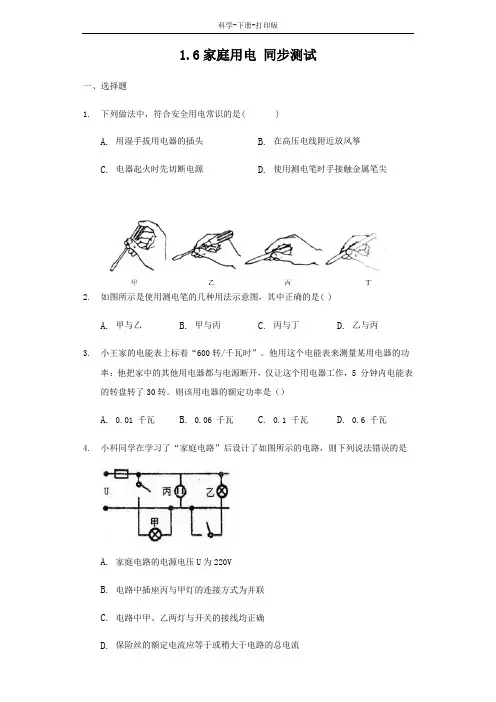

1.6家庭用电同步测试一、选择题1.下列做法中，符合安全用电常识的是( )A. 用湿手拔用电器的插头B. 在高压电线附近放风筝C. 电器起火时先切断电源D. 使用测电笔时手接触金属笔尖2.如图所示是使用测电笔的几种用法示意图，其中正确的是( )A. 甲与乙B. 甲与丙C. 丙与丁D. 乙与丙3.小王家的电能表上标着“600转/千瓦时”。

他用这个电能表来测量某用电器的功率：他把家中的其他用电器都与电源断开，仅让这个用电器工作，5 分钟内电能表的转盘转了30转。

则该用电器的额定功率是（）A. 0.01 千瓦B. 0.06 千瓦C. 0.1 千瓦D. 0.6 千瓦4.小科同学在学习了“家庭电路”后设计了如图所示的电路，则下列说法错误的是A. 家庭电路的电源电压U为220VB. 电路中插座丙与甲灯的连接方式为并联C. 电路中甲、乙两灯与开关的接线均正确D. 保险丝的额定电流应等于或稍大于电路的总电流5.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是( )A. B.C. D.6.电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。

电工师傅换了如图甲所示的装置后，只要拨动下开关就可以断开电了。

善于研究的小明打开插座盖后，发现了如图乙所示的接线图。

下列相关说法错误的是（）A. 乙图中上面第一根电线是火线B. 二孔插座与三孔插座串联C. 用该插座使用电饭锅时存在着触电隐患D. 开关能控制两个插座的通断电7.当有人触电时，应及时采取的措施是 ( )A. 立即用手将触电的人拉开B. 立即找电工来处理C. 切断零线或火线D. 要立即切断电源，或用干燥的竹竿、木棒将电线挑开，然后进行急救8.如图所示，A,B中人站在地面上，C,D中人站在干燥的木凳上，则人会触电的是( )A. AB. BC. CD. D9.灾后重建，小宇同学家的永久性住房已经建好。

在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光。

浙教版科学八年级下册第一章第6-7节家庭用电和用电安全（含答案）浙教版8年级下册第一章第6-7节家庭用电与用电安全一、家庭电路常识与用电安全1.下列说法错误的是()A.有金属外壳的用电器应使用三孔插座B.磁场中某点的磁场方向是由放在该点的小磁针静止时N极指向决定的C.电磁继电器是远距离自动控制与操作，利用低电压、弱电流控制高电压、强电流D.家庭电路中保险丝断了不能用铜丝来代替是因为铜丝熔点高2.如图为试电笔的结构及使用方法。

下列说法错误的是( )A.在两种使用试电笔的方法中，甲是错误的，乙是正确的B.笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体C.若氖管发光，说明人体成为了电流的通路D.试电笔可以辨别火线和零线3.下列说法中符合安全用电原则的是()A.使用金属外壳的用电器时,一定要接三孔插座B.有人发生触电事故时,我们要即时用手去把他拉开C.控制电灯的开关接在火线或零线上都可以D.安全用电的原则是:可以接触低压带电体,但不能靠近高压带电体4.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.关于家庭电路的说法中，正确的是()A.教室内的插座和日光灯是串联的B.使用测电笔时，绝对不能触碰测电笔的任何金属部分C.接触不良会给我们的生活带来不便，不会带来严重后果D.熔丝熔断，是因为电路中用电器的总功率过大或短路6.许多试电笔可以当作螺丝刀使用．关于试电笔，下列说法错误的是（）A.试电笔可以用来鉴别火线和零线B.组成试电笔的材料有绝缘体，也有导体C.试电笔当作螺丝刀使用时可以省力D.试电笔当作螺丝刀使用时相当于滑轮组7.某家庭电路中的保险丝熔断后,换上新的保险丝又立即熔断,则下列因素中不可能造成此故障的是()A.电路中某处发生断路B.电路中某处发生短路C.电路中的用电器总功率过大D.保险丝的额定电流过小8.小珂家原来各用电器都在正常工作，当她把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是()A.这个插座的火线和零线原来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时，导致火线和零线相接触形成了短路D.同时工作的用电器过多，导致干路上电流过大，空气开关跳闸9.教室里，一个开关控制两盏电灯，若一盏灯出现断路，不影响另一盏灯的工作。

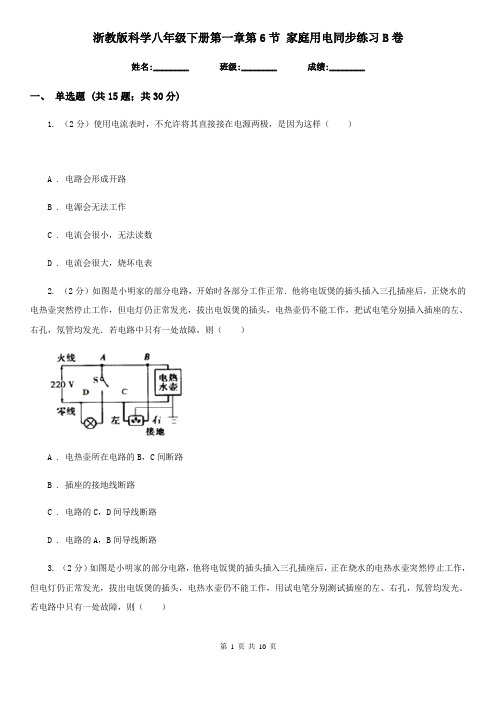

浙教版科学八年级下册第一章第6节家庭用电同步练习B卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分）使用电流表时，不允许将其直接接在电源两极，是因为这样（）A . 电路会形成开路B . 电源会无法工作C . 电流会很小，无法读数D . 电流会很大，烧坏电表2. （2分）如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A . 电热壶所在电路的B，C间断路B . 插座的接地线断路C . 电路的C，D间导线断路D . 电路的A，B间导线断路3. （2分）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。

若电路中只有一处故障，则（）A . 电热水壶所在电路的b、c间断路B . 插座的接地线断路C . 电路的 c、d 间导线断路D . 电路的 a、b 间导线断路4. （2分）小王家的空气开关发生了跳闸，则一定是电路中（）A . 发生了短路B . 用电器总功率过大C . 电压大于220VD . 总电流过大5. （2分）家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A . 可能是这个插座的火线和零线原来就相接触形成了短路B . 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C . 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D . 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸6. （2分）以下操作不符合安全用电要求的是（）A . 更换灯泡时要切断电源B . 保险丝熔断后可用铜丝代替C . 将开关接在用电器和火线之间D . 有金属外壳的家用电器其外壳一定要接地7. （2分）“珍爱生命，注意安全”是同学们日常生活中必须具有的意识．关于安全用电，下列说法正确的是（）A . 保险丝熔断后，可以用铜丝代替B . 发现有人触电，直接用手把他拉开C . 有金属外壳的用电器，其外壳要接地D . 家庭电路中，开关连接火线或零线都可以8. （2分）关于家庭电路和安全用电，下列说法正确的是（）A . 家庭电路中开关接在火线或零线上都可以B . 雷雨天，可以在大树下避雨C . 低于220V的电压对人体都是安全的D . 发现有人触电时不能直接用手拉开触电者9. （2分）如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A . 灯泡L1所在支路正常B . 灯泡L2所在支路断路C . 灯泡L3所在支路短路D . 装好保险丝，合上所有开关后，灯泡都能正常发光10. （2分）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。

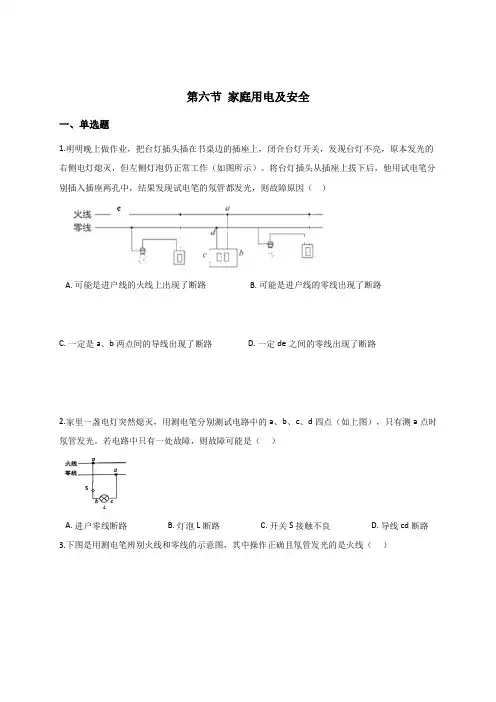

第六节家庭用电及安全一、单选题1.明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，原本发光的右侧电灯熄灭，但左侧灯泡仍正常工作（如图所示）。

将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都发光，则故障原因（）A. 可能是进户线的火线上出现了断路B. 可能是进户线的零线出现了断路C. 一定是a、b两点间的导线出现了断路D. 一定de之间的零线出现了断路2.家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如上图），只有测a点时氖管发光。

若电路中只有一处故障，则故障可能是（）A. 进户零线断路B. 灯泡L断路C. 开关S接触不良D. 导线cd断路3.下图是用测电笔辨别火线和零线的示意图，其中操作正确且氖管发光的是火线（）A. B.C. D.4.小刚安装了如图所示的家庭电路，其中安装错误的是( )A. 保险丝B. 开关C. 三孔插座D. 二孔插座5.如图是某家庭电路的一部分，下列说法正确的是( )A. 电冰箱接入三孔插座后，电灯与电冰箱是串联B. 电冰箱接入三孔插座能使电冰箱金属外壳接地C. 断开开关S时，站在地上的人接触A点或B点都不会触电D. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关6.小科在学习了《家庭用电》后设计了如图所示的电路，下列相关说法正确的是( )A. 甲、丁串联B. 丙的连接方式不正确C. 闭合开关S1、S2，两灯均亮D. 用测电笔检测丁插座的两孔时，测电笔的氖管都能发光7.小明把台灯插头插在书桌边的插座上，闭合台灯开关后发现台灯不亮。

为了找出故障原因，他把测电笔分别插入两个插孔进行检测，发现其中一孔能使测电笔氖管发光，另一孔不发光，而此时家里的其它电器都能正常工作，则故障原因可能是（）A. 书桌边的插座与零线断开B. 进户线零线断了C. 进户线火线上的保险丝烧断D. 书桌边的插座短路了8.下列关于家庭用电的一些做法中，符合安全用电原则的是( )A. 电器失火先切断电源B. 用湿手去插、拔插头C. 在高压线附近放风筝D. 在同一只接线板中同时使用多只大功率电器9.下列说法中，会引起触电事故的是（）A. 某同学做实验时，两只手分别接触了4节串联干电池的两极B. 电工师傅站在干燥的木凳上，双手不小心碰到了火线和零线C. 一小孩把手指插进了插座接零线的小孔中D. 电工师傅站在干燥的木凳上，一只手不小心碰到了火线10.“珍爱生命、安全成长”是永恒的话题，下列符合安全用电常识的是（）A. 导线旁不放发热物体B. 淋浴后在浴室使用电吹风C. 用湿的手触摸开关插座D. 在高压线旁放风筝或钓鱼11.如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。

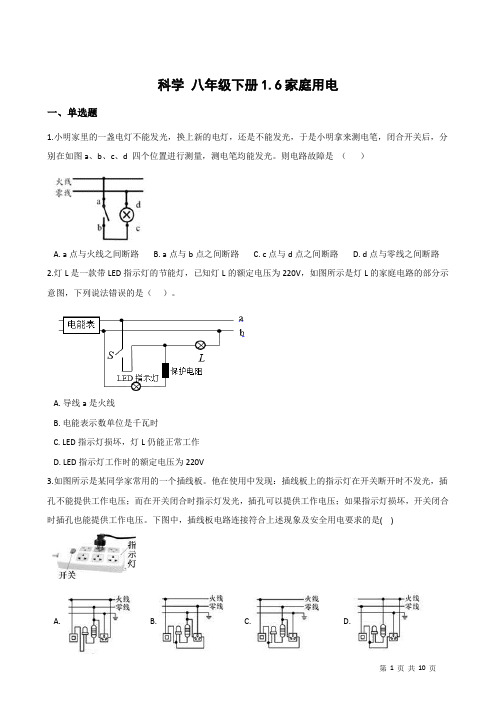

科学八年级下册1.6家庭用电一、单选题1.小明家里的一盏电灯不能发光，换上新的电灯，还是不能发光，于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d 四个位置进行测量，测电笔均能发光。

则电路故障是（）A. a点与火线之间断路B. a点与b点之间断路C. c点与d点之间断路D. d点与零线之间断路2.灯L是一款带LED指示灯的节能灯，已知灯L的额定电压为220V，如图所示是灯L的家庭电路的部分示意图，下列说法错误的是（）。

A. 导线a是火线B. 电能表示数单位是千瓦时C. LED指示灯损坏，灯L仍能正常工作D. LED指示灯工作时的额定电压为220V3.如图所示是某同学家常用的一个插线板。

他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

下图中，插线板电路连接符合上述现象及安全用电要求的是( )A. B. C. D.4.如图所示的家庭电路中，有两个器件连接错误，它们是( )A. 带开关的灯泡和三孔插座B. 带开关的灯泡和带熔丝的两孔插座C. 闸刀开关和带开关的灯泡D. 闸刀开关和三孔插座5.如图是某家庭电路的一部分，下列说法正确的是( )A. 电冰箱接入三孔插座后，电灯与电冰箱是串联B. 电冰箱接入三孔插座能使电冰箱金属外壳接地C. 断开开关S时，站在地上的人接触A点或B点都不会触电D. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关6.小明把台灯插头插在书桌边的插座上，闭合台灯开关后发现台灯不亮。

为了找出故障原因，他把测电笔分别插入两个插孔进行检测，发现其中一孔能使测电笔氖管发光，另一孔不发光，而此时家里的其它电器都能正常工作，则故障原因可能是（）A. 书桌边的插座与零线断开B. 进户线零线断了C. 进户线火线上的保险丝烧断D. 书桌边的插座短路了7.电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

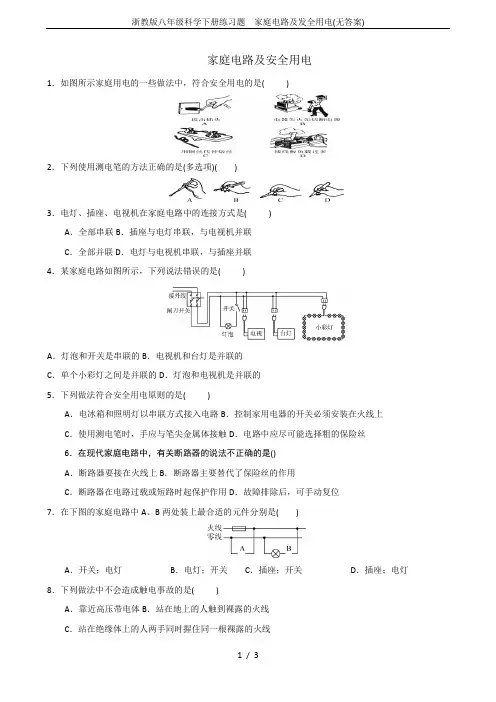

家庭电路及安全用电1．如图所示家庭用电的一些做法中，符合安全用电的是( )2．下列使用测电笔的方法正确的是(多选项)( )3．电灯、插座、电视机在家庭电路中的连接方式是( )A．全部串联B．插座与电灯串联，与电视机并联C．全部并联D．电灯与电视机串联，与插座并联4．某家庭电路如图所示，下列说法错误的是( )A．灯泡和开关是串联的B．电视机和台灯是并联的C．单个小彩灯之间是并联的D．灯泡和电视机是并联的5．下列做法符合安全用电原则的是( )A．电冰箱和照明灯以串联方式接入电路B．控制家用电器的开关必须安装在火线上C．使用测电笔时，手应与笔尖金属体接触D．电路中应尽可能选择粗的保险丝6．在现代家庭电路中，有关断路器的说法不正确的是()A．断路器要接在火线上B．断路器主要替代了保险丝的作用C．断路器在电路过载或短路时起保护作用D．故障排除后，可手动复位7．在下图的家庭电路中A、B两处装上最合适的元件分别是( )A．开关；电灯B．电灯；开关C．插座；开关D．插座；电灯8．下列做法中不会造成触电事故的是( )A．靠近高压带电体B．站在地上的人触到裸露的火线C．站在绝缘体上的人两手同时握住同一根裸露的火线D ．站在绝缘体上的人两手同时握住裸露的火线和零线 9．小鸟落在高压线上不会触电是因为( )A ．小鸟的电阻很大，通过导体的电流很小B ．小鸟的脚是绝缘体C ．小鸟只停在一根电线上，两脚之间的电压很小D ．小鸟天生不会触电10．小强家原来室内的用电器都正常工作，当接通标有“220V 2200W ”字样的空调时，过一会儿家中所有用电器全部停止工作，小强观察邻居家电灯仍亮着，经检查发现自家断路器断开，发生这一现象的原因可能是( )A ．用电器总功率过大B ．空调插头处短路C ．空调插座处短路D ．空调内电线烧断11．小刚同学将一台电磁炉插头插入插座，当闭合开关开始工作一段时间后，家中的所有用电器都立即停止工作，经检查是保险丝熔断。

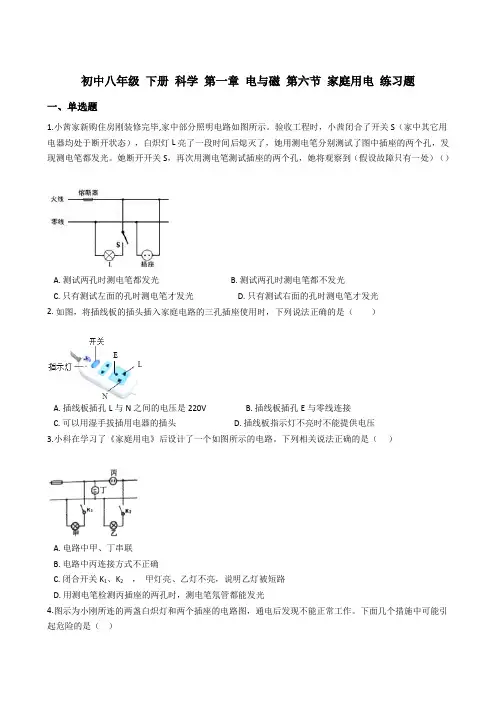

初中八年级下册科学第一章电与磁第六节家庭用电练习题一、单选题1.小茜家新购住房刚装修完毕,家中部分照明电路如图所示。

验收工程时，小茜闭合了开关S（家中其它用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。

她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）（）A. 测试两孔时测电笔都发光B. 测试两孔时测电笔都不发光C. 只有测试左面的孔时测电笔才发光D. 只有测试右面的孔时测电笔才发光2. 如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是（）A. 插线板插孔L与N之间的电压是220VB. 插线板插孔E与零线连接C. 可以用湿手拔插用电器的插头D. 插线板指示灯不亮时不能提供电压3.小科在学习了《家庭用电》后设计了一个如图所示的电路。

下列相关说法正确的是（）A. 电路中甲、丁串联B. 电路中丙连接方式不正确C. 闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D. 用测电笔检测丙插座的两孔时，测电笔氖管都能发光4.图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。

下面几个措施中可能引起危险的是（）A. 拆掉灯丙，两条导线连在一起B. 拆掉插座甲，两条导线连一起C. 拆掉开关S3，两条导线连在一起D. 拆掉开关S2，两条导线连在一起二、填空题5.对人体来说，安全电压一般不高于________ V．在家庭电路中，通常用________ 判断火线和零线，用________ 测量电路消耗的电能。

6.家庭电路主要由进户线、 ________、闸刀开关、 ________、插座、电灯和开关灯组成，其中电灯是 ________连在电路中的，开关是 ________连在电路中的。

7. 家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1，若L正常发光说明L1________ ；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2________ （选填“正常”“短路”或“断路”）．通常人体安全电压不高于________ V，生活中要注意用电安全．三、解答题8.如图所示的甲乙两个电路中，开关闭合后，输电线都因电流过大可能引起火灾。

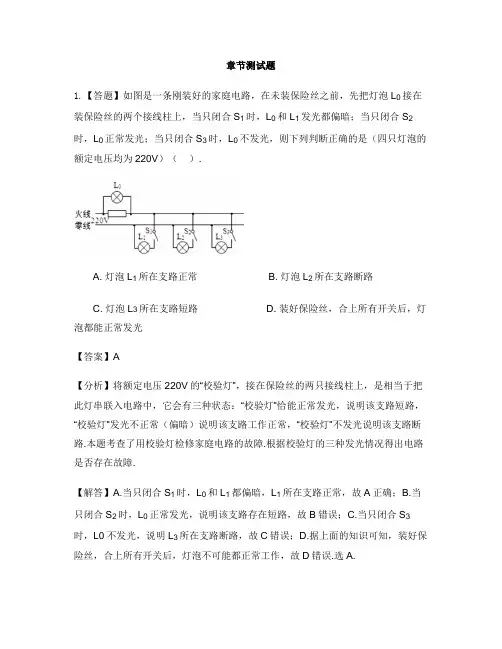

章节测试题1.【答题】如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）.A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光【答案】A【分析】将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路.本题考查了用校验灯检修家庭电路的故障.根据校验灯的三种发光情况得出电路是否存在故障.【解答】A.当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；B.当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；C.当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；D.据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误.选A.2.【答题】小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是（）.A. 火线与零线短B. a、d之间某处短路C. b、c之间某处断路D. 电灯的灯丝断了【答案】C【分析】此题考查的是家庭电路电路故障分析【解答】若A正确，则a、c、d不会发光；闭合开关亦可看成a、d之间某处短路，对电路没有影响，不会导致电灯不亮；若电灯的灯丝断了，c点不会发光，故A. B. D错误．选C.3.【答题】如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障.电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0.当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光.由此可以确定（）.A. L1灯头接线处断路B. L1灯头接线处短路C. L2灯头接线处断路D. L2灯头接线处短路【答案】D【分析】根据开关的断开和闭合，判断出灯泡间的串并联关系，在根据学过的知识判断电路故障.【解答】分析电路图知，仅闭合开关S、S1时，灯泡L0与L1串联，两灯的实际电压都小于额定电压，故灯泡都暗红，说明灯泡L1正常；仅闭合开关S、S2时，灯泡L0与L2串联，灯泡L0发光正常，说明灯泡L2处相当于导线，故L2出现短路.选D.4.【答题】家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）.A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸【答案】C【分析】室内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大.而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大.由手机充电器插头插入插座，闭合开关，室内用电器全部停止工作可知，是手机充电器的两个接头短路了.【解答】A. 若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；B. 若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；C. 若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；D. 手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不正确.选C.5.【答题】如图所示实验，下列对有关实验的解释正确的是（）.A. 甲图中的实验可得出磁铁异名磁极相斥B. 乙图中的奥斯特实验说明了电流周围存在磁场C. 丙图中的实验可得出电流越大，电磁铁的磁性越弱D. 丁图中的测电笔接触零线氖管一定发光【答案】B【分析】分析图示情景，根据图示情景所涉及的物理知识然后答题，分析清楚图示情景是正确解题的前提与关键.【解答】A. 甲图中的实验可得出磁铁异名磁极相互吸引，故A错误；B. 乙图中的奥斯特实验说明了电流周围存在磁场，故B正确；C. 丙图中的实验可得出电流越大，电磁铁的磁性越强，故C错误；D. 丁图中的测电笔接触火线氖管发光，故D 错误.选B.6.【答题】用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（）.A. 电路中的总电阻增大B. 电路中的总电流减小C. 白炽灯泡的实际功率减小D. 白炽灯泡的额定功率减小【答案】C【分析】导体并联，相当于增加导体的横截面积，并联电路的总电阻小于任意一个电阻，且并联的电阻越多，总电阻越小.【解答】家庭电路是并联的，并联的用电器增多，就相当于增加导体的横截面积，因此总电阻变小，A不符合题意；在并联电路中I=I1+I2，因此并联的用电器增多，电路中的总电流变大，B不符合题意；在家庭电路中，输电线和家用电器之间是串联，用电高峰期，接入电路的用电器变多，干路中的电流变大，而输电导线有一定的电阻，输电导线损失的电压U损=IR，输电导线的电阻R一定，当I增大时U损增大，所有用电器与输电导线是串联在一起的，由串联电路的电压特点（U=U1+U2）可知，用电器两端的电压减小，由公式可知用电器的实际功率减小，灯泡比正常发光要暗一些，C项符合题意；额定功率是用电器在额定电压的功率，用电器正常工作时两端的电压为额定电压，额定电压只有一个，对应的额定功率只有一个，它不随电压的改变而改变，D项错误.选C.7.【答题】小茜家新购住房刚装修完毕,家中部分照明电路如图所示.验收工程时，小茜闭合了开关S（家中其它用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光.她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）（）.A. 测试两孔时测电笔都发光B. 测试两孔时测电笔都不发光C. 只有测试左面的孔时测电笔才发光D. 只有测试右面的孔时测电笔才发光【答案】D【分析】人接触零线不会出现触电事故，由于电路的变化，导致零线也会发生触电，所以不要认为接触零线一定不触电.当开关闭合时，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连．当开关断开时，左孔切断了火线，再接触左孔，氖管不发光.【解答】（1）闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡和火线和零线不能构成通路．可能是火线断路，可能是零线断路；（2）灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．说明左孔和右孔都和火线相连．如图，右孔和火线相连（如图中绿色的划线），测电笔的氖管发光．如图，左孔和火线相连（如图中红色划线），测电笔的氖管发光；（3）经过（2）中的分析可知，灯泡亮了一段时间后熄灭，是因为图中的零线断路（如图中蓝色划线）；（4）当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光．测电笔接触右孔时，氖管照常发光；选D.8.【答题】如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）.A. 电热壶所在电路的B. D两点间断路B. 插座的接地线断路C. 电路的C. D两点间导线断路D. 电路的A. B两点间导线断路【答案】C【分析】本题考查了家庭电路故障的检修.正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方开路了，测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了.【解答】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C. D之间开路.选C.9.【答题】明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如图所示）．将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光．则故障原因（）.A. 可能是进户线的火线上出现了断路B. 可能是进户线的零线出现了断路C. 一定是a、b两点间的导线出现了断路D. 一定是c、d两点间的导线出现了断路【答案】C【分析】本题考查了用测电笔来检查电路故障，平时多注意观察、多和家长交流、多积累这方面的经验，测电笔是用来辨别火线和零线的．能否使测电笔的氖灯发光，就要看测电笔的笔尖能否通过导线或闭合的开关接到火线上，接到火线上氖灯发光，接不到或接到零线上不发光.【解答】A.若进户线的火线上出现了断路，则所有用电器不工作．故A错误；B.若进户线的零线出现了断路，则所有用电器不工作．故B错误；C.闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作．说明其它支路是好的，问题出在台灯这条支路上．将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光，说明插座与火线不通．故C正确；D.c、d两点间的导线出现了断路，用试电笔分别插入插座两孔中，试电笔的氖管会发光．故D错误.选C.10.【答题】关于家庭电路与安全用电，下列做法中正确的是（）.A. 雷雨天躲在大树底下避雨B. 家用电器的金属外壳接地C. 使用测电笔辨别火线时，手接触笔尖金属体D. 发现有人触电后，立即用手把触电人拉离电线【答案】B【分析】考查学生安全用电意识【解答】A中雷雨天在大树下躲雨可能会遭受雷击，错误；B中家用电器的金属外壳接地可以防止漏电，符合安全用电原则，正确；C中使用测电笔辨别火线时，如果用手触及测电笔前端的金属探头，电流会直接通过人体而不通过测电笔中的大电阻流向大地，电流过大会造成触电事故，错误；D中发现有人触电后，应立即切断电源，用手把触电人拉离电线会导致施救者也会触电，不符合安全用电原则，错误.选B.11.【答题】下列措施符合安全用电的是（）.A. 开关可以接在零线上B. 如果有人触电一定先救人后断电C. 空气开关跳闸一定是发生了短路D. 湿手不能碰开关【答案】D【分析】本题主要的考查的知识点安全用电.【解答】根据安全用电的知识，开关应该接在火线上，所以选项A是错误的；如果有人触电应该先断电后救人，所以选项B是错误的；空气开关跳闸不一定是发生了短路，也有可能电路过载了，所以选项C也是错误的；湿的手容易到电而触电，所以不能碰开关，选D.12.【答题】有关测电笔的使用，下列说法正确的是（）.A. 氖管发光时测电笔接触的是零线B. 使用时手可以接触测电笔的任何部位C. 测电笔不能用来辨别电池的正负极D. 测电笔与手接触的部分都是绝缘体【答案】C【分析】测电笔是用来鉴别火线与零线的；使用测电笔时，笔尖接触被检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光.【解答】A.当测电笔笔尖接触火线时，氖管发光的是火线，不发光的是零线，故说法错误.B.使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，故说法错误.C.测电笔是用来鉴别火线与零线的，不能用来辨别电池的正负极，故说法正确.D.使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，金属体是导体，故说法错误.选C.13.【答题】如图所示是一种家用挂烫机，接通电源后水槽中的水被加热，形成的水蒸气通过弯曲导气管从喷头喷出，快速除去服装上的褶皱，使用方便．下列关于挂烫机的说法中不正确的是（）.A. 采用三脚插头，是为了防止漏电时发生触电事故B. 使用时手应远离喷头的出气口，防止水汽化时放热将手烫伤C. 挂烫机消耗的电能主要转化为水槽内部水的内能D. 挂烫机所使用的电能属于二次能源【答案】B【分析】（1）有金属外壳的用电器，其外壳要接地，所以应使用三脚插头；（2）水蒸气液化时会放热，过热的水蒸气会将人烫伤；（3）挂烫机消耗的电能主要转化为水槽内部水的内能；（4）可以从自然界直接获取的能源叫一次能源；不能从自然界直接获取，必须通过一次能源的消耗才能得到的能源叫二次能源．【解答】A. 有金属外壳的用电器，其外壳要接地，所以它的电源线带有三脚插头，是为了使用安全，故A说法正确；B. 高温的水蒸气液化时会放出大量的热，有可能将人烫伤，而不是汽化放热，故B说法错误；C. 挂烫机消耗的电能主要转化为水槽内部水的内能，故C说法正确；D. 我们生活中所使用的电能都是通过其他形式的能转化而来的，是二次能源，故D正确；选B.14.【答题】将如图所示完好的接线板连人家庭电路中，闭合开关S，指示灯发光.再将台灯插入接线板上的插座，台灯与指示灯都能发光.则（）.A. 该接线板的连接线内只有火线和零线两根导线B. 台灯与指示灯串联，并受开关S控制C. 台灯与指示灯并联，开关S在干路上D. 该接线板上有5个插孔会使检测的测电笔氖管发光【答案】C【分析】要解决此题，我们有的现成的知识有：1.三角插头的中间脚必须接地2.插座与指示灯是并联的；指示灯与开关是串联的；3.火线能使测电笔的氖管发光.【解答】A. 根据图示可知，该插头为三脚插头，因此相连的线有火线、零线和地线，故A错误；BC. 开关控制台灯和指示灯，而台灯和指示灯互不影响，因此台灯与指示灯并联，开关S在干路上，故B错误，C正确；D. 从接线板上可以看出，两个三孔插座，两个两孔插座，因此一共有四个插孔与火线相连，即四个插孔能使测电笔氖管发光，故D错误.选C.15.【答题】教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，教室电路的（）.A. 总电阻增大B. 总电阻减小C. 总电压增大D. 总电流不变【答案】B【分析】根据并联电路的电压，电流和电阻关系解答.【解答】教室里的电灯是并联的，因此我们每多开一盏电灯时，则多并联上了一个灯；而这样相当于增大了导体的横截面积，使总电阻变小，在电压一定时，电流变大.选B.16.【答题】关于家庭电路，下列说法中不正确的是（）.A. 家庭里用电器正在工作，如果再接入更多用电器，则家庭电路的总电阻变小B. 家庭电路中总电流过大，可能是电路中发生了短路C. 安装熔丝时，应尽可能选择额定电流大的熔丝D. 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为电炉丝的电阻比导线电阻大【答案】C【分析】A. 根据并联电阻的特点：电阻并联相当于增加了导体的横截面积，所以并联后的总电阻比其中任何一个电阻都小．家庭电路各用电器并联，同时工作的用电器越多，总电阻越小．B. 家庭电路中总电流过大的原因：一、短路；二、用电器的总功率过大．C. 在选择保险丝时，应该根据实际情况选择合适的保险丝，应选择额定电流等于或稍大于用电器同时工作的总电流．D. 根据焦耳定律知：电流通过导体时产生的电热与电流的平方成正比、与电阻成正比、与通电时间成正比．【解答】A. 家庭电路各用电器并联，同时工作的用电器越多，总电阻越小．故A 正确．B. 家庭电路中总电流过大的原因有两个：短路或用电器的总功率过大．故B正确．C. 安装熔丝时，如果选择额定电流过大的熔丝，将起不到保险作用．故C错误．D. 根据焦耳定律知，电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为电炉丝的电阻比导线电阻大．故D正确．选C.17.【答题】如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光.若电路中只有一处故障，则（）.A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路【答案】C【分析】家庭电路中所有用电器和插座都是并联，既然电热壶停止工作后，电灯仍然能工作，说明线路中无短路，而是有断路.【解答】A.bc与电热水壶所在的支路均是并联关系，电热水壶所在电路的b、c间断路，不会影响电热水壶所在的支路，所以电热水壶不会停止工作，故A说法错误，不符合题意；B.接地线断路不会影响电热壶工作，故B说法错误，不符合题意；C.对于bc与电热水壶所在的支路而言，bc段属于它们的干路且在零线上，一旦零线上的干路发生断路，则涉及的所有支路均会没有电流通过，所以电路的c、d间导线断路会导致电热水壶停止工作；用试电笔分别测试插座的左孔时，电流会沿着abc到测电笔从而形成通路，用试电笔分别测试插座的右孔时，电流会沿着ab到测电笔从而形成通路，氖管均会发光，故C说法正确，符合题意；D.虽然对于bc与电热水壶所在的支路而言，bc段属于它们的干路且在火线上，一旦火线上干路发生断路，则涉及的所有支路均会没有电流通过，且用试电笔分别测试插座的左、右孔时，氖管均不会发光，故D说法错误，不符合题意.选C.18.【答题】如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光.则可以判断出电路的故障是（）.A. 电热壶所在电路的B，D两点间短路B. 插座的接地线开路C. 电路的C，D两点间导线开路D. 电路的A，B两点间导线开路【答案】C【分析】测电笔的使用：手触金属笔卡；笔尖金属体触火线时氖管发光，触零线时氖管不发光.【解答】用测电笔测试插座左右两孔氖管均发光，说明从火线经电热壶到D点电路是通路.电灯正常发光，电热壶却不能工作，说明C到D段电路是开路.选C.19.【答题】新建的居民住宅大多安装了自动空气开关．其原理如图所示，当电路由于电流过大时，电磁铁P的磁性将变______（选填“强”或“弱”），吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电路，起到保险作用．某周末，文强同学在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”．则此时“跳闸”的原因最可能是总功率过______（选填“大”或“小”）．【答案】强大【分析】电磁铁的磁性跟电流大小、线圈的匝数、有无铁芯有关．有铁芯时，电流越大，线圈匝数越多，磁性越强；当线圈匝数不变，铁芯不变时，电磁铁中电流增大到一定值时，磁性增强能把衔铁Q吸引过来，闸刀开关被弹簧拉起，电路断开，起到保护作用；家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大.【解答】电磁铁P可以对衔铁Q产生吸引力，也可以释放衔铁.当电流中电流不大时，虽然电磁铁具有磁性，但对衔铁的吸引力比较小，无法使衔铁转动，使电路可以正常工作.当电流中电流过大时，电磁铁的磁性变强，对衔铁的吸引力变大，使衔铁转动，在弹簧的作用下，空气开关断开，保护电路中的用电器不会烧毁.家庭电流中电流过大总共有2个原因：短路和总功率过大.当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大；当用电器总功率过大时，根据公式P=UI，电流会非常大.因为打开了电饭锅导致“跳闸”，故是因总功率过大.故答案为：强；大.20.【答题】如图，小明发现开关闭合后，灯L不亮.小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如右图），发现两盏灯均不亮，则该电路的故障是______.具体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试A、B、C、D四处时，发现只有B处氖管不发光，其他三处氖管发光，则故障具体情况为BC 处______.【答案】断路断路【分析】此题考查的是用测电笔来检查电路故障，平时多注意观察、多和家长交流、多积累这方面的经验，测电笔是用来辨别火线和零线的.能否使测电笔的氖灯发光，就要看测电笔的笔尖能否通过导线或闭合的开关接到火线上，接到火线上氖灯发光，接不到或接到零线上不发光.【解答】（1）两盏灯都不亮，说明环路中没有电流，故障原因是电路断路了；（2）测电笔的笔尖能否通过导线或闭合的开关接到火线上，接到火线上氖灯发光，接不到或接到零线上不发光，ADC氖管发光都发光证明，这之间线路没有问题，B处氖管不发光，说明BC处断路；故答案为：（1）断路；（2）断路.。

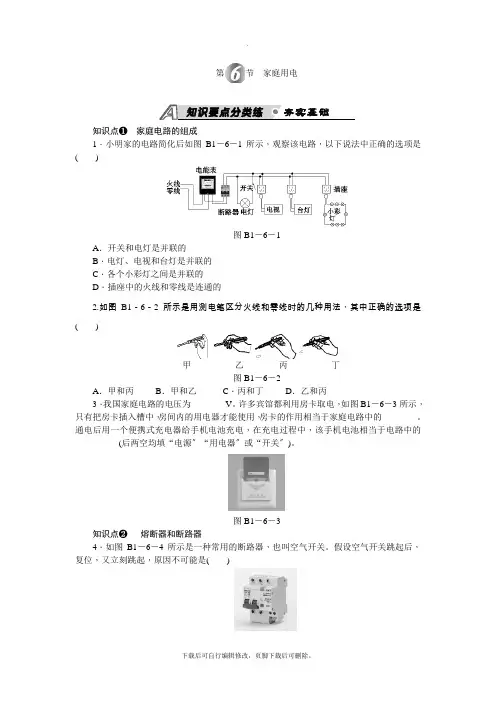

第节家庭用电知识点❶家庭电路的组成1．小明家的电路简化后如图B1－6－1所示，观察该电路，以下说法中正确的选项是()图B1－6－1A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的2.如图B1－6－2所示是用测电笔区分火线和零线时的几种用法，其中正确的选项是()甲乙丙丁图B1－6－2A．甲和丙B．甲和乙C．丙和丁D．乙和丙3．我国家庭电路的电压为________V。

许多宾馆都利用房卡取电，如图B1－6－3所示，只有把房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于家庭电路中的________。

通电后用一个便携式充电器给手机电池充电，在充电过程中，该手机电池相当于电路中的__________(后两空均填“电源〞“用电器〞或“开关〞)。

图B1－6－3知识点❷熔断器和断路器4．如图B1－6－4所示是一种常用的断路器，也叫空气开关。

假设空气开关跳起后，复位，又立刻跳起，原因不可能是()图B1－6－4A．电路中有短路现象B．电路中出现了断路现象C．电路中总电流过大D．空气开关的额定电流过小5．如图B1－6－5所示的四个家庭电路，正确的选项是()图B1－6－5知识点❸插座6．如图B1－6－6所示，三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了()图B1－6－6A．使插头的造型更美观B．插入插座更稳固C．有利于区分火线与零线插脚D．插入插座时，确保用电器外壳先接地7．小明想在家里安装一盏照明灯，他设计的电路如图B1－6－7所示。

要在图中虚线框A和B两个位置接开关和电灯，那么开关应接在________(填“A〞或“B〞)处。

电工师傅正确安装电路后，小明用测电笔分别测试插座的左右两孔，测电笔测________孔时氖管会发光。

图B1－6－78．如图B1－6－8甲所示为一个“一开三孔〞开关(即一个开关和一个三孔插座连在一起)，它连入电路如图乙所示。
