1.6家庭用电同步测试一、选择题1.下列做法中，符合安全用电常识的是( )A. 用湿手拔用电器的插头B. 在高压电线附近放风筝C. 电器起火时先切断电源D. 使用测电笔时手接触金属笔尖2.如图所示是使用测电笔的几种用法示意图，其中正确的是( )A. 甲与乙B. 甲与丙C. 丙与丁D. 乙与丙3.小王家的电能表上标着“600转/千瓦时”。
他用这个电能表来测量某用电器的功率：他把家中的其他用电器都与电源断开，仅让这个用电器工作，5 分钟内电能表的转盘转了30转。
则该用电器的额定功率是（）A. 0.01 千瓦B. 0.06 千瓦C. 0.1 千瓦D. 0.6 千瓦4.小科同学在学习了“家庭电路”后设计了如图所示的电路，则下列说法错误的是A. 家庭电路的电源电压U为220VB. 电路中插座丙与甲灯的连接方式为并联C. 电路中甲、乙两灯与开关的接线均正确D. 保险丝的额定电流应等于或稍大于电路的总电流5.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是( )A. B.C. D.6.电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。
电工师傅换了如图甲所示的装置后，只要拨动下开关就可以断开电了。
善于研究的小明打开插座盖后，发现了如图乙所示的接线图。
下列相关说法错误的是（）A. 乙图中上面第一根电线是火线B. 二孔插座与三孔插座串联C. 用该插座使用电饭锅时存在着触电隐患D. 开关能控制两个插座的通断电7.当有人触电时，应及时采取的措施是 ( )A. 立即用手将触电的人拉开B. 立即找电工来处理C. 切断零线或火线D. 要立即切断电源，或用干燥的竹竿、木棒将电线挑开，然后进行急救8.如图所示，A,B中人站在地面上，C,D中人站在干燥的木凳上，则人会触电的是( )A. AB. BC. CD. D9.灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光。
浙教版科学八年级下册1.6《家庭用电》过关培优试卷(Word版包含答案)第I卷（选择题)一、选择题1 ．如图所示，是有关家庭用电中的几个实例，其中对图中实例的描述正确的是（）A ．甲图中测电笔的使用方法是错误的B ．乙图中电路的接法是正确的C ．丙图中有关家庭用电中电路的连接是错误的D ．丁图中用湿手接触台灯的做法是正确的2 ．下列说法正确的是()A ．使用三孔插座是为了使用方便B ．平时家庭电路中切不可使插座超负荷C ．保险丝烧断一定是发生了短路D ．高压警示牌提醒我们安全电压为220V3 ．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A．B．C．d 四点（如图所示），只有测a 点时氖管发光，若电路中只有一处故障，则故障可能是（）A ．进户零线断路B ．灯泡L 断路C ．开关S 接触不良D ．导线cd 断路4 ．如图所示的家庭电路中，闭合开关S 后灯泡不亮。
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
用试电笔检测A 点氖管发光，检测B 点氖管不发光。
发生这一现象的原因可能是A ．灯泡断路B ．灯泡短路C ．进户零线断路D ．进户火线断路5 ．小金将手提电脑的电源线插头插入墙上一个两孔插座时, 听到一声巨响, 同时室内电灯全部熄灭。
检查后发现电脑电源线已炸开, 室内断路器也已自动断开。
对此次事故原因的分析最恰当的是A ．可能是电脑电源线的插头原来已经短路B ．可能是电脑电源线炸开处内部已断路C ．一定是室内断路器断路D ．一定是插座内部原来就已经短路6 ．某同学发现家里的一盏台灯不亮了。
于是他闭合开关S ，用测电笔测试如图中的a 、b 、c 、d 四点时，只有d 点不发光( 如图) ，则电路的故障可能是（）A ．开关S 接触不良B ．电灯的灯丝熔断C ．电灯的灯丝被短路D ．c 、d 之间的某处断路7 ．电给人类的生活带来了极大的方便，然而使用不当时，也会给人们带来危害，如引起触电、损坏电器设备和火灾等事故。

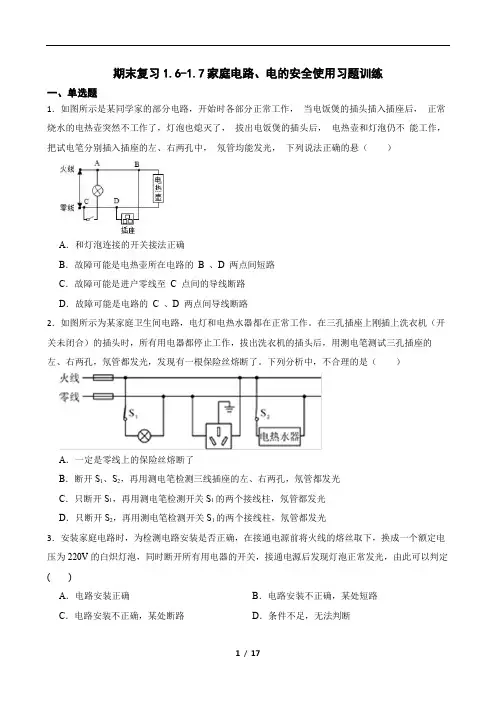

期末复习1.6-1.7家庭电路、电的安全使用习题训练一、单选题1．如图所示是某同学家的部分电路，开始时各部分正常工作，当电饭煲的插头插入插座后，正常烧水的电热壶突然不工作了，灯泡也熄灭了，拔出电饭煲的插头后，电热壶和灯泡仍不能工作，把试电笔分别插入插座的左、右两孔中，氖管均能发光，下列说法正确的悬（）A．和灯泡连接的开关接法正确B．故障可能是电热壶所在电路的B 、D 两点间短路C．故障可能是进户零线至C 点间的导线断路D．故障可能是电路的C 、D 两点间导线断路2．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左、右两孔，氖管都发光，发现有一根保险丝熔断了。
下列分析中，不合理的是（）A．一定是零线上的保险丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左、右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光3．安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压为220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定()A．电路安装正确B．电路安装不正确，某处短路C．电路安装不正确，某处断路D．条件不足，无法判断4．电与生活息息相关，科学安全用电尤为重要，下列各种做法中，符合安全用电原则的是() A．保持电器金属外壳接地良好B．在高压线附近放风筝C．用湿布擦拭电灯D．插座超负荷工作5．如图所示的是一种常用的断路器也叫空气开关。
若空气开关断开后复位又立刻自动断开，这不可能是()A．电路中出现了断路现象B．电路中有短路现象C．空气开关的额定电流过小D．电路中总电流过大6．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。

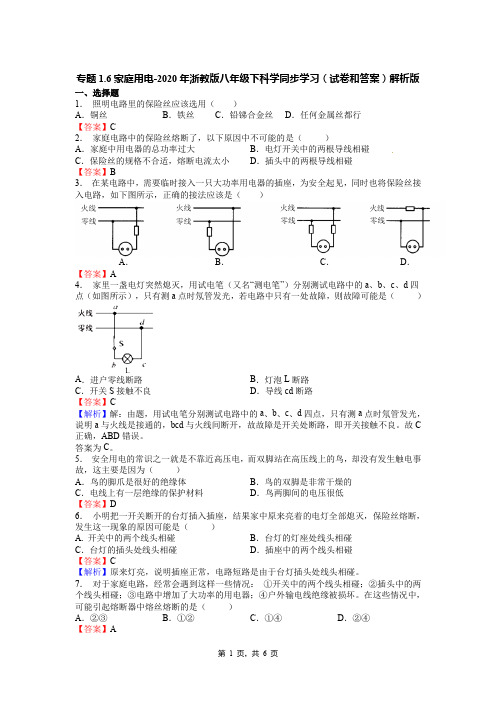

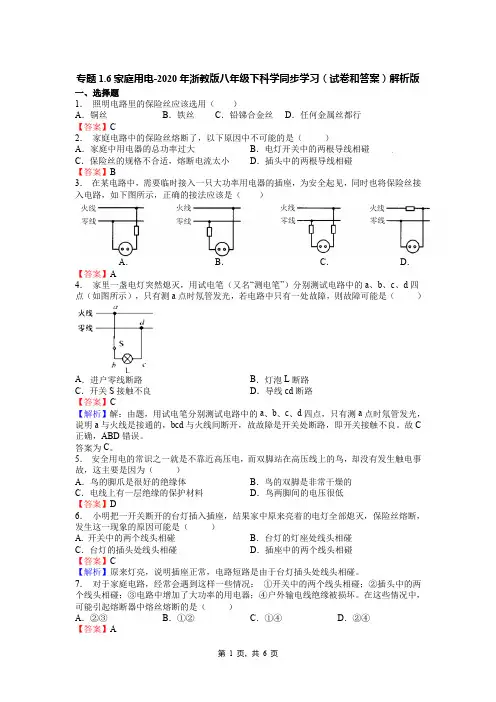

专题1.6家庭用电-2020年浙教版八年级下科学同步学习（试卷和答案）解析版一、选择题1．照明电路里的保险丝应该选用（）A．铜丝B．铁丝C．铅锑合金丝 D．任何金属丝都行【答案】C2．家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰【答案】B3．在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝接入电路，如下图所示，正确的接法应该是（）A．B．C．D．【答案】A4．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路【答案】C【解析】解：由题，用试电笔分别测试电路中的a、b、c、d四点，只有测a点时氖管发光，说明a与火线是接通的，bcd与火线间断开，故故障是开关处断路，即开关接触不良。
故C 正确，ABD错误。
答案为C。
5．安全用电的常识之一就是不靠近高压电，而双脚站在高压线上的鸟，却没有发生触电事故，这主要是因为（）A．鸟的脚爪是很好的绝缘体B．鸟的双脚是非常干燥的C．电线上有一层绝缘的保护材料D．鸟两脚间的电压很低【答案】D6．小明把一开关断开的台灯插入插座，结果家中原来亮着的电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（）A. 开关中的两个线头相碰B．台灯的灯座处线头相碰C．台灯的插头处线头相碰D．插座中的两个线头相碰【答案】C【解析】原来灯亮，说明插座正常，电路短路是由于台灯插头处线头相碰。
7．对于家庭电路，经常会遇到这样一些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘被损坏。
在这些情况中，可能引起熔断器中熔丝熔断的是（）A．②③B．①②C．①④D．②④【答案】A第1 页，共6 页。
浙教版科学八年级下册1.6《家庭用电》过关培优试卷(Word版包含答案)第 I 卷（选择题)一、选择题1 ．如图所示，是有关家庭用电中的几个实例，其中对图中实例的描述正确的是（）A ．甲图中测电笔的使用方法是错误的B ．乙图中电路的接法是正确的C ．丙图中有关家庭用电中电路的连接是错误的D ．丁图中用湿手接触台灯的做法是正确的2 ．下列说法正确的是()A ．使用三孔插座是为了使用方便B ．平时家庭电路中切不可使插座超负荷C ．保险丝烧断一定是发生了短路D ．高压警示牌提醒我们安全电压为220V3 ．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A．B．C．d 四点（如图所示），只有测 a 点时氖管发光，若电路中只有一处故障，则故障可能是（）A ．进户零线断路B ．灯泡L 断路C ．开关S 接触不良D ．导线cd 断路4 ．如图所示的家庭电路中，闭合开关S 后灯泡不亮。
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
用试电笔检测 A 点氖管发光，检测 B 点氖管不发光。
发生这一现象的原因可能是A ．灯泡断路B ．灯泡短路C ．进户零线断路D ．进户火线断路5 ．小金将手提电脑的电源线插头插入墙上一个两孔插座时, 听到一声巨响, 同时室内电灯全部熄灭。
检查后发现电脑电源线已炸开, 室内断路器也已自动断开。
对此次事故原因的分析最恰当的是A ．可能是电脑电源线的插头原来已经短路1 / 18浙教版科学八年级下册1.6《家庭用电》过关培优试卷(Word版包含答案)可能是电脑电源线炸开处内部已断路． BC ．一定是室内断路器断路D ．一定是插座内部原来就已经短路6 ．某同学发现家里的一盏台灯不亮了。
于是他闭合开关S ，用测电笔测试如图中的 a 、 b 、 c 、 d 四点时，只有 d 点不发光( 如图) ，则电路的故障可能是（）A ．开关S 接触不良B ．电灯的灯丝熔断C ．电灯的灯丝被短路D ．c 、d 之间的某处断路7 ．电给人类的生活带来了极大的方便，然而使用不当时，也会给人们带来危害，如引起触电、损坏电器设备和火灾等事故。

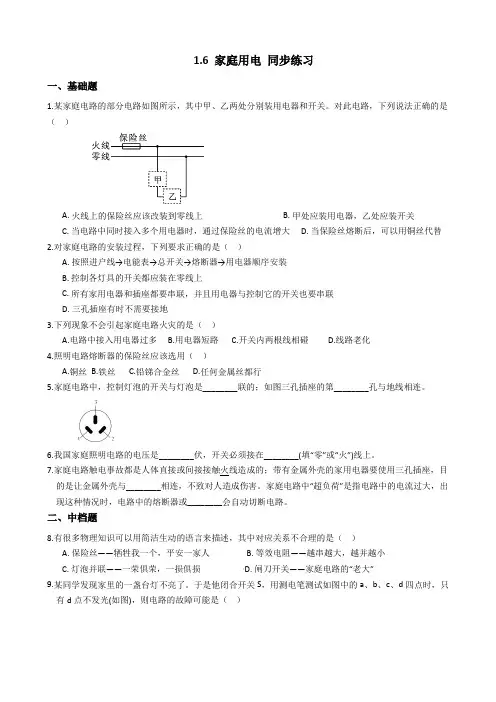

1.6 家庭用电同步练习一、基础题1.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。
对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当电路中同时接入多个用电器时，通过保险丝的电流增大D. 当保险丝熔断后，可以用铜丝代替2.对家庭电路的安装过程，下列要求正确的是（）A. 按照进户线→电能表→总开关→熔断器→用电器顺序安装B. 控制各灯具的开关都应装在零线上C. 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D. 三孔插座有时不需要接地3.下列现象不会引起家庭电路火灾的是（）A.电路中接入用电器过多B.用电器短路C.开关内两根线相碰D.线路老化4.照明电路熔断器的保险丝应该选用（）A.铜丝B.铁丝C.铅锑合金丝D.任何金属丝都行5.家庭电路中，控制灯泡的开关与灯泡是________联的；如图三孔插座的第________孔与地线相连。
6.我国家庭照明电路的电压是________伏，开关必须接在________(填“零”或“火”)线上。
7.家庭电路触电事故都是人体直接或间接接触火线造成的；带有金属外壳的家用电器要使用三孔插座，目的是让金属外壳与________相连，不致对人造成伤害。
家庭电路中“超负荷”是指电路中的电流过大，出现这种情况时，电路中的熔断器或________会自动切断电路。
二、中档题8.有很多物理知识可以用简洁生动的语言来描述，其中对应关系不合理的是（）A. 保险丝——牺牲我一个，平安一家人B. 等效电阻——越串越大，越并越小C. 灯泡并联——一荣俱荣，一损俱损D. 闸刀开关——家庭电路的“老大”9.某同学发现家里的一盏台灯不亮了。
于是他闭合开关S，用测电笔测试如图中的a、b、c、d四点时，只有d点不发光(如图)，则电路的故障可能是（）A. 开关S接触不良B. 电灯的灯丝熔断C. 电灯的灯丝被短路D. c、d之间的某处断路10.小明用如图所示电路做“探究熔断器的保险丝熔断原因”的实验。

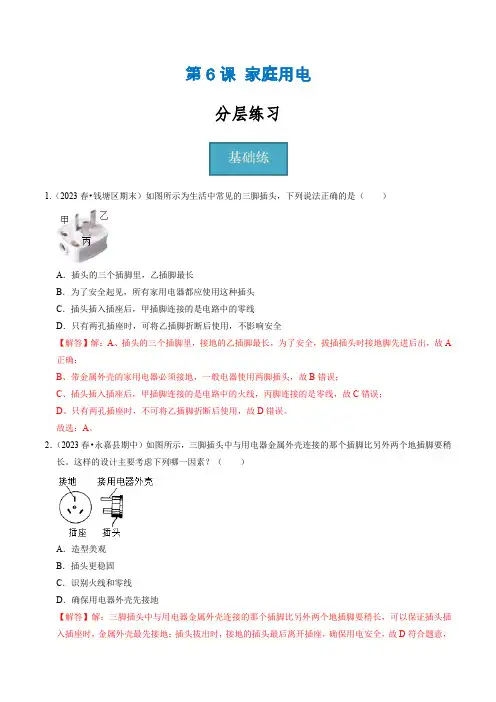

第6课家庭用电分层练习1.（2023春•钱塘区期末）如图所示为生活中常见的三脚插头，下列说法正确的是（）A．插头的三个插脚里，乙插脚最长B．为了安全起见，所有家用电器都应使用这种插头C．插头插入插座后，甲插脚连接的是电路中的零线D．只有两孔插座时，可将乙插脚折断后使用，不影响安全【解答】解：A、插头的三个插脚里，接地的乙插脚最长，为了安全，拔插插头时接地脚先进后出，故A 正确；B、带金属外壳的家用电器必须接地，一般电器使用两脚插头，故B错误；C、插头插入插座后，甲插脚连接的是电路中的火线，丙脚连接的是零线，故C错误；D、只有两孔插座时，不可将乙插脚折断后使用，故D错误。
故选：A。
2．（2023春•永嘉县期中）如图所示，三脚插头中与用电器金属外壳连接的那个插脚比另外两个地插脚要稍长。
这样的设计主要考虑下列哪一因素？（）A．造型美观B．插头更稳固C．识别火线和零线D．确保用电器外壳先接地【解答】解：三脚插头中与用电器金属外壳连接的那个插脚比另外两个地插脚要稍长，可以保证插头插入插座时，金属外壳最先接地；插头拔出时，接地的插头最后离开插座，确保用电安全，故D符合题意，ABC不符合题意。
故选：D。
3.（2021•湖州）以下四幅家庭电路图中，连接正确的是（）A．B．C．D．【解答】解：A、断路器接在火线上，火线首先进开关，再入灯泡，符合安全用电原则；故A正确；BC、断路器接在零线上，该断路器使零线断开后，用电器上还带电，此时人接触用电器，容易发生触电事故，不符合安全用电的原则；故BC错误；D、开关接在零线与灯之间，不符合安全用电原则，故D错误。
故选：A。
4．如图所示为某同学演示使用测电笔的几种握笔方法，其中正确的是()A．乙和丙B．甲和丙C．甲和丁D．乙和丁【答案】B【解析】【分析】根据测电笔的使用方法判断。
【解答】在使用测电笔时，尾部的金属体必须与人体接触，则正确的是甲和丙。
故选B。
5.（2023春•下城区校级期中）如图甲所示，插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。
1.6家庭用电点击要点1.家庭电路的两根进户线，一根是线，另一根线，两线之间的电压是V。
判别两线用到的工具是。
2.测电笔正确的使用方法是，手触金属体，笔尖金属体触时窟管发光。
3.家庭电路的组成。
（1）组成：进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。
（2）开关与电灯联。
（3）插座与电灯及各用电器之间是联。
（4）电能表串联在干路，保险丝也是串联的。
4.某出厂的电能表标有“ 220V 10 （20）A”字样，其中“ 220V”代表, “10A” 代表,“ 20A ”代表。
5. 一旦电路出现或现象，会使电路中大大增加，这样不仅损坏电器，严重时可以引起火灾，因此必须有保护装置。
常见的保护装置有和O6.保险丝一般用电阻率大且熔点（填“低”或“高”）的合金材料制成的。
当电路中电流过大时，保险丝会自动 ,从而起到保护电路的作用。
7.更换保险丝是件麻烦的事。
现在家庭中常用一种来代替闸刀开关和 ,当电流过大达到一定值时可以自动电路，从而起到保护电路的作用。
断路器应装在线上。
开关必须接在线上。
8.为了安全，功率较大的用电器的插头应用插头（填“两脚”或“三脚”）这样做的目的是一旦用电器的（填“火”或“零”）线的绝缘层破坏，与火线相接触的金属壳上就有V的电压，人与之接触就有触电危险，但是外壳通过插头接地时，电流会先流入（填“大地”或“人体”）。
课堂讲练例1如图是家庭电路的一部分，则（）A.元件“1”是电能表，“2”是熔断器，“3”是闸刀开关B.元件“ 1”、“ 2”、“3”连接顺序错，应为“C.图中元件“ 5”接错D.图中电路元件连接完全正确巩固训练1在家庭电路中，下列安装方法正确的是（A.三孔插座中，一孔接火线，一孔接零线，一孔接地B.开关可以接在火线上，也可以接在零线上C.保险丝只可以接在零线上D.以上接法都不对例2在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝)D.巩固训练2如图, 亮。

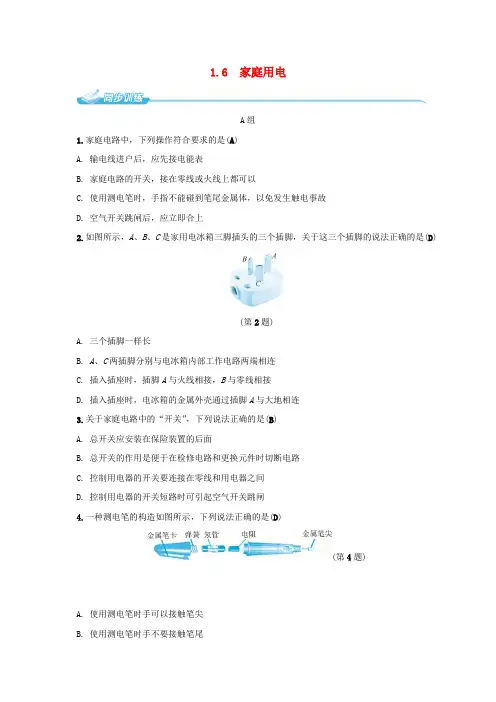

1.6 家庭用电A组1.家庭电路中，下列操作符合要求的是(A)A. 输电线进户后，应先接电能表B. 家庭电路的开关，接在零线或火线上都可以C. 使用测电笔时，手指不能碰到笔尾金属体，以免发生触电事故D. 空气开关跳闸后，应立即合上2.如图所示，A、B、C是家用电冰箱三脚插头的三个插脚，关于这三个插脚的说法正确的是(D)(第2题)A. 三个插脚一样长B. A、C两插脚分别与电冰箱内部工作电路两端相连C. 插入插座时，插脚A与火线相接，B与零线相接D. 插入插座时，电冰箱的金属外壳通过插脚A与大地相连3.关于家庭电路中的“开关”，下列说法正确的是(B)A. 总开关应安装在保险装置的后面B. 总开关的作用是便于在检修电路和更换元件时切断电路C. 控制用电器的开关要连接在零线和用电器之间D. 控制用电器的开关短路时可引起空气开关跳闸4.一种测电笔的构造如图所示，下列说法正确的是(D)(第4题)A. 使用测电笔时手可以接触笔尖B. 使用测电笔时手不要接触笔尾C. 测电笔中的电阻可以用铁丝代替D. 当氖管发光时有微弱电流通过人体5.图中有关家庭电路的连接完全正确的是(C)6.如图所示是某同学设计的家庭电路，电灯开关已断开。
下列说法正确的是(C)(第6题)A. 灯泡和两孔插座是串联的B. 测电笔接触M点，氖管不发光C. 开关和三孔插座的连接都是错误的D. 测电笔插入两孔插座的左孔，氖管发光7.家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是(C)A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，空气开关跳闸8.在家庭电路中，电热水器正常工作的电压为220伏，它与家中的空调器是并联(填“串联”或“并联”)连接的，家庭中每月的耗电量用电能表计量。
1.6 家庭用电点击要点1．家庭电路的两根进户线，一根是线，另一根线，两线之间的电压是V。
判别两线用到的工具是。
2．测电笔正确的使用方法是，手触金属体，笔尖金属体触时氖管发光。
3．家庭电路的组成。
(1) 组成：进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。
(2) 开关与电灯联。
(3) 插座与电灯及各用电器之间是联。
(4) 电能表串联在干路，保险丝也是串联的。
4．某出厂的电能表标有“220V 10 (20)A”字样，其中“220V”代表，“10A”代表，“20A”代表。
5．一旦电路出现或现象，会使电路中大大增加，这样不仅损坏电器，严重时可以引起火灾，因此必须有保护装置。
常见的保护装置有和。
6．保险丝一般用电阻率大且熔点（填“低”或“高”）的合金材料制成的。
当电路中电流过大时，保险丝会自动，从而起到保护电路的作用。
7．更换保险丝是件麻烦的事。
现在家庭中常用一种来代替闸刀开关和，当电流过大达到一定值时可以自动电路，从而起到保护电路的作用。
断路器应装在线上。
开关必须接在线上。
8．为了安全，功率较大的用电器的插头应用插头（填“两脚”或“三脚”）。
这样做的目的是一旦用电器的（填“火”或“零”）线的绝缘层破坏，与火线相接触的金属壳上就有V的电压，人与之接触就有触电危险，但是外壳通过插头接地时，电流会先流入（填“大地”或“人体”）。
课堂讲练例1 如图是家庭电路的一部分，则( )A．元件“1”是电能表，“2”是熔断器，“3”是闸刀开关B．元件“1”、“2”、“3”连接顺序错，应为“2”、“1”、“3”C．图中元件“5”接错D．图中电路元件连接完全正确巩固训练1在家庭电路中，下列安装方法正确的是( )A．三孔插座中，一孔接火线，一孔接零线，一孔接地B．开关可以接在火线上，也可以接在零线上C．保险丝只可以接在零线上D．以上接法都不对例2 在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝接入电路，如下图所示，正确的接法应该是( )巩固训练2如图，某电工检查电路故障时，发现开关闭合后，灯L不亮。
用测电笔测试C、D处时，发现两处都能使氖管发光，而测试A、B处时，只有在A点时氖管发光，则故障可能是( )A．火线、零线短路B．零线没有接地C．B、C之间某处断路D．灯L短路跟踪演练一、选择题1．家庭电路中安装熔断器（其中装有熔丝，俗称“保险丝”），它的作用是( )A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过大时自动切断电路2．如图所示是用测电笔辨别火线和零线时的几种用法，其中正确的是( )A．甲和丙B．甲和乙C．丙和丁D．乙和丙3．小明同学家的保险丝经常熔断，原因可能是( )A．电路老化，灯头处接触不良B．电路导线过细，电阻过大C．同时使用的负载过小D．保险丝的额定电流太小4．从进户线到用电器之间应装有闸刀开关、电能表和熔断器，安装的正确顺序是( ) A．电能表、闸刀开关、熔断器B．闸刀开关、电能表、熔断器C．闸刀开关、熔断器、电能表D．熔断器、闸刀开关、电能表5．右图所示的是一种常用的断路器，也叫空气开关。
若空气开关跳起后，复位，又立刻跳起，这不可能是( )A．电路中有短路现象B．电路中出现了断路现象C．电路中总电流过大D．空气开关的额定电流过小6．三孔插座上面有一个插孔E是和插头上的E接通的，则( )A．插头上的E是和用电器的金属外壳相连的B．插座中的E应和零线相连C．如果和E相连的导线断开，用此插座的洗衣机便不能转动D．用试电笔笔尖插入E孔，正常情况下测电笔氖管会发光7．三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了( ) A．使插头的造型更美观B．插入插座更稳固C．有利于区分火线与零线插脚D．插入插座时，确保用电器外壳先接地8．关于生活用电的下列说法中，正确的是( )A．保险丝的作用是用来保护电路不发生意外断电事故的B．在使用时，所有家用电器的金属外壳必须接地，否则会有触电危险C．测电笔是用来检验物体是否带电的D．家庭电路中电流过大都是发生短路造成的9．右图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连入电路如图乙所示。
下列说法正确的是( )A．灯和插座是串联的B．灯和插座是并联的C．开关只控制插座D．开关同时控制灯和插座10．某家庭部分电路可简化成下图所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是( )A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联二、填空题11．在照明电路中，各盏灯之间、灯与其他用电器之间应该是联，电键与灯、用电器之间是联。
12．闸刀开关的作用是____ ，安装时进户线应先接到上。
13．家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较，其工作原理是利用电流的效应。
14．下列有关家庭电路说法不正确的是。
A．断路器应连在火线上；B．各用电器和插座之间是并联连接的；C．断路器连在电能表前面；D．断路器并联连在电路中；E．开关应与零线相连；F．开关和所控制的用电器是并联连接的。
15．白炽灯是人们常用的照明用具，如下图。
根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要回答。
例如：问题：白炽灯的灯丝用久了为什么会变细？简答：在高温状态下工作灯丝升温造成的。
①问题：_ ___?简答：______ __。
②问题：___ _?简答：_______ _。
16．将图中带开关的白炽灯，带插座的熔断器接在家庭电路上。
火线————————————————零线————————————————三、实验、简答题17．供大功率用电器使用的插座，常在接火线处串联一只保险丝盒，如图所示，请问：为何不在零线处安装保险丝盒？18．某研究所为了研究灯丝对白炽灯平均寿命的影响，做了如下实验：保持灯泡内惰性气体的压强为0.1个大气压、钨丝粗细为50μm，通过改变钨丝中电流的大小来改变灯丝的温灯丝温度(K) 电流(A) 平均使用寿命(h)2400 6.095 80002600 6.61 3772800 7.48 29.53000 8.34 3.4(1) 时，其平均寿命应最接近于( )A．50h B．500hC．8000h D．16000h(2) 简述你作出上述预测的理由。
提高班习题精选1．家庭电路中的用电器正常工作，把台灯插头插入插座时，电灯突然全部熄灭，说明电路中( )A．电路原来是断路B．插头处短路C．台灯灯丝断了D．台灯接线处短路2．家庭电路中的保险丝断了，不能用铜丝代替，其原因是( )A．铜丝的密度大B．铜丝的熔点高C．铜丝太硬D．铜丝的电阻太大3．某单位照明电路的总电阻的大小变化情况是( )A．开一只灯时，电路中电阻最小B．所有电灯都开时，电路中电阻最小C．所有电灯都开时，电阻最大D．不开灯时，电阻为零4．如图所示，电工检查电路故障时，发现开关闭合后，灯L不亮，测电笔测A、B、C处时，发现3处都能使氖管发光，而测试D处时，氖管不发光，则故障可能是( )A．火线、零线间短路B．零线与进户线断开C．C、D之间断开D．灯L的灯丝烧断5．下图中是一些人在生活用电中的几种做法，其中正确的是( )6．在家庭电路中，下列有关插座、螺口灯泡、开关的连线正确的是( )7．下列家庭电路中不符合要求的是( )8．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。
下图所示的4幅电路图中，既符合上述设计要求，又符合安全用电要求的是( )9．如图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关。
对此电路，下列说法不正确的是( )A．火线上的保险丝应该改装到零线上B．甲处应装开关，乙处应装电灯C．电路中使用的用电器增多时，通过保险丝的电流就增大D．电路中使用的用电器增多时，保险丝熔断的可能性就变大10．如图甲昕示，是小明卧室中的一盏台灯和控制这盏灯的开关和插座。
请在图乙中用对应的电路元件符号画出正确的连接电路图。
11．如图甲所示，是小明常用的一个插线板。
他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。
根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。
12．如图所示，给你两个单刀双掷开关用来控制一盏灯，使S1、S2中任一个都能开灯、关灯，试按上述要求将图中的元件连接起来。
1.6 家庭用电【点击要点】1．零火220 测电笔2．笔尾火线3．串并4．额定电压正常工作电流允许通过的最大电流5．短路电路过载电流断路器熔断器6．低熔断7．断路器熔断器断开火火8．三脚火220 大地例1 C 巩固训练1A例2 A 巩固训练2 C【跟踪演练】1．D 2．A 3．D 4．A 5．B 6．A 7．D 8．B 9．B 10．B 11．并串12．切断电路保护电路火线13．低热14．D、E、F15．①灯盖的材料为什么是塑料？防止触电②内铜触片是与火线还是零线相连？内铜触片和火线相连16．如图17．装在火线上，当熔断时，可切断火线，避免用电器没有工作而带电，而零线不带电，所以不用在零线处安装。
18．(1) D(2) 灯丝的温度越低，其平均寿命就越长【提高班习题精选】1．B 2．B 3．B 4．C 5．B 6．B 7．D 8．B 9．A10．12．。
