电气试验培训课件汇报人：日期:目录CATALOGUE•电气试验基础•高压电气试验•低压电气试验•电气安全与操作规程•典型案例分析与实践操作•总结与展望01CATALOGUE电气试验基础定义：电气试验是对电气设备及系统进行各种试验，以验证其性能、绝缘状况、安全运行等特性是否符合设计要求及标准规定的过程。
目的•确保电气设备及系统在正常和异常工况下均能安全、可靠地运行。
•及时发现并处理设备潜在缺陷，防止事故发生。
•为电气设备及系统的维护、检修提供科学依据。
电气试验的定义与目的电气试验的分类•预防性试验：为预防设备发生故障而进行的定期检查、试验。
按试验对象分类•特性试验：检验电气设备机械、电气性能的试验。
按试验性质分类•诊断性试验：针对设备出现的异常现象，为查明原因而进行的试验。
•绝缘试验：检验电气设备绝缘性能的试验。
010*********电气试验常用设备与工具高压试验设备•高压发生器：用于产生高压交流或直流电源。
•耐压测试仪：测试电气设备绝缘耐压能力。
绝缘电阻测量设备•绝缘电阻表：测量电气设备绝缘电阻值。
•接地电阻测试仪：测量设备接地电阻。
电气性能测试设备•继电保护测试仪：对继电保护装置进行性能检测。
•开关特性测试仪：测试开关设备的机械、电气性能。
电气试验常用设备与工具常用工具•绝缘垫、绝缘梯：提供绝缘工作环境。
•高压绝缘手套、绝缘靴：保障操作人员安全。
•电流、电压表：测量电流、电压值。
02CATALOGUE高压电气试验高压电气试验概述定义与目的01高压电气试验是对高压电气设备进行各种试验，以验证其性能、绝缘能力和安全性的过程。
目的是确保设备在正常运行时能达到预期的技术指标，并保障电力系统的安全稳定运行。
试验分类02高压电气试验一般分为绝缘试验和特性试验两大类。
这两类试验的目的和方法有所不同，但都是电力设备运行前必不可少的检测环节。
试验设备和场地03进行高压电气试验需要特定的试验设备和场地，通常包括高压发生器、测量仪表、保护设备等。

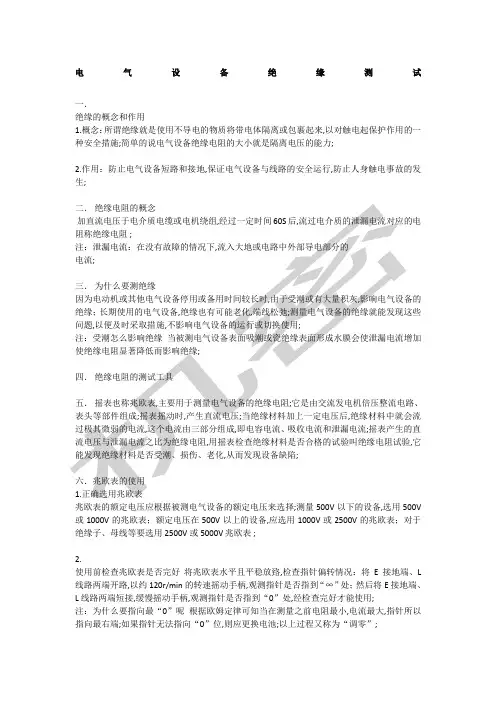

电气设备绝缘测试一．绝缘的概念和作用1.概念：所谓绝缘就是使用不导电的物质将带电体隔离或包裹起来,以对触电起保护作用的一种安全措施;简单的说电气设备绝缘电阻的大小就是隔离电压的能力;2.作用：防止电气设备短路和接地,保证电气设备与线路的安全运行,防止人身触电事故的发生;,它兆欧表的额定电压应根据被测电气设备的额定电压来选择;测量500V以下的设备,选用500V 或1000V的兆欧表；额定电压在500V以上的设备,应选用1000V或2500V的兆欧表；对于绝缘子、母线等要选用2500V或5000V 兆欧表 ;2.使用前检查兆欧表是否完好将兆欧表水平且平稳放臵,检查指针偏转情况：将E接地端、L 线路两端开路,以约120r/min的转速摇动手柄,观测指针是否指到“∞”处；然后将E 接地端、L线路两端短接,缓慢摇动手柄,观测指针是否指到“0”处,经检查完好才能使用;注：为什么要指向最“0”呢根据欧姆定律可知当在测量之前电阻最小,电流最大,指针所以指向最右端;如果指针无法指向“0”位,则应更换电池;以上过程又称为“调零”;3.兆欧表的使用1兆欧表放臵平稳牢固,被测物表面擦干净,以保证测量正确;2正确接线：兆欧表有三个接线柱：线路L、接地E、屏蔽G;跟据不同测量对象,作相应接线;测量线路对地绝缘电阻时,E端接地,L端接于被测线路上；测量电机或设备绝缘电阻时,E端接电机或设备外壳,L端接被测绕组的一端；测量电机或变压器绕组间绝缘电阻时先拆除绕组间的连接线,将E、L端分别接于被测的两相绕组上；测量电缆绝缘电阻时E端接电缆外表皮铅套上,L端接线芯,G端接芯线最外层绝缘层上;3由慢到快摇动手柄,直到转速达120r/min左右转速快,测量值偏大,保持手柄的转速均匀、稳定,一般转动1 min ,待指针稳定后读数;4测量完毕,待兆欧表停止转动和被测物接地放电后方能拆除连接导线;,测母线绝缘1.400V母线绝缘1 摇表：500V2 地点：母线进线开关出线打开后柜门3 措施：母线上所有负荷开关在冷备用状态,并且将所有负荷开关的二次保险取下4方法：将摇表的导体端接到母线进线开关的上触头,接地端与接地网相连5绝缘值：不应小于50MO 2.10KV母线绝缘1 摇表：25002地点：PT柜上触头将PT小车拉到柜外或母线避雷器导体处措施：端开母线PT,或将小车拉至检修位臵,母线上所有负荷开关在冷备用状态4 阻值：均是100MO5标准：不应小于100MO九．测量变压器绝缘1.新安装或检修后及停运半个月以上的变压器,投入运行前,均应测定线圈的绝缘电阻;测量变压器绝缘电阻时,对线圈运行电压在 500 伏以上者应使用 1000 -- 5000V摇表,500 伏以下者应使用 500 伏摇表;2 地点：变压器低压侧出线处将变压器柜门打开3 措施：高低压绕组出线都有明显断开点,如果中性点接地,将中性点接地线拆除,将导体端分别接到A,B,C三相上分别测量相对地之间的绝缘,然后测量相间绝缘,测量前后对地放电;4 绝缘值：相间及对地均不小于0.5MO ,高压侧1摇表：2500V2地点：变压器高压侧进线将变压器柜门打开3措施：将低压侧接地,变压器高压侧10KV开关地刀拉开4 方法：因为高压侧是三角形,将高压侧零相拆除,然后在变压器高压侧引线上测量相间以及相对地之间的绝缘5 绝缘值：绝缘值：在25度时绝缘值对地不小于11MO吸收比大于1.3,相间为05.干式变压器绝缘干式变压器线圈绝缘电阻一般情况下应满足下列要求1 高压对低压及地≥300MΩ使用2500V摇表2低压对地≥100MΩ使用500V摇表3 在潮湿的环境下,当变压器绝缘电阻值≥2MΩ/kV时可以投入运行;如变压器遭受异常潮湿发生凝露现象,则不论其绝缘电阻如何,在其进行耐压试验或投运前必须进行干燥处理;干式变压器铁芯绝缘电阻一般情况下应满足下列要求1铁芯对夹件及地≥2MΩ使用500V摇表2穿芯螺杆对铁芯及地≥2MΩ使用500V摇表,测,3措施：出口断路器、隔离刀闸在分闸位臵,发电机中性点接地刀闸在分闸位臵,发电机出口接地刀在分闸位臵,发电机灭磁开关在分闸位臵;4绝缘值：视电压等级和规程转子1摇表：500V或1000V2 地点：灭磁开关下口或集电环3措施：出口断路器、隔离刀闸在分闸位臵,发电机灭磁开关在分闸位臵,励磁系统二次侧保险应断开,转子一点接地保护连片退出;4绝缘值：视电压等级和规程,一般情况下不小于1MΩ十．与测绝缘相关知识1. 吸收比的概念吸收比——摇测60s的绝缘电阻值与15s时的绝缘电阻值之比称为吸收比;2.为什么要测吸收比电气设备的绝缘受潮后,其绝缘电阻降低,随着测量时间的增加,绝缘电阻迅速上升,在这种情况下,只要测出不同测量时间下的绝缘电阻,并进行比较就能判断绝缘是否受潮,以及受潮的程度;因此,对于电力变压器、电力电容器、交流电动机等高压电气设备,为了考察其绝缘的受潮情况,除了测量它们的绝缘电阻外,还要测量吸收比;如果吸收比大,表明绝缘干燥；如吸收比小,表明绝缘已受潮;一般来说,未受潮的绝缘,其吸收比值大于1.3；而当吸收比值接近于1时,则说明绝缘已受潮或有局部缺陷 ;。

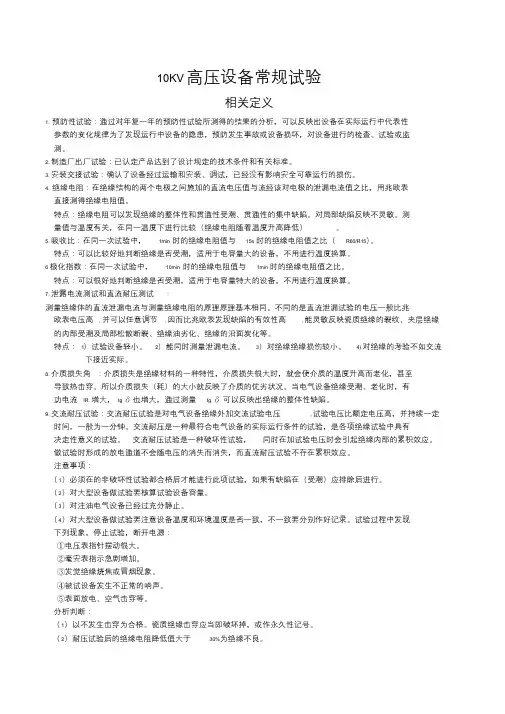

10KV高压设备常规试验相关定义1. 预防性试验：通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测。
2. 制造厂出厂试验：已认定产品达到了设计规定的技术条件和有关标准。
3. 安装交接试验：确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。
4. 绝缘电阻：在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值。
特点：绝缘电阻可以发现绝缘的整体性和贯通性受潮、贯通性的集中缺陷。
对局部缺陷反映不灵敏。
测量值与温度有关，在同一温度下进行比较（绝缘电阻随着温度升高降低）。
5. 吸收比：在同一次试验中，1min 时的绝缘电阻值与15s 时的绝缘电阻值之比（R60/R15）。
特点：可以比较好地判断绝缘是否受潮，适用于电容量大的设备，不用进行温度换算。
6 极化指数：在同一次试验中，10min 时的绝缘电阻值与1min 时的绝缘电阻值之比。
特点：可以很好地判断绝缘是否受潮，适用于电容量特大的设备，不用进行温度换算。
7. 泄露电流测试和直流耐压测试:测量绝缘体的直流泄漏电流与测量绝缘电阻的原理原理基本相同。
不同的是直流泄漏试验的电压一般比兆欧表电压高, 并可以任意调节, 因而比兆欧表发现缺陷的有效性高, 能灵敏反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等。
特点：1）试验设备轻小。
2）能同时测量泄漏电流。
3）对绝缘绝缘损伤较小。
4) 对绝缘的考验不如交流下接近实际。
8. 介质损失角：介质损失是绝缘材料的一种特性，介质损失很大时，就会使介质的温度升高而老化，甚至导致热击穿。
所以介质损失（耗）的大小就反映了介质的优劣状况。
当电气设备绝缘受潮、老化时，有功电流IR 增大，tg δ也增大，通过测量tg δ可以反映出绝缘的整体性缺陷。
