九年级物理欧姆定律解题技巧及练习题(含答案)及解析

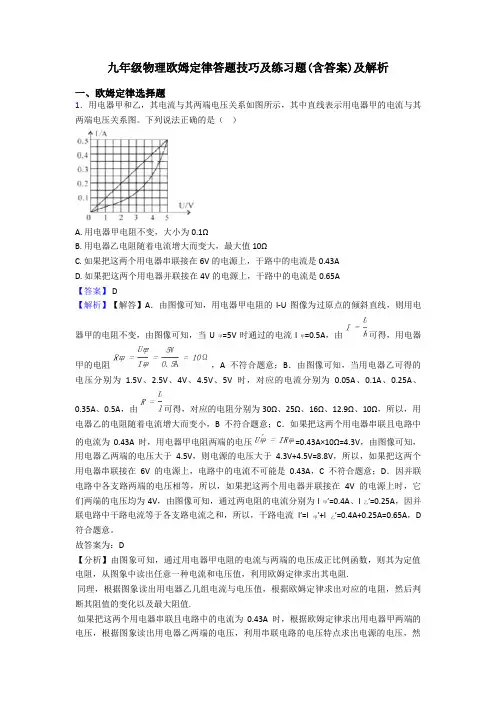

九年级物理欧姆定律答题技巧及练习题(含答案)及解析一、欧姆定律选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压=0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。

故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．4．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．5．如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数不变C. 电流表的示数变大，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】 D【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测灯泡亮度的电压，开关S闭合，滑动变阻器滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，AC不符合题意；由U=IR可知，灯泡两端的电压变小，即电压表的示数变小，B不符合题意，D符合题意．故答案为：D．【分析】由图可知，电路串联，电压表测量灯泡分压，滑片右移电阻变大，电流变小，灯泡分压减小.6．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（）A. 1:2B. 2:5C. 2:9D. 4:9【答案】D【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得：，设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时,R2消耗的功率之比： × ，故答案为：D.【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值.7．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻【答案】 D【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。

【物理】初三物理欧姆定律解题技巧及练习题( 含答案 ) 含分析一、欧姆定律选择题1．如下图，电源电压不变，当开关S 、 S 同时闭合时，电流表的示数是0.3A，电压表12示数是 6V。

若两表交换地点，当开关S21断开时，电流表示数是0.2A，则以下说闭合、 S法不正确的选项是（）A. R 和 R 的阻值之比是2：1B. R 的阻值是 20Ω122C. 电压表示数还是 6VD. R 耗费的功率为 0.4W2【答案】B【分析】【解答】当S1、 S2同时闭合时，等效电路图如下图：由图可知，电源电压为6V，即 R1两头的电压为6V ，则 R11Ω的阻值： R = ==20当 S21断开时等效电路如下图：闭合 S由图可知两电阻串连，电压表仍测电源的电压，所以电压表示数为6V，故 C 正确；电路中的总电阻R总= ==30Ω，R2的阻值 R2=R 总-R1=30 Ω-20Ω =10 Ω，故 B 错误所以 R1： R2=20 Ω：10Ω =2： 1，故 A 正确；R2耗费的电功率22P=I′R2=（ 0.2A）× 10Ω =0.4W，故 D 正确；应选 B．【剖析】先画出等效电路图；当S1、 S2同时闭合时，两电阻并联，电压表丈量电源两头的电压，电流表丈量经过R1的电流；由欧姆定律可得出R1的阻值；两表地点交换，当 S2闭合 S1断开时，两表串连，电压表丈量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串连电路的规律可得出R2的阻值；由 P=I2R 可求 R2耗费的功率．2．如图甲所示，粗细平均的电阻丝AB 经过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为 6V．闭合开关 S 后，滑片 P 从最左端中，小灯泡的 I﹣ U 图象关系如图乙所示．则以下计算结果正确的选项是（A 滑到最右端）B 的过程A. 电源电压为9VC. 电阻丝 AB 的最大阻值为比为 1：86Ω小B.灯泡的额定功率为3WD. 滑片 P 在 A、 B 两头时小灯泡的电功率之【答案】D【分析】【解答】解：（1）由图甲可知，当滑片位于 B 端时，电路为L 的简单电路，此时电路中的电流最大，由图乙可知，经过灯泡的电流为1A，灯泡两头的电压为6V，即电源的电压U=6V，故 A 错误；灯泡的额定功率P L=U L I L=6V× 1A=6W，故 B 错误；（ 2）当滑片 P 在最左端 A 时，电阻丝AB 完整接入电路中，电路中的电流最小，由图乙可知，经过小灯泡的电流为I=0.5A，灯泡两头电压U L′ =1.5V，因串连电路中总电压等于各分电压之和，所以，电阻丝AB 两头电压：U AB=U﹣ U L′ =6V﹣ 1.5V=4.5V，因串连电路中各处的电流相等，所以，由I=可得，电阻丝AB 的阻值：R AB===9Ω，故 C 错误，灯泡的电功率：P L′ =U L′ I=1.5V × 0.5A=0.，75W则滑片 P 在 A、 B 两头时小灯泡的电功率之比：P L′： P L=0.75W： 6W=1： 8，故 D 正确．应选 D．【剖析】（ 1）由图甲可知，当滑片位于 B 端时，电路为 L 的简单电路，此时电路中的电流最大，依据图乙可知经过灯泡的电流以及两头的电压即为电源的电压，依据P=UI 求出灯泡的额定功率；（ 2）滑片 P 在最左端 A 时，电阻丝AB 完整接入电路中，电路中的电流最小，依据图乙读出灯泡两头的电压和经过的电流，依据串连电路的电压特色求出AB 两头的电压，依据串连电路的电流特色和欧姆定律求出电阻丝AB 的阻值，依据P=UI 求出灯泡的电功率，而后得出滑片P 在 A、 B 两头时小灯泡的电功率之比．3．如甲图所示的电路中，电源电压为 8V 恒定不变， R0为定值电阻， R 为滑动变阻器，闭合开关S 后，在滑片 P 滑动过程中，电压表与电流表示数的变化关系如图乙所示，依据图象信息可知，以下判断错误的选项是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是 1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【分析】【解答】解：由电路图可知，R0与 R 串连，电压表测变阻器R 两头的电压，电流表测电路中的电流。

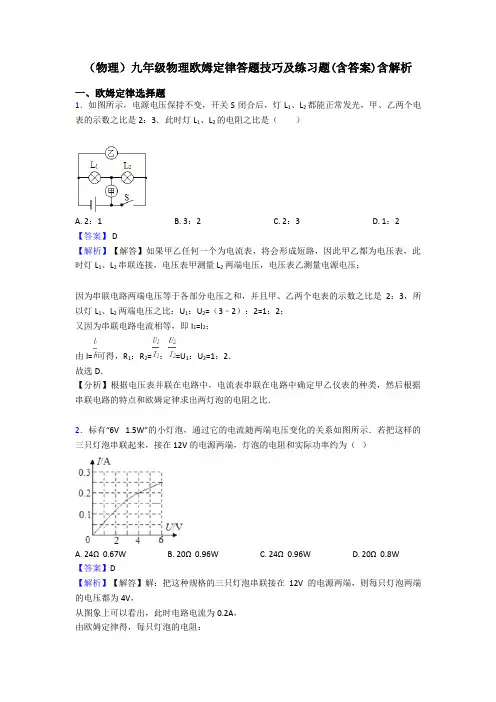

（物理）九年级物理欧姆定律答题技巧及练习题(含答案)含解析一、欧姆定律选择题1．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3．此时灯L1、L2的电阻之比是（）A. 2：1B. 3：2C. 2：3D. 1：2【答案】 D【解析】【解答】如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2；又因为串联电路电流相等，即I1=I2；由I=可得，R1：R2=：=U1：U2=1：2．故选D．【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。

最新九年级物理欧姆定律常见题型及答题技巧及练习题(含答案)一、欧姆定律选择题1．如图所示的电路中，电源电压为20V，定值电阻为20Ω，滑动变阻器标有“30Ω 1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则：（）A. 电路允许通过的最大电流为1AB. 电路消耗的最小功率为8WC. 电压表的最小示数为5VD. 滑动变阻器接入电路的最小阻值为10Ω【答案】 B【解析】【解答】由于电压表量程为“0～15V”，则当U R=15V时，.此时电流小于滑动变阻器的最大电流1A，所以电路中的最大电流为I max=I R =0.75A，故A错误.根据串联电路的电压特点可知：U滑min=U-U R=20V-15V=5V，根据欧姆定律得：；故D错误；当滑动变阻器全部连入电路时，则根据电阻的串联特点得：R总max=R+R滑=20Ω+30Ω=50Ω，所以，，根据欧姆定律得：电压表的最小示数U Rmin=I min R=0.4A×20Ω=8V，故C错误.电路消耗的最小功率P min=UI min=20V×0.4A=8W，故B正确.故答案为：B.【分析】（1）当电压表示数为15V时，根据算出电路中的电流，再与滑动变阻器上允许通过的最大电流相比较即可确定电路中的最大电流；（2）电路中电流最大时，滑动变阻器最值最小，根据算出滑动变阻器的最小阻值；（3）当滑动变阻器阻值最大时，电路中电流最小，根据欧姆定律求出电路中的最小电流，再根据U=IR求出电压表的示数；（4）根据P=UI算出电路消耗的最小功率.2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

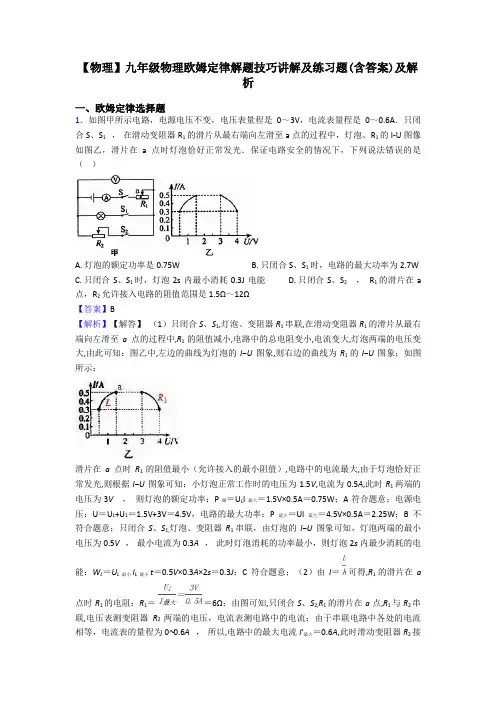

【物理】九年级物理欧姆定律解题技巧讲解及练习题(含答案)及解析一、欧姆定律选择题1．如图甲所示电路，电源电压不变，电压表量程是0～3V，电流表量程是0～0.6A．只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I-U图像如图乙，滑片在a点时灯泡恰好正常发光．保证电路安全的情况下，下列说法错误的是（）A. 灯泡的额定功率是0.75WB. 只闭合S、S1时，电路的最大功率为2.7WC. 只闭合S、S1时，灯泡2s内最小消耗0.3J电能D. 只闭合S、S2，R1的滑片在a 点，R2允许接入电路的阻值范围是1.5Ω～12Ω【答案】B【解析】【解答】（1）只闭合S、S1,灯泡、变阻器R1串联,在滑动变阻器R1的滑片从最右端向左滑至a点的过程中,R1的阻值减小,电路中的总电阻变小,电流变大,灯泡两端的电压变大,由此可知：图乙中,左边的曲线为灯泡的I−U图象,则右边的曲线为R1的I−U图象；如图所示：滑片在a点时R1的阻值最小（允许接入的最小阻值）,电路中的电流最大,由于灯泡恰好正常发光,则根据I−U图象可知：小灯泡正常工作时的电压为1.5V,电流为0.5A,此时R1两端的电压为3V，则灯泡的额定功率：P额＝U L I最大＝1.5V×0.5A＝0.75W；A符合题意；电源电压：U＝U L+U1＝1.5V+3V＝4.5V，电路的最大功率：P最大＝UI最大＝4.5V×0.5A＝2.25W；B不符合题意；只闭合S、S1,灯泡、变阻器R1串联，由灯泡的I−U图象可知，灯泡两端的最小电压为0.5V，最小电流为0.3A，此时灯泡消耗的功率最小，则灯泡2s内最少消耗的电能：W L＝U L最小I L最小t＝0.5V×0.3A×2s＝0.3J；C符合题意；（2）由I＝可得,R1的滑片在a点时R1的电阻：R1＝＝6Ω；由图可知,只闭合S、S2,R1的滑片在a点,R1与R2串联,电压表测变阻器R2两端的电压，电流表测电路中的电流；由于串联电路中各处的电流相等，电流表的量程为0∼0.6A，所以,电路中的最大电流I′最大＝0.6A,此时滑动变阻器R2接入电路中的电阻最小，由I＝可得最小总电阻：R总最小＝＝7.5Ω，根据串联电路的总电阻等于各电阻之和可得,滑动变阻器R2接入电路中的最小电阻：R2小＝R总最小−R1＝7.5Ω−6Ω＝1.5Ω；由于电压表采用0∼3V量程,当电压表的示数U2最大＝3V时,滑动变阻器R2接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以,此时R1两端的电压：U′1＝U−U2最大＝4.5V−3V＝1.5V，电路中的最小电流：I最小＝＝＝0.25A，则滑动变阻器接入电路中的最大阻值：R2最大＝＝12Ω，所以,滑动变阻器R2允许的取值范围是1.5Ω∼12Ω，D符合题意；故答案为：B。

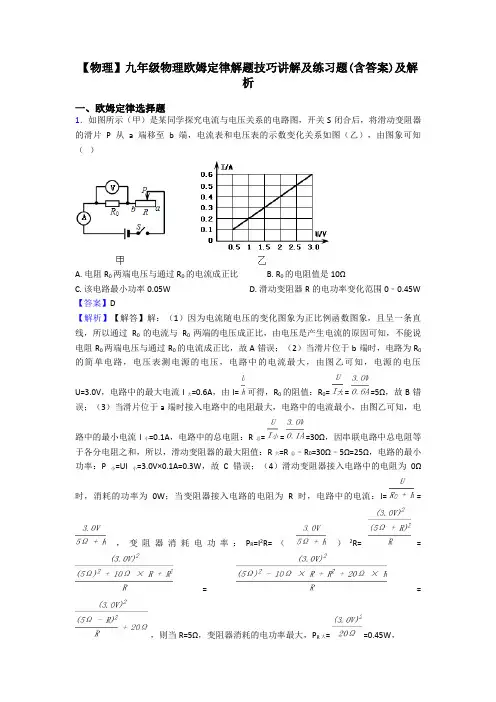

【物理】九年级物理欧姆定律解题技巧讲解及练习题(含答案)及解析一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == = ，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。

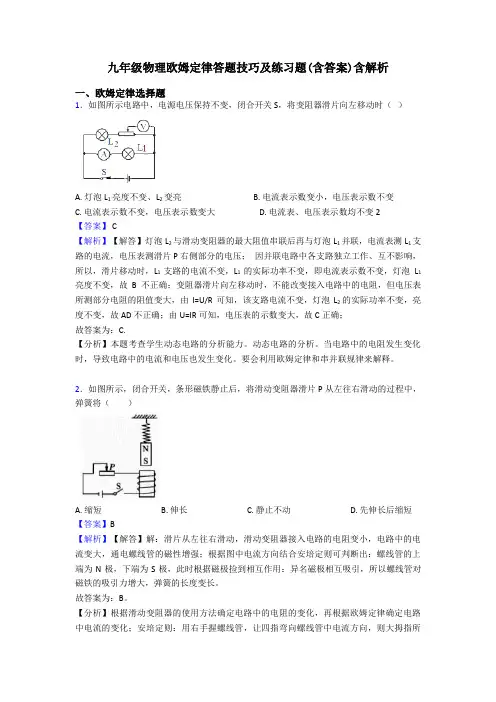

九年级物理欧姆定律答题技巧及练习题(含答案)含解析一、欧姆定律选择题1．如图所示电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数变小，电压表示数不变C. 电流表示数不变，电压表示数变大D. 电流表、电压表示数均不变2【答案】 C【解析】【解答】灯泡L2与滑动变阻器的最大阻值串联后再与灯泡L1并联，电流表测L1支路的电流，电压表测滑片P右侧部分的电压；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，L1支路的电流不变，L1的实际功率不变，即电流表示数不变，灯泡L1亮度不变，故B不正确；变阻器滑片向左移动时，不能改变接入电路中的电阻，但电压表所测部分电阻的阻值变大，由I=U/R可知，该支路电流不变，灯泡L2的实际功率不变，亮度不变，故AD不正确；由U=IR可知，电压表的示数变大，故C正确；故答案为：C.【分析】本题考查学生动态电路的分析能力。

动态电路的分析。

当电路中的电阻发生变化时，导致电路中的电流和电压也发生变化。

要会利用欧姆定律和串并联规律来解释。

2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

故答案为：B。

【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．4．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。

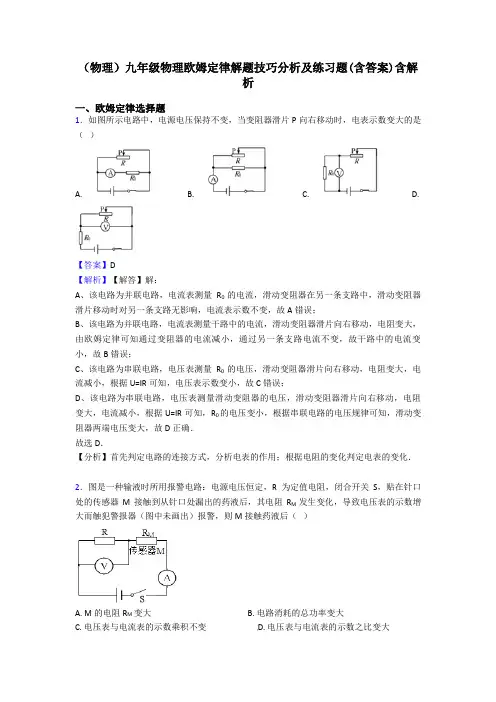

（物理）九年级物理欧姆定律解题技巧分析及练习题(含答案)含解析一、欧姆定律选择题1．如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A. B. C. D.【答案】D【解析】【解答】解：A、该电路为并联电路，电流表测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；B、该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C、该电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D、该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D正确．故选D．【分析】首先判定电路的连接方式，分析电表的作用；根据电阻的变化判定电表的变化．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端滑到b端的过程中两组物理量的关系图象，则（）A. 滑片P在 a 端时，R1的阻值为20Ω、消耗的电功率为2WB. 滑片P在b端时，电路消耗的总功率为1.2WC. 图乙反映的是电压表与电流表示数的关系D. 图丙反映的 R2 与 R1 的电功率比值 k 与 R2 的关系【答案】 D【解析】【解答】解：由图知，两电阻串联，电压表测R2的电压，电流表测电路中的电流，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W，根据串联电路电流的规律及P＝I2R，故R滑大＝＝＝100Ω；AC、P在a端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P滑到b端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反映的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系，C选项中，因果关系搞反了，C不符合题意；当 P在a端时，由图乙知，电压表示数为10V，根据串联电路电压的规律，R1的电压为：U1＝12V﹣10V＝2V，根据分压原理，＝，R1＝ R滑大＝×100Ω＝20Ω；R1消耗的电功率为：P1＝＝＝0.2W，A不符合题意；B、滑片P在b端时，电路中的电流为0.6A，电路消耗的总功率为：P＝UI＝12V×0.6A＝7.2W；B不符合题意；D、根据串联电路电流的规律及P＝I2R，R2 与 R1 的电功率比值：k＝＝，将R1＝20Ω代入得：k＝，即k与R2成正比，为过原点的直线，当R2＝100Ω时，k＝5，即图丙反映的是R2与R1的电功率比值k 与R2的关系，D符合题意。

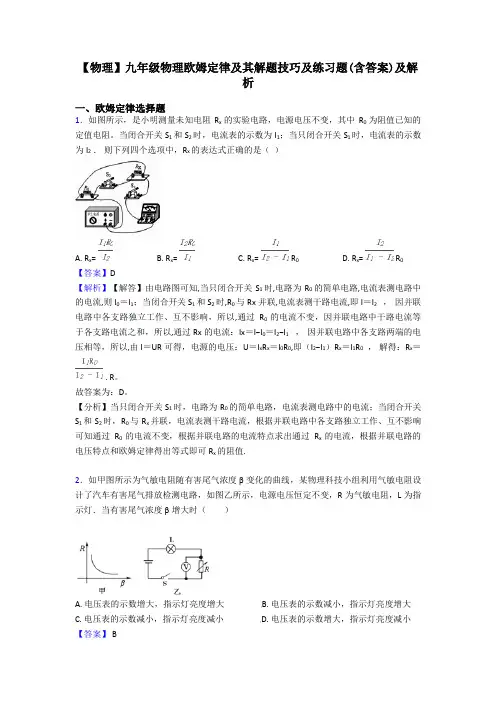

【物理】九年级物理欧姆定律及其解题技巧及练习题(含答案)及解析一、欧姆定律选择题1．如图所示，是小明测量未知电阻R x的实验电路，电源电压不变，其中R0为阻值已知的定值电阻。

当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，R x的表达式正确的是（）A. R x=B. R x=C. R x= R0D. R x= R0【答案】D【解析】【解答】由电路图可知,当只闭合开关S1时,电路为R0的简单电路,电流表测电路中的电流,则I0＝I1；当闭合开关S1和S2时,R0与Rx并联,电流表测干路电流,即I＝I2，因并联电路中各支路独立工作、互不影响，所以,通过R0的电流不变，因并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流：Ix＝I−I0＝I2−I1，因并联电路中各支路两端的电压相等，所以,由I＝UR可得，电源的电压：U＝I x R x＝I0R0,即（I2−I1）R x＝I1R0，解得：R x＝. R。

故答案为：D。

【分析】当只闭合开关S1时，电路为R0的简单电路，电流表测电路中的电流；当闭合开关S1和S2时，R0与R x并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R0的电流不变，根据并联电路的电流特点求出通过R x的电流，根据并联电路的电压特点和欧姆定律得出等式即可R x的阻值.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

初三物理欧姆定律答题技巧及练习题(含答案)含解析一、欧姆定律选择题1．如图所示，电源电压不变，电阻R=30Ω。

当滑动变阻器滑片P从阻值最大位置滑动到中点时，电压表示数的变化范围是12V-18V，则下列计算结果正确的是（）A. 变阻器两端电压最大值是24VB. 滑动变阻器的最大阻值是30ΩC. 电流表最大示数为0.4AD. 电源电压是30V【答案】 A【解析】【分析】由电路图可知滑动变阻器与电阻R串联，电压表测量R两端的电压，则设滑动变阻器的最大阻值为R1，则可分别由电压表的最大值及最小值利用欧姆定律可列出电压与滑动变阻器阻值的关系式，则可求得R1；则由欧姆定律可求得滑动变阻器的最大阻值及电流表的最大值．【解答】设滑动变阻器的最阻值为R1，当R1全部接入时，电压表示数最小；当接入一半时，电压最大为18V；则由欧姆定律可得：U R小=I小R=R=12V；U R大=I大R=R=18V；两式联立可得：R1=60Ω；U=36V；因滑动变阻器与电阻R串联，故当电压表示数最小时，滑动变阻器两端电压最大，故最大值为36V-12V=24V；当滑动变阻器接入总电阻的一半时，电流最大，最大电流I最大===0.6A；故选A．【点评】本题中已知物理量较小，故应通过方程法得出要求的物理量；同时应注意掌握电压表的测量范围，即正确找出与电压表并联部分电路．2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．3．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

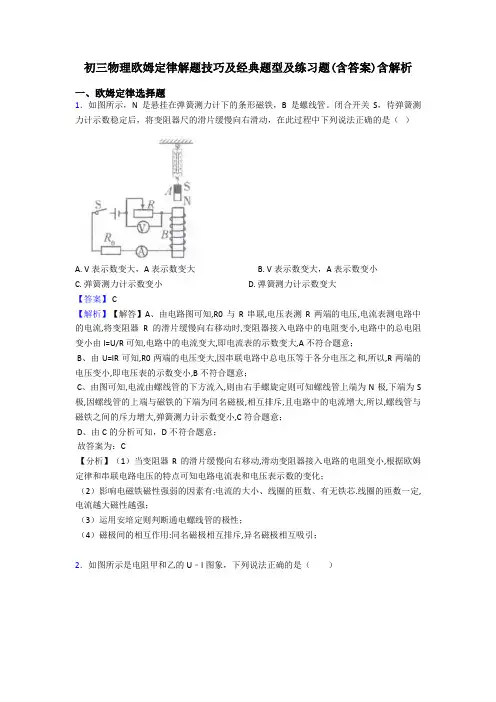

初三物理欧姆定律解题技巧及经典题型及练习题(含答案)含解析一、欧姆定律选择题1．如图所示，N是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关S，待弹簧测力计示数稳定后，将变阻器尺的滑片缓慢向右滑动，在此过程中下列说法正确的是（）A. V表示数变大，A表示数变大B. V表示数变大，A表示数变小C. 弹簧测力计示数变小D. 弹簧测力计示数变大【答案】 C【解析】【解答】A、由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流,将变阻器R的滑片缓慢向右移动时,变阻器接入电路中的电阻变小,电路中的总电阻变小由I=U/R 可知,电路中的电流变大,即电流表的示数变大,A不符合题意；B、由U=IR可知,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R两端的电压变小,即电压表的示数变小,B不符合题意；C、由图可知,电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S 极,因螺线管的上端与磁铁的下端为同名磁极,相互排斥,且电路中的电流增大,所以,螺线管与磁铁之间的斥力增大,弹簧测力计示数变小,C符合题意；D、由C的分析可知，D不符合题意；故答案为：C【分析】（1）当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化；（2）影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强；（3）运用安培定则判断通电螺线管的极性；（4）磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引；2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。

【物理】九年级物理欧姆定律解题技巧和训练方法及练习题(含答案)及解析一、欧姆定律选择题1．如图是某实验小组测量未知电阻Rx的实验电路，电源两端电压不变，其中Ro为阻值已知的定值电阻。

当开关S、S1闭合，S2断开时，电压表的示数为U1；当开关S、S2闭合，S1断开时，电压表的示数为U2。

则下列四个选项中Rx的表达式正确的是（）A. B. C. D.【答案】B【解析】【解答】由电路图可知,当开关S、S1闭合,开关S2断开时,R0与Rx串联,电压表测电源两端的电压,即U＝U1，当开关S、S2闭合、S1断开时,R0与Rx串联,电压表测Rx两端的电压,即Ux＝U2，因串联电路中总电压等于各分电压之和，所以,R0两端的电压：U0＝U−Ux＝U1−U2，因串联电路中各处的电流相等，所以，电路中的电流：I＝ ,即，解得：Rx＝。

故答案为：B。

【分析】当开关S、S1闭合，开关S2断开时，R0与R x串联，电压表测电源两端的电压；当开关S、S2闭合、S1断开时，R0与R x串联，电压表测R x两端的电压，根据串联电路的电压特点求出R0两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出R x的阻值.2．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。

故答案为：D【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑动变阻器的滑片向右移动时，连入电路中的电阻的变化并结合欧姆定律、电功率计算公式分析电压表和电流表示数的变化及功率变化.3．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

九年级物理欧姆定律解题技巧讲解及练习题(含答案)及解析一、欧姆定律选择题1．要测量一个阻值约为200Ω的电阻阻值，能提供的器材有：新干电池两节、电流表一只（量程为0﹣0.6A、0﹣3A）、电压表一只（量程为0﹣3V、0﹣15V）、滑动变阻器R （100Ω 2A）一只、100Ω的定值电阻R0一只、开关和导线若干。

利用上述器材设计以下电路，其中能粗略测出Rx阻值的是（）A. B. C. D.【答案】B【解析】【解答】两节新干电池串联组成电源的电压为3V。

A．由电路图可知，R与R x串联，电压表测Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，电路中的电流最大为I＝＝0.015A，该电流小于0﹣0.6A电流表的分度值，所以电流表的示数无法准确读出，不能测出R x阻值，A不可行；B．由电路图可知，两开关均闭合时，电路为R x的简单电路，电压表测电源两端的电压U；当只断开上面开关时，R0与R x串联，电压表测R x两端的电压U x，因串联电路中各处的电流相等，所以I＝，因两电阻的阻值相差不大，由串联电路的分压特点可知，两电压表的示数均可准确读出，能测出R x阻值，B可行；C．由电路图可知，两开关均闭合时，R0与R x并联，电流表测通过R x的电流；当只断开上面开关时，电路为R x的简单电路，电流表测通过R x的电流；虽然R x两端电压等于电源电压3V，但由于电路中电流太小，所以不能测出R x阻值，C不可行；D．由电路图可知，上面开关断开、下面开关闭合时，电路为R0的简单电路，电流表测电路中的电流，此时电路中的电流I＝；两开关均闭合时，R0与R x并联，电流表测干路电流，此时电流表的示数I′＝ 0.045A，两次电流表的示数太小，相差不大，不易读出示数，所以不能测出Rx阻值，D不可行。

故答案为：B。

【分析】电阻测量电路的设计，不仅会设计正确的方案，同时还要注意合理性，根据测电阻的原理可知，要测量未知电阻的阻值，需要测量未知电阻两端电压和通过的电流.2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。

九年级物理欧姆定律解题技巧及练习题(含答案)及解析一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。

并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。

全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。

在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。

2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

（1）当电压表的示数U2=3V时，电路中的电流，I min= = = =0.3A，因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，电路中的总电阻：R= = =12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2小=R-R1=12Ω-10Ω=2Ω，当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大为：R滑= = =10Ω，则滑动变阻器R2接入电路的阻值允许变化范围可以为2Ω～10Ω，C不符合题意；电路消耗的最大功率：P大=UI大=6V×0.5A=3W；（2）当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的总功率最小，电路消耗的最小功率：P小=UI小=6V×0.3A=1.8W，所以，电路消耗总功率允许的变化范围可以为1.8W～3W，D符合题意。

九年级物理欧姆定律常见题型及答题技巧及练习题(含答案)一、欧姆定律选择题1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。

故答案为：C。

【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

九年级物理欧姆定律解题技巧分析及练习题(含答案)一、欧姆定律选择题1．如图是某实验小组测量未知电阻Rx的实验电路，电源两端电压不变，其中Ro为阻值已知的定值电阻。

当开关S、S1闭合，S2断开时，电压表的示数为U1；当开关S、S2闭合，S1断开时，电压表的示数为U2。

则下列四个选项中Rx的表达式正确的是（）A. B. C. D.【答案】B【解析】【解答】由电路图可知,当开关S、S1闭合,开关S2断开时,R0与Rx串联,电压表测电源两端的电压,即U＝U1，当开关S、S2闭合、S1断开时,R0与Rx串联,电压表测Rx两端的电压,即Ux＝U2，因串联电路中总电压等于各分电压之和，所以,R0两端的电压：U0＝U−Ux＝U1−U2，因串联电路中各处的电流相等，所以，电路中的电流：I＝ ,即，解得：Rx＝。

故答案为：B。

【分析】当开关S、S1闭合，开关S2断开时，R0与R x串联，电压表测电源两端的电压；当开关S、S2闭合、S1断开时，R0与R x串联，电压表测R x两端的电压，根据串联电路的电压特点求出R0两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出R x的阻值.2．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，A不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，B不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，C符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，D不符合要求。

【物理】九年级物理欧姆定律解题技巧讲解及练习题(含答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
