考件编号: 姓名: 准考证号:单位：总成绩表统分人：年月日考件编号: 姓名: 准考证号:单位：试题1、M7475B平面磨床电气控制电路故障检查、分析及排除笔试部分参考答案和评分标准：（1）叙述正反转接触器不会同时通电的原理。
（本题分值5分，错答或漏答一条扣2.5分）考件编号: 姓名: 准考证号:单位：答：1）按下按钮SB4时，接触器KM5接通，工作台退出，接触器KM5的常闭触点断开，保证接触器KM6不会接通；2）同理，按下按钮SB5时，接触器KM6接通，工作台进入，接触器KM6的常闭触点断开，保证接触器KM5不会接通。
（2）简述冲击电钻装卸钻头注意事项。
(本题分值2分，错答或漏答扣2分)答：装卸钻头时，必须用钻头钥匙，不能用其它工具敲打夹头。
（3）简述兆欧表使用注意事项。
(本题分值2分，错答或漏答一条扣0.5分)答：1）正确选用兆欧表规格型号；2）正确接线，3）均匀地摇动手柄；4）待指针稳定下来再读数；5）注意被测电路中的电容；6）注意兆欧表输出高压。
（4）回答三相五线制系统中采用保护接地还是保护接零？(本题分值3分，错答扣3分)答：采用保护接零方式。
评分人：年月日核分人：年月日考件编号: 姓名: 准考证号:单位：试题2、PLC控制三相异步电动机串电阻降压启动装调笔试部分参考答案和评分标准：（1）绘制PLC的I/O接口图和梯形图。
（本题分值5分，每错一处扣1分）考件编号: 姓名: 准考证号:单位：考评员依据具体考核要求，参考运行结果，对I/O接口图和梯形图进行评分。
（2）简述螺丝刀使用注意事项。
(本题分值2分，错答或漏答一条扣1分)答：1）正确选用螺丝刀规格型号；2）螺丝刀压紧螺丝的槽口后旋拧。
（3）简述指针式万用表电阻挡的使用方法。
(本题分值2分，错答或漏答一条扣0.5分) 答：1）预估被测电阻的大小，选择档位；2）调零；3）测出电阻的数值；4）如果档位不合适，更换档位后重新调零和测试。
（4）回答何为安全电压？(本题分值3分，回答错误扣3分)答：加在人体上在一定时间内不致造成伤害的电压。

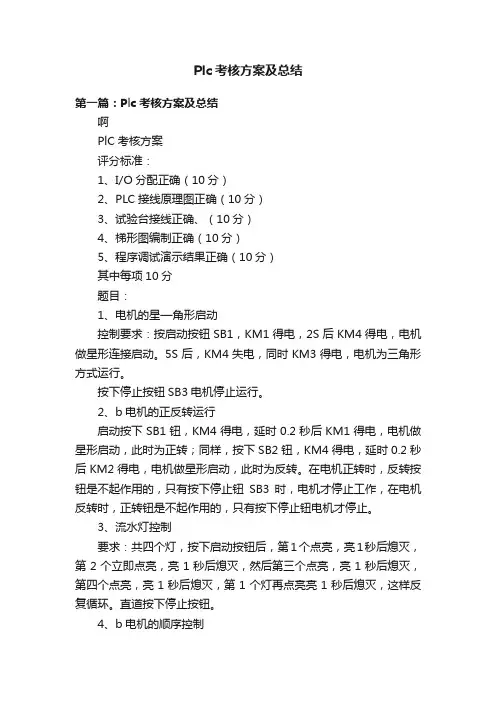

Plc考核方案及总结第一篇：Plc考核方案及总结啊PlC考核方案评分标准：1、I/O分配正确（10分）2、PLC接线原理图正确（10分）3、试验台接线正确、（10分）4、梯形图编制正确（10分）5、程序调试演示结果正确（10分）其中每项10分题目：1、电机的星—角形启动控制要求：按启动按钮SB1，KM1得电，2S后KM4得电，电机做星形连接启动。
5S后，KM4失电，同时KM3得电，电机为三角形方式运行。
按下停止按钮SB3电机停止运行。
2、b电机的正反转运行启动按下SB1钮，KM4得电，延时0.2秒后KM1得电，电机做星形启动，此时为正转；同样，按下SB2钮，KM4得电，延时0.2秒后KM2得电，电机做星形启动，此时为反转。
在电机正转时，反转按钮是不起作用的，只有按下停止钮SB3时，电机才停止工作，在电机反转时，正转钮是不起作用的，只有按下停止钮电机才停止。
3、流水灯控制要求：共四个灯，按下启动按钮后，第1个点亮，亮1秒后熄灭，第2个立即点亮，亮1秒后熄灭，然后第三个点亮，亮1秒后熄灭，第四个点亮，亮1秒后熄灭，第1个灯再点亮亮1秒后熄灭，这样反复循环。
直道按下停止按钮。
4、b电机的顺序控制要求：有一台四级皮带运输机，分别有M1、M2、M3、M4四台电机拖动，其动作顺序如下，启动时按M1、M2、M3、M4间隔1秒顺序启动，停止时按M4、M3、M2、M1顺序间隔1秒顺序停止。
5、加热炉两位控制模拟要求：启动后，当温度显示低于30度时就加热，加热灯点亮。
当温度在30到35度之间时，加热灯熄灭。
当温度高于35度时，报警灯点亮提示工作人员温度过高。
6、抢答器设计：某三路抢答器有3个抢答席和1个主持人。
每个抢答席上各有1个抢答按钮和1盏抢答指示灯。
参赛者在允许抢答时，第一个按下抢答按钮的参赛者的抢答席上的指示灯会亮，且释放抢答按钮后，指示灯仍然亮；此后另外两个抢答席上即使再按下各自的抢答器，指示灯也不会亮。

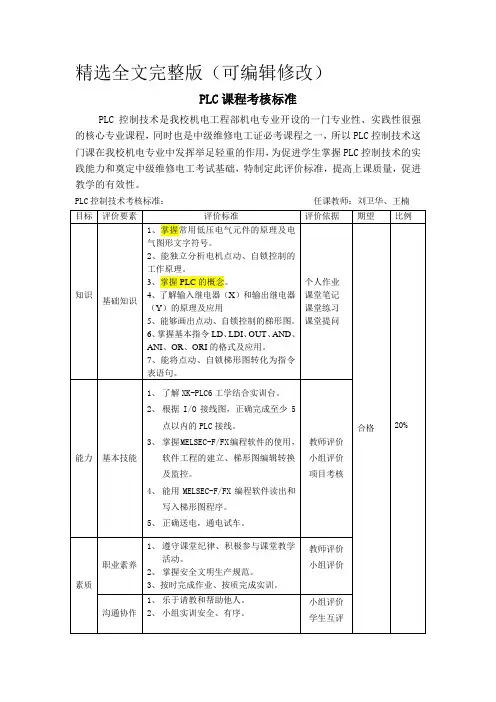

精选全文完整版（可编辑修改）
PLC课程考核标准
PLC控制技术是我校机电工程部机电专业开设的一门专业性、实践性很强的核心专业课程，同时也是中级维修电工证必考课程之一，所以PLC控制技术这门课在我校机电专业中发挥举足轻重的作用，为促进学生掌握PLC控制技术的实践能力和奠定中级维修电工考试基础，特制定此评价标准，提高上课质量，促进教学的有效性。
PLC控制技术考核标准：任课教师：刘卫华、王楠
在这一学年中，不仅在业务能力上，还是在教育教学上都有了一定的提高。
金无足赤，人无完人，在教学工作中难免有缺陷，例如，课堂语言平缓，语言不够生动，理论知识不够，教学经验不足，组织教学能力还有待提高。
在今后的工作中，我将更严格要求自己，努力工作，发扬优点，改正缺点。
实验1 电机控制程序1：电动机直接启动控制要求：按下启动按钮SB1，接触器的KM1触头闭合，电动机投入运行状态；按下停止按钮SB2，电动机停止运行。
I/O分配输入输出X0 SB1 Y0 KM1X1 SB2程序2 电机正反转控制要求：按下启动按钮SB1，接触器的KM1触头闭合，电机正向直接启动投入运行，按下停止按钮SB3，电机停止运行；按下启动按钮SB2，接触器KM2的触头闭合，电机反方向直接启动投入运行，按下停止按钮SB3，电机停止运行。
I/O分配输入输出X0 SB1 Y0 KM1X1 SB2 Y1 KM2X2 SB3程序3 电机Y—△启动控制要求：按下启动按钮SB1，接触器的KM1、KMY触头闭合,电机启动，2S后KMY断开，K M△接通，电机进入正常运行状态，完成Y—△启动过程。
按下停止按钮，电机停止运行。
I/O分配输入输出X0 SB1 Y0 KM1X1 SB2 Y1 KMYY2 K M△实验2 八段数码显示、天塔之光程序1 抢答器实验控制要求：一个四组抢答器，任一组抢先按下按键后，显示器能及时显示该组的编号并使蜂鸣器发出响声（蜂鸣器响2S后停止），同时锁住抢答器，其它组此时按键无效；按下复位开关后，进行下一轮抢答。
（注：X1～X4为外接点动按钮，A—G为七段译码器）I/O分配输入输出X0 复位开关Y0 H(蜂鸣器)X1 按键1 Y1 AX2 按键2 Y2 BX3 按键3 Y3 CX4 按键4 Y4 DY5 EY6 FY7 G程序2 优先级别判断控制要求：在七段译码器上显示在一段时间t内已按过的按键的的最大号数，并使蜂鸣器发出响声（蜂鸣器响2S后停止），即在时间t内按键按下后，PLC自动判断其键号大于还是小于前面按下的键号，若大于，则按下此时显示的键号；若小于，则原键号不变。
如果键按下的时刻与复位的时刻之间相差时间超过t，则不管键号为多少，均无效。
复位键按下后，方可重新键入号码。
（注：时间t为程序内设定）I/O分配（A—G为七段译码器）输入输出X0 复位开关Y0 H(蜂鸣器)X1 按钮1 Y1 AX2 按钮2 Y2 BX3 按钮3 Y3 CX4 按钮4 Y4 DY5 EY6 FY7 G程序3 数值运算控制要求：从模拟拨码器A1、A2分别输入1位BCD码，将这两位BCD码相加，并显示结果在七段译码器上，若有进位，则使显示器的小数点亮。
TVT-90HC可编程序控制器训练装置1#实验板训练实例控制实例一（中级）一、控制要求：某机床上有两台三相交流异步电动机，M1为油泵电机，由KM1控制接通，M2为主拖动电机，由KM2控制接通。
1、工作过程：按下启动按钮SB1，首先M1运行，延时10秒后M2运行。
按下停止按钮SB2，如果M2还没有运行，则M1立即停止；如果M2已经运行，则M2立即停止，M1延时5秒以后停止。
2、报警及保护为了保证电动机的安全，每台电动机均安装了热保护继电器，在任何时候，M1和M2中的任何一台电动机发生过载（FR1和FR2动作），两台电动机立即停止运行，同时报警指示灯HL1以1Hz的频率闪烁。
按下报警解除按钮SB3，报警指示灯熄灭。
控制实例二（中级）一、控制要求：某机床上有两台三相交流异步电动机，M1为油泵电机，由KM1控制接通，M2为主拖动电机，由KM2控制接通。
1、工作过程：按下启动按钮SB1，首先M1运行，延时10秒后M2运行。
按下停止按钮SB2，如果M2还没有运行，则M1立即停止；如果M2已经运行，则M2立即停止，M1延时5秒以后停止。
2、报警及保护为了保证电动机的安全，每台电动机均安装了热保护继电器。
如果M1电机的热保护继电器FR1动作，两台电动机立即停止运行；如果M2电机的热保护继电器FR2动作，则M2立即停止运行，M1延时5秒以后停止。
当FR1或FR2动作，报警指示灯HL1以1Hz的频率闪烁。
按下报警解除按钮SB3，报警指示灯熄灭。
控制实例三（中级）一、控制要求：某机床上有两台三相交流异步电动机，M1为油泵电机，由KM1控制接通，M2为主拖动电机，由KM2控制接通。
1、工作过程：（1）当运行模式开关SA0置于手动模式下，按钮SB1用来控制M1点动运行，即按下SB1，M1运行，松开SB1，M1停止；按钮SB2用来控制M2点动运行，即按下SB2，M2运行，松开SB2，M2停止。
在此模式下，按钮SB3，SB4不起任何作用。

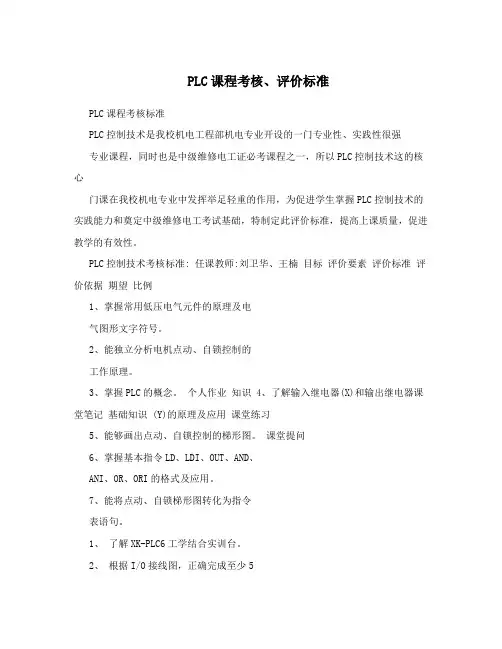

PLC课程考核、评价标准PLC课程考核标准PLC控制技术是我校机电工程部机电专业开设的一门专业性、实践性很强专业课程，同时也是中级维修电工证必考课程之一，所以PLC控制技术这的核心门课在我校机电专业中发挥举足轻重的作用，为促进学生掌握PLC控制技术的实践能力和奠定中级维修电工考试基础，特制定此评价标准，提高上课质量，促进教学的有效性。
PLC控制技术考核标准: 任课教师:刘卫华、王楠目标评价要素评价标准评价依据期望比例1、掌握常用低压电气元件的原理及电气图形文字符号。
2、能独立分析电机点动、自锁控制的工作原理。
3、掌握PLC的概念。
个人作业知识4、了解输入继电器(X)和输出继电器课堂笔记基础知识 (Y)的原理及应用课堂练习5、能够画出点动、自锁控制的梯形图。
课堂提问6、掌握基本指令LD、LDI、OUT、AND、ANI、OR、ORI的格式及应用。
7、能将点动、自锁梯形图转化为指令表语句。
1、了解XK-PLC6工学结合实训台。
2、根据I/O接线图，正确完成至少5点以内的PLC接线。
20% 合格 3、掌握MELSEC-F/FX编程软件的使用，教师评价能力基本技能软件工程的建立、梯形图编辑转换小组评价及监控。
项目考核4、能用MELSEC-F/FX编程软件读出和写入梯形图程序。
5、正确送电，通电试车。
1、遵守课堂纪律、积极参与课堂教学教师评价活动。
职业素养小组评价 2、掌握安全文明生产规范。
3、按时完成作业、按质完成实训。
素质1、乐于请教和帮助他人。
小组评价2、小组实训安全、有序。
学生互评沟通协作目标评价要素评价标准评价依据期望比例1、掌握常用低压电气元件的原理及电气图形文字符号。
2、能独立分析继电控制电路中典型控制电路的工作原理。
3、掌握PLC的概念。
4、熟悉PLC各模块的功用，重点掌握输入模块和输出模块的原理、结构及应用。
个人作业知识5、掌握输入继电器(X)、输出继电器(Y)、课堂笔记目标基础知识定时器(T)、计数器(C)、辅助继电器课堂练习 (M)的功能及软元件的使用。

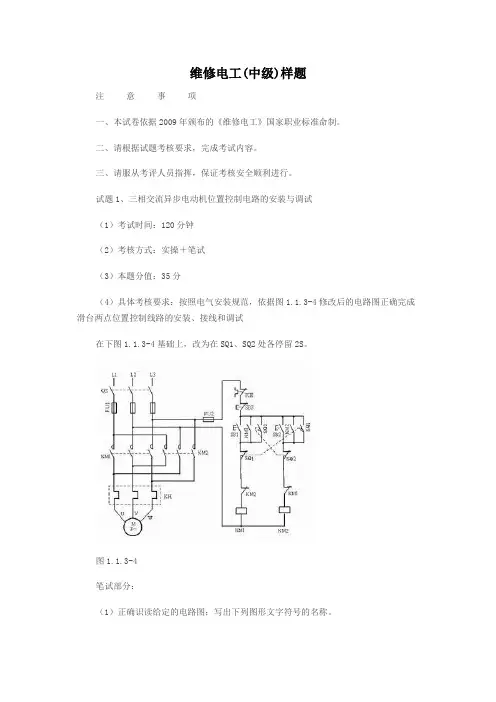

维修电工(中级)样题注意事项一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。
试题1、三相交流异步电动机位置控制电路的安装与调试（1）考试时间：120分钟（2）考核方式：实操＋笔试（3）本题分值：35分（4）具体考核要求：按照电气安装规范，依据图1.1.3-4修改后的电路图正确完成滑台两点位置控制线路的安装、接线和调试在下图1.1.3-4基础上，改为在SQ1、SQ2处各停留2S。
图1.1.3-4笔试部分：（1）正确识读给定的电路图；写出下列图形文字符号的名称。
QS（）；FU1（）；KM1（）；SQ1（）；SB1（）。
（2）正确使用工具；简述剥线钳使用注意事项。
答：（3）正确使用仪表；简述钳形电流表的使用方法。
答：（4）安全文明生产，回答在邻近可能误登的架构或梯子上，应悬挂什么文字的标示牌？答：操部作分：（5）按照电气安装规范，依据重新绘制的图纸正确完成滑台两点位置控制线路的安装和接线；（6）通电试运行。
控制电路图绘制在此处：试题2、PLC控制三相异步电动机启动装调（1）考试时间：120分钟（2）考核方式：实操＋笔试（3）本题分值：35分（4）具体考核要求：按照电气安装规范，依据图2.1.3-1主电路和绘制的I/O接线图正确完成PLC控制电动机启动线路的安装、接线和调试。
图2.1.3-1笔试部分：（1）正确识读给定的电路图；将控制电路部分改为PLC控制，在答题纸上正确绘制PLC的I/O口（输入/输出）接线图并设计PLC梯形图。
（2）正确使用工具；简述电烙铁使用注意事项。
答：（3）正确使用仪表；简述指针式万用表电阻挡的使用方法。
答：（4）安全文明生产，回答在室外地面高压设备四周的围栏上悬挂什么内容的标示牌？答：操部作分：（5）按照电气安装规范，将控制电路部分改为PLC控制，依据图2.1.3-1主电路和绘制的I/O接线图正确完成PLC控制电动机启动线路的安装和接线；（6）正确编制程序并输入PLC中；（7）通电试运行。

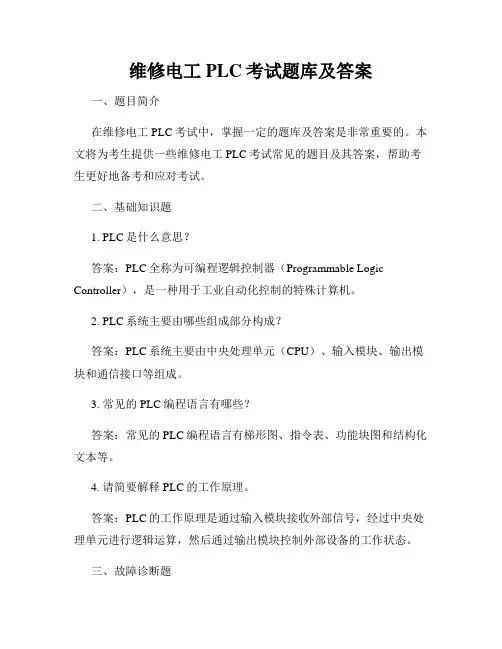

维修电工PLC考试题库及答案一、题目简介在维修电工PLC考试中，掌握一定的题库及答案是非常重要的。
本文将为考生提供一些维修电工PLC考试常见的题目及其答案，帮助考生更好地备考和应对考试。
二、基础知识题1. PLC是什么意思？答案：PLC全称为可编程逻辑控制器（Programmable Logic Controller），是一种用于工业自动化控制的特殊计算机。
2. PLC系统主要由哪些组成部分构成？答案：PLC系统主要由中央处理单元（CPU）、输入模块、输出模块和通信接口等组成。
3. 常见的PLC编程语言有哪些？答案：常见的PLC编程语言有梯形图、指令表、功能块图和结构化文本等。
4. 请简要解释PLC的工作原理。
答案：PLC的工作原理是通过输入模块接收外部信号，经过中央处理单元进行逻辑运算，然后通过输出模块控制外部设备的工作状态。
三、故障诊断题1. 在PLC控制电路中，当输出无法正常工作时，可能的故障原因有哪些？答案：可能的故障原因包括输出模块故障、输出继电器损坏、输出接触点接触不良等。
2. 当PLC控制电路无法上电时，可能的故障原因有哪些？答案：可能的故障原因包括电源故障、输入模块故障、电路接线错误等。
3. 当PLC输出的信号与预期信号不符时，可能的故障原因有哪些？答案：可能的故障原因包括程序错误、逻辑电路设计错误、输入信号错误等。
四、实际应用题1. 使用PLC编程实现一个物料输送系统的自动控制，输入有一个启动按钮和一个停止按钮，输出为马达的启停控制信号。
答案：(1) 梯形图编程示例：(2) 结构化文本编程示例：IF 按钮1 = 1 AND 按钮2 = 0 THEN马达启动ELSE IF 按钮1 = 0 AND 按钮2 = 1 THEN马达停止END IF2. 使用PLC编程实现一个温度控制系统，当温度超过一定阈值时触发报警信号。
答案：(1) 梯形图编程示例：(2) 结构化文本编程示例：IF 温度 > 阈值 THEN报警信号 = 1ELSE报警信号 = 0END IF五、总结本文提供了一些维修电工PLC考试常见的题目及其答案，帮助考生更好地备考和应对考试。

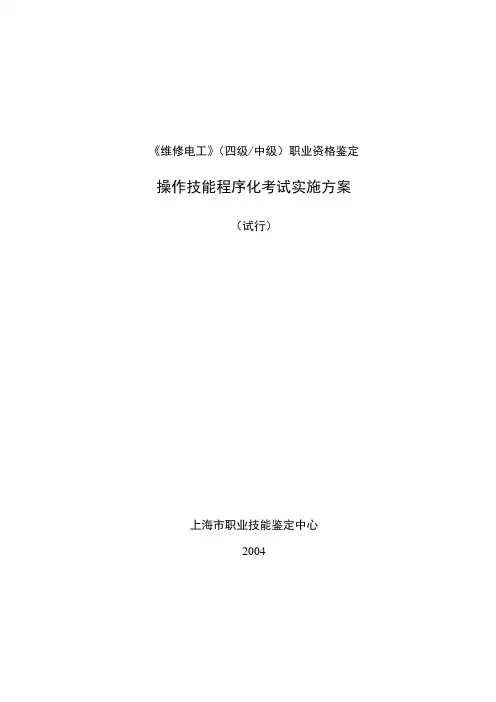

《维修电工》（四级/中级）职业资格鉴定操作技能程序化考试实施方案
（试行）
上海市职业技能鉴定中心
2004
操作技能程序化考试实施方案验收表
②鉴定项目一览表
③试题一览表
④试题、考位、考评员、工作人员配置表
⑤分组轮转表（若不采用分组轮转方式，则另用图表、文字作说明）
⑥考生现场通知单（样式）
⑦电脑计分统计要求
⑧其它（视职业属性选择）
附件1
《维修电工》（四级/中级）操作技能鉴定流程
维修电工（四级/中级）操作技能鉴定
维修电工（四级/中级）操作技能鉴定
维修电工（四级/中级）操作技能鉴定
维修电工（四级/中级）操作技能鉴定
分组轮转表
维修电工（四级/中级）操作技能鉴定
考生现场通知单
维修电工（四级/中级）操作技能鉴定
电脑计分统计要求
1、评分表配分一览
2、每个试题的评分表含若干个评分项目，由考评员对每个评分项目，按评分细则评定等级（A、B、
C、D）。
3、计算每个试题的得分：
对每个考生，将每个试题的评分表中各评分项目的评定等级（A、B、C、D）输入电脑。
试题得分＝∑（评分项目配分×等级比值）（试题得分为百分制）
4、计算每个考生的得分：
考生得分＝（试题1得分＋试题2得分＋试题3得分）÷3 （考生得分有小数时，上靠进位到个位数）。
1.用PLC实现三相交流异步电动机Y―△启动按下启动按钮SB1时，接触器KM1、KM2的常开触点闭合，电动机以Y形接法启动。
5秒后， KM1的常开触点断开，接触器KM3的常开触点闭合，电动机以△形接法运转。
按下停止按钮SB22.用PLC实现三相交流异步电动机的正反转按下正转按钮SB1时，接触器KM1接通，电动机开始正转运行；按下反转按钮SB2时，接触器KM2接通，电动机为反转运行。
在运行过程中，可按下按钮SB1或SB2进行转向切换，但在电动机开始正转或反转运行起始的4秒内是不允许进行转向切换的，即使按下按钮SB1或SB2也不起作用，电动机仍然保持原来的旋转方向不变，只有在电动机正转或反转运行了4秒后才能进行转向切换。
当按下停止按钮SB33.用PLC实现水塔水位的自动控制水塔上设有4个液位传感器，安装位置如上图所示从低到高依次分别为SQ1、SQ2、SQ3、SQ4。
凡液位高于传感器安装位置则传感器接通（ON），液位低于传感器安装位置时则传感器断开（OFF）。
其中SQ2和SQ3作为水位控制信号，而SQ1和SQ4可在SQ2或SQ3失灵后发出报警信号，起到保护作用。
使用水泵将水池里的水抽到水塔上。
按下启动按钮SB1后，水泵M开始运行，直到收到SQ3信号并保持2秒以上，确认水位到达高液位时停止运行；当水塔水位下降到低液位即SQ2接通时则重新开启水泵M。
一旦SQ3失灵，则水位会继续上升到SQ4位置，此时SQ4发出信号，立即点亮高液位报警指示灯并停止工作（除报警指示灯外其它所有的输出全部切断）；而若SQ2一旦失灵，则在收到SQ1信号时立即点亮低液位报警指示灯并停止工作。
按下启动按钮SB1时将报警指示灯复位，并可重新开始正常工作。
运行过程中按下停止按钮SB24.用PLC实现装卸料小车的自动控制小车初始位置在原点即1号仓（限位开关SQ1被压）。
按启动按钮SB1后，小车在装料3秒后由1号仓向前送料到2号仓，碰到限位开关SQ2后停留（卸料）4秒，然后向后返回到1号仓，碰到限位开关SQ1后停车，然后重复上述工作过程，直到按下停止按钮SB2，小车立即停止。
