日立电梯电气和故障代码说明审批稿

日立电梯故障代码日立电梯作为国际知名的电梯品牌，其产品在国内外都有广泛的应用，但是由于种种原因，使用电梯时难免会出现一些故障，因此了解日立电梯故障代码是非常有必要的。

本文将为您详细介绍日立电梯故障代码及其解决方法。

故障代码分类日立电梯故障代码主要分为以下五类：1. 电气类故障代码E Д ##/ E Д ##SP / E Д ##DP这种故障代码主要表示电器操作板子的异常，比如按键失灵、显示屏出现问题、岛屿模块出现异常等等。

这时候用户可以先检查电路是否接触良好，如果还不能解决问题，就建议联系专业的电梯维修公司进行处理。

2. 机械类故障代码F 次数 ##/ F 等级这种故障代码主要与电机、齿轮、刹车、导轨等机械部件有关，会影响电梯的运行和停止。

当出现这种故障代码时，用户可以检查机器房门是否能正常关闭，紧急制动器是否解除，底坑的距离是否合适，机器房门上的安全穿越器是否损坏等等，如果仍然无法解决，需要进行专业维修。

3. 速度故障代码E 速这种故障代码主要表示电梯的速度异常，可能是控制回路出了问题、电机温度太高、油门控制器故障等等原因。

这时候用户可以先检查电源电压是否正常，也可以检查电机转子是否短路或开路，如果不能解决需要寻求专业帮助。

4. 通信类故障代码E 通##/E_ P1这种故障代码主要与电梯的通信系统有关，包括电梯本地的通信调试，也包括与电梯门体、监控系统等通信。

如果出现这种故障，用户可以检查通信线路是否松动或损坏，再检查电梯监控系统是否正常，如果不能解决，也需要联系专业维修人员。

5. 其他故障代码E D2#0这种故障代码与特定功能有关，比如关门延时、开门保持、限速器、升降机门刀等。

如果出现这种故障，用户可以先检查是否正常使用，同时保持注意安全，如果还不能解决，建议寻求专业帮助。

故障排除处理1. 电气类故障代码如果出现电气类故障代码，可以先尝试关闭电梯电源再重新打开，如果仍然无法解决，需要检查主板和控制板是否有松动或破损的连接器，重新连接需要连接的地方后再尝试开机。

日立电梯故障代码及说明10 主微机故障11 副微机故障12 运行接触器短接故障13 抱闸接触器短接故陪障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死18 双重输入异常…20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障39 抱闸接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障E101 加速运行过电流硬件过流：大于额定电流2.5倍软件过流：大于额定电流2.4倍误差±5%E102 减速运行过电流E103 恒速运行过电流E104 加速运行过电压软件：母线：厂家参数0~999V可调，出厂值7 60V硬件母线滞环，范围780V~820V误差±5% 直流母线电压检测误差±3%E105 减速运行过电压E106 恒速运行过电压E107 控制电源过电压软件：厂家参数:120.0~130.0% ,出厂值130% 注：控制电源电压检测误差：±5%E108 输入侧缺相输入缺相，相应检测信号为脉冲序列E109 输出侧缺相输出缺相在运行时检测，输出电流大于33.3%额定时才检测E110 功率模块故障功率模块过流、过热、欠压E111 功率模块散热器过热模块检测点温度：83℃（含）以上；温度检测误差：±5摄氏度E112 未使用E113 驱动器过载电流超过保护起始点E114 电机过载电流超过保护起始点E115 未使用E116 E2PROM读写故障读写过程中出现校验错误E117 未使用E118 接触器未吸合在控制和主回路电源上电后，在正常的工作的电压下，存在接触器吸合指令时，未检测到接触器辅助触点吸合信号E119 电流检测电路故障电流检测电路异常E120 CPU错误双DSP之间spi 通讯异常E121 未使用E122 未使用E123 键盘E2PROM读写错误键盘读写EEPROM出错或DSP要求读取的数据不符E124 调谐错误参数调谐过程出现异常E125 编码器故障编码器断线检测保护E126 未使用E127 制动单元故障制动单元故障E128 参数设定出错电机额定参数设置不当，与变频器额定参数相差很大E129 未使用E130 电梯超速运行速度大于电梯额定速度1.2倍E131 输入输出故障输入输出故障1. 距离控制运行过程中有检修命令输入2. 距离控制运行过程中有微动平层命令输入，报此故障3. 检修状态下有自学习输入4. 检修状态下有微动平层命令输入E132 不满足最低层运行条件曲线最短减速距离大于最小楼层高度E133 自学习出错层高测定模式出错E134 速度偏差故障运行速度>预定速度7%，持续时间1SE135 未使用E139 双口RAM故障变频副微机对DPRAM中数据读写过程中判断，有异常则报故障；主微机在双口RAM中的正常标志超过80毫秒没有刷新E140 主微机68376故障硬件反馈主微机68376有故障信号QIN GANG2011-8-21。

日立电梯故障代码在处理电梯设备故障的时候，都会根据其独有的电梯故障码进行相关检测维修。

下面介绍一下日立电梯的故障代码。

开启分步阅读模式日立电梯故障代码0110 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障0237 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障0360 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出0481 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障本页搜狗指南内容仅供参考，请您根据自身实际情况谨慎操作。

尤其涉及您或第三方利益等事项，请咨询专业人士处理。

1 0 您已经“”过啦~分享到日立电梯故障代码日立电梯故障代码10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障日立电梯故障代码37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障日立电梯故障代码60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出日立电梯故障代码81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障01/04日立电梯故障代码点击目录可快速跳转至页面对应位置•0110 主微机故障 11 副微机故障 12 运行接触器短接故障 14 安全继电器短接故障 15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死 20 抱闸制动器短接故障 21 抱闸制动器断开故障 22 运行速度偏差故障 23 40D继电器故障 25 40G继电器故障 26 程序和数故障 27 重复故障 30 旋转编码器断线故障 32 空转保护 34 厅门锁短接故障 35 轿门锁短接故障•0237 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障 50 高速运行超速 51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障 56 微动平层超速故障 57 微动平层运行超距离 58 速度低故障•0360 层高测定出错 61 运行中DC48V断电 62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警 71 变频门机故障 73 门区运行故障75 SCLB板通讯故障 77 自救运行过多78 SLCC板通讯故障 80 运行中厅门锁断开检出•0481 检修状态异常82 微动平层超时故障 85 微动平层感应器故障 86 电梯开门超时故障 87 电梯关门超时故障 88 运行中轿门锁断开检出 89 变频微机设置为键盘控制模式 90 群控/并联通讯异常 91 电源瞬时停电检出 92 停电自救运行 93 电梯自救运行 94 称重传感器故障。

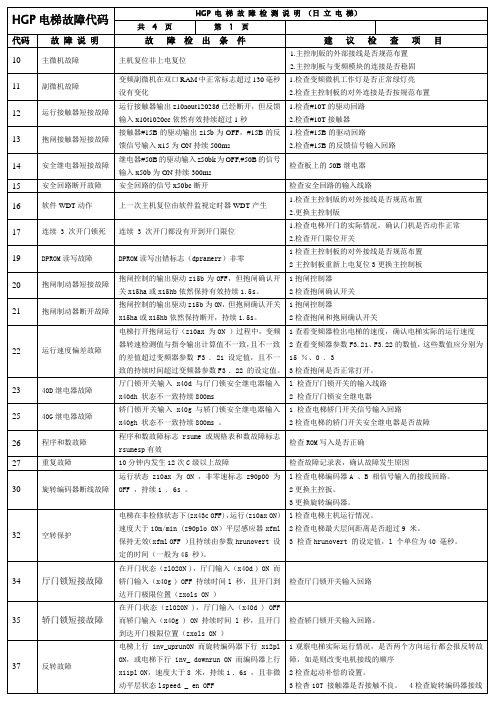

日立HGP电梯主板驱动故障代码共4 页第 1 页代码故障说明故障检出条件建议检查项目10主微机故障主机复位非上电复位1.主控制版的外部接线是否规范布置2.主控制板与变频模块的连接是否稳固11副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1.检查变频微机工作灯是否正常绿灯亮2.检查主控制板的对外连接是否按规范布置12运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1.检查#10T的驱动回路2.检查#10T接触器13抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15为ON持续500ms1.检查#15B的驱动回路2.检查#15B的反馈信号输入回路14安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms检查板上的50B继电器15安全回路断开故障安全回路的信号x50bc断开检查安全回路的输入线路16软件WDT动作上一次主机复位由软件监视定时器WDT产生1.检查主控制版的对外接线是否规范布置2.更换主控制版17连续 3 次开门锁死连续 3 次开门都没有开到开门限位1.检查电梯开门的实际情况，确认门机是否动作正常2.检查开门限位开关19DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关21抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

1抱闸控制器2检查抱闸和抱闸确认开关22运行速度偏差故障电梯打开抱闸运行（z10ax 为ON ）过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3 . 21 设定值，且不一致的持续时间超过变频器参数F3 . 22 的设定值。

日立HGE-Ⅲ故障代码说明故障代码故障名称保护设定点建议对策E010 [A1 级] 主微机系统错误主微机运行时发生总线错误或地址错误1) 刷新程序2) 排除外部强干扰源3) 寻求厂家帮助E011 [A1 级] 主微机检测到变频微机故障软件：变频微机在双口RAM中的正常标志超过80毫秒没有变化硬件：变频微机的硬件故障信号输出排除变频器侧故障，确认变频微机工作指示灯处于绿灯亮状态E012 [A1 级] 运行接触器短接故障运行接触器的驱动输出断开但运行接触器的辅助触点输入仍然接通，时间持续超过1秒。

1) 检查运行接触器的驱动回路2) 检查运行接触器及其反馈回路E013 [A1 级] 抱闸接触器短接故障抱闸接触器的驱动输出断开但抱闸接触器的辅助触点输入仍然接通，时间持续超过0.5秒1) 检查抱闸接触器的驱动回路2) 检查抱闸接触器及其反馈信号回路E014 [A1 级] 安全继电器短接故障安全回路输入断开或控制板上安全继电器的驱动输出断开，但安全继电器的触点仍未断开，时间持续超过300毫秒检查控制柜的安全继电器状态E015 [A1 级] 安全回路断开检测到安全回路输入断开检查安全回路的输入线路E016[A1 级] WDT动作看门狗超时1) 排除外部强干扰源2) 寻求厂家帮助E017 [A1 级] 连续3次平层开门锁死连续3次平层的开门动作都检测到开门锁死故障，每次平层尝试3次失败才运行到其他层尝试1) 检查电梯开门的实际情况，确认门机是否动作正常2) 检查开门极限开关E018[A1 级]备用备用备用E019 [A1 级] 主微机检测到DPRAM的连续3次读写故障上电后对DPRAM中相关单元读写验证，有异常确认3次，然后报故障1) 除外部强干扰源2) 寻求厂家帮助E020 [A1 级] 抱闸制动器短接故障抱闸控制的输出驱动断开，但抱闸确认开关仍然保持有效持续1.5s1) 检查抱闸控制器2) 检查抱闸确认开关E21[A1 级] 抱闸制动器断开故障抱闸控制的输出驱动有效，但抱闸确认开关仍然保持断开，持续1.5s。

日立电梯GVF-3故障代码10 主微机故障11 副微机故障12 运行接触器短接故障13 抱闸接触器短接故障14 安全继电器短接故障15 安全回路断开16 软件WDT动作17 连续3次开门锁死18 双重输入异常20 抱闸制动器短接故障21 抱闸制动器断开故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错38 运行接触器断开故障39 抱闸接触器断开故障41 低速运行超速42 50B继电器断开故障64 电梯端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SCLC板通讯异常80 运行中厅门锁断开检出日立YPVF电梯故障代码说明TCD 10 50B继电器ON之故障TCD 11 10T接触器ON,OFF之故障TCD12 15B接触器ON，OFF故障TCD13 运行方式输入信号出错TCD14 正负双电源基本电压出错TCD15 另一电脑故障（对本身而言）TCD16 主，副电脑并行通讯出错TCD17 SDA通讯不正常TCD20 二重输入缓冲器故障TCD21 超额电流TCD22 过高电压TCD26 规格表出错。
