数据流图数据流图数据流图是结构化分析⽅法中使⽤的⼯具,它以图形的⽅式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是⼀种功能模型。
数据流图英⽂缩写DFD（Data Flow Diagram）它是描绘信息流和数据从输⼊移动到输出的过程中所经受的变换。
数据流图从数据传递和加⼯的⾓度，以图形的⽅式刻画数据流从输⼊到输出的移动变换过程。

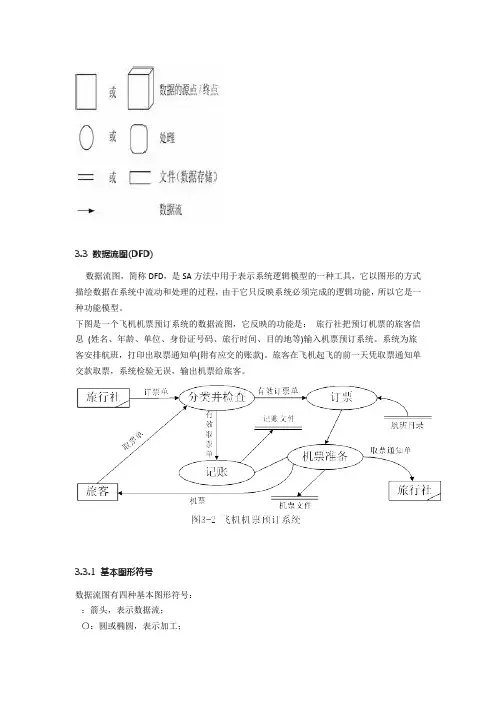

数据流图的基本图形元素有：（1）数据流（2）加⼯（处理）（3）⽂件（数据存储）（4）数据池（数据源或终点）数据流图-定义数据流程图表⽰求解某⼀问题的数据通路。
同时规定了处理的主要阶段和所⽤的各种数据媒体。
数据流程图包括：a．指明数据存在的数据符号，这些数据符号也可指明该数据所使⽤的媒体；b．指明对数据执⾏的处理的处理符号，这些符号也可指明该处理所⽤到的机器功能；c．指明⼏个处理和（或）数据媒体之间的数据流的流线符号；d．便于读、写数据流程图的特殊符号。
在处理符号的前后都应是数据符号。
数据流程图以数据符号开始和结束（除9．4规定的特殊符号外）数据流图-DFD 主要图形元素数据流图有四种基本图形符号：-->：箭头，表⽰数据流；〇：圆或椭圆，表⽰加⼯；= ：双杠，表⽰数据存储；□：⽅框，表⽰数据的源点或终点。
数据流图-数据流数据流是⼀组数据。
在数据流图中数据流⽤带箭头的线表⽰，在其线旁标注数据流名。
在数据流图中应该描绘所有可能的数据流向，⽽不应该描绘出现某个数据流的条件。
加⼯（处理）在数据流图中加⼯⽤圆圈表⽰，在圆圈内写上加⼯名。
⼀个处理框可以代表⼀系列程序、单个程序或者程序的⼀个模块。
数据流图数据流图-加⼯（处理）在数据流图中加⼯⽤圆圈表⽰，在圆圈内写上加⼯名。
⼀个处理框可以代表⼀系列程序、单个程序或者程序的⼀个模块。
数据流图-⽂件（数据存储）是按照某种规则组织起来的、长度不限的数据。
在数据流图中⽂件⽤⼀直线表⽰，在线段旁注上⽂件名。
⼀个数据存储也并不等同于⼀个⽂件，它可以表⽰⼀个⽂件、⽂件的⼀部分、数据库的元素或记录的⼀部分等；数据流图-数据池（源点和终点）在数据流图中⽤⽅框表⽰，在框内写上相应的名称。
