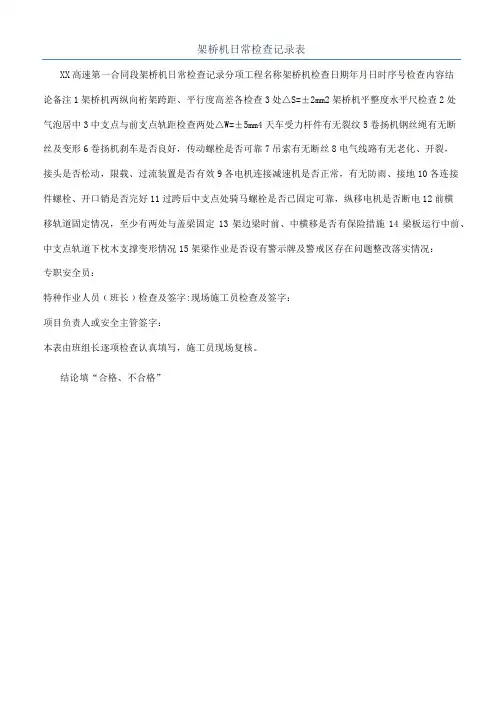

架桥机日常检查记录表
XX高速第一合同段架桥机日常检查记录分项工程名称架桥机检查日期年月日时序号检查内容结
论备注1架桥机两纵向桁架跨距、平行度高差各检查3处△S=±2mm2架桥机平整度水平尺检查2处
气泡居中3中支点与前支点轨距检查两处△W=±5mm4天车受力杆件有无裂纹5卷扬机钢丝绳有无断
丝及变形6卷扬机刹车是否良好，传动螺栓是否可靠7吊索有无断丝8电气线路有无老化、开裂，
接头是否松动，限载、过流装置是否有效9各电机连接减速机是否正常，有无防雨、接地10各连接
件螺栓、开口销是否完好11过跨后中支点处骑马螺栓是否已固定可靠，纵移电机是否断电12前横
移轨道固定情况，至少有两处与盖梁固定13架边梁时前、中横移是否有保险措施14梁板运行中前、中支点轨道下枕木支撑变形情况15架梁作业是否设有警示牌及警戒区存在问题整改落实情况：
专职安全员：
特种作业人员﹙班长﹚检查及签字:现场施工员检查及签字：
项目负责人或安全主管签字：
本表由班组长逐项检查认真填写，施工员现场复核。
结论填“合格、不合格”。
架桥机安全监控系统试验验证记录SGTJ/JJ.QAQXX 记录编号个工作循环后，调取相关视频的信息，查看这些状态的信息应完整保存。
32系统综合误差起重量综合误差起重量的误差不大于5%33幅度综合误差幅度不大于5%34起重力矩综合误差起重力矩不大于5%35连续作业系统按照其工作循环能连续作业16小时或工作循环次数不少于20次，并能实时记录。
通过调取试验后的记录，查看相关的记录，验证系统的连续作业能力。
36信息采集和储存实时性在做空载实验时，现场验证系统具有起重机械作业状态的实时显示功能，能以图形、图像、图标和文字的方式显示起重机械的工作状态和工作参数。
待试验结束后，调取保存的记录，验证起重机械运行状态及故障信息有实时记录功能。
检查系统存储的数据信息或图像信息应包含数据或图像的编号，时间和日期与试验的数据应一致。
37扫描周期查看系统实际程序的扫描周期应不大于100ms。
38存储时间根据设备的使用情况，对于系统工作时间超过30天的起重机械，现场调取之前存储的文件，查看文件的原始完整性和存储情况；存储时间不应少于30个连续工作日。
对于系统工作时间不超过30天的起重机械，现场查阅存储的文件，计算一个工作循环的时间内储存文件大小，推算出是否能达到标准中所规定的要求，数据存储时间不少于30个连续工作日，视频存储时间不少于72小时。
调取试验过程中存储的数据，检查系统存储的数据信息或图像信息的日期应按照年/月/日/时/分/秒的格式进行存储。
39断电后信息的保存首先检查系统应有独立的电源即UPS电源或电瓶等装置。
现场验证，当起重机械主机电源断电后，系统能持续工作。
调取连续作业的时间内存储的数据，起重机械数据应完整保存。
40历史追溯性调取连续工作一个工作循环过程中存储的所有信息，检查系统存储的数据信息或图像信息应包含数据或图像的编号，时间和日期与试验的数据应一致。
能追溯到起重机械的运行状态及故障报警信息。
注1：表中“”为对应的检验种类中的检验项目；注2：在制造监督检验、安装改造重大维修监督检验中检验项目为“A”类项目。
记录编号：报告编号：架桥机检验原始记录注册代码使用单位检验机构检验日期下次检验日期黔东南州锅炉压力容器检验所共9页第1页使用须知一、本记录适用于架桥机的验收检验；二、本记录应用钢笔填写，字迹应工整，涂改无效；三、本记录中有测试数据要求的项目，应在“检验结果”一栏填写实测或经统计、计算处理后的数据；其他项目在“检验结果”栏中填写要求：合格者，打上“○”；不合格者，打上“×”；无此项目时，划上“/”。
在“结论”一栏中填写要求：合格者打上“○”；不合格者打上“×”；无此项目时，打上“/”。
四、检验所用仪器、设备必须在计量检定有效期内，且精度符合规程附录1中有关规定，并在记录仪器设备栏后面打“√”五、重大技术问题提交全所集体讨论决定；六、发现设备存在缺陷，需要使用单位进行整治，应发出《特种设备检验意见书》通知使用单位，同时告知当地监察机构。
七、按规定的时限出具检验报告。
一般情况下应于现场检验结束后10个工作日内出具《桥（门）式起重机验收检验报告》，大型设备可在30个工作日内出具《桥（门）式起重机验收检验报告》。
八、本记录项目编号中带“※”项为重要项目。
九、填写时要求字迹清楚，更改处检验员须签字确认。
检验工作结束后，此记录与正式报告一道存档。
关于严重事故隐患的界定—摘自国质检法[2003]206号文件“关于实施《特种设备安全监察条例》若干问题的意见”有下列情形之一的，可认定为严重事故隐患：1、使用非法生产特种设备的；2、超过特种设备的规定参数范围使用的；3、缺少安全附件、安全装置，或者安全附件、安全装置失灵而继续使用的；4、使用应当予以报废或者经检验检测判为不合格的特种设备的；5、使用有明显故障、异常情况的特种设备，或者使用经责令改正而未予改正的特种设备的；6、特种设备发生事故不予报告而继续使用的。
共9页第2页架桥机验收检验原始记录共9页第3页共9页第4页共9页第5页共9页第6页共9页第7页共9页第8页共9页第9页。
在空载的条件下，通过按急停 或系统设计的报警信号现场验证 起重机械的各种报警装置的动作系统的报警装置能向起重机 械操作者和处于危险区域的人员 发出清晰的声光报警信号。
当发生故障时，系统不但要报 警，还应能根据设置要求对设备止 停。

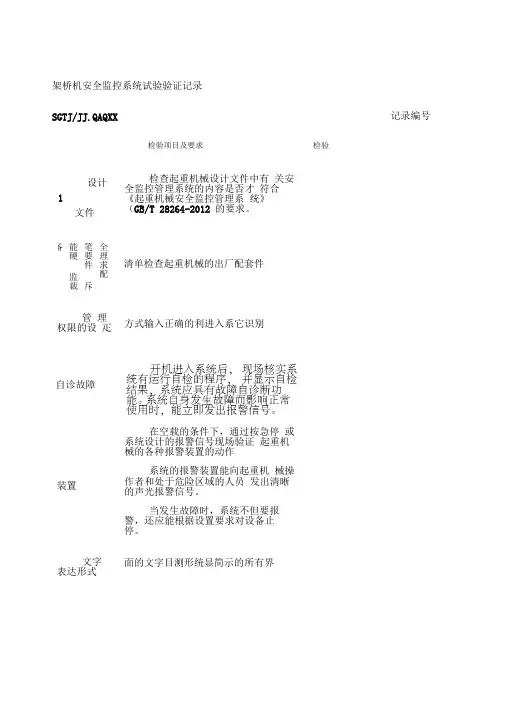

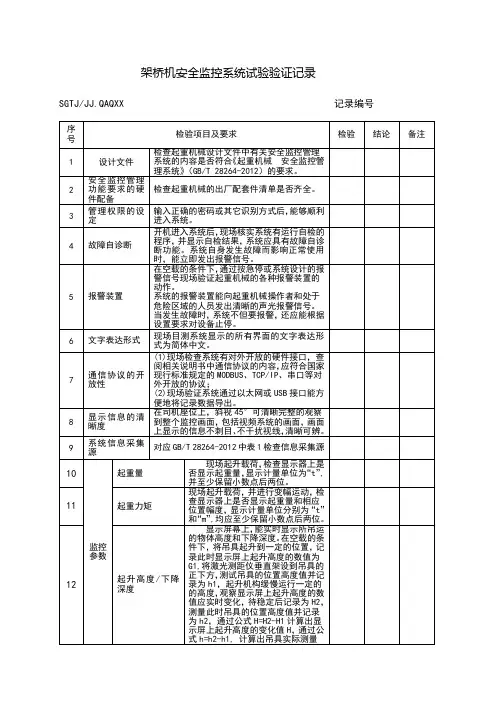

架桥机安全监控系统试验验证记录 SGTJ/JJ.QAQXX 检验项目及要求检验记录编号设计 1文件检查起重机械设计文件中有 关安全监控管理系统的内容是否才 符合《起重机械安全监控管理系 统》（GB/T 28264-2012 的要求。
全理求配 笔要件 斥能硬 监裁备清单检查起重机械的出厂配套件管 理 权限的设 疋 方式输入正确的利进入系它识别自诊故障 文字 表达形式面的文字目测形统显简示的所有界装置的硬件接口，查阅相关说明书中通信协议的内容，应符合国冢现仃标准规定的MODBUS、TCP/IR串口等对外开放的协议；或谧现场验证便统通记录太据导出。
在司机座位上，斜视45。
可清晰完整的观察到整个监控画面一包括视频系统的画面画面上显示的信息不刺目不干扰视线，清晰可辨。
^系 ^统信息采集检查S1G源18164-1011中表1起重量矩起重力起升高度/下降深度高现场起升载荷，检查显示器上是否显示起重量，二示计量单位为“ t ”，并至少保留小数点后两位。
一现场起升载荷，F并进行变幅运动，检查显示器上是否显示起重量和相应位置幅度，显示计量单位分别为“尹和“ m严均应至少保留小数点后两位。
一——_亠能实时显示所吊运的物体高度和下降深度。
在空载的条件下，将吊具起升到一定的位置，记录此时显示屏上起升高仪垂直架设到吊具的正下方，测试吊具的位置高度值并记录为』念起升机构缓慢运仃一疋的的咼度，观祭显示屏上起升高度的数值应“ 实时变化，待稳疋后记录为度值, 式H=H1-H1计算出显清屏. 上起升高度的变化值H,通显示屏幕录为吊h l的位过公通信放性议的开显示信度息的清/、丿、I 'I 八」—丿 I L J|1 15与上的数值应该一致次，H如起重机械的起升咼度、 运行等运行行程可实时显 示。
机械设备验收合格记录1. 背景为了确保机械设备的质量和性能符合预期标准，进行验收是必要的。
本文档旨在记录机械设备验收的过程和结果，以确保设备的合格性。
2. 验收标准验收标准根据设备的类型和用途而定。
验收标准的制定应遵循相关法规和行业规范，并与供应商协商确定。
3. 验收过程3.1 验收前在验收前，准备以下文件和准备工作：- 设备供应商提供的技术规格和性能参数；- 设备的验收标准和程序；- 验收人员的培训和授权文件；- 设备的安装和调试情况报告；- 相关证书和检测报告。
3.2 验收中验收过程应包括以下步骤：1. 核对设备的型号、规格和数量是否与采购合同一致；2. 检查设备的外观和包装是否完好；3. 验证设备的安装和接线是否符合要求；4. 检查设备的各项功能是否正常；5. 进行性能测试，检验设备的性能参数是否符合技术规格；6. 检查设备的附件和配件是否齐全；7. 检查设备的操作和维护手册是否清晰完整；8. 根据验收标准进行其他必要的检查和测试。
3.3 验收结果验收结果分为以下几种情况：- 合格：设备符合验收标准，可以正常使用；- 不合格：设备存在严重缺陷或性能不达标，需要经过维修或调整后重新验收；- 有条件合格：设备符合大部分验收标准，但存在部分不满足要求的情况，需要协商解决。
4. 验收记录验收记录应包括以下内容：- 设备基本信息：包括设备名称、型号、产地等；- 验收时间和地点；- 验收人员的姓名和职务；- 验收过程和结果的详细描述，包括对设备外观、功能、性能等方面的检查和测试结果；- 验收结论及签字。
5. 验收后处理根据验收结果，采取相应的措施：- 合格：将设备投入使用，并做好设备管理和维护工作；- 不合格：通知供应商进行维修或更换设备；- 有条件合格：与供应商协商解决条件不符合的问题，并制定整改计划。
6. 验收的监督和管理验收工作应由专人负责，并建立相应的管理制度。
验收报告和记录应妥善保存，作为设备管理和维护的依据。

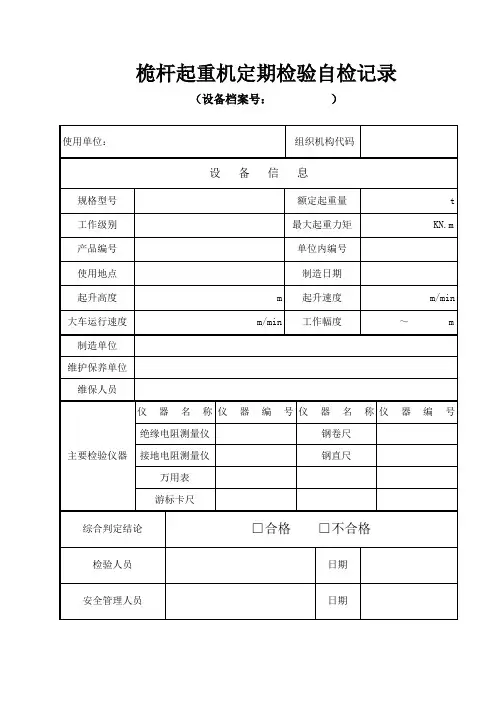

桅杆起重机定期检验自检记录（设备档案号：）使用单位：组织机构代码设备信息规格型号额定起重量t 工作级别最大起重力矩KN.m 产品编号单位内编号使用地点制造日期起升高度m 起升速度m/min 大车运行速度m/min 工作幅度～ m 制造单位维护保养单位维保人员主要检验仪器仪器名称仪器编号仪器名称仪器编号绝缘电阻测量仪钢卷尺接地电阻测量仪钢直尺万用表游标卡尺综合判定结论□合格□不合格检验人员日期安全管理人员日期号记录1B1技术文件审查使用单位应提供：a.上次检验报告；b.使用记录(包括使用状况记录、日常维护保养记录、自检记录、运行故障和事故记录等)应齐全，并存档保管。
2B2作业环境和外观检查(1)额定起重量标志、检验合格标志a.额定起重量（或额定起重力矩）标志应清晰可见；b.按照规定张挂了安全检验合格标志，且标志清晰。
3(2)安全距离、红色障碍灯a. 起重机运动部分与建筑物、设施、输电线的安全距离符合相应标准。
b.总高大于30m的室外起重机，在周围无高于起重机顶尖的建筑物等设施、有可能相碰或者有可能成为飞机起落飞行的危险障碍时，应当设置红色障碍灯，并且有效，障碍灯电源不受起重机停机影响而断电。
4B3司机室检查(1)司机室应配有灭火器和绝缘地板,各操作装置标志完好、醒目；5(2)司机室的固定连接牢固，无明显缺陷，在露天工作设置防风、防雨、防晒等防护装置。
6B4金属结构检查(1)主要受力构件主要受力构件(起重臂、支撑架、吊具横梁)无严重塑性变形。
7(2)金属结构的连接a.金属结构的连接焊缝无明显可见的焊接缺陷。
b.螺栓或销轴等连接无松动，无缺件、损坏等缺陷。
8B5 轨道检查起重机轨道不应出现明显松动，不应有影响其安全运行的明显缺陷。
9B6主要零部件的检查B6.1总的要求：对主要零部件（包括吊具、钢丝绳、滑轮、开式齿轮、车轮、卷筒、环链等）按照相关安全技术规范及其相应标准检查磨损、变形、缺损的情况，并且判断是否达到报废要求。
建筑工程项目架桥机进场验收记录表工程名称：出厂编号：规格型号：
序号验收部位检验项目及要求验收结果1设备信息设备铭牌显示数据信息与随机资料相符；
2钢结构钢结构齐全、无丢失、无变形、开焊、裂纹，结构表面无严重锈蚀，油漆无大面积脱落；
3传动机构电动机、减速机、卷扬机、制动器、回转机构、液压顶升系统部件齐全，无裂纹、变形、严重锈蚀；
4驾驶室结构完整，无损坏，油漆无大面积脱落，操作系统完好；5吊钩钩身无补焊、钻孔现象；
6钢丝绳完好、无断股、断丝不超过规范要求；
7滑轮完好、转动灵活、无卡、塞现象；
8安全装置各限位装置、保险装置齐全、牢固、动作灵敏；
9电气电缆无破损，控制开关无损坏、丢失、开关灵敏；
10油料各部油箱油量、油质符合本机说明书要求，油路畅通无泄漏、堵塞现象；
11其它部件齐全，无损坏；
验收结论
验收人员：
验收时间：年月日。
注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求的用自检人签名：检验员签字：打“x”表示，并做好反工记录；2、注有“★”号的检查项目为重要检查项目。
自检日期：检验日期：注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示。
自检日期：检验日期：注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示；2、注有“★”号的检查项目为重要检查项目。
自检日期：检验日期：注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示。
自检日期：检验日期：（三）大车装配工序检验卡注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示；2、注有“★”号的检查项目为重要检查项目。
自检日期：检验日期：注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示；2、注有“★”号的检查项目为重要检查项目。
自检日期：检验日期：注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示；2、注有“★”号的检查项目为重要检查项目。
自检日期：检验日期：注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示。
自检日期：检验日期：注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示；2、注有“★”号的检查项目为重要检查项目。
自检日期：检验日期：注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示。
自检日期：检验日期：注：1、自检结果不能用数据表示的，符合要求的用打“√”表示，不符合要求自检人签名：检验员签字：的用打“x”表示。

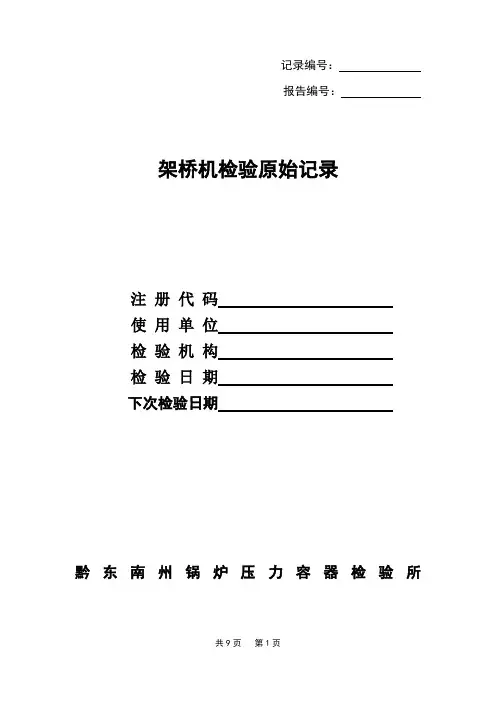

记录编号：
报告编号：
架桥机检验原始记录
注册代码
使用单位
检验机构
检验日期
下次检验日期
黔东南州锅炉压力容器检验所
共9页第1页
使用须知
一、本记录适用于架桥机的验收检验；
二、本记录应用钢笔填写，字迹应工整，涂改无效；
三、本记录中有测试数据要求的项目，应在“检验结果”一栏填写实测或经统
计、计算处理后的数据；其他项目在“检验结果”栏中填写要求：合格者，打上“○”；不合格者，打上“×”；无此项目时，划上“/”。
在“结论”一栏中填写要求：合格者打上“○”；不合格者打上“×”；无此项目时，打上“/”。
四、检验所用仪器、设备必须在计量检定有效期内，且精度符合规程附录1中
有关规定，并在记录仪器设备栏后面打“√”
五、重大技术问题提交全所集体讨论决定；
六、发现设备存在缺陷，需要使用单位进行整治，应发出《特种设备检验意见
书》通知使用单位，同时告知当地监察机构。
七、按规定的时限出具检验报告。
一般情况下应于现场检验结束后10个工作
日内出具《桥（门）式起重机验收检验报告》，大型设备可在30个工作日内出具《桥（门）式起重机验收检验报告》。
八、本记录项目编号中带“※”项为重要项目。
九、填写时要求字迹清楚，更改处检验员须签字确认。
检验工作结束后，此记
录与正式报告一道存档。
关于严重事故隐患的界定
—摘自国质检法[2003]206号文件“关于实施《特种设备安全监察条例》若干问题的意见”
有下列情形之一的，可认定为严重事故隐患：
1、使用非法生产特种设备的；
2、超过特种设备的规定参数范围使用的；
3、缺少安全附件、安全装置，或者安全附件、安全装置失灵而
继续使用的；
4、使用应当予以报废或者经检验检测判为不合格的特种设备
的；
5、使用有明显故障、异常情况的特种设备，或者使用经责令改
正而未予改正的特种设备的；
6、特种设备发生事故不予报告而继续使用的。
共9页第2页
架桥机验收检验原始记录
共9页第3页
共9页第4页
共9页第5页
共9页第6页
共9页第7页
共9页第8页
共9页第9页。
