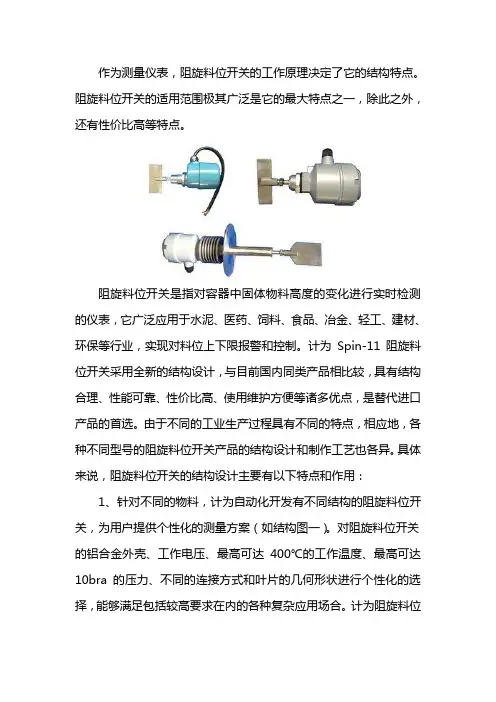

阻旋料位开关的独特结构(附结构图)

作为测量仪表，阻旋料位开关的工作原理决定了它的结构特点。

阻旋料位开关的适用范围极其广泛是它的最大特点之一，除此之外，还有性价比高等特点。

阻旋料位开关是指对容器中固体物料高度的变化进行实时检测的仪表，它广泛应用于水泥、医药、饲料、食品、冶金、轻工、建材、环保等行业，实现对料位上下限报警和控制。

计为Spin-11阻旋料位开关采用全新的结构设计，与目前国内同类产品相比较，具有结构合理、性能可靠、性价比高、使用维护方便等诸多优点，是替代进口产品的首选。

由于不同的工业生产过程具有不同的特点，相应地，各种不同型号的阻旋料位开关产品的结构设计和制作工艺也各异。

具体来说，阻旋料位开关的结构设计主要有以下特点和作用：1、针对不同的物料，计为自动化开发有不同结构的阻旋料位开关，为用户提供个性化的测量方案（如结构图一）。

对阻旋料位开关的铝合金外壳、工作电压、最高可达400℃的工作温度、最高可达10bra的压力、不同的连接方式和叶片的几何形状进行个性化的选择，能够满足包括较高要求在内的各种复杂应用场合。

计为阻旋料位开关所有型号的产品均进行了标准化、精细化、功能化的设计，使得计为阻旋料位开关的产品和服务能够满足不断变化的用户需求。

2、双轴承设计，运行平稳，使用寿命更长。

3、抗震性及防松结构设计，有效避免了零部件松动及脱落，采用了优质不锈钢材料，使阻旋料位开关的抗腐蚀性及耐磨性更为优良。

4、采用了精密的机械式检测结构，微型灵敏减速同步进口电机及可靠的微动开关，保证了产品具有较高的灵敏度和可靠性。

5、机械装置与电路实行真正的分离，检测维护方便，在不用拆装检测结构的情况下即可进行维护和更换，设计更为人性化。

6、整机设计了离合器的过载保护装置，有效避免了叶片受过分外力而损坏电机，同时自动保护装置可以使料位器在料仓有料、叶片旋转受阻时，断电不工作，保护电机且有效延长电机的使用寿命，并不受物料形状、比重、介质、粘附性、温度、粉尘浓度等变化的影响。

阻旋料位开关工作原理
阻旋料位开关是一种常见的用于检测料仓内物料是否已满的装置，它可以使生产部门在不停机的情况下进行必要的料仓报警功能。

它通常利用一种回旋式振动原理，来实现物料的报警功能，并可以实现料仓的连续监测，以保证生产的连续性。

阻旋料位开关的工作原理是：将一个振动电机安装在料仓内，当物料抵达料仓底部时，振动电机会产生振动，并将振动传递到料仓外，通过与之相连的继电器，控制料仓报警器报警。

当物料位置发生变化时，振动电机也会发生变化，从而控制继电器的输出，使料仓报警器报警。

阻旋料位开关的结构主要由振动电机、继电器和报警器三部分组成。

振动电机安装在料仓内，它有一个振子，当料仓内物料抵达料仓底部时，振子会受到物体的重力作用而发生回旋振动。

这种回旋振动会传送到料仓外，然后到达继电器，继电器随之发出信号，控制报警器报警。

当物料位置发生变化时，振动电机也会随之发生变化，从而控制继电器的输出，使料仓报警器报警。

阻旋料位开关的工作特点是：可以永久性的检测料仓内物料的位置，从而及时发出报警，避免物料过多、过少的情况，保证生产的稳定性；可以根据实际情况调整，实
现料仓的连续监测；安装简单，易于操作，并且可以在不停机的情况下进行料仓报警；具有较高的可靠性和精度，可以长期可靠工作。

总之，阻旋料位开关是一种可靠的料仓报警装置，它具有较高的可靠性和精度，可以满足大多数生产场合对料仓报警的要求。

它通过振动原理，检测料仓内物料是否已满，达到报警目的，可以让生产部门在不停机的情况下进行料仓报警功能。

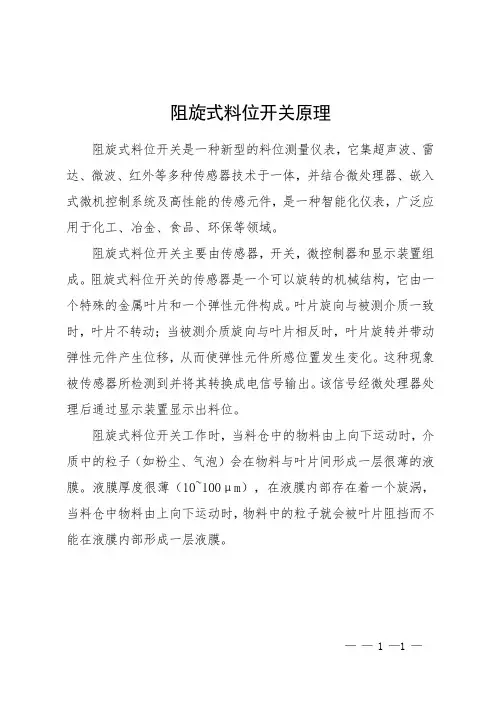

阻旋式料位开关原理
阻旋式料位开关是一种新型的料位测量仪表，它集超声波、雷达、微波、红外等多种传感器技术于一体，并结合微处理器、嵌入式微机控制系统及高性能的传感元件，是一种智能化仪表，广泛应用于化工、冶金、食品、环保等领域。

阻旋式料位开关主要由传感器，开关，微控制器和显示装置组成。

阻旋式料位开关的传感器是一个可以旋转的机械结构，它由一个特殊的金属叶片和一个弹性元件构成。

叶片旋向与被测介质一致时，叶片不转动；当被测介质旋向与叶片相反时，叶片旋转并带动弹性元件产生位移，从而使弹性元件所感位置发生变化。

这种现象被传感器所检测到并将其转换成电信号输出。

该信号经微处理器处理后通过显示装置显示出料位。

阻旋式料位开关工作时，当料仓中的物料由上向下运动时，介质中的粒子（如粉尘、气泡）会在物料与叶片间形成一层很薄的液膜。

液膜厚度很薄（10~100μm），在液膜内部存在着一个旋涡，当料仓中物料由上向下运动时，物料中的粒子就会被叶片阻挡而不能在液膜内部形成一层液膜。

—— 1 —1 —。

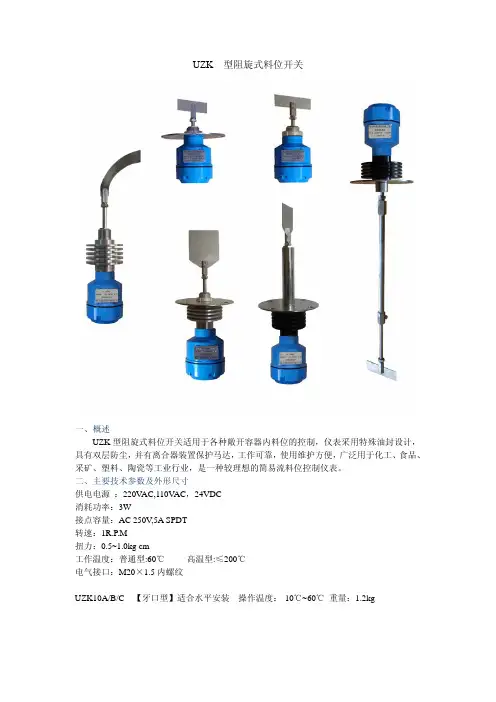

UZK型阻旋式料位开关一、概述UZK型阻旋式料位开关适用于各种敞开容器内料位的控制，仪表采用特殊油封设计，具有双层防尘，并有离合器装置保护马达，工作可靠，使用维护方便，广泛用于化工、食品、采矿、塑料、陶瓷等工业行业，是一种较理想的简易流料位控制仪表。

二、主要技术参数及外形尺寸供电电源：220V AC,110V AC，24VDC消耗功率：3W接点容量：AC250V,5A SPDT转速：1R.P.M扭力：0.5~1.0kg cm工作温度：普通型:60℃高温型:≤200℃电气接口：M20×1.5内螺纹UZK10A/B/C【牙口型】适合水平安装操作温度：-10℃~60℃重量：1.2kgUZK11A/B/C【法兰型】适合水平安装操作温度：-10℃~60℃重量：1.7kgUZK20A/B/C【轴保护管型】适合水平或垂直安装操作温度：-10℃~80℃法兰与叶片全部为SUS304材质重量：1.2kg标准规格：L=250mm(2.2kg)L=500mm(2.5kg)L=750mm(2.8kg)其它规格可订制UZK30A/B/C【轴长可调型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK40A/B/C【高温型】适合水平安装操作温度：Max200℃重量：2.1kgUZK46A/B/C【高温轴长可调型】适合垂直安装操作温度：Max200℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK41A/B/C【高温轴轴保护管型】适合水平或垂直安装操作温度：Max200℃法兰与叶片全部为SUS304材质标准规格：L=250mm(2.6kg)L=500mm(2.9kg)L=750mm(3.2kg)其它规格可订制UZK60A/B/C【钢索型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450mm(2.5kg)L=650mm(2.8kg)L=750mm(3kg)其它规格可订制三、安装使用注意事项1.应避开入料口处安装；2.在颗粒直径大于15mm的块体或距离入料口下部7米以下安装时，应加探头护盖；3.测量粘度较大的粉体时，应从容器的上部向下垂直安装或从侧壁部斜向插入安装。

阻旋式料位开关UZK-10 AC220V一、商品简介阻旋式料位开关螺纹标准型是一种用于固态物料（包含粉状、粒状、块状、胶状等）的物位控制器。

它具有密封性好、过载能力强（具有过载维护）、简洁易装、输出触点容量大等特色。

对于不一样比重的物料可经过调整绷簧的拉力来完成，其触摸物料有些全为不锈钢资料。

阻旋开关在化工、塑料、水泥、制药、饲料、食物等职业得到了广泛的运用。

二、技能参数◇供电电源：220VAC/110VAC/24VDC◇耗费功率：4W◇触点容量：10A/250VAC SPDT（单刀双掷）◇叶片转速：1RPM（转/分）◇力矩：1.0Kg×CM◇物料密度：≥0.5g/cm3◇作业温度：-10～80℃（最高可订400℃）◇绝缘电阻：≥100MΩ◇介电强度：1500V*1min◇防护等级：IP65◇叶片原料：SUS304三、工作原理运用永磁电机股动叶片旋转，当被检查物料上升至叶片方位时，叶片滚动受阻，该阻力经过传动轴传递到接线盒内的检查设备，检查设备则向外输出一个开关信号，并堵截电机电源使叶片中止滚动。

当物料降低时，叶片阻力消失，检查设备便依托绷簧的拉力康复到初始状况，叶片康复旋转状况。

对于运用于比重相差较大的物料，可调整绷簧拉力，比严重时绷簧拉力调整至最强，反之则调整至最弱。

四、产品特点●美国技能，三个轴承支持，运转更牢靠；●首创的密封规划,可防止粉尘沿轴渗入(专利规划)；●扭力稳定牢靠,且扭力巨细可调；●叶片接受过重负载,离合器主动打滑,维护电机不受损坏；●不必从桶槽上全体撤除,即可轻易地检查修理内部零部件；●接线盒IP65规划,密封性好,野外装置运用牢靠；●轻巧,装置简洁；●适用职业广泛,如钢铁、水泥、电力、饲料、化学塑胶、化学肥料等。

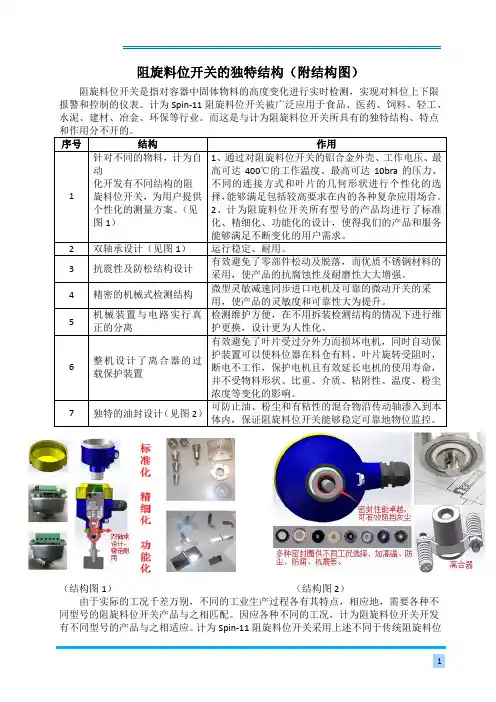

阻旋料位开关的独特结构（附结构图）阻旋料位开关是指对容器中固体物料的高度变化进行实时检测，实现对料位上下限报警和控制的仪表。

计为Spin-11阻旋料位开关被广泛应用于食品、医药、饲料、轻工、水泥、建材、冶金、环保等行业。

而这是与计为阻旋料位开关所具有的独特结构、特点和作用分不开的。

序号结构作用1 针对不同的物料，计为自动化开发有不同结构的阻旋料位开关，为用户提供个性化的测量方案。

（见图1）1、通过对阻旋料位开关的铝合金外壳、工作电压、最高可达400℃的工作温度、最高可达10bra的压力、不同的连接方式和叶片的几何形状进行个性化的选择，能够满足包括较高要求在内的各种复杂应用场合。

2、计为阻旋料位开关所有型号的产品均进行了标准化、精细化、功能化的设计，使得我们的产品和服务能够满足不断变化的用户需求。

2 双轴承设计（见图1）运行稳定、耐用。

3 抗震性及防松结构设计有效避免了零部件松动及脱落，而优质不锈钢材料的采用，使产品的抗腐蚀性及耐磨性大大增强。

4 精密的机械式检测结构微型灵敏减速同步进口电机及可靠的微动开关的采用，使产品的灵敏度和可靠性大为提升。

5 机械装置与电路实行真正的分离检测维护方便，在不用拆装检测结构的情况下进行维护更换，设计更为人性化。

6 整机设计了离合器的过载保护装置有效避免了叶片受过分外力而损坏电机，同时自动保护装置可以使料位器在料仓有料、叶片旋转受阻时，断电不工作，保护电机且有效延长电机的使用寿命，并不受物料形状、比重、介质、粘附性、温度、粉尘浓度等变化的影响。

7 独特的油封设计（见图2）可防止油、粉尘和有粘性的混合物沿传动轴渗入到本体内，保证阻旋料位开关能够稳定可靠地物位监控。

（结构图1）（结构图2）由于实际的工况千差万别，不同的工业生产过程各有其特点，相应地，需要各种不同型号的阻旋料位开关产品与之相匹配。

因应各种不同的工况，计为阻旋料位开关开发有不同型号的产品与之相适应。

计为Spin-11阻旋料位开关采用上述不同于传统阻旋料位开关的全新的结构设计，与目前国内同类产品相比，具有结构合理、性能可靠、性价比高、使用维护方便等诸多特点和优点，是替代进口产品的不二选择。

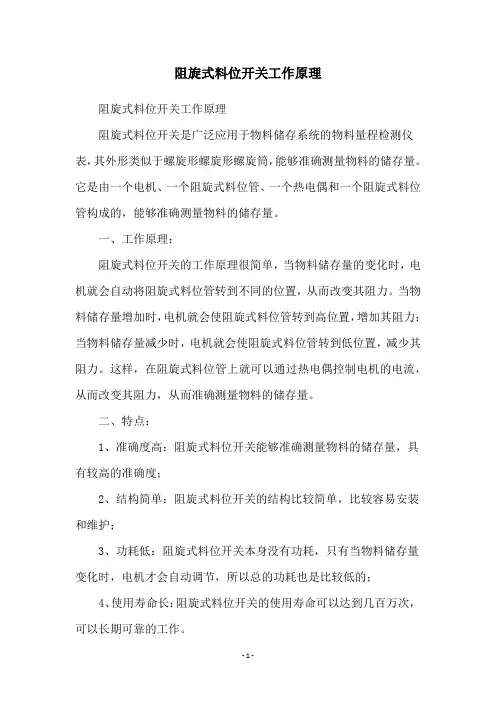

阻旋式料位开关工作原理
阻旋式料位开关工作原理
阻旋式料位开关是广泛应用于物料储存系统的物料量程检测仪表，其外形类似于螺旋形螺旋形螺旋筒，能够准确测量物料的储存量。

它是由一个电机、一个阻旋式料位管、一个热电偶和一个阻旋式料位管构成的，能够准确测量物料的储存量。

一、工作原理：
阻旋式料位开关的工作原理很简单，当物料储存量的变化时，电机就会自动将阻旋式料位管转到不同的位置，从而改变其阻力。

当物料储存量增加时，电机就会使阻旋式料位管转到高位置，增加其阻力；当物料储存量减少时，电机就会使阻旋式料位管转到低位置，减少其阻力。

这样，在阻旋式料位管上就可以通过热电偶控制电机的电流，从而改变其阻力，从而准确测量物料的储存量。

二、特点：
1、准确度高：阻旋式料位开关能够准确测量物料的储存量，具有较高的准确度；
2、结构简单：阻旋式料位开关的结构比较简单，比较容易安装和维护；
3、功耗低：阻旋式料位开关本身没有功耗，只有当物料储存量变化时，电机才会自动调节，所以总的功耗也是比较低的；
4、使用寿命长：阻旋式料位开关的使用寿命可以达到几百万次，可以长期可靠的工作。

三、应用：
阻旋式料位开关的应用非常广泛，可以用在化工、电力、冶金、水利、有色金属等行业，用于监测物料储存量，以及控制物料搅拌、移动等操作。

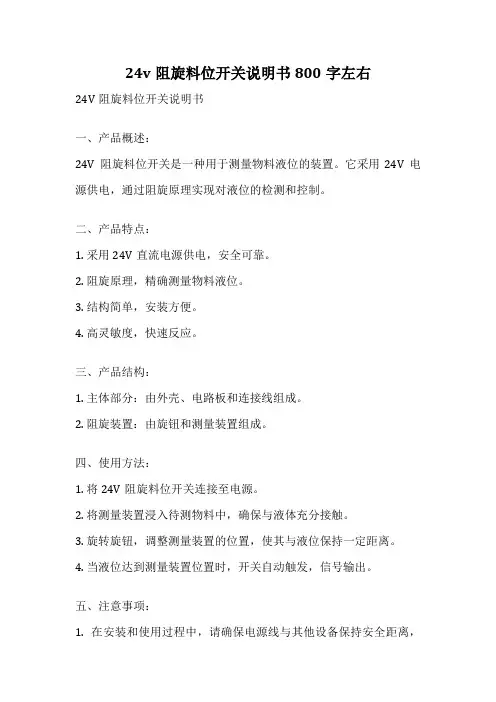

24v阻旋料位开关说明书800字左右24V阻旋料位开关说明书一、产品概述：24V阻旋料位开关是一种用于测量物料液位的装置。

它采用24V电源供电，通过阻旋原理实现对液位的检测和控制。

二、产品特点：1. 采用24V直流电源供电，安全可靠。

2. 阻旋原理，精确测量物料液位。

3. 结构简单，安装方便。

4. 高灵敏度，快速反应。

三、产品结构：1. 主体部分：由外壳、电路板和连接线组成。

2. 阻旋装置：由旋钮和测量装置组成。

四、使用方法：1. 将24V阻旋料位开关连接至电源。

2. 将测量装置浸入待测物料中，确保与液体充分接触。

3. 旋转旋钮，调整测量装置的位置，使其与液位保持一定距离。

4. 当液位达到测量装置位置时，开关自动触发，信号输出。

五、注意事项：1. 在安装和使用过程中，请确保电源线与其他设备保持安全距离，以防电路短路或其他故障。

2. 使用时请遵循操作规程，避免过度旋转或强行改变测量装置的位置。

3. 请勿将开关浸入液体中，以免损坏电路或引发其他安全问题。

4. 使用前请检查设备是否完好，如有损坏，请及时维修或更换。

六、维护与保养：1. 定期检查设备的电源线和连接线是否完好，如有损坏，请及时更换。

2. 定期清洁测量装置和旋钮，以确保灵敏度和准确度。

3. 如发现设备异常或工作不正常，请立即停止使用，并联系专业维修人员进行检修。

七、常见问题及解决方法：1. 问题：开关无法触发。

解决方法：请检查电源线是否连接正常，如有损坏，请更换。

2. 问题：开关触发不准确。

解决方法：请检查测量装置的位置是否正确，适当调整旋钮位置，确保与液位保持一定距离。

以上是24V阻旋料位开关的使用说明书，希望能够对您的使用和维护提供帮助。

如有任何问题，请随时联系我们的客服人员。

感谢您选择使用我们的产品！。

CCS阻旋式料位开关一、引言阻旋式料位开关作为一种常见的料位测量设备，在工业领域中得到了广泛应用。

其中，CCS（Centrifugal Contact Switch）阻旋式料位开关以其独特的结构和测量原理，被广泛应用于固体颗粒物料的测量。

本文将对CCS阻旋式料位开关进行详细介绍，包括其工作原理、结构特点、应用场景以及与其他类型料位开关的比较。

二、工作原理CCS阻旋式料位开关的工作原理基于离心力的原理。

当物料进入感应器时，物料中的固体颗粒对感应器内的叶片产生作用力，使叶片旋转。

当旋转的力矩大于弹簧的弹力时，叶片将会持续旋转，直至被定位销锁定在预设的角度。

此时，由于叶片的位置变化，使得微动开关动作，发出相应的电信号。

该电信号的频率与叶片被物料锁定的频率成正比，从而可以间接反映出物料的多少。

三、结构特点CCS阻旋式料位开关主要由感应器、叶片、弹簧、微动开关等部分组成。

其中，感应器是整个料位开关的核心部件，内部设计有旋转叶片和定位销。

感应器的外壳通常采用耐磨、耐腐蚀的材料制成，以适应各种恶劣的工业环境。

叶片由不锈钢或聚酯材料制成，具有良好的耐腐蚀性和耐磨性。

弹簧用于提供初始的弹力，使叶片能够恢复原位。

微动开关则是料位开关的输出部分，可以根据实际需求选择不同的型号和规格。

四、应用场景CCS阻旋式料位开关适用于测量固体颗粒物料的料位。

由于其结构简单、性能稳定、价格实惠等特点，被广泛应用于化工、制药、食品、饲料、塑料、建筑等行业的固体颗粒物料的测量和控制。

同时，CCS阻旋式料位开关还具有较强的防尘和防水性能，可以适应各种恶劣的环境条件。

在实际应用中，需要根据不同的物料特性和测量要求，选择合适的CCS阻旋式料位开关型号和规格。

五、与其他类型料位开关的比较1.阻旋式料位开关：与传统的阻旋式料位开关相比，CCS阻旋式料位开关具有更高的测量精度和更稳定的性能。

其结构简单，维护方便，价格相对较低，因此在市场上具有较强的竞争力。
