三相变压器联结组别

三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。

如下图（a）、（b）所示。

当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。

同样，三个副线圈的连接方式也应当有这两种接法。

三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。

但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。

时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。

以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。

变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。

三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。

以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。

如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。

Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。

新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。

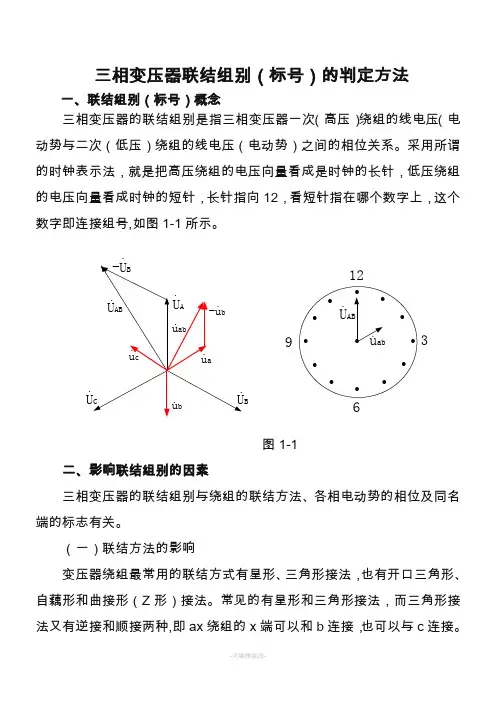

三相变压器联结组别（标号）的判定方法一、联结组别（标号）概念三相变压器的联结组别是指三相变压器一次（高压）绕组的线电压（电动势与二次（低压）绕组的线电压（电动势）之间的相位关系。

采用所谓的时钟表示法，就是把高压绕组的电压向量看成是时钟的长针，低压绕组的电压向量看成时钟的短针，长针指向12，看短针指在哪个数字上，这个数字即连接组号,如图1-1所示。

B.12639图1-1二、影响联结组别的因素三相变压器的联结组别与绕组的联结方法、各相电动势的相位及同名端的标志有关。

（一）联结方法的影响变压器绕组最常用的联结方式有星形、三角形接法，也有开口三角形、自藕形和曲接形（Z形）接法。

常见的有星形和三角形接法，而三角形接法又有逆接和顺接两种,即ax绕组的x端可以和b连接，也可以与c连接。

按照ax-by-cz-ax 顺序接线的称为顺接，按照ax-cz -by-ax 顺序接线的称为逆接；星形接法用Y 表示；三角形接法用D 表示，如图1-2所示。

Czcab .cca b图1-2（a ）星形联结 （b ）三角形联结（顺联） （c ）三角形联结（逆联）在三相变压器里 ，一次绕组的首端用A 、B 、C 表示 ；末端用X 、Y 、Z ；二次绕组的首端用a 、b 、c 表示，末端用x 、y 、z 表 示。

星形接法中点可以引出中线，也可以不引出。

这样,一、二绕组的接法就有各组合：(1)Y,y 或YN,y 或Y,yn;(2)Y,d 或YN,d;(3)D,y 或D,yn;(4)D,d 。

其中大写字母表示高压绕组接法,小写字母表示低压绕组接法,字母N,n 是星形接法的中心点引出标志。

（二）绕组电动势相位的影响在变压器的接线图中 ，一次绕组按A 、B 、C 相序排列，相位保持不变 ；二次绕组按a 、b 、c 相序排列，相位可有改变（abc 、bca 、cab ）。

同一铁心柱上的绕组属于同一相，相位相同 ；错开一个铁心柱相位滞后1200，钟点数按顺时针方向增加4h ，错开两个铁心柱，相位滞后2400，钟点数按顺时针方向增加8h ，如图1-3（a ）、（b ）所示。

三相变压器的连接组别一、Dyn11与Yyn0的区别三角形对星形接法，DYn11：D表示一次绕组为三角型接线，Y表示二次测绕组星型接线，n 表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度，用时钟的表示方法，假设一次测绕组为中心12点时刻，那么二测绕组就在11点位置Yyn0：高压星形连接、低压星形连接并引出中性线；Dyn11：高压三角形连接，低压星形连接并引出中性线。

当低压三相负载不平衡时，低压线圈存在零序电流，Yyn0连接的变压器由于高压星形连接，零序电流没有通路，所以低压零序电流产生零序磁通，从而感应出零序电势，也就是说相电压存在零序分量，使得三相相电压失去平衡，波形失真。

而在Dyn11连接的变压器中，由于高压是三角形连接，高压线圈中也感应出零序电流，它所产生的零序磁通抵消低压所产生的零序磁通，相电压中就不存在零序分量了。

所以说，Dyn11变压器比Yyn0变压器带不平衡负载的能力强。

但Yyn0变压器结构要简单些，一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法。

1）根据配电线路负荷的特点，美式箱变采用Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好，但存在非全相运行问题，我公司采取在低压主开关加装欠压保护装置。

2）Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。

这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。

三相变压器的连接组别三相变压器是一种常见的电力设备，用于将电能从一种电压水平转换为另一种电压水平。

其连接组别是指变压器的三个相线如何连接以实现所需的电压转换。

在三相变压器中，有两种常见的连接组别方式：星形连接组别（Y 型连接）和三角形连接组别(Δ型连接)。

1. 星形连接组别（Y型连接）：在星形连接组别中，变压器的三个相线的连接形成一个星形。

这意味着变压器的winding的一个端点集中连接在一起，并且该点是系统的中性点。

另外两个端点通过电缆连接到三相电源或负载。

星形连接组别常用于系统中电压较低的一侧，而不适用于高电压一侧。

星形连接组别的优点包括：- 提供对称的电压和电流分配，减少不平衡问题。

- 较低的绝缘要求，因为相线与中性点的绝缘相对较小。

- 使系统能够接地，并提供对地故障电流的路径。

星形连接组别的缺点包括：- 较低的电压变换比，因为相线与中性点之间有额外的电阻。

- 需要中性点的绝缘，以保证安全。

2. 三角形连接组别(Δ型连接)：在三角形连接组别中，变压器的三个相线的连接形成一个闭合的三角形回路。

这意味着电流在三个相线之间按顺序循环，并且没有中性点。

三角形连接组别常用于系统中电压较高的一侧，因为它可以实现较高的电压变换比。

三角形连接组别的优点包括：- 较高的电压变换比，因为没有额外的电阻。

- 高电流负载能力，适用于大功率负载。

三角形连接组别的缺点包括：- 不提供对称的电压和电流分配，可能会导致不平衡问题。

- 更高的绝缘要求，因为相线之间的电压相对较高。

除了以上的两种常见的连接组别方式，还有其他一些特殊的连接组别方式，例如Zig-Zag连接组别、V连接组别等。

这些连接组别方式根据具体的应用和需求而定，用于特殊的电压转换和电力系统配置。

需要注意的是，无论使用哪种连接组别方式，安全性都是非常重要的。

变压器应该根据规范进行正确的接线和绝缘，以确保电能转换的安全和稳定。

总结：三相变压器的连接组别是指变压器的三个相线如何连接以实现所需的电压转换。

三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。

如下图（a）、（b）所示。

当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。

同样，三个副线圈的连接方式也应当有这两种接法。

三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。

但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。

时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。

以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。

变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。

三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。

以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。

如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。

Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。

新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。

Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数国家标准规定，单相双绕组电力变压器只有ⅠⅠ0联结组别一种。

三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。

而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。

现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有优点：3.1D联结对抑制高次谐波的恶劣影响有很大作用3.1.1在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消;3.1.2高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。

3.2Dyn11联结变压器的零序阻抗比Yyn0联结变压器小得多，有利于低压单相接地短路故障的切除。

OCCUPATION 1492011 10三相变压器的连接组别文/陈玉江变压器的并联运行，是指变压器的一次绕组都接在某一电压等级的公共母线上，而各变压器的二次绕组也都接在另一电压等级的公共母线上，共同向负载供电的运行方式。

变压器并联运行有如下优点：一是提高了供电的可靠性。

多台变压器并联运行时，如果其中一台变压器发生故障或需要检修，那么另外几台变压器可分担它的负载继续供电。

二是提高运行效率。

可根据电力系统中负荷的变化，调整投入并联的变压器台数，以减小电能损耗。

三是减少一次投资。

可根据用电量的增加，分期分批安装变压器。

三相变压器并联运行的条件有三个：联结组别相同；变比相同；短路电压相同。

当连接组别不同的变压器并联运行时会导致短路烧毁变压器。

变压器的连接组别是指变压器一、二次绕组的连接方式和组别号的总称。

组别号是指用时钟表示法表示一、二侧同名线电压的相量关系。

规定一次侧线电压相量（E AB ）为分针指向12点，二次侧对应线电压相量（E ab ）为时针，它指向几点就是变压器连接的组别号。

下面以常见的Y，y和Y，d接法探讨总结变压器连接的规律。

一、Ｙ，ｙ接法已知变压器的绕组连接图，及各相一，二次侧的同名端，判断连接组别。

题图变压器绕组连接图一次侧相量图二次侧相量图时钟标号图例1图例2图例3图图1例１：如图1所示，根据给定绕组连接图，分别做出一次侧相量图和二次侧相量图。

需要注意的是：根据时钟表示法的要求，一次侧相量图最好按图中方位画出；而二次侧需要根据一、二次侧间相位关系画出。

最后，根据E AB 和E ab的相位关系确定连接组标号为Y，y0。

为了后面分析的方便，及便于记忆，特作以下规定：一次侧接线图及相量图不变。

二次侧绕组的同名端侧，称为同名端出线；反之，称为异名端出线。

例1中图示即为同名端出线。

二次侧各相量的方向与一次侧同一铁心的相量方向对应。

例２：如图1所示，通过作图，可以确定连接标号为Y，y6。

需要注意的是由于同名端与例1不同，使得二次侧相电势与一次电势相反。

三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。

如下图（a）、（b）所示。

当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。

同样，三个副线圈的连接方式也应当有这两种接法。

三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。

但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。

时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。

以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。

变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。

三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。

以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。

如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。

Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。

新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。
