舞台机械幕布设计说明

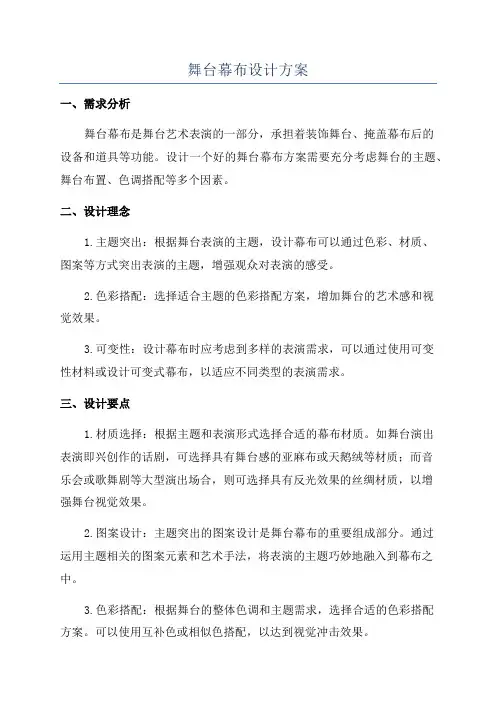

舞台幕布设计方案一、需求分析舞台幕布是舞台艺术表演的一部分，承担着装饰舞台、掩盖幕布后的设备和道具等功能。

设计一个好的舞台幕布方案需要充分考虑舞台的主题、舞台布置、色调搭配等多个因素。

二、设计理念1.主题突出：根据舞台表演的主题，设计幕布可以通过色彩、材质、图案等方式突出表演的主题，增强观众对表演的感受。

2.色彩搭配：选择适合主题的色彩搭配方案，增加舞台的艺术感和视觉效果。

3.可变性：设计幕布时应考虑到多样的表演需求，可以通过使用可变性材料或设计可变式幕布，以适应不同类型的表演需求。

三、设计要点1.材质选择：根据主题和表演形式选择合适的幕布材质。

如舞台演出表演即兴创作的话剧，可选择具有舞台感的亚麻布或天鹅绒等材质；而音乐会或歌舞剧等大型演出场合，则可选择具有反光效果的丝绸材质，以增强舞台视觉效果。

2.图案设计：主题突出的图案设计是舞台幕布的重要组成部分。

通过运用主题相关的图案元素和艺术手法，将表演的主题巧妙地融入到幕布之中。

3.色彩搭配：根据舞台的整体色调和主题需求，选择合适的色彩搭配方案。

可以使用互补色或相似色搭配，以达到视觉冲击效果。

4.幕布形状：根据舞台的设计要求和表演形式，设计不同的幕布形状，如直立、悬挂、水平或可移动式的幕布等，以满足不同表演需求。

四、设计实施步骤1.方案策划：在了解舞台主题、表演形式和要求的基础上，制定设计方案策划，包括选择合适的材质、图案和色彩搭配等。

2.图案设计：根据舞台主题和表演内容，进行图案设计，包括主题元素的提取与展示，图案的构思和设计调整等。

3.材料采购：根据设计方案，选择合适的幕布材料，并进行采购。

4.制造加工：将设计好的图案进行实物制造和加工，包括绘制图案、染色或印刷等步骤。

5.安装悬挂：根据舞台布置和幕布形状，进行幕布的安装和悬挂。

6.效果调试：安装完毕后，进行舞台灯光和音效的调试，确保幕布效果与设计方案一致。

五、应用效果通过精心设计的舞台幕布，可以为舞台表演增添光彩，营造出与表演主题相契合的舞台氛围。

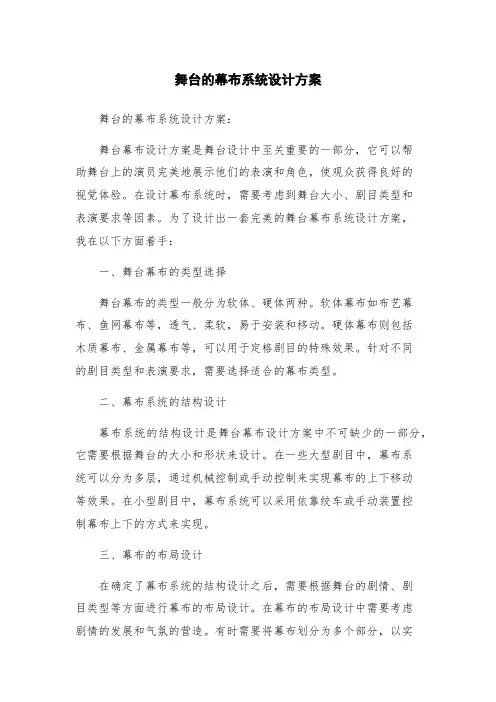

舞台的幕布系统设计方案舞台的幕布系统设计方案：舞台幕布设计方案是舞台设计中至关重要的一部分，它可以帮助舞台上的演员完美地展示他们的表演和角色，使观众获得良好的视觉体验。

在设计幕布系统时，需要考虑到舞台大小、剧目类型和表演要求等因素。

为了设计出一套完美的舞台幕布系统设计方案，我在以下方面着手：一、舞台幕布的类型选择舞台幕布的类型一般分为软体、硬体两种。

软体幕布如布艺幕布、鱼网幕布等，透气、柔软，易于安装和移动。

硬体幕布则包括木质幕布、金属幕布等，可以用于定格剧目的特殊效果。

针对不同的剧目类型和表演要求，需要选择适合的幕布类型。

二、幕布系统的结构设计幕布系统的结构设计是舞台幕布设计方案中不可缺少的一部分，它需要根据舞台的大小和形状来设计。

在一些大型剧目中，幕布系统可以分为多层，通过机械控制或手动控制来实现幕布的上下移动等效果。

在小型剧目中，幕布系统可以采用依靠绞车或手动装置控制幕布上下的方式来实现。

三、幕布的布局设计在确定了幕布系统的结构设计之后，需要根据舞台的剧情、剧目类型等方面进行幕布的布局设计。

在幕布的布局设计中需要考虑剧情的发展和气氛的营造。

有时需要将幕布划分为多个部分，以实现剧情的连续性，也可以通过增加幕布的数量、位置和大小，来展示更加丰富和高级的效果。

四、幕布的颜色和材质选择幕布的颜色和材质同样是舞台幕布设计方案中需要重视的要素之一。

幕布的颜色和材质直接影响表演效果。

在幕布的选择方面，需要考虑时代感和剧目类型，如历史剧需要选择较为古老的色彩和其他材质来营造时代感。

在颜色的选择上，需要根据整个舞台设计方案的风格来选择合适的颜色，具有较为显着的装饰效果。

以上就是一套完美舞台幕布系统设计方案需要考虑的主要要素，每一项的细节都需要详细的计划和考虑，如此才能得到最完美的结果。

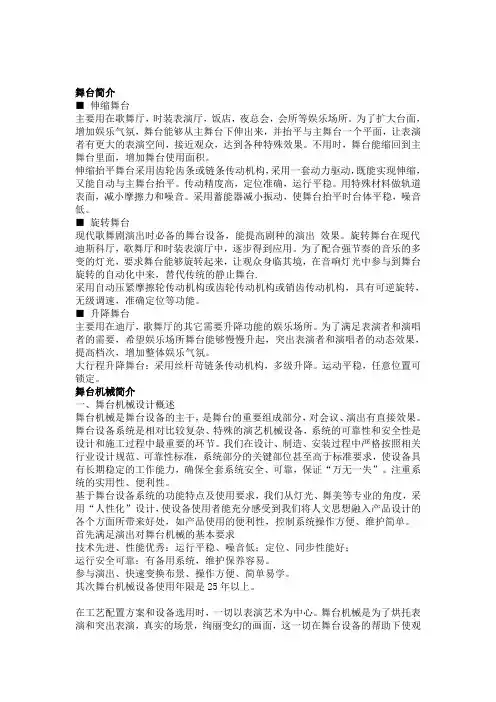

舞台简介■ 伸缩舞台主要用在歌舞厅，时装表演厅，饭店，夜总会，会所等娱乐场所。

为了扩大台面，增加娱乐气氛，舞台能够从主舞台下伸出来，并抬平与主舞台一个平面，让表演者有更大的表演空间，接近观众，达到各种特殊效果。

不用时，舞台能缩回到主舞台里面，增加舞台使用面积。

伸缩抬平舞台采用齿轮齿条或链条传动机构，采用一套动力驱动，既能实现伸缩，又能自动与主舞台抬平。

传动精度高，定位准确，运行平稳。

用特殊材料做轨道表面，减小摩擦力和噪音。

采用蓄能器减小振动，使舞台抬平时台体平稳，噪音低。

■ 旋转舞台现代歌舞剧演出时必备的舞台设备，能提高剧种的演出效果。

旋转舞台在现代迪斯科厅，歌舞厅和时装表演厅中，逐步得到应用。

为了配合强节奏的音乐的多变的灯光，要求舞台能够旋转起来，让观众身临其境，在音响灯光中参与到舞台旋转的自动化中来，替代传统的静止舞台.采用自动压紧摩擦轮传动机构或齿轮传动机构或销齿传动机构，具有可逆旋转，无级调速，准确定位等功能。

■ 升降舞台主要用在迪厅，歌舞厅的其它需要升降功能的娱乐场所。

为了满足表演者和演唱者的需要，希望娱乐场所舞台能够慢慢升起，突出表演者和演唱者的动态效果，提高档次，增加整体娱乐气氛。

大行程升降舞台：采用丝杆苛链条传动机构，多级升降。

运动平稳，任意位置可锁定。

舞台机械简介一、舞台机械设计概述舞台机械是舞台设备的主干，是舞台的重要组成部分，对会议、演出有直接效果。

舞台设备系统是相对比较复杂、特殊的演艺机械设备，系统的可靠性和安全性是设计和施工过程中最重要的环节。

我们在设计、制造、安装过程中严格按照相关行业设计规范、可靠性标准，系统部分的关键部位甚至高于标准要求，使设备具有长期稳定的工作能力，确保全套系统安全、可靠，保证“万无一失”。

注重系统的实用性、便利性。

基于舞台设备系统的功能特点及使用要求，我们从灯光、舞美等专业的角度，采用“人性化”设计，使设备使用者能充分感受到我们将人文思想融入产品设计的各个方面所带来好处，如产品使用的便利性，控制系统操作方便、维护简单。

会议中心舞台机械方案会议中心机械方案会展中心不仅作为会议场所，而且从功能上要尽可能有多样性。

既要满足专业演出的需要，还要满足各类会议、电视拍摄录像及现场直播的功能要求。

我公司专业设计、生产、安装舞台设备，根据专业需要、时代要求、功能特点，我们对舞台设备的配置做如下设计方案供领导参考。

舞台机械系统设计方案台上机械是在舞台台面以上,其下方允许人员长期停留的,为舞台灯光、布景、幕布及表演区域的分割提供操作载体的悬吊机械设备。

（一）台上机械的基本类型一般地，舞台内从台口线到天幕分布着以下几种机械设备：大幕机、幕类吊杆、二道幕机、灯光吊杆等。

前沿幕、大幕机、分布于舞台台口区域，大约占去舞台进深2m左右；边沿幕杆、灯光吊杆按表演区景区、天幕区的划分排布，景区进深一般为2m—3m；景物吊杆一般分布于各个景区，均匀排布，间距最小不超过250mm。

此外，舞台的天幕灯区分布着2—3道灯光吊杆，距天幕距离约为3m—4m，天幕框也可以用幕布吊杆悬吊，作上下升降运动。

（二）台上机械的技术特点由于台上机械设备大多为悬挂设备，平时使用时，人员在其下方停留时间长，所以台上机械的安全性尤为重要；其次，台上机械的动力机构及中间传动滑轮安装于两侧天桥或是栅顶，机械设备的运动易引起舞台空间的共振，所以台上机械的振动和噪声也应得以控制。

鉴于以上两点，台上机械有着它特殊的技术要求，具体说来，主要有以下几点：1、悬吊部件。

（与承受悬吊负荷的机器相连的部件，如钢丝绳、链条）在设计中的安全系数不低于10，单股钢丝绳额定强度必须不小1100N/mm2。

2、丝绳在卷进饶出滑轮或是卷筒时，钢丝绳与绳槽的方向线偏角不小超过2。

3、滑轮名义直径（钢丝绳实际中心之间的距离）必须不小于钢丝绳直径的20倍；滑轮必须带有可靠的防脱槽的机构。

4、对于利用摩擦驱动的对重曳引方式来说，曳引轮的名义直径（钢丝绳缠绕一圈绳实际中心之间的距离）必须不小于钢丝绳直径的40倍，曳引轮绳槽的形状推荐使用当量摩擦系数较大的带切口的楔行槽。

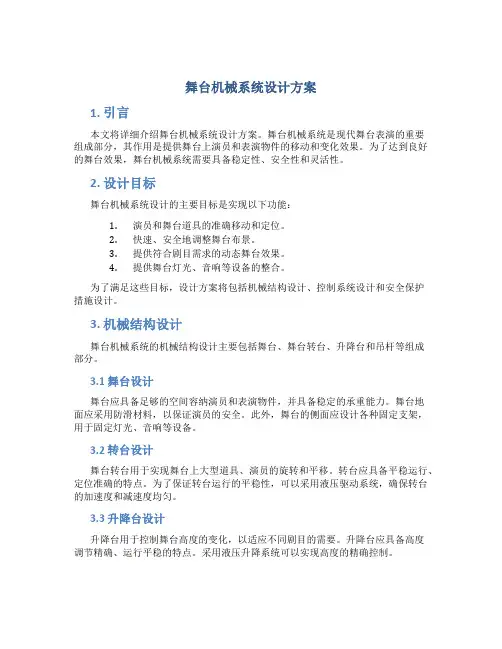

舞台机械系统设计方案1. 引言本文将详细介绍舞台机械系统设计方案。

舞台机械系统是现代舞台表演的重要组成部分，其作用是提供舞台上演员和表演物件的移动和变化效果。

为了达到良好的舞台效果，舞台机械系统需要具备稳定性、安全性和灵活性。

2. 设计目标舞台机械系统设计的主要目标是实现以下功能：1.演员和舞台道具的准确移动和定位。

2.快速、安全地调整舞台布景。

3.提供符合剧目需求的动态舞台效果。

4.提供舞台灯光、音响等设备的整合。

为了满足这些目标，设计方案将包括机械结构设计、控制系统设计和安全保护措施设计。

3. 机械结构设计舞台机械系统的机械结构设计主要包括舞台、舞台转台、升降台和吊杆等组成部分。

3.1 舞台设计舞台应具备足够的空间容纳演员和表演物件，并具备稳定的承重能力。

舞台地面应采用防滑材料，以保证演员的安全。

此外，舞台的侧面应设计各种固定支架，用于固定灯光、音响等设备。

3.2 转台设计舞台转台用于实现舞台上大型道具、演员的旋转和平移。

转台应具备平稳运行、定位准确的特点。

为了保证转台运行的平稳性，可以采用液压驱动系统，确保转台的加速度和减速度均匀。

3.3 升降台设计升降台用于控制舞台高度的变化，以适应不同剧目的需要。

升降台应具备高度调节精确、运行平稳的特点。

采用液压升降系统可以实现高度的精确控制。

3.4 吊杆设计吊杆用于悬挂灯光、音响等设备，并实现其高度和角度的调整。

吊杆应具备稳定承载能力和灵活调整的特点。

采用电动升降系统和旋转系统可以实现吊杆高度和角度的实时调整。

4. 控制系统设计舞台机械系统的控制系统设计是保证机械结构正常运行和舞台效果准确呈现的关键。

控制系统应实时监测各个机械部件的状态，包括位置、速度和运行状态等，并根据剧目需求进行控制。

主要的控制系统设计方案如下：1.使用PLC控制器进行整个舞台机械系统的协调控制。

2.通过传感器实时监测机械部件的运行状态，并传输数据给控制系统。

3.设计人机界面，提供舞台控制的图形化界面，方便操作员进行控制和监测。

淄博剧院舞台机械设备采购及安装设计说明书北京北特圣迪科技发展有限公司二O一一年十二月目录1. 舞台机械技术说明2. 舞台机械设备技术性能表及预算3. 工艺布置图及土建条件图舞台机械技术说明一 .技术性能参数表：电机减速机、制动器及限位器均采用国产优质名牌产品。

二 .设备规格说明：1. 前檐幕吊杆数量： 1道2. 会标杆数量： 1道3. 纱幕吊杆数量： 1道4. 电动吊杆数量：23道数量：1道1.设备概况：设置于主舞台上部的电动吊杆，用于提升景物吊杆机主机采用双制动装置并加手动释放手柄；驱动滚筒设置乱绳保护装置；电动吊杆机应设有上下行程及超程保护限位；电动调速吊杆为可调速，最多可以同步运行8道调速景物吊杆。

天幕吊杆和电动调速吊杆要求相同。

边檐条幕吊杆和电动调速吊杆要求相同。

前檐幕吊杆和电动调速吊杆要求相同。

调速电动吊杆设有增量型光电旋转编码器，可进行位置闭环控制，运行平稳。

控制系统采用计算机控制，进入主控制系统，可以在主操作台上控制。

在操作台上，可以设定位置（行程）、速度（时间），并带有动作状态、定位显示以及记忆存储等功能；具体由下述部分组成：桁架式吊杆；卷扬系统：电动机、减速器、制动器、卷筒、还有滑轮组件，钢丝绳和配件等；保护装置：上下位行程开关、超程开关、松绳保护等；2.技术规格：尺寸：长17m；行程： 17m；定位精度：±3mm；速度： 0.008～0.8m/s；净载荷： 400kg运行噪音：≤50 dB(A)3.技术方案特点：升降采用电动卷扬方式。

升降电机设低噪音双制动器，确保制动可靠；同时设有松--绳检测装7-置、超载检测、超程限位开关等安全保护装置以及行程限位装置。

制动器带手动释放功能，当停电或出现故障时可以手动操作。

在吊杆和钢丝绳之间配有水平调节装置，可以很方便地调整吊杆的水平。

1.设备概况：设置于舞台台口处的大幕机，具有无级调速均匀对开（关）功能，可电动驱动；该大幕机由钢结构架、大幕导轨、传动装置等组成；对开幕导轨中间重叠部分不小于2.0m，两侧延伸至可以使幕布开到舞台建筑台口以外；控制系统设置就地操作盘，在就地操作盘上设有打开与闭和紧急停车按钮等。

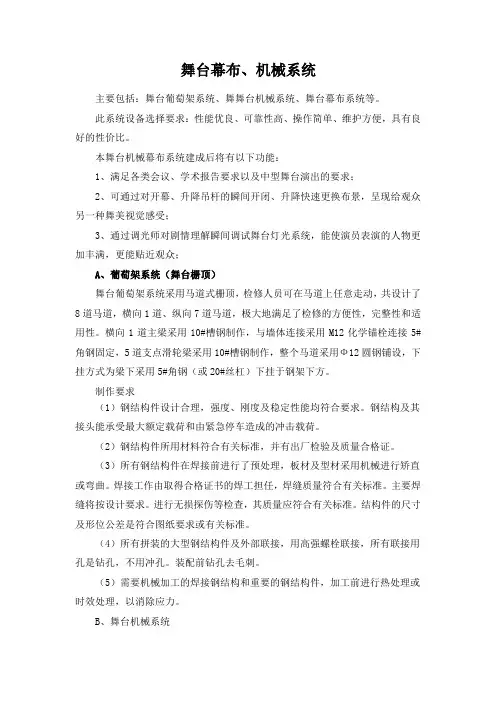

舞台幕布、机械系统主要包括：舞台葡萄架系统、舞舞台机械系统、舞台幕布系统等。

此系统设备选择要求：性能优良、可靠性高、操作简单、维护方便，具有良好的性价比。

本舞台机械幕布系统建成后将有以下功能：1、满足各类会议、学术报告要求以及中型舞台演出的要求；2、可通过对开幕、升降吊杆的瞬间开闭、升降快速更换布景，呈现给观众另一种舞美视觉感受；3、通过调光师对剧情理解瞬间调试舞台灯光系统，能使演员表演的人物更加丰满，更能贴近观众；A、葡萄架系统（舞台栅顶）舞台葡萄架系统采用马道式栅顶，检修人员可在马道上任意走动，共设计了8道马道，横向1道、纵向7道马道，极大地满足了检修的方便性，完整性和适用性。

横向1道主梁采用10#槽钢制作，与墙体连接采用M12化学锚栓连接5#角钢固定，5道支点滑轮梁采用10#槽钢制作，整个马道采用Ф12圆钢铺设，下挂方式为梁下采用5#角钢（或20#丝杠）下挂于钢架下方。

制作要求（1）钢结构件设计合理，强度、刚度及稳定性能均符合要求。

钢结构及其接头能承受最大额定载荷和由紧急停车造成的冲击载荷。

（2）钢结构件所用材料符合有关标准，并有出厂检验及质量合格证。

（3）所有钢结构件在焊接前进行了预处理，板材及型材采用机械进行矫直或弯曲。

焊接工作由取得合格证书的焊工担任，焊缝质量符合有关标准。

主要焊缝将按设计要求。

进行无损探伤等检查，其质量应符合有关标准。

结构件的尺寸及形位公差是符合图纸要求或有关标准。

（4）所有拼装的大型钢结构件及外部联接，用高强螺栓联接，所有联接用孔是钻孔，不用冲孔。

装配前钻孔去毛刺。

（5）需要机械加工的焊接钢结构和重要的钢结构件，加工前进行热处理或时效处理，以消除应力。

B、舞台机械系统舞台机械是舞台设备的主干，是舞台的重要组成部分，对会议、演出有直接效果。

对舞台机械的基本要求技术先进、性能优秀：运行平稳、噪音低；定位、同步性能好；运行安全可靠；有备用系统，维护保养容易。

参与演出、快速变换布景、操作方便、简单易学。

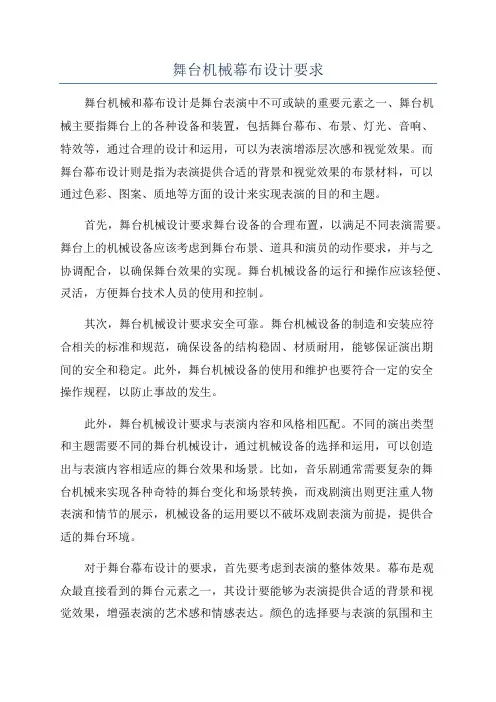

舞台机械幕布设计要求舞台机械和幕布设计是舞台表演中不可或缺的重要元素之一、舞台机械主要指舞台上的各种设备和装置，包括舞台幕布、布景、灯光、音响、特效等，通过合理的设计和运用，可以为表演增添层次感和视觉效果。

而舞台幕布设计则是指为表演提供合适的背景和视觉效果的布景材料，可以通过色彩、图案、质地等方面的设计来实现表演的目的和主题。

首先，舞台机械设计要求舞台设备的合理布置，以满足不同表演需要。

舞台上的机械设备应该考虑到舞台布景、道具和演员的动作要求，并与之协调配合，以确保舞台效果的实现。

舞台机械设备的运行和操作应该轻便、灵活，方便舞台技术人员的使用和控制。

其次，舞台机械设计要求安全可靠。

舞台机械设备的制造和安装应符合相关的标准和规范，确保设备的结构稳固、材质耐用，能够保证演出期间的安全和稳定。

此外，舞台机械设备的使用和维护也要符合一定的安全操作规程，以防止事故的发生。

此外，舞台机械设计要求与表演内容和风格相匹配。

不同的演出类型和主题需要不同的舞台机械设计，通过机械设备的选择和运用，可以创造出与表演内容相适应的舞台效果和场景。

比如，音乐剧通常需要复杂的舞台机械来实现各种奇特的舞台变化和场景转换，而戏剧演出则更注重人物表演和情节的展示，机械设备的运用要以不破坏戏剧表演为前提，提供合适的舞台环境。

对于舞台幕布设计的要求，首先要考虑到表演的整体效果。

幕布是观众最直接看到的舞台元素之一，其设计要能够为表演提供合适的背景和视觉效果，增强表演的艺术感和情感表达。

颜色的选择要与表演的氛围和主题相协调，图案的设计要与剧情和场景相呼应，质地的选择要与舞台灯光效果相配合。

其次，舞台幕布设计要求材质优良。

幕布的材质应该具有一定的光泽度和透明性，以便能够在舞台灯光的照射下展现出最佳的效果。

同时，幕布的质地也要具备一定的抗拉性和耐用性，以保证在舞台表演中能够经受住拉动和摆动等操作。

另外，舞台幕布设计要求可变化和易于搭建。

幕布设计应考虑到表演中可能需要变幻的场景和效果，通过合理的设计和构造，使幕布能够方便地根据表演需要进行更换和调整。

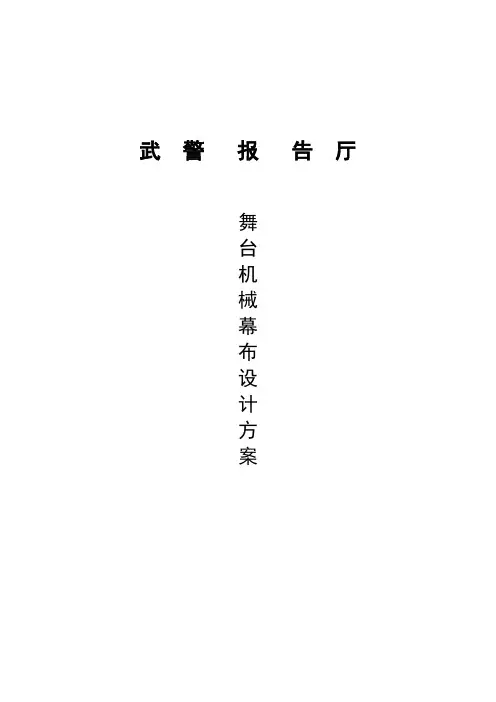

武警报告厅舞台机械幕布设计方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要,鉴于报告厅的实际情况，在设计载荷允许的范围内,在舞台上放设置与实际建筑相适应的机械设备,尽量满足会议和中小型文艺演出需要。

机械设备采用国产著名品牌，以保证设备安全、可靠。

根据剧场的实际情况和使用情况合理布置电动吊杆,其中电动吊杆１２道，每根吊杆承重4０0Kg;灯光吊杆8道,每根吊杆承重6０0Kg,来进行设计。

一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》(舞台机械部分）《剧场建筑设计规范》JＧＪ5７—2０0０《建筑设计防火规范》GＢＪ16—8７（19９7年板），《舞台影视用吊杆装置》ZＢJ801１—８8《剧场舞台用大幕机械装置》ZBJ80017—８9《舞台电动单点吊机》WＨ/T0102—1９9６《钢结构设计规范》GB17—1988《起重机设计规范》GB3８1１《起重机机械安全规范》ＧB6067《起重机械验收规范和程序》GＢ5９０6《供配电系统设计规范》ＧB５0０52—19９5《低压配电设计规范》GＢ5０054—1９95《通用用电设备配电设计规范》GB5０0５5—199３《电力装置的绝电保护和自动装置设计规范》GＢ５0062—1992《电力工程电缆的设计规范》GB50２1７—1994《接地装置施工及验收规范》GＢ50１60—19９2《电缆线路施工及验收规范》GＢ50168—1９92《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域,非常讲究工艺设计和技术要求。

以确保设备功能的完美以及使用的安全和可靠。

建筑设计必须为舞台设计提供足够的空间尺度，满足台上机械布置。

同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。

舞台机械设计不仅要满足舞美及舞台其它设备的布置要求,而且还要满足所有舞台设备的安装、检修、操作等使用要求。

本方案中舞台台上机械主要要由根据甲方提示:电动吊杆、数字变频拉幕机、电动变频二幕。

舞台机械幕布设计说明一、概述舞台机械幕布是指舞台上使用的自动抬升和降落的幕布装置，用于控制舞台上的景物以及背景的变化。

通过设计合理的舞台机械幕布，可以实现快速、准确、安全的舞台背景切换，提高舞台效果，增强表演的视觉冲击力。

本文将详细介绍舞台机械幕布的设计要点和技术要求。

二、设计要点1.功能性要求：舞台机械幕布应具备可靠的升降功能，能够自动控制幕布的上升和下降。

同时，还应考虑多种场景切换的需求，包括正常上升和下降，快速上升和下降，以及分段上升和下降等功能。

2.结构性要求：舞台机械幕布的结构应稳定坚固，能够承受幕布的重量以及运动时的惯性力。

幕布的传动部件应选用高强度材料，确保传动平稳可靠。

同时，还应考虑安装和维护的方便性，以便快速更换幕布、维修以及清洁等操作。

3.操作性要求：舞台机械幕布的操作应简单方便，可靠性高。

可以通过控制台进行远程控制，能够根据需求实现幕布的上升、下降、暂停、快速上升、快速下降等功能。

同时，还应备有手动操作装置，以备不时之需。

4.安全性要求：舞台机械幕布的设计应重视安全问题，确保在使用过程中不会对演员和观众造成伤害。

可以采用防滑装置，防止幕布滑落伤人；设置限位开关，确保幕布停止在合适的位置；以及安装紧急停止按钮，用于紧急情况下的停止机械运动等措施。

5.美观性要求：舞台机械幕布应与舞台整体设计风格相匹配，既要满足功能性要求，又要有优雅的外观。

可以选择透明幕布或透气幕布，以增加舞台的视觉效果。

三、技术要求1.电气控制系统：舞台机械幕布的电气控制系统应选用可靠的自动控制设备，如PLC（可编程逻辑控制器）、变频器等。

通过编程实现对机械幕布的精确控制，提高控制的准确性和稳定性。

2.传动系统：舞台机械幕布的传动系统应选用高质量的电机，能够承受幕布的重量，并按照要求实现上升和下降的速度控制。

传动装置应选择耐磨、耐腐蚀的材料，确保运动平稳可靠。

3.结构设计：舞台机械幕布的结构设计应考虑到舞台上的实际情况，包括高度、宽度、深度等方面的限制。

舞台幕布系统设计方案(1)大幕大幕是观众厅与舞台之间起分割作用的幕，是舞台的门户，也是舞台的主要幕布，主要用于会议或演出开始和结束时的开闭，有时也可用作场幕。

位于镜框舞台台口的内侧，镜框舞台与假台口之间。

大幕有多种闭形式，例如：对开式、升降式、串叠式提式、单侧开闭式以及斜拉式等。

对其操作控制系统也分为手动和电动两种形式。

本海宁文化中心大幕设计为均匀伸缩对开式，此方式为时下较流行的一种，其性能稳定，使用寿命长，不易损坏。

大幕的颜色和面料可直接影响观众的视觉，要求庄重而典雅。

本方案大幕采用紫红色麻绒带本色衬里做面料，通过三折一的艺术制作，给观众以强烈的立体感。

(2)前沿横帘幕前沿横帘幕是大幕前上台口上的横幕，用它作舞台上沿，挡住观众对舞台前沿上空的视线柱，它起装饰美化舞台的作用。

前沿横帘幕与大幕形成配套，因而衬托了大幕，前沿横帘幕也称会标幕，可要根据不同的会议、演出，自如更换标语。

(3)二道幕为独唱、独奏、曲艺等节目服务，起突出主角，烘托氛围的作用。

位于舞台大幕之后，与第二道沿侧幕相近的一道幕。

通常是以三倍打摺制成对开幕，本方案由于升降空间不够，只能为对开或提升两种形式供选择，从经济角度出发，本方案选择滚轮对开式。

(4)三道幕或会幕(供选择的)主要为如开会议作后场的隔断作用，突出会议的重要性，烘托会议气氛。

(5)横帘幕(横条幕)常用墨绿色，悬挂在普通吊杆和加长杆上，位于镜框舞台台口上方的幕布。

与左右两侧的侧帘幕相配合，起到控制演出空间的视线的作用。

(6)侧帘幕(侧条幕)侧帘幕位于舞台左右两侧，颜色与横帘幕一致，其对舞台表演区域起限制作用，其平行、正“八”字、倒“八”字等吊装方式可以改变舞台表演区平面的开头对舞台后部空间进行遮挡，引导、控制观众的视线集中在规定的表演区内。

其主要是美化舞台，遮挡观众对侧台的视线。

(7)白天幕白天幕位于镜框舞台演出空间最后部位，作为表现演出背景环境的幕布。

其高度和宽度通常大于台口尺寸，可根据演出需要，将其设计成平面幕或弧型宽幕。

2023-11-28•项目背景与目标•舞台机械设计方案•电气控制系统设计方案目录•安装调试与验收方案•培训与维护保养计划•项目预算与投资回报分析项目背景与目标项目背景介绍剧院概况本剧院为大型综合性剧院，拥有宽敞的观众席和舞台空间，需满足各类文艺演出需求。

舞台机械设备现状目前剧院舞台机械设备陈旧，运行效率低下，无法满足现代演出需求。

设备功能需求舞台机械设备运行过程中需保证演员和观众的安全，设备应具有完善的安全保护装置和紧急停车功能。

安全性能需求控制系统需求舞台机械系统需求分析保证演出安全实现智能化控制提高舞台机械设备运行效率设计目标与原则舞台机械设计方案03舞台高度调节01舞台尺寸规划02舞台分区设计舞台布局规划机械设备选型及配置01020304电动吊杆舞台灯光设备音响设备舞台幕布系统防坠落保护防火措施电源安全紧急疏散通道安全防护措施设计电气控制系统设计方案控制中心设计信号传输方式安全保护机制电气控制系统架构电机选型根据舞台机械设备运行需求，选用高效、节能的电机，确保设备平稳运行。

变频器配置配置变频器，实现对电机的无极调速，提高设备使用灵活性。

传感器及检测元件选用高精度、高稳定性的传感器和检测元件，实现对舞台机械设备的实时监测和精确控制。

主要电气设备选型及配置01自动化控制02远程监控03智能调度智能化控制技术应用安装调试与验收方案设备安装流程安排设备清点与检查01设备定位与安装02电气接线与调试03调试方法及步骤说明单机调试问题处理与改进验收标准根据国家相关标准和设计要求，制定详细的验收标准。

验收标准应包括设备性能参数、安全性能、外观质量、使用功能等方面。

要点一要点二验收程序验收程序应包括预验收、正式验收和整改验收三个阶段。

预验收是在设备安装调试完成后进行的初步检查，主要检查设备安装是否符合设计要求、是否存在安全隐患等；正式验收是在预验收合格后进行的全面检查，需对设备的各项性能指标进行测试和评估；整改验收是在正式验收提出问题后进行的问题整改情况检查，确保问题已得到妥善解决。

舞台设计说明三篇篇一：舞台设计说明设计者：一、设计时间：二、设计理论通过多次相关沟通，我们理解到本剧场的基本用途为：常规性歌舞演出、大型会议、学术报告、讲座及外事活动等；同时通过对甲方提供的建筑图纸的详细参考，我们要求在此次设计方案中选用的设备性能必需满足如下条件：技术先进、性能全面、运行稳定、安全可靠、经济实用、系统有一定扩展空间，软件系统可升级，整机系统维护方便，整个灯光、机械系统至少能在5～10年后仍保持一定的先进性。

设计依据1、工程建筑图纸与现场踏勘。

2、甲方提供的参考图例。

3、国家及行业标准：《剧场设备配置规范》（舞台机械部分）《舞台和影视用吊杆装置》ZB80010-88《剧场建筑设计规范》JGJ57—2000J67—20XX《钢结构设计规范》GB17《起重机设计规范》GB3811《电气装置安装工程施工及验收规范》GBJ232《电缆线路施工及验收规范》GB-50168-92《接地装置施工及验收规范》GB-50160-92《起重机机械安全规范》GB6067《起重机试验规范和程序》GB5906《机械设备安装工程施工及验收规范》JJ231三、《安全防范工作程序与要求》GAT75四、设计指导方针五、从灯光基础建设角度来说，灯光设计可以分为灯光系统设计和灯具布局设计，后者是每个舞台灯光设计师进行艺术创作的必经步骤，是灯光师以光作画的基础。

同一场地，不同的艺术表演形式和不同的灯光设计师所需要的灯具布局是千差万别的。

因此我们认为，作为一个现代化的大型剧场，其灯光系统设计的可扩展性及基础灯光布局的合理性相当重要，它表现在：提供给使用者的灯光系统输出的控制终端（插座）的分布是否合理，数量是否足够；各设备性能指标、照度、色温等技术参数能否满足场地大小和功能要求。

如此就要求我们在项目设计中，一定要配备部分（数量视现场情况而定）的控制通道（调光输出回路及直通回路）备用。

六、灯光组成与分配我们充分体会到灯光是舞台艺术表演上视觉欣赏最重要的先决条件，同时也是舞台艺术的一个重要组成部分。

舞台机械系统设计方案舞台机械是舞台设备的主干，是影剧院礼演堂的重要组成部分，对舞台幕布、舞台灯光的设计起至关重要的作用！舞台机械设计的好坏直接影响到舞台的整体效果，他就好比一幢大楼的根基一样！而且舞台机械设计和安全也有很大的关系，舞台机械主要由舞台吊杆组成--有幕布吊杆、灯光吊杆和景物吊杆！舞台吊标分为电动和手动两种,它主要用于悬吊和升降各种幕布、灯具、布景等物，是上下左右频繁移动机械,所以吊杆也是舞台安全的主要系数。

电动吊杆的作用可以降低工作人员的劳动强度，起至事半功倍的效果,如果一个舞台的深度有14米,我们可以为他设置电动吊杆38道，其中24道景杆（含一道前沿幕）、14道备用吊杆【包括2道二维侧光灯架】，一道升降电影银幕架、1道灯光渡桥及无极均匀伸缩大幕机1套。

通过我们多年使用舞台吊杆机械的经验,我们认为泰州长江影视工程设备厂生产的产品，性能最稳定，安全最可靠，已经被上百家剧院采用。

其运用了蜗轮蜗杆减速系统、材质为锡青铜，磨擦系数小，传动效率高。

有防冲顶保护、上下限保护。

滑轮为镀锌防跳绳花轮，安装不须焊接在滑轮梁上，如焊死，以后维修、调整极不方便。

长江影视设备厂的滑轮都是用抱箍罗栓固定。

当吊杆升、降至某一位置时，ABS抱死系统立即断火紧锁马达，这样确保吊杆停至此位置下滑系数最小,安全性达到最高。

且强弱电分开控制。

所以在这里设计了舞台机械的具体参数:A、景物吊杆技术参数如下：电机功率：2.2KW吊点数：4个升降速度：0.27m/s杆体长暂定：16米电机转速：1400转/分速比为：40：1提升荷载为：400KG杆体为钢管控制方式：点控该型吊相具有上下限位，冲顶保护装置。

制动形式：蜗轮、蜗杆自锁，电磁抱闸。

噪音≤45dB.吊杆杆体用两根Φ50黑铁管焊接成吊杆，中间接头内衬钢管。

最后均刷防锈漆两遍，外层喷黑色油漆。

B、灯光吊杆技术参数如下：电机功率：3KW 吊点数：4个升降速度：0.18m/s杆体长暂定：14米电机转速：1400转/分速比为：50：1提升荷载为：600KG杆体为?50黑铁管吊杆控制方式：点控该型吊杆具有上下限位，冲顶保护装置。
