舞台幕布的防火设计

舞台机械防火设计剧场建筑设计规范 JGJ57-2000关键词：防火幕舞台机械升降乐池编写：北京德恩普舞台工程技术有限公司剧场、剧院及多功能厅等娱乐场所使用的舞台机械都必须考虑到设备的安全性能及到达防火要求。

1.防火1.1甲等、乙等的大型、特大型剧场舞台台口应设防火幕。

超过800个座位的特等、甲等剧场及高层民用建筑中超过800个座位的剧场舞台台口应设防火幕。

1.2舞台主台通向各处洞口均应设甲级防火幕，或按本规范第3.2 条规定设置水幕。

1.3舞台与后台部分的隔墙及舞台下部台仓的周围墙体均应采用耐火极限不低于2.5h 的不燃烧体。

1.4舞台(包括主台、侧台、后舞台)内的天桥、渡桥码头、平台板、栅顶应采用不燃烧体，耐火极限不应小于0.5h。

1.5变电间之高、低压配电室与舞台、侧台、后台相连时，必须设置面积不小于6m2 的前室，并应设甲级防火幕。

1.6甲等、乙等的大型、特大型剧场应设消防控制室，位置宜靠近舞台，并有对外的单独出入口，面积不应小于12m2。

1.1观众厅吊顶内的吸声、隔热、保温材料应采用不燃材料。

观众厅(包括乐池)的天棚、墙面、地面装修材料不应低于A1 级，当采用B1 级装修材料时应设置相应的消防设施，并应符合本规范第4.1 条规定。

1.2剧场检修马道应采用不燃材料。

1.3观众厅及舞台内的灯光控制室、面光桥及耳光室各界面构造均采用不燃材料。

1.4舞台上部屋顶或侧墙上应设置通风排烟设施。

当舞台高度小于12m 时，可采用自然排烟，排烟窗的净面积不应小于主台地面面积的5%。

排烟窗应避免因锈蚀或冰冻而无法开启。

在设置自动开启装置的同时，应设置手动开启装置。

当舞台高度等于或大于12m 时，应设机械排烟装置。

1.5舞台内严禁设置燃气加热装置，后台使用上述装置时，应用耐火极限不低于2.5h 的隔墙和甲级防火门分隔，并不应靠近服装室、道具间。

1.6当剧场建筑与其他建筑合建或毗连时，应形成独立的防火分区，以防火墙隔开，并不得开门窗洞；当设门时，应设甲级防火幕，上下楼板耐火极限不应低于1.5h。

剧场舞台防火隔离幕的设计一、概述随着现代剧场技术的不断发展，剧场舞台的安全性越来越受到重视。

其中，防火隔离幕作为剧场安全的重要组成部分，需要设计合理，同时满足防火要求。

本文将围绕剧场舞台防火隔离幕的设计展开讨论，旨在提升剧场舞台的安全性。

二、防火要求剧场舞台是一种特殊的场所，人员密集、设备繁多，一旦发生火灾，后果不堪设想。

因此，剧场舞台的防火要求非常严格。

隔离幕作为起到隔离防火的作用，必须具备一定的防火性能。

具体要求如下：1.防火等级：隔离幕的防火等级应符合国家标准，至少为B1级。

2.阻燃材料：隔离幕的主体材料应为阻燃材料，具备一定的抗火性能。

3.耐高温性能：隔离幕的材料应具备一定的耐高温性能，能够在火灾中保持材料的完整性。

4.隔离效果：隔离幕应能够有效隔离火灾，防止火势蔓延。

5.易燃物排除：隔离幕应尽量避免使用易燃材料，避免火灾发生。

以上是隔离幕的基本防火要求，设计隔离幕时必须考虑到这些要求。

三、设计要点1.材料选择隔离幕的主要材料应为阻燃材料，常用的材料有阻燃布料、玻璃纤维等。

阻燃布料是一种专门针对火灾防护而设计的材料，其具备良好的防火性能。

2.结构设计隔离幕的结构应设计合理，能够在火灾中保持稳定。

一般来说，隔离幕的结构应采用钢架支撑，能够在火灾中保持稳固。

3.固定方式隔离幕的固定方式应灵活多样，能够根据实际情况进行调整。

一般来说，隔离幕的固定方式有吊绳固定、地面固定等，需要根据实际情况选择。

4.外观设计隔离幕的外观设计也是非常重要的一点。

一般来说，隔离幕的外观应简洁大方，符合剧场的整体风格。

以上是设计隔离幕的一些要点，设计隔离幕时应充分考虑这些因素。

四、实例分析以剧场舞台防火隔离幕的设计为例，进行实例分析。

1.材料选择：该剧场采用阻燃玻璃纤维布料作为隔离幕的主要材料，其具备良好的防火性能。

2.结构设计：隔离幕的结构采用钢架支撑，能够在火灾中保持稳定。

3.固定方式：隔离幕采用吊绳固定的方式，能够根据实际情况进行调整。

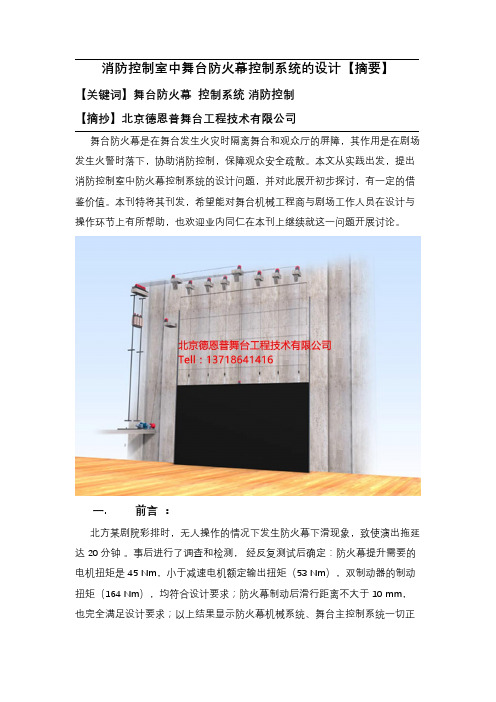

消防控制室中舞台防火幕控制系统的设计【摘要】【关键词】舞台防火幕控制系统消防控制【摘抄】北京德恩普舞台工程技术有限公司舞台防火幕是在舞台发生火灾时隔离舞台和观众厅的屏障，其作用是在剧场发生火警时落下，协助消防控制，保障观众安全疏散。

本文从实践出发，提出消防控制室中防火幕控制系统的设计问题，并对此展开初步探讨，有一定的借鉴价值。

本刊特将其刊发，希望能对舞台机械工程商与剧场工作人员在设计与操作环节上有所帮助，也欢迎业内同仁在本刊上继续就这一问题开展讨论。

一.前言：北方某剧院彩排时，无人操作的情况下发生防火幕下滑现象，致使演出拖延达20分钟。

事后进行了调查和检测，经反复测试后确定：防火幕提升需要的电机扭矩是45 Nm，小于减速电机额定输出扭矩（53 Nm），双制动器的制动扭矩（164 Nm），均符合设计要求；防火幕制动后滑行距离不大于10 mm，也完全满足设计要求；以上结果显示防火幕机械系统、舞台主控制系统一切正常。

那么，究竟是什么原因使防火幕下滑？后经消控中心确认，事故的真正原因是：当时消控中心防火幕控制处在联动档位，在此状态下由于某种原因使探测器感应而触发防火幕下滑。

最近我们在对剧场例行回访时，发现有些剧场防火幕也出现过类似的下滑现象。

通过此次事件，我们不得不面对一个问题：如何提高防火幕控制系统下的稳定性，减少操作时的错误动作，确保防火幕的安全可靠的运行。

二.概述防火幕作为剧场的一种重要安全设备，其电气与控制系统的电源由专门的消防电源供给，其控制系统和其他舞台机械有着很大的区别。

首先，作为消防设备，防火幕的运行、状态受消控中心的监督管理。

其次，作为舞台机械中一套完整的设备，其动作受舞台操作系统的管理，可以通过主舞台控制室实现幕体的电动升降。

同时，为了应对火灾发生时的极端情况，防火幕还具有通过台口附近的手动拉闸或熔断片熔化后自行下降的功能。

防火幕系统简图见图1。

防火幕的特殊性造就了其控制系统的特殊性和复杂性，也增大了其使用的事故隐患。

舞台升降式刚性防火幕中华人民共和国文化行业标准WH0101—1996舞台升降式刚性防火幕1996—12—06发布 1997—07—01实施中华人民共和国文化部发布前言本标准是参照GB,T1.1—1993《标准化工作导则》编写的。

本标准参照了公安消防安全部门制定的有关消防安全规范，并结合我国文化行业的具体情况而制定的。

——本标准由中华人民共和国文化部提出并归口——本标准起草单位:天津舞台科学技术研究所——本标准主要起草人:徐铁、周省如、闫瑛、任大刚——本标准作为文化行业中舞台机械类标准首次发布。

中华人民共和国文化行业标准WH 0101—1996舞台升降式刚性防火幕1 范围本标准规定了舞台升降式刚性防火幕(以下简称防火幕)的型号、技术要求、试验方法、检验规则、标志和包装。

本标准适用于在剧场中舞台与观众厅之间的防火幕。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

GB 191—85 包装储运图示标志GB 1102—74 圆股钢丝绳GB 1497—85 低压电器基本标准GB 4720—84 电控设备第一部分低压电器电控设备GB 5972—86 起重机械用钢丝绳检验和报废实用规范GB 7633—87 门和卷帘的耐火试验方法GB,T 13306—91 标牌GB,T 13384—92 机电产品包装通用技术条件3 术语3.1 幕体防火幕中隔离舞台与观众厅的活动组件。

3.2 导轨供幕体和平衡重在升降运行中起导向作用的组件。

3.3 平衡重由钢丝绳经滑轮与幕体相连接，在运行过程中起平衡作用的组件。

4 型号防火幕的型号由产品代号、幕体尺寸及耐火极限组成。

4.1 防火幕的产品代号用SGF表示。

(S、G、F分别表示升降、刚性、防火) 4.2 型号表示方法5 技术要求5.1 幕体中华人民共和国文化部1996—12—06批准 1997—07一01实施1WH 0101—19965.1.1 防火幕耐火极限应不小于0.5小时。

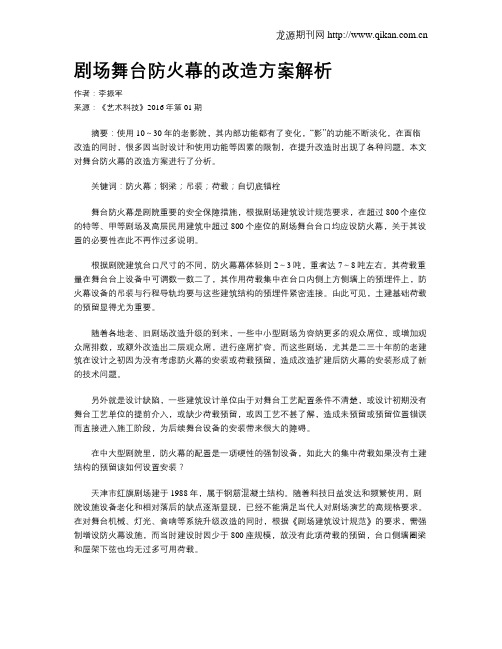

剧场舞台防火幕的改造方案解析作者：李振军来源：《艺术科技》2016年第01期摘要：使用10～30年的老影院，其内部功能都有了变化，“影”的功能不断淡化，在面临改造的同时，很多因当时设计和使用功能等因素的限制，在提升改造时出现了各种问题。

本文对舞台防火幕的改造方案进行了分析。

关键词：防火幕；钢梁；吊装；荷载；自切底锚栓舞台防火幕是剧院重要的安全保障措施，根据剧场建筑设计规范要求，在超过800个座位的特等、甲等剧场及高层民用建筑中超过800个座位的剧场舞台台口均应设防火幕，关于其设置的必要性在此不再作过多说明。

根据剧院建筑台口尺寸的不同，防火幕幕体轻则2～3吨，重者达7～8吨左右。

其荷载重量在舞台台上设备中可谓数一数二了，其作用荷载集中在台口内侧上方侧墙上的预埋件上，防火幕设备的吊装与行程导轨均要与这些建筑结构的预埋件紧密连接。

由此可见，土建基础荷载的预留显得尤为重要。

随着各地老、旧剧场改造升级的到来，一些中小型剧场为容纳更多的观众席位，或增加观众席排数，或额外改造出二层观众席，进行座席扩容。

而这些剧场，尤其是二三十年前的老建筑在设计之初因为没有考虑防火幕的安装或荷载预留，造成改造扩建后防火幕的安装形成了新的技术问题。

另外就是设计缺陷，一些建筑设计单位由于对舞台工艺配置条件不清楚，或设计初期没有舞台工艺单位的提前介入，或缺少荷载预留，或因工艺不甚了解，造成未预留或预留位置错误而直接进入施工阶段，为后续舞台设备的安装带来很大的障碍。

在中大型剧院里，防火幕的配置是一项硬性的强制设备，如此大的集中荷载如果没有土建结构的预留该如何设置安装？天津市红旗剧场建于1988年，属于钢筋混凝土结构。

随着科技日益发达和频繁使用，剧院设施设备老化和相对落后的缺点逐渐显现，已经不能满足当代人对剧场演艺的高规格要求。

在对舞台机械、灯光、音响等系统升级改造的同时，根据《剧场建筑设计规范》的要求，需强制增设防火幕设施，而当时建设时因少于800座规模，故没有此项荷载的预留，台口侧墙圈梁和屋架下弦也均无过多可用荷载。

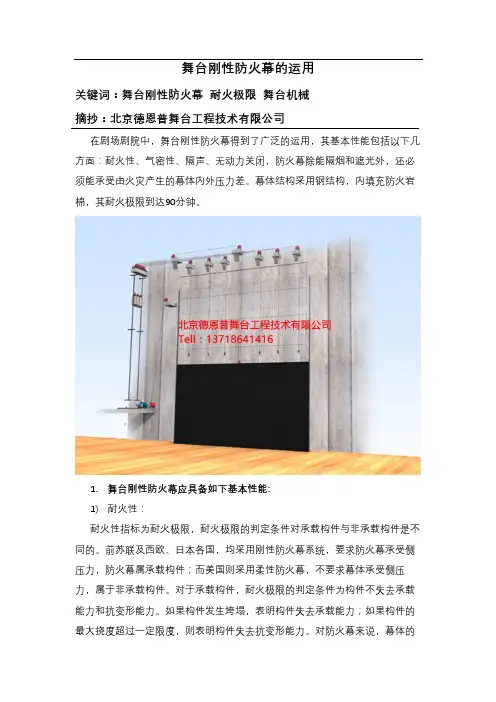

舞台刚性防火幕的运用关键词：舞台刚性防火幕耐火极限舞台机械摘抄：北京德恩普舞台工程技术有限公司在剧场剧院中，舞台刚性防火幕得到了广泛的运用，其基本性能包括以下几方面：耐火性、气密性、隔声、无动力关闭，防火幕除能隔烟和遮光外，还必须能承受由火灾产生的幕体内外压力差。

幕体结构采用钢结构，内填充防火岩棉，其耐火极限到达90分钟。

1.舞台刚性防火幕应具备如下基本性能:1)耐火性：耐火性指标为耐火极限，耐火极限的判定条件对承载构件与非承载构件是不同的。

前苏联及西欧、日本各国，均采用刚性防火幕系统，要求防火幕承受侧压力，防火幕属承载构件；而美国则采用柔性防火幕，不要求幕体承受侧压力，属于非承载构件。

对于承载构件，耐火极限的判定条件为构件不失去承载能力和抗变形能力。

如果构件发生垮塌，表明构件失去承载能力；如果构件的最大挠度超过一定限度，则表明构件失去抗变形能力。

对防火幕来说，幕体的最大挠度使密封结构失去密封性能则表明防火幕失去了抗变形能力。

对非承载构件，耐火极限的判定条件为失去完整性和失去绝热性。

当幕体背火面有火焰和气体在空洞或其他空隙出现，规定的试验棉垫被点燃时，表明其失去完整性；当背火面的平均温升超过初始温度140℃或单点最高温升超过初始温度180℃时，则表明其失去绝热性。

前苏联、德国、奥地利、英国等国家将防火幕的耐火极限规定为2小时，而美国将防火幕的耐火极限规定为30分钟。

有时，防火幕的迎火侧设置喷水管，对幕体降温以提高防火幕的耐火极限。

2).气密性：刚性防火幕的四周均应设相应的密封结构，不漏烟气，不透光。

防火幕上部与建筑墙体之间多用沙封或软垫密封，下部与地板之间多用木材或软垫密封两侧与导轨之间则采用迷宫式密封。

柔性防火幕按规定可以不测量幕体表面的温度和背火侧的热辐射，但织物中的烟气浓度不应大于25%。

为了增加柔性防火幕的气密性，也设置喷水管向幕体喷水，以增加幕体的密度和质量。

3)隔声：侧舞台和后舞台设置的防火隔声幕，应具有一定的隔声能力，以防止侧舞台或后舞台的操作对主舞台演出的影响。

舞台刚性防火幕的设计规范关键词：舞台刚性防火幕刚性防火隔离幕舞台防火幕编写：北京德恩普舞台工程技术有限公司舞台刚性防火幕设置在舞台台口处，在火灾情况下可迅速封闭台口，隔离舞台与观众厅或舞台以外的区域，防止火灾蔓延及烟雾扩散的刚性结构设备。

《舞台升降式刚性防火幕》WH0101-1996及《剧场建筑设计规范》JGJ57-2000规定：超过800 座位的特等、甲等剧场及高层民用建筑中超过800 座位的剧场舞台台口应设舞台刚性防火幕。

一、舞台刚性防火幕的设计要求：1.舞台刚性防火幕应安装在舞台台口与观众厅之间，幕体四周与舞台台口之间应有良好的密封条件, 能严密地将舞台与观众隔离, 防止烟尘串漏。

2.幕体要有足够的刚度和强度, 有较好的耐热性, 重量要轻, 变形要小。

不应使舞台空间空气因火灾发生热膨胀而推动舞台刚性防火幕。

3.为了提高耐火能力, 舞台刚性防火幕幕体表面应喷涂防火涂料, 并应配备自动喷水水帘。

4.操作控制系统要绝对保证安全可靠, 定位准确。

5.在无电源情况下幕体能自动平稳地降至舞台面, 为了保证在发生火灾时不要因为幕体降落而砸伤人, 必须在幕体下缘降至距舞台面2.5m 时, 速度控制在0.2m/s, 降至距离台面0.35m 时, 其速度控制在0.1m/s。

二、舞台刚性防火幕的组成：舞台刚性防火幕由幕体、导轨、平衡重、驱动装置、阻尼装置等组成，其耐火极限符合国际通行标准及国内有关防火规范。

紧急情况下，打开舞台刚性防火幕释放装置，幕体在50S内，靠重力下降关闭台口；当距舞台面2.5M时自动开启阻尼装置，幕体减速下降，减速落幕时间不小于10S。

1.幕体钢构由龙骨架、吊点梁、起吊环、滑轨等组成，内填充防火岩棉，外蒙防护钢板；2.在舞台刚性防火幕的两侧设有运行导轨、信号装置，并设置警示和蜂鸣器；3.配重块总重量：幕体总重量=90%~95%；4.驱动装置由电动机、减速器、阻尼机、卷筒、机械式手动释放装置等组成。

舞台防火幕耐火极限的详解关键词：舞台防火幕 燃烧性能 耐火极限转摘：北京德恩普舞台工程技术有限公司舞台防火幕是剧场的安全防火专用设备，当剧场发生火灾时，是舞台与观众厅隔离的金属屏障，所以舞台防火幕在很多时候俗称为“刚性防火隔离幕”。

舞台防火幕在电源切断的情况下，拉开手闸即可自由下降，幕体能迅速而安全地降落到地面，切断火势产生的大量烟雾热气狼的蔓延，及时地保护观众和演员的疏散，将剧场设备的损失降到最低限度。

舞台防火幕在很多场合要求其耐火极限为120~180min，按照《舞台机械 刚性防火隔离幕》GB36726-2018及舞台防火幕的使用特性，专业生产厂家对此进行详细的解释。

一.舞台防火幕的防火性能及燃烧性能的规定：《舞台机械 刚性防火隔离幕》GB36726-2018对舞台防火幕的使用材料及其防火性能、燃烧性能进行了详细的规定：1.舞台防火幕的防火性能：1.1幕体的耐火极限不小于60min；1.2幕体的耐火极限按照GB/T9978.8的规定进行测试，幕体的试样为一件，其面向舞台的一侧为受火面。

当没有幕体喷淋冷却水幕时，只测试耐火完整性；否则，应同时耐火完整性和耐火隔热性。

2.材料燃烧性能：2.1幕体的刚性结构及面板所用的材料，其燃烧性能等级应符合GB8624-2012中A级的规定；2.2幕体内填充的隔热材料，其燃烧性能等级应符合GB8624-2012中A级的规定；2.3幕体四周密封结构所用的材料，其燃烧性能等级应符合GB8624-2012中B1级的规定。

3.自重（紧急释放）下降时间：紧急释放时，幕体全行程下降时间应在30s~45s之间，距舞台面垂直高度2.5m后的下降时间不小于10s。

4.幕体承受的水平压力和变形：在计算温度在300℃时，幕体应承受300N/㎡的水平压力；此时幕体主要构架的挠度不大于计算跨度的1/350。

5.电动升降的速度：幕体电动升降的速度为0.1m/s~0.5m/s。

6.振动与噪音：舞台防火幕的运行不产生振动或异常噪音。
