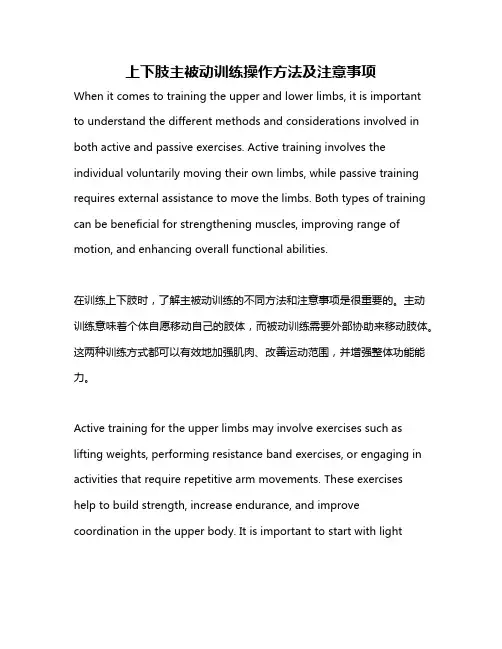

上下肢主被动训练操作方法及注意事项When it comes to training the upper and lower limbs, it is important to understand the different methods and considerations involved in both active and passive exercises. Active training involves the individual voluntarily moving their own limbs, while passive training requires external assistance to move the limbs. Both types of training can be beneficial for strengthening muscles, improving range of motion, and enhancing overall functional abilities.在训练上下肢时，了解主被动训练的不同方法和注意事项是很重要的。

主动训练意味着个体自愿移动自己的肢体，而被动训练需要外部协助来移动肢体。

这两种训练方式都可以有效地加强肌肉、改善运动范围，并增强整体功能能力。

Active training for the upper limbs may involve exercises such as lifting weights, performing resistance band exercises, or engaging in activities that require repetitive arm movements. These exerciseshelp to build strength, increase endurance, and improve coordination in the upper body. It is important to start with lightweights and gradually increase the resistance to avoid injury and ensure proper muscle activation.对于上肢的主动训练可能包括举重、使用抗阻带进行练习，或参与需要重复手臂运动的活动。

1.性能指标1.1外观与结构1.1.1可触及的表面不应有毛刺，尖角，锐边和可能对使用者造成伤害或者损坏衣物的缺陷。

1.1.2焊接件表面均匀平整，不应有漏焊，虚焊，焊瘤，夹渣，裂缝，烧穿，飞溅物等缺陷。

1.1.3镀（涂）层表面应色泽均匀，光滑平整，不应有擦伤、烧痕、裂纹、针孔、麻点、斑点、毛刺、鼓包剥落等缺陷。

1.1.4产品在使用过程中，不应存在训练位与训练位之间或同一训练位之间的器械干涉，运动范围干涉、人体干涉等现象。

1.1.5在训练位正常训练状态下，使用者可触及的区域内，不应存在被剪切、卷入、挤压或碰撞等现象。

1.1.6产品上所有重块移动范围不应出现无法控制的偏摆现象。

1.1.7文字和符号应完整、清晰。

1.1.8控制和调节机构应灵活、可靠，紧固件应无松动。

1.2性能要求1.2.1治疗模式1.2.1.1RLMP401型训练机具有上肢水平训练、垂直交叉、垂直平行，下肢训练模式（正转、反转）。

1.2.1.2RLMP402型训练机具有下肢训练模式（正转、反转）。

1.2.2阻力范围在主动训练时，上下肢阻力设定范围为0～20档位，步进1挡设定。

1.2.3转速范围在被动训练时，上下肢转速范围为5r/min～60r/min，步进可调，步距1r/min，允差±10%。

1.2.4最大动力被动训练时，上肢、下肢电机输出最大动力不大于12Nm。

1.2.5定时精度定时设置范围1分钟～99分钟，步进可调，步进1分钟，允差±10%，到第1 页共5 页达设置时间后自动切断输出。

1.2.6旋转角度（仅RLMP401型适用）上肢训练盘旋转面垂直调整角度应不小于80°；上肢训练工作臂水平调整角度应不小于170°。

1.2.7调节高度1.2.7.1RLMP401型训练机高度调节范围应在（700mm～850mm）范围内。

注：产品调节高度指的是上肢输出轴心到地面的高度。

1.2.7.2RLMP402型训练机高度调节范围应在（900mm～1250mm）范围内。

上下肢主被动训练器规格型号：LGT-5100D（龙之杰）1、操作流程：（1）使用前准备1）请确认训练器放在平稳的地方。

2）连接电源线：将训练器配备的电源线一端插入仪器电源接口中，另一端插入标准的良好接地的电源插座中。

3）打开电源开关，仪器开始工作，系统进入欢迎界面。

系统自检后，进入默认状态界面。

（2）调节仪器1）调节支架：使用者根据需要，通过调节仪器支架的高度和长度，达到所需要的位置之后，松开开关，然后放下固定脚固定仪器。

2）调节小腿支架：小腿支架有助于患者保护双腿。

通过旋钮调节小腿支架的位置以便能够适合小腿。

3）脚部及小腿固定：通过绑带使双脚快速安全的固定在脚踏板及小腿支架上。

在训练界面中点击放脚帮助按键，调节踏板到适当的位置后，再点击按键，脚踏板暂停动作，将双脚放在脚踏板上将腿部固定，调整绑带长度能够安全握住脚而无需太紧。

小腿支架的固定与脚部固定一致。

（3）界面操作和参数设置1）系统设置：点击设置按键，设置训练参数，医生须根据患者的实际情况，设定合适的训练参数。

当所有参数都已经设定好之后，点击返回按键返回主界面。

a)选择“默认治疗时间”按键，可点击上下键进行设置，1min~120min范围内可调；b)选择“声音”按键，调节音量，分高/中/低三级；c)选择“对比度”按键点击上下键，可调节屏幕对比亮度；d)选择“最大速度”按键点击上下键，可调节电机最大转速，05~60r/min范围内可调；e)选择“上肢痉挛等级”按键，点击上下键，可设定下肢痉挛等级，1~10范围内可调；f)选择“下肢助力等级”按键，点击上下键，可设定下肢阻力等级，1~10范围内可调；2）训练界面：点击进入键，训练器进入被动训练界面。

①被动训练模式：进入该界面，只限于设置速度、时间。

设置各参数后，点击右下角的按键，训练开始倒计时。

训练过程中，训练器根据患者训练情况，会出现被动训练模式、电机助力训练模式、主动训练模式。

训练过检中需暂停，请点击暂停按键；在使用过程中需终止训练，请点击停止按键。
