茅山头110K变电站迁建工程1#服务楼项目外部环境对深基坑施工的影响摘要:茅山头110K变电站迁建工程1#服务楼工程在深基坑施工前，通过前期调查发现周边环境比较复杂，作业面比较窄不利于施工推进，支护、开挖等工作难度大。

为降低复杂环境影响施工，建设单位采取一系列措施排除环境影响，针对实际环境情况制定合理的施工方案，并对维护结构、支撑体系等基坑施工重点制定完善的施工工艺，采用监测技术辅助施工，保证项目施工期间人员、设备等的安全，规避施工风险有效降低施工成本。

关键词:周边环境；深基坑施工；变形监测在科技的不断发展下，深基坑施工的相关技术不断被完善，现场施工安全大大提升，很多大型项目施工过程中，都会用到深基坑施工技术。

在建筑密集、地下管道复杂等环境下，该项技术展现出其独有优势，对多变环境具有较强适应性，支护体系、维护结构等施工，是深基坑施工技术的关键点，把控住技术重点，才能保证工程质量，在一定程度上也能保证现场施工安全。

1项目建设概况1.1工程概况茅山头110K变电站迁建1#服务楼工程，位于江西省九江市八里湖新区，十里河北路北侧，东侧为已建的规划道路，北侧为在建的配电装置楼工程，南面为十里河北路，路边地下新建了综合管廊。

南面地面标高20.81m，西面21m，北面地面标高19m，东面路面标高19.6m到19m。

地下室南侧外墙距离综合管廊边11m，管廊管底高程14.953m到14.303m；地下室外墙东面距离道路红线6m；地下室西面距离规划道路红线6~9m。

北面与在建的配电装置楼紧邻，1~8轴地下室外墙距最近的管桩中心3.1m。

配电装置楼基础为PHC桩，桩径400mm，桩承台顶高程16.15m，基础梁和底板面高程为17.7m。

开挖的基坑底高程为13.32m，根据基坑开挖深度、周围环境条件、场地条件及破坏后果，本基坑支护结构的安全等级为二级，结构重要性系数为1.0，设计使用年限为6个月。

本工程总体设计设计方案为：基坑周基本上采用土钉墙支护。

110kV输变电工程EPC总承包实施方案（福建永福工程顾问有限公司王接宋）项目名称：**电化搬迁项目110kV输变电工程EPC总承包项目目录1项目概述 (1)1.1接入方案 (1)1.2建设规模 (2)1.3电气主接线： (2)1.4水文气象 (2)1.5施工用水、电、通信及交通 (3)1.6调度管理及远动信息传送 (3)1.7电能质量治理与无功补偿 (3)1.8电气总平面布置及配电装置 (3)1.9站址环境影响 (4)2控制目标 (5)2.1总体目标 (5)2.2工程质量目标 (5)2.3工程进度目标 (5)2.4项目职业健康安全管理目标 (6)2.5项目管理目标的分解 (7)2.6本工程拟创建的闪光点 (8)3管理组织 (9)3.1项目部组建 (9)3.2项目总承包组织机构 (9)3.3职责分工 (9)4安全控制 (15)4.1项目HSE方针和目标 (15)4.2项目HSE机构、职责及资源配置 (16)4.3危害识别和风险评估及其控制方法 (19)4.4个人防护用品使用计划 (22)4.5项目HSE培训计划 (24)4.6项目HSE规章制度和操作规程 (25)4.7项目HSE检查监督程序 (26)4.8事故事件报告、调查、和处理管理规定 (28)5质量控制 (29)5.1质量目标 (29)5.2质量目标保证措施 (30)6进度控制 (36)6.1工程进度总目标 (36)6.2设计供图计划 (36)6.3施工进度计划 (38)6.4目标进度计划的编制 (39)7成本控制 (54)7.1成本管理工作内容和目标 (55)7.2成本管理的主要工作范围 (55)7.3费用管理职责 (57)7.4项目费用管理计划 (58)7.5项目费用管理 (58)8现场管理 (60)8.1施工现场管理机构的组建 (60)8.2施工现场区域划分 (62)8.3施工现场文明施工管理 (62)8.4施工现场布置图 (66)9合同管理 (66)9.1合同管理目标 (66)9.2合同管理工作内容 (67)9.3合同管理措施 (69)10项目沟通和信息管理 (69)10.1沟通管理 (69)10.2信息管理 (72)10.3文件管理 (74)10.4信息安全及保密 (76)11施工承包商管理及主要施工方案 (77)11.1施工队伍的选择 (77)11.2施工部署 (77)11.3总承包项目施工现场管理组织机构 (78)11.4施工方案编制的要求和审批程序 (78)11.5主要施工方案 (79)12组织协调 (111)12.1施工准备阶段的组织协调 (111)12.2施工安排 (112)12.3设备及材料进场计划 (112)12.4施工机械配置计划表 (113)12.5人力资源管理 (115)12.6设备材料管理 (116)12.7技术管理 (117)12.8资金管理 (118)12.9本工程的主要协调管理关系 (119)13竣工验收阶段管理 (120)13.1工程验收阶段的基本构成 (120)13.2电力用户自建工程验收阶段有关的培训安排及计划 (120)13.3电力用户自建工程有关验收方式及程序 (122)14回访保修管理 (123)14.1工程质保期内服务 (123)14.2工程质保期满寿命期内的服务 (123)15项目风险管理 (123)15.1风险管理工作内容和目的 (123)15.2风险识别及对应策略 (124)15.3风险防范 (126)附件一：项目采用的标准、规范 (128)附件二：进度计划横道图（变电站） (131)附件三：进度计划横道图（线路） (131)附件四：现场施工平面布置图 (131)1项目概述福建省**电化股份有限公司搬迁工程项目已由国家发展和改革委员会以发改产业【2010】1699号文核准批复，项目建设资金为自筹和银行贷款，本次招标范围为福建省**电化股份有限公司搬迁项目110kV输变电工程EPC总承包。

苏州金门110kV变电站新建工程临建工程施工方案苏州金门110kV变电站新建工程项目部二零一五年十月批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日目录一、编制依据 0二、工程概况 0三、施工准备 (2)四、办公区与生活区施工方案 (2)五、施工区、材料加工区、设备材料堆放区方案 (5)六、临时用水现场排水布置及临时用电布置 (6)七、施工现场消防布置 (7)八、成品保护措施 (7)九、安全保证措施 (7)十、文明施工技术措施 (8)附件： (9)临建工程施工方案一、编制依据《输变电工程安全文明施工标准》（Q/GDW250-2009）《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2015《临时性建(构)筑物应用技术规程(试行)》（DGJ 08-114-2005）《施工现场临时建筑物技术规范》（JGJ/T188－2009）二、工程概况苏州金门110kV变电站新建工程位于苏州市金门路以南，进站道路由西侧彩香路引接。

苏州金门110kV变电站新建工程临建房主要为单层彩钢板结构，进场的临建材料必须要有质保书，并且要符合厂家设计施工图要求。

苏州金门110kV变电站新建工程临时建筑物主要位于拟建变电站南侧，主要包括办公区、生活区及加工区。

办公区位于进站道路右侧，主要包括办公室、会议室、展览室、活动室、卫生间。

生活区位于进站道路右侧，包括宿舍、厕所浴室、食堂等。

生活区全部采用单层彩钢板结构，食堂、厨房、卫生间、浴室采用防滑地砖，其他房间采用水泥地坪，整个食堂区域均设置纱窗。

加工区位于办公区和生活区与拟建变电站东侧围墙中间，包括仓库、危险品仓库及钢筋加工区域、模板加工区域、搅拌区域、钢管堆场区域。

临时建筑一览表见下表。

临时建筑一览表本次临建计划工期20日，即1月10日—1月15日为前期场地清淤、回填土施工；1月16日—1月30日为临建搭设。

三、施工准备1、材料准备：主要临建材料：70厚蓝色彩钢板（外墙用）、100厚白色彩钢板（屋顶用）、50厚白色彩钢板（内墙用）、1．2m*1．2m铝合金窗、0．6m*1m铝合金窗、￠48-3．5厚钢管、单层1mm厚蓝色彩钢瓦其它辅助材料：八五砖、砂、碎石、水泥、白水泥、红、黄、白油漆、门把手、合页、电缆线、电线及其它相关材料2、机械设备准备：主要机具：水泵、打夯机、翻斗车、挖机、汽车、电钻、电锤、拉铆枪、电刨子、电焊机、钻头、锤子。

江苏省国土资源厅关于江阴地区新建110千伏璜塘(峭岐)输变电工程项目用地的预审意见文章属性•【制定机关】江苏省国土资源厅•【公布日期】2016.06.13•【字号】苏国土资预〔2016〕122号•【施行日期】2016.06.13•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】土地资源正文江苏省国土资源厅关于江阴地区新建110千伏璜塘(峭岐)输变电工程项目用地的预审意见苏国土资预〔2016〕122号国网江苏省电力公司江阴市供电公司：你公司关于新建110千伏璜塘(峭岐)输变电工程项目用地预审申请报告及有关附件已收悉。

经审查，现提出预审意见如下：一、该项目建设有利于保障区域用电需求，促进当地社会经济协调发展，符合相关产业政策和供地政策。

二、项目用地拟选址位于江阴市徐霞客镇外环西路东、外环南路北侧，土地利用现状为农用地，该项目已列入《江阴市土地利用总体规划（2006-2020年）》重点建设项目清单。

根据规定，列入土地利用总体规划的独立选址项目涉及占用规划多划基本农田的，视为符合土地利用总体规划，工程正式用地前应按有关规定办理相应手续。

三、按照建设用地控制标准和拟订的工程建设规模，项目申请用地总规模0.5637公顷，涉及农用地0.5637公顷（其中耕地0.5230公顷），基本符合建设用地控制标准。

在初步设计阶段，应优化设计方案，从严控制建设用地规模，节约和集约用地，并严格按规定用途使用。

四、按照《中华人民共和国土地管理法》等有关规定，建设项目占用耕地的，应落实补充耕地项目，开垦补充同等数量和质量相当的耕地，确保做到“占优补优”，占用规划多划基本农田的，加收40%的耕地开垦费，并将所涉及的费用纳入工程总投资概（预）算中。

五、按照《江苏省政府关于调整征地补偿标准的通知》（苏政发〔2011〕40号）和《江苏省征地补偿和被征地农民社会保障办法》（省政府93号令）的规定，要做好被征地农民的社会保障工作，足额落实补偿安置资金足额到位，切实维护被征地农民的合法权益，并按照要求将征地补偿安置相关费用全额纳入项目投资概算。

110kV石青线N4～N44段线路迁改工程施工图设计基础施工图说明书目录1.基础施工图设计情况-----------------------------------------12 .铁塔与基础连接方式----------------------------------------13.塔基自然环境保护-------------------------------------------14.材料标准---------------------------------------------------25.施工运行注意事项-------------------------------------------21. 基础施工图设计情况本工程铁塔基础采用国内外已较为广泛使用掏挖式，这种基础的受力合理，技术经济指标较好。

各基础型号的单线图及各项指标详见《基础一览图》，图号：“JZ21/CQS-05S-A01-08”。

2. 铁塔与基础连接方式基础连接采用底脚螺栓与塔腿（脚）板连接方式。

3. 塔基自然环境保护3.1 保护塔位区域的自然环境，是保证线路安全运行的重要措施，同时也为配合国家对生态环境的建设，防止水土流失，造福后代，也要将保护塔位的自然环境提到一个很重要的高度。

施工时尽量维护自然地形、地貌，尽可能减少土石方开挖量。

3.2 加强塔位的排水措施，防止地表水冲刷塔基。

3.3 位于斜坡的塔位，严禁将弃土就地置于塔位下坡方向，亦不能将边坡和基坑开挖的弃土石堆于边坡坡体上；应将弃土石运到塔基范围外，且不影响农田耕作的地方堆放，以防止弃土冲毁下坡方向自然地貌、植被，危及塔基安全。

基坑开挖时，应注意对村寨及良田好土的影响。

对回填后的余土，要妥善处理。

对于坡度不大于15度的塔位，弃土可堆放于铁塔四腿范围内，但不能掩埋塔腿或引起塔基积水，且弃土不能垮塌。

否则用干（砌）块石保护或运至专门的堆放场堆放。

4. 材料标准4.1基础所用钢材一般为：HPB300（符号：φ）钢、HRB400（20MnSi，符号：φ）钢，其质量标准应分别符合《钢筋混凝土用热扎光圆钢筋》（GB13013）、《钢筋混凝土用热扎带肋钢筋》（GB1499）的要求。

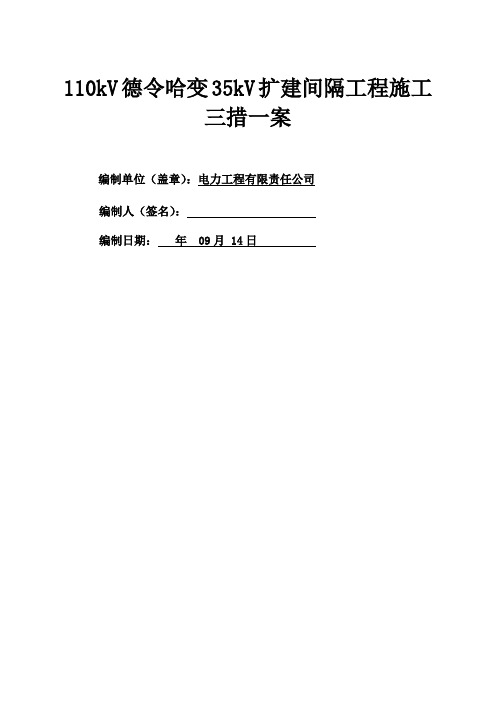

110kV德令哈变35kV扩建间隔工程施工三措一案编制单位（盖章）：电力工程有限责任公司编制人（签名）：编制日期：年 09月 14日施工“三措”审批表110kV德令哈变35kV扩建间隔工程电气安装施工三措为保证变电站工作顺利完成，质量达到一流标准，保证施工安全，做到“安全第一、预防为主”，杜绝一切责任性事故，做到分工明确、责任到位，保证安全施工依据国家电网公司《电力安全工作规程》和《安全工作规定》特制订本计划。
