一个超重低音炮的制作过程（图解）业余制作喇叭为南鲸15寸低音南鲸YD390-8HL的参数,阻抗:8欧,功率:400W,灵敏度:99土2dB,外径:390mm,磁体尺寸:220mm,材质:进口布边纸盆,有效振动半径:165mm,等效容积:135L,频响范围:40-3000Hz,振动质量:150g,Q 值:0.4箱体用鑫鑫木业买来的18mm一级中密度板两张,价格大概76元/张。

工具:手持式切割机、曲线锯、手电钻、电动螺丝刀、角尺、钢板尺、板锉、毛刷…箱体尺寸设计比例为1:1.1:1.4箱体内应去除支撑,分频器与单元所占容积,在计算出的箱体容积后再乘以 1.1倍,所得约140升按比例分配内部净容积尺寸为450x495x630mm,外部尺寸522x567x900mm.由于是有源音箱,所以在右侧留了一个腔'装电源与功放部分。

跟据喇叭的参数来设计箱体.本单元Q值为0.4谐振频率40Hz所以适合做倒相箱几个音箱设计的重要公式调谐比 h=fB/fofB为箱体谐振频率 fo为扬声器单元谐振频率调谐比h、声顺比a也可查表得出音箱箱体容积V=Veq/aVeq为扬声器单元等效容积倒相管截面积S>=0.8fBVdVd为扬声器单元振膜的最大位移体积倒相管长度L=C2S/4兀2fb2V-0.82根号S(cm)C为声速344m/s几点说明1.倒相管截面积可用两个面积和相等的代换,但不能太小否则出现象吹口哨一样的风音。

2音箱的宽深高不能为整数倍。

3扬声器位置不能放在箱体几何中间位置。

4倒相孔不能离喇叭太近,防止低音短路。

好了,就想起这几点中密度板尺寸裁好后,连接处刷胶后用自攻螺丝固定,内部连接角处贴方木条加固,另处还能起密封作用,并且内部用方木支撑增加强度。

两块前障板先开喇叭孔后粘接成一体,开孔时要开出一大一小,粘成一体时就形成沉孔。

待箱体胶凝结实后,用密封胶将箱内各边缝涂胶密封.待密封胶凝固硬以后,箱体内部刷N层清漆,进一步密封及增加强度。

教你看懂扬声器的构造图作为音箱最基本的组成部分，扬声器单元（简称单元）对于普通读者来说是既简单又复杂的。

为什么这么说呢？因为单元的工作原理似乎很简单，往复运动的振膜不停的振动，带动空气形成声波，似乎就这么简单。

不过本文也没有让您一下子就能肉眼辨别单元好坏的妙方，只能先为大家揭秘这么个看似简单的单元，内部究竟是个什么样，各部件有何功能等等。

惠威M200MKIII原木豪华版扬声器的爆炸图（分解图）：惠威M200MKIII原木豪华版:低音单元爆炸图将单元按照中轴及大致的装配顺序进行分解排列的说明图被行业人士称为爆炸图，上图便是典型的扬声器爆炸图。

锥形扬声器的特点及其内部组成：锥形扬声器是我们最常的扬声器类型，它的结构相对简单、容易生产，而且本身不需要大的空间，这些原因令其价格便宜，可以大量普及。

其次，这类扬声器可以做到性能优良，在中频段可以获得均匀的频率响应，因此能够满足大部分普通消费者的常规听感需求。

最后，这类扬声器已有几十年的发展史，而其工艺、材料也在不断改进，性能与时俱进，这也令这两款扬声器能够获得成为主流的持续的原动力。

惠威M200MKIII原木豪华版:低音单元锥形扬声器的结构可以分为三个部分：1、振动系统包括振膜、音圈、定型支片、防尘罩2、磁路系统包括导磁上板、导磁柱、导磁下板、磁体等3、辅助系统包括盆架、压边、接线架、相位塞等下面我们将为大家逐一介绍锥形扬声器内部的主要部件。

最新扬声器内部解构：惠威M200MKIII原木豪华版:低音单元爆炸图具体到上图，根据序号，他们分别是：1.防磁罩、2&4.磁体、3.导磁下板、5.导磁上板、6.盆架、7.定心支片（弹拨）、8.音圈、9.振膜+折环、10.防尘帽。

振膜：电动式扬声器，当外加音频信号时，音圈推动振膜振动，而振膜则推动空气，产生声波。

常见的锥盆有三种形式：直线式锥盆振膜、指数式锥盆振膜和抛物线式锥盆振膜。

振膜在振动频率较高时，会出现分割振动，在振膜锥形斜面上增加褶皱可以改变分割振动的状态，如果设计得当，可以改善单元的高频特性，还可以增加振膜的强度及阻尼。

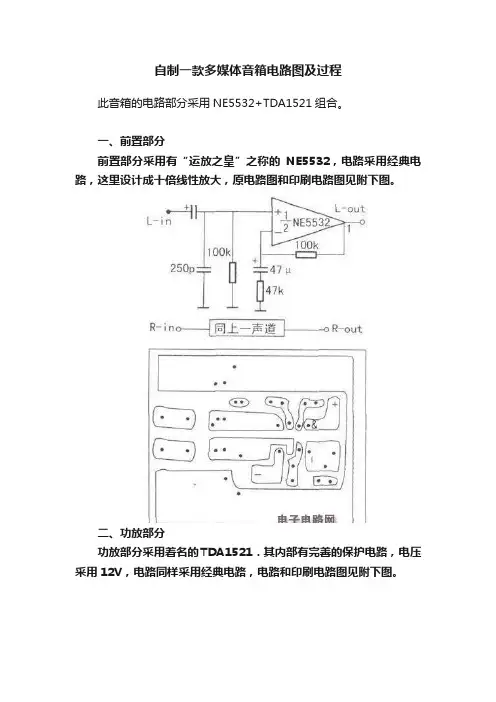

自制一款多媒体音箱电路图及过程
此音箱的电路部分采用NE5532+TDA1521组合。

一、前置部分
前置部分采用有“运放之皇”之称的NE5532，电路采用经典电路，这里设计成十倍线性放大，原电路图和印刷电路图见附下图。

二、功放部分
功放部分采用着名的TDA1521．其内部有完善的保护电路，电压采用12V，电路同样采用经典电路，电路和印刷电路图见附下图。

三、电源部分
现在的市电已经不是纯净的50Hz正弦波了，来自电源的干扰是功放音质的最大杀手，所以这里的电源电路是特别设计的，参考了某进口成品的设计。

性以非常不错，可以滤除大部分的杂波，可以为你的功放提供纯净的电源，电路与印刷电路图见附下图。

四、功放外壳
功放外壳可以根据自己的喜好自行设计。

此音箱的设计是用PVC 管加工成外壳，内部电路采用分层式设计，外形及内部见附下图。

五、箱体制作
音箱的箱体采用15mm厚的石板做材料，按附下图所示尺寸加工后，用胶粘牢。

注意：螺丝孔钻孔要准确，并用木塞胶固。

在箱体内部铺上一层1cm厚的沥青，再粘上吸音材料。

六、装饰
装饰就可以根据自己的喜好自由发挥。

最后是试听，经过一天的试听，总体感觉比以前的音箱音质好了不少，但还是不如专业音箱耐听，但毕竟只用了不到两百元，如此性能知足了。

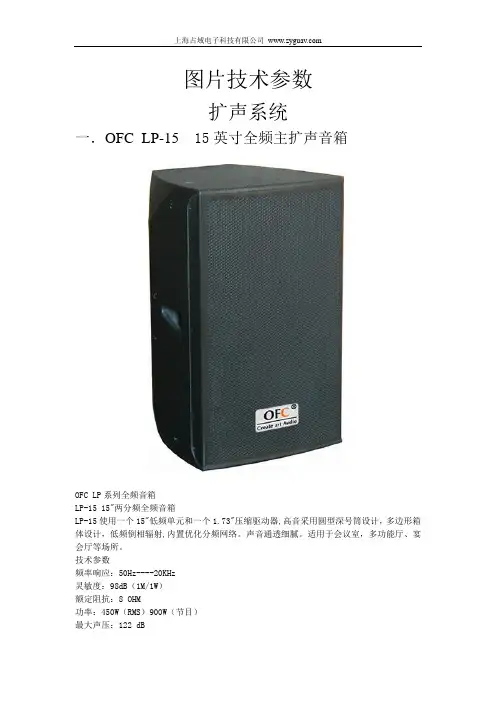

图片技术参数扩声系统一．OFC LP-15 15英寸全频主扩声音箱OFC LP系列全频音箱LP-15 15"两分频全频音箱LP-15使用一个15"低频单元和一个1.73"压缩驱动器,高音采用圆型深号筒设计，多边形箱体设计，低频倒相辐射,内置优化分频网络。

声音通透细腻。

适用于会议室，多功能厅、宴会厅等场所。

技术参数频率响应：50Hz----20KHz灵敏度：98dB（1M/1W）额定阻抗：8 OHM功率：450W（RMS）900W（节目）最大声压：122 dB覆盖角：水平：90度垂直：60度分频点：1.6KHz高通滤波器：>50Hz 24dB/OCT箱壳材质：15mm夹板单元配置：15"低音（音圈直径75mm）+1.73"高音（25mm喉口）接线方式：NL4*2尺寸：700mm*415mm*455mm重量：31Kg二、OFC LP-12 12英寸辅助音箱OFC LP系列全频音箱LP-12 12"两分频全频音箱LP-12使用一个12"低频单元和一个1.33"压缩驱动器,高音采用圆型深号筒设计，多边形箱体设计，低频倒相辐射,内置优化分频网络。

声音通透细腻。

适用于会议室，多功能厅、宴会厅等场所。

技术参数频率响应：60Hz----20KHz灵敏度：97dB（1M/1W）额定阻抗：8 OHM功率：350W（RMS）700W（节目）最大声压：120 dB覆盖角：水平：90度垂直：60度分频点：1.6KHz高通滤波器：>50Hz 24dB/OCT箱壳材质：15mm夹板单元配置：12”低音（音圈直径65mm）+1.33”高音（25mm喉口）接线方式：NL4*2尺寸：600mm*360mm*380mm重量：21Kg三、OFC SM-15SUB 单15英寸超低音（进口单元）OFC SM系列超重低音音箱SM-15SUB 单15"低音音箱SM-15SUB使用一个15"超低频单元，黑色喷漆夹板箱，进口纸盆，低音喇叭采用4"大音圈设计，能承受额定500W的大功率。

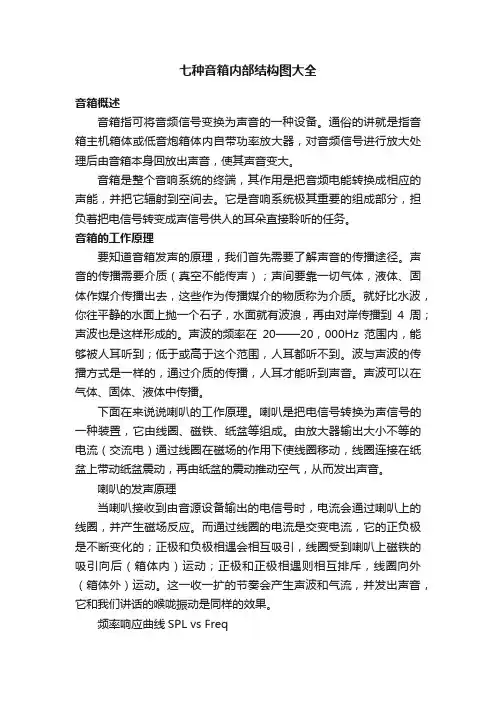

七种音箱内部结构图大全音箱概述音箱指可将音频信号变换为声音的一种设备。

通俗的讲就是指音箱主机箱体或低音炮箱体内自带功率放大器，对音频信号进行放大处理后由音箱本身回放出声音，使其声音变大。

音箱是整个音响系统的终端，其作用是把音频电能转换成相应的声能，并把它辐射到空间去。

它是音响系统极其重要的组成部分，担负着把电信号转变成声信号供人的耳朵直接聆听的任务。

音箱的工作原理要知道音箱发声的原理，我们首先需要了解声音的传播途径。

声音的传播需要介质（真空不能传声）；声间要靠一切气体，液体、固体作媒介传播出去，这些作为传播媒介的物质称为介质。

就好比水波，你往平静的水面上抛一个石子，水面就有波浪，再由对岸传播到4周；声波也是这样形成的。

声波的频率在20——20，000Hz范围内，能够被人耳听到；低于或高于这个范围，人耳都听不到。

波与声波的传播方式是一样的，通过介质的传播，人耳才能听到声音。

声波可以在气体、固体、液体中传播。

下面在来说说喇叭的工作原理。

喇叭是把电信号转换为声信号的一种装置，它由线圈、磁铁、纸盆等组成。

由放大器输出大小不等的电流（交流电）通过线圈在磁场的作用下使线圈移动，线圈连接在纸盆上带动纸盆震动，再由纸盆的震动推动空气，从而发出声音。

喇叭的发声原理当喇叭接收到由音源设备输出的电信号时，电流会通过喇叭上的线圈，并产生磁场反应。

而通过线圈的电流是交变电流，它的正负极是不断变化的；正极和负极相遇会相互吸引，线圈受到喇叭上磁铁的吸引向后（箱体内）运动；正极和正极相遇则相互排斥，线圈向外（箱体外）运动。

这一收一扩的节奏会产生声波和气流，并发出声音，它和我们讲话的喉咙振动是同样的效果。

频率响应曲线SPL vs Freq人耳所能听到的频率范围为20Hz─20KHz，（《20hz称为次声，》20KHz称为超声）图标纵坐标─表示声压级，单位是dB。

图标横坐标─表示频率，单位是Hz。

图标左侧为低音单体频响曲线，右侧为高音单体，包含左右的是音箱。

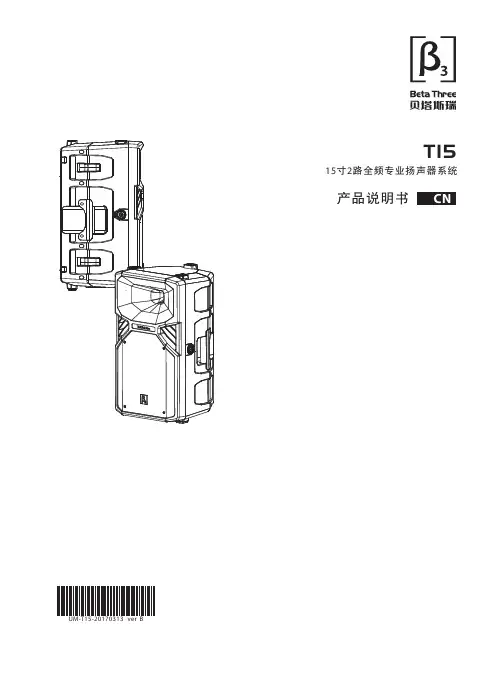

感谢您购买 产品！请仔细阅读本手册，它将帮助你妥善设置并运行您的系统，使其发挥卓越的性能。

并保留这些说明以供日后参照。

警告：为了降低火灾与电击的风险，请不要将产品暴露在雨中或潮湿环境中。

警告：为了降低电击的风险，非专业人士请勿擅自拆卸该系统。

仅供专业人士操作。

等边三角形中的闪电标记，用以警示用户该部件为非绝缘体，系统内部存在着电压危险，电压。

可能足以引起触电。

可能足以引起触电如系统标有带惊叹号的等边三角形，则是为提示用户严格遵守本用户指南中的操作与维护规定。

注意：请勿对系统或附件作擅自的改装。

未经授权擅自改装将造成安全隐患。

警告：燃不得将明火源(如点的蜡烛)放在器材上面。

1. 请先阅读本说明。

2. 保留这些说明以供日后参照。

3. 注意所有警告信息。

4. 遵守各项操作指示。

5. 不要在雨水中或潮湿环境中使用本产品。

6. 不要将产品靠近热源安装，例如暖气管、加热器、火炉或其它能产生热量的装置（包括功放机 ）。

7. 不要破坏极性或接地插头的安全性设置。

如果提供的插头不能插入插座，则应当请专业人员更换插座。

8. 保护好电源线和信号线，不要在上面踩踏或拧在一起（尤其是插头插座及穿出机体以外的部分 ）。

9. 使用厂商规定及符合当地安全标准的附件。

10.雷电或长时间不使用时请断电以防止损坏产品。

12. 不要让物体或液体落入产品内——它们可能引起火灾或触电。

13. 请注意产品外罩上的相关安全标志。

. 仅与厂商指定或与电器一同售出的推车、架子、三脚架、支架或桌子一起使用。

推动小车电/器时，应谨防翻倒。

11注意事项产品的安装调试须由专业人士操作。

在使用非本厂规定的吊装件时，要保证结构的强度并符合当地的安全规范。

警告：1扬声器及扬声器系统的产品有限保修期为自正式购买日起的3年。

由于用户不合理的应用而导致音圈烧毁或纸盆损坏等故障，不包含于产品保修项目。

产品吊附件(包括音箱装配五金件和吊挂配件)的有限保修期为自正式购买日起的1年。

打造15寸飞乐全频音箱，领略纸盆喇叭自然的声音之前做过12寸飞乐全频喇叭的背负式号角音箱，对于大口径全频很感兴趣，飞乐的全频小至3寸，大至15寸，价格也不高，于是决定入手一对来试试！这次的音箱决定尝试ONKEN低音反射式，他拥有类似倒相式音箱的倒相开口，但是倒相管非常长，音箱也非常大。

据说声音界在开放障板和密闭音箱之间。

因为音箱共鸣腔太大，我决定加一个隔板在中间，隔板开四个孔，减少形成驻波。

隔板同时支撑加强音箱结构，之后再用木条加强隔板的稳定度。

这是整排的倒相管，感觉很像豆腐架。

用绑带固定倒相管跟音箱，已经可以看出音箱的庞大了，真是气势十足的音箱！！音箱的后隔板锁上四根接线柱，两根红的并联，两根黑的并联，一对用于功放输入，另一对可以用来接补偿高音，放在音箱顶端。

整个音箱只有底板有用螺丝补强，其他部分都是用胶水固定。

制作音箱的时候边角都要留出一点举例，打磨时磨掉，这样才能做到真正平整。

贴皮之后质感很不错！隔板上下都添加吸音棉。

锁上15寸全频喇叭，音箱高93，宽52，深42，霸气十足！接上之前做的LM3885功放，开始煲机，放在声韵6.5寸旁边，突然感觉6.5寸好笑小。

刚开始试音，声音闷闷紧紧的，解析度也差，很令人失望，目前煲了一天由余，音域高了许多，解析度也有所提升，播放低音沉的音乐特别有气势~飞乐的悬边没有使用橡胶，而是纸盆的延伸，可能因此要煲比较久。

之前甚至在网络上看到有人用砂纸打磨飞乐悬边，加速单体老化。

不过我不敢这么处理，顶多就是多煲久一点。

之后如果声音还不理想，我在着手添加超高音喇叭。

总之，大口径纸盆喇叭优势很明显，中频非常自然，而且中频的信息量和真实度是那些多分频小口径无法比拟的，低频的量感和气势也和那种小口径长冲程喇叭放出来的不同。

这个更快速，听起来更舒服，更真实。

如果配上胆机，以胆机的优美音色来互补纸盆的干涩，使它增加一些厚润感，估计能迷倒不少烧友！。

卓越系列图纸卓越系列图纸AV-2003C防磁座地式…T & T 音箱制作图纸[3]T & T 音箱制作…T & T 音箱制作图纸[2]T & T 音箱制作…T & T 音箱制作图纸[1]T & T 音箱制作…[更多]惠威低频霸主箱体图惠威低频霸主箱体图惠威落地箱三号惠威落地箱三号SWANS M1.2SWANS M1.2SWANS MS4SWANS MS4书架箱四号书架箱四号书架箱三号书架箱三号书架箱二号书架箱二号惠威落地箱二号惠威落地箱二号[更多]南鲸音箱制作图纸[4]南鲸音箱制作图纸[4]南鲸音箱制作图纸[3]南鲸音箱制作图纸[3]南鲸音箱制作图纸[2]南鲸音箱制作图纸[2]南鲸音箱制作图纸[1]南鲸音箱制作图纸[1]雷顿音箱制作图纸雷顿音箱制作图纸银笛音箱制作图纸[2]银笛音箱制作图纸[2]银笛音箱制作图纸[1]银笛音箱制作图纸[1]新德克音箱制作图纸新德克音箱制作图纸[更多]音箱制作图纸惠威银笛|南鲸|雷顿|新德克|美之声ETON|SEAS|SCAN-SPEAKETON 11寸三分频落…ETON 8寸二分频落地…Scan-speak8531二路…西雅士音箱制作图纸西雅士音箱制作图纸[更多]ALTO LINEALTO LINE ALTO IIALTO IIALTO IALTO IATLAS COMPACT MK IVATLAS COMPACT MK IVATLAS COMPACT MK VATLAS COMPACT MK V[更多]KEF 101KEF 101世霸世霸proac response oneproac response oneKRELLKRELLproac response2.5proac response2.5PROAC tablette 2PROAC tablette 2PROAC tablette 50PROAC tablette 50DynaudioDynaudio威沙通经典DIY。

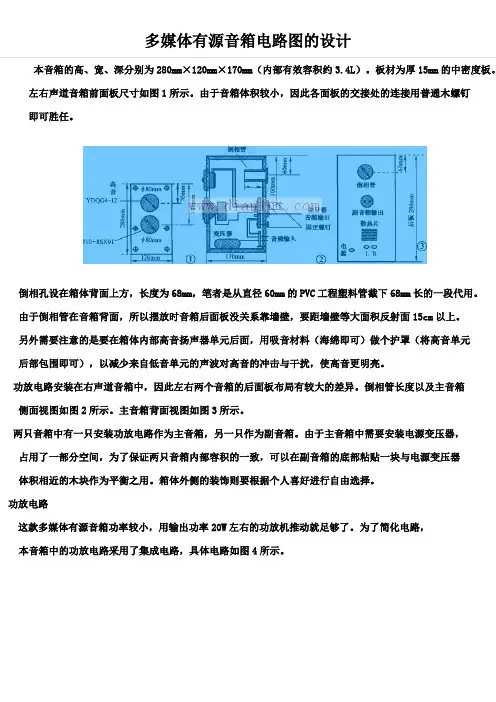

多媒体有源音箱电路图的设计本音箱的高、宽、深分别为280mm×120mm×170mm（内部有效容积约3.4L）。

板材为厚15mm的中密度板。

左右声道音箱前面板尺寸如图1所示。

由于音箱体积较小，因此各面板的交接处的连接用普通木螺钉即可胜任。

倒相孔设在箱体背面上方，长度为68mm，笔者是从直径60mm的PVC工程塑料管截下68mm长的一段代用。

由于倒相管在音箱背面，所以摆放时音箱后面板没关系靠墙壁，要距墙壁等大面积反射面15cm以上。

另外需要注意的是要在箱体内部高音扬声器单元后面，用吸音材料（海绵即可）做个护罩（将高音单元后部包围即可），以减少来自低音单元的声波对高音的冲击与干扰，使高音更明亮。

功放电路安装在右声道音箱中，因此左右两个音箱的后面板布局有较大的差异。

倒相管长度以及主音箱侧面视图如图2所示。

主音箱背面视图如图3所示。

两只音箱中有一只安装功放电路作为主音箱，另一只作为副音箱。

由于主音箱中需要安装电源变压器，占用了一部分空间，为了保证两只音箱内部容积的一致，可以在副音箱的底部粘贴一块与电源变压器体积相近的木块作为平衡之用。

箱体外侧的装饰则要根据个人喜好进行自由选择。

功放电路这款多媒体有源音箱功率较小，用输出功率20W左右的功放机推动就足够了。

为了简化电路，本音箱中的功放电路采用了集成电路，具体电路如图4所示。

由于普通多媒体音箱都不带耳机输出插孔，需要使用耳机时，要反复插拔声卡输出插座中的插头，带来诸多不便，对此，笔者在这款音箱中设计了一个耳机插座。

当耳机没有插入插座中时，插座内部触点闭合，声卡输出的音频信号直接送到功放电路中。

当插入耳机时，插座内部触点断开，切断声卡到功放的接线，声卡输出的音频信号直接送到耳机中，音箱中就没有声音输出。

IC1及周围元件组成缓冲放大级，电路增益=R4/(R1+R2)=50/(10+0.1)≈5倍。

为了避免在电脑关机后，在声卡停止工作时，前置放大器输入端悬空，处于高阻抗输入状态，将感应到的50Hz交流电信号送到后级电路放大，从而在扬声器中出现较强的噪声，特设置了22kΩ电阻R25、R26，这样不但可以将输入阻抗限制在22kΩ，避免前置电路工作在高阻抗状态，还可以对50Hz感应信号进行有效的抑制，提高整机信噪比。

相信很多朋友都会拥有一套小的桌面音响，用来搭配电脑作为闲暇时听听音乐。

桌面音响体积小，功率不大，耗电量低，重放效果基本满足一般性欣赏要求，因此以极高的性价比被人们所青睐；本文将通过一套桌面音响的制作介绍业余条件下DIY的方法，希望能给广大爱好者提供参考和启发。

方案及选材Mini音响，顾名思义，就是以小而著称，主要表现在体积和功率两方面，市场上销售的多媒体音响，大部分是把功放模块嵌入在音箱内部，这样的设计主要是为降低成本。

而对于我们的DIY而言，则应重点从制作难易度、个人的外观取向等方面着手。

在这里，笔者使用了功放和音箱分离设计的方案，整个系统的结构框架如图1所示，其中功放和音箱就是我们要制作的部分。

图1系统框架图图2功放电路原理图家庭日常听音乐，具有5W以上的输出功率就足够，我们无需制作动辄几十瓦的音频功放，本制作选择了意法半导体公司的TDA2030A单声道功放芯片，在 4Ω负载下能有18W的额定输出功率，它价格便宜，使用广泛，容易购买，且外围电路简单，很适合业余条件的DIY制作。

功放电路方案确定以后，我们就可以根据输出功率选择合适的扬声器来制作音箱，一般尺寸大的扬声器，其低音表现力要更好，但是相应的音箱体积也会增大，由于我们这款音箱的主要用途是小功率下听音乐，因此选择了4英寸的全频扬声器，在低成本的情况下又能保证中频部分的效果。

手工DIY，困难最大的就是外观结构的处理，因此，我们应尽可能利用现成的材料作为外壳，这样既能制作自己想要的作品，又保证了良好的外观。

对于本制作，我们需要从市场上选择合适的功放外壳和音箱箱体，并根据这些结构的尺寸设计制作电子部分，这也是本文重点所在，下面将从功放和音箱两部分进行阐述。

功放制作采用集成芯片制作功放时，笔者建议采用厂家给出的参考电路，因为那是最平衡表现芯片工作参数的电路。

图2所示的是本制作所采用的电路图，这也是厂家给出的参考电路，由于使用外部24V/2A的开关电源适配器，所以采用了直流24V单电源设计。
