线路勘测：第六章 小地区控制测量

第六章小地区控制测量第一节控制测量概述在绪论中已经指岀，测量工作必须遵循“从整体到局部，先控制后碎部“的原则，先建立控制网，然后根据控制网进行碎部测量和测设。

控制网分为平而控制网和髙程控制网两种C测左控制点平而位程的工作，称为平面控制测量。

测立控制点髙程的工作，称为髙程控制测戢。

一、平而控制测量在全国范園内建立的控制网，称为国家控制网。

它是全国各种比例尺测图的基本控制，并为确定地球的形状和大小提供研究资料。

国家控制网是用精密测量仪器和方法依照施测精度按一、二、三、四等四个等级建立的，它的低级点受高级点逐级控制。

一等三角锁是国家平而控制网的计干。

二等三角网布设于一等三角锁环内，是国家平面控制网的全而基础。

如图6-1所zj\o图6-1 一、二等三角锁三、四等三角网为二等三角网的进一步加密。

建立国家平而控制网，主要采用三角测量的方法。

国家一等水准网是国家髙程控制网的件V。

如图6-2所示二等水准网布设于一等水准环内，是国家髙程控制网的全而基础。

三、四等水准网为国家髙程控制网的进一步加密，建立国家高程控制网，釆用精密水准测量的方法。

U A.X A)图6-2 三角锁图6-3 导线测址在城市或厂矿等地区，一般应在上述国家控制点的基础上，根拯测区的大小、城市规划和施工测量的要求，布设不同等级的城市平而控制网，以供地形测图和施工放样使用。

直接供地形测图使用的控制点，称为图根控制点，简称图根点。

测左图根点位垃的工作，称为图根控制测量。

图根点的密度（包括髙级点），取决于测图比例尺和地物、地貌的复杂程度。

至于布设哪一级控制作为首级控制，应根据城市或厂矿的规模。

中小城市一般以四等网作为首级控制网。

而积在15km以内的小城镇，可用小三角网或一级导线网作为首级控制。

而积0.5km 以下的测区，图根控制网可作为首级控制。

厂区可布设建筑方格网。

城市或厂矿地区的髙程控制分为二、三、四等水准测量和图根水准测量等几个等级，它是城市大比例尺测图及工程测量的高程控制。

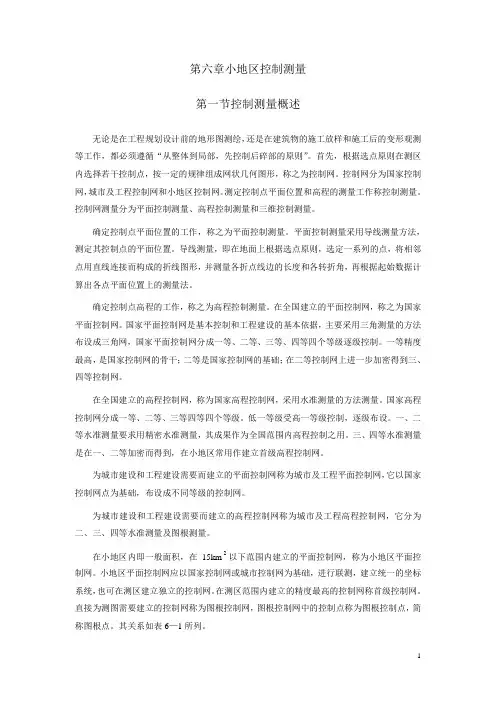

第六章小地区控制测量第一节控制测量概述无论是在工程规划设计前的地形图测绘，还是在建筑物的施工放样和施工后的变形观测等工作，都必须遵循“从整体到局部，先控制后碎部的原则”。

首先，根据选点原则在测区内选择若干控制点，按一定的规律组成网状几何图形，称之为控制网。

控制网分为国家控制网，城市及工程控制网和小地区控制网。

测定控制点平面位置和高程的测量工作称控制测量。

控制网测量分为平面控制测量、高程控制测量和三维控制测量。

确定控制点平面位置的工作，称之为平面控制测量。

平面控制测量采用导线测量方法，测定其控制点的平面位置。

导线测量，即在地面上根据选点原则，选定一系列的点，将相邻点用直线连接而构成的折线图形，并测量各折点线边的长度和各转折角，再根据起始数据计算出各点平面位置上的测量法。

确定控制点高程的工作，称之为高程控制测量。

在全国建立的平面控制网，称之为国家平面控制网。

国家平面控制网是基本控制和工程建设的基本依据，主要采用三角测量的方法布设成三角网，国家平面控制网分成一等、二等、三等、四等四个等级逐级控制。

一等精度最高，是国家控制网的骨干；二等是国家控制网的基础；在二等控制网上进一步加密得到三、四等控制网。

在全国建立的高程控制网，称为国家高程控制网，采用水准测量的方法测量。

国家高程控制网分成一等、二等、三等四等四个等级。

低一等级受高一等级控制，逐级布设。

一、二等水准测量要求用精密水准测量，其成果作为全国范围内高程控制之用。

三、四等水准测量是在一、二等加密而得到，在小地区常用作建立首级高程控制网。

为城市建设和工程建设需要而建立的平面控制网称为城市及工程平面控制网，它以国家控制网点为基础，布设成不同等级的控制网。

为城市建设和工程建设需要而建立的高程控制网称为城市及工程高程控制网，它分为二、三、四等水准测量及图根测量。

在小地区内即一般面积，在15km2以下范围内建立的平面控制网，称为小地区平面控制网。

小地区平面控制网应以国家控制网或城市控制网为基础，进行联测，建立统一的坐标系统，也可在测区建立独立的控制网。

第六章 小区域控制测量第一节 概 述为了限制误差传递和误差积累，提高测量精度，无论是测绘还是测设必须遵循“先整体后局部，先控制后碎部,由高级到低级”的原则来组织实施。

测量工作的基本程序也就分为控制测量，碎部测量两步。

控制测量分为平面控制测量和高程控制测量。

测定控制点平面位置（y x 、）的工作，称为平面控制测量。

测定控制点高程（H ）的工作，称为高程控制测量。

一、平面控制测量（一）建立平面控制网的方法平面控制测量的任务就是用精密仪器和采用精密方法测量控制点间的角度、距离要素，根据已知点的平面坐标、方位角，从而计算出各控制点的坐标。

建立平面控制网的方法有导线测量、三角测量、三边测量、全球定位系统GPS 测量等。

随着电磁波测距技术的发展，导线测量已是平面控制测量的主要方法。

1、导线测量导线测量—将各控制点组成连续的折线或多边形，如图6-1,a 、b 所示。

这种图形构成的控制网称为导线网，也称导线，转折点（控制点）称为导线点。

测量相邻导线边之间的水平角与导线边长，根据起算点的平面坐标和起算边方位角，计算各导线点坐标，这项工作称为导线测量。

2、三角测量三角测量—将各控制点组成互相连接的一系列三角形，如图6-2所示，这种图形构成的控制网称为三角锁，是三角网的一种类型。

所有三角形的顶点称为三角点。

测量三角形的一条边和全部三角形内角，根据起算点的坐标与起算边的方位角，按正弦定律推算全部边长与方位角，从而计算出各点的坐标，这项工称为三角测量。

3、三边测量三边测量—指使用全站型电子速测仪或光电测距仪，采取测边方式来测定各三角形顶点水平位置的方法。

三边测量是建立平面控制网的方法之一，其优点是较好的控图6－1 导线测（a ） （b ）图6－2 三角锁制了边长方面的误差，工作效率高等。

三边测量只是测量边长，对于测边单三角网，无校核条件。

4、GPS测量全球定位系统GPS测量—全球定位系统是具有在海、陆、空进行全方位实时三维导航与定位能力的新一代卫星导航与定位系统。
