第七章隧道控制测量§7-1 概述当线路定测以后，隧道两端洞口的位置就确定了，并标定在地面上。
对于直线隧道来说，如图7-l，A、D为隧道两端的洞口点，它们的位置是利用线路上的转点ZD、ZD2及Z3标定出来的，因此认为ZD1—A—ZD2—D—ZD3为一直线。
直线隧道的方向，就根据A、D来确定。
在建立洞外(地面)控制网时，必须将各洞口外直线上的两个点作为控制点(洞口点包括在内)。
如果不能将它们作为首级网的控制点，可用插点的方法，例如在图7-l中ZD1、ZD3作为首级网的控制点，A、D为插点。
这样就把两端洞口点密切地联系起来，求得了在两端洞口处进洞拨角的数据，以指导施工时进洞的方向；同时使洞内直线和洞外直线密切联系起来，以保证ZD1—A—D—ZD3在一条直线上。
对于曲线隧道来说，控制网的作用一方面要保证隧道本身的正确贯通，另一方面还要控制曲线两侧两条切线的方向从而精确地测定曲线转角并因此精确地确定曲线元素，以保证在隧道开挖中放样数据的正确。
如图7-2所示，这时，除了洞口点A、D包括在控制网中，还应该将两切线上的点ZD l、ZH、HZ、ZD3也包括在控制网内。

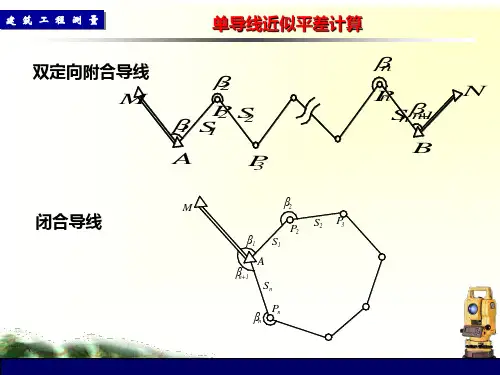

在隧道施工时，将洞外的坐标系统通过洞口、横洞、竖井或斜井传递到地下，在地下坑道中再用导线测量的方法建立洞内(地下)控制系统。
由于隧道中线上的点是根据洞外控制网的坐标系统计算的，故可利用洞内控制点把中线点放样到隧道面上。
由于隧道都是由两端洞口相向掘进，为了增加作业面，有时还要增设横洞、竖井、斜井等，因此必然会在线路的纵、横、竖向出现所谓贯通误差，其中以横向贯通误差对工程影响最大。
因而在对洞外控制网和洞内控制导线的设计中制定切实可行的设计方案并对该方案正确地估算出开挖时的贯通精度是首要的问题。
另一方面，隧道贯通以后，对出现的贯通误差，如果不加调整，硬将两端洞口引进的线路中线连接起来，在贯通面附近的线路势必会产生扭曲，所以为了在贯通后能按规定的精度把线路中线放样到地面上，还要进行贯通误差的测定和线路中线的调整。
