第四章第一节偏置电路

正弦波偏置电路正弦波偏置电路是一种用于产生直流偏压，并且与交流信号相乘得到偏置后的输出正弦波的电路。

这种电路设计主要应用于模拟电路中的电压比较器、放大器、滤波器等电路。

1. 电路原理正弦波偏置电路通过将交流信号与一个恒定的直流偏置电压相乘，将信号移到一个新的直流电平上。

这种方法常常用于需要将一个交流信号移动到一个直流电平上的场合。

正弦波偏置电路的基本原理是利用二极管及其温度特性，将一个稳定的直流电压通过一个简单的滤波器加以处理，使得这个稳定的直流电压可以被用作一个固定的偏置，来对交流信号进行偏置的处理。

2. 电路结构正弦波偏置电路主要由稳压二极管、电阻、电容、运放等基本元件组成。

其中稳压二极管起到设置电路的稳定直流电压偏置的作用，电容和电阻构成一个滤波器，用于消除直流偏置电压的纹波，使得输出的正弦波电压更为平稳和稳定。

3. 电路实现正弦波偏置电路的实现需要注意以下几个问题：（1）选择稳压二极管。

在实现正弦波偏置电路时，需要选择合适的稳压二极管，根据实际需要选择不同的规格和型号。

稳压二极管需要具有稳定的正向阻抗，以保证电路的稳定性。

（2）选择电容和电阻参数。

电路中的电容和电阻参数需要根据实际需要进行选择，通常情况下应保证输出的正弦波电压稳定、平滑。

（3）地线连接。

在电路实现中，地线的连接必须注意，要保证正确可靠的接地连接，避免信号干扰和地分布不均衡等问题。

4. 电路应用正弦波偏置电路在模拟电路中的应用非常广泛，一般用于产生直流偏压，进而将该直流偏压与其它交流信号进行叠加，从而起到滤波、放大、增益等功能。

比如半导体激光器的直流偏置源、视频信号放大器、功率放大器等。

5. 总结正弦波偏置电路是一种广泛应用的电路，具有简单、实用、稳定等优点。

它的实现需要注意选取合适的器件和参数、正确地实现地线连接，才能获得稳定的输出结果。

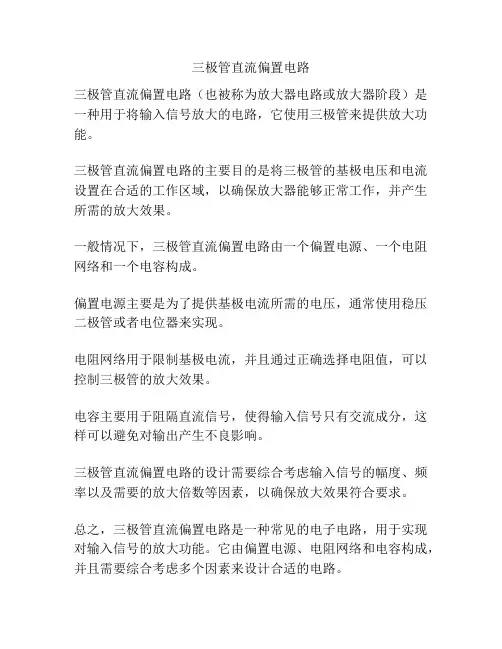

三极管直流偏置电路
三极管直流偏置电路（也被称为放大器电路或放大器阶段）是一种用于将输入信号放大的电路，它使用三极管来提供放大功能。

三极管直流偏置电路的主要目的是将三极管的基极电压和电流设置在合适的工作区域，以确保放大器能够正常工作，并产生所需的放大效果。

一般情况下，三极管直流偏置电路由一个偏置电源、一个电阻网络和一个电容构成。

偏置电源主要是为了提供基极电流所需的电压，通常使用稳压二极管或者电位器来实现。

电阻网络用于限制基极电流，并且通过正确选择电阻值，可以控制三极管的放大效果。

电容主要用于阻隔直流信号，使得输入信号只有交流成分，这样可以避免对输出产生不良影响。

三极管直流偏置电路的设计需要综合考虑输入信号的幅度、频率以及需要的放大倍数等因素，以确保放大效果符合要求。

总之，三极管直流偏置电路是一种常见的电子电路，用于实现对输入信号的放大功能。

它由偏置电源、电阻网络和电容构成，并且需要综合考虑多个因素来设计合适的电路。

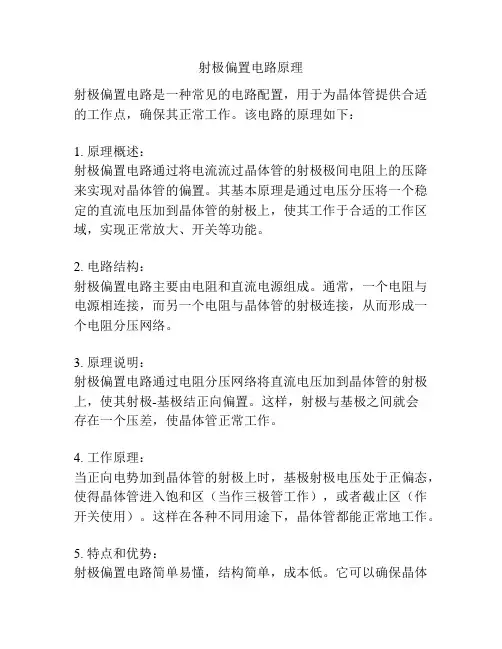

射极偏置电路原理
射极偏置电路是一种常见的电路配置，用于为晶体管提供合适的工作点，确保其正常工作。

该电路的原理如下：
1. 原理概述：
射极偏置电路通过将电流流过晶体管的射极极间电阻上的压降来实现对晶体管的偏置。

其基本原理是通过电压分压将一个稳定的直流电压加到晶体管的射极上，使其工作于合适的工作区域，实现正常放大、开关等功能。

2. 电路结构：
射极偏置电路主要由电阻和直流电源组成。

通常，一个电阻与电源相连接，而另一个电阻与晶体管的射极连接，从而形成一个电阻分压网络。

3. 原理说明：
射极偏置电路通过电阻分压网络将直流电压加到晶体管的射极上，使其射极-基极结正向偏置。

这样，射极与基极之间就会
存在一个压差，使晶体管正常工作。

4. 工作原理：
当正向电势加到晶体管的射极上时，基极射极电压处于正偏态，使得晶体管进入饱和区（当作三极管工作），或者截止区（作开关使用）。

这样在各种不同用途下，晶体管都能正常地工作。

5. 特点和优势：
射极偏置电路简单易懂，结构简单，成本低。

它可以确保晶体
管的工作点稳定，提高线性放大器的线性度，减小非线性失真。

总之，射极偏置电路通过将电流流过晶体管射极上的电阻来实现对晶体管的偏置，保证其正常工作。

它是一种常见且简单易懂的电路配置，被广泛应用于各种电子设备中。

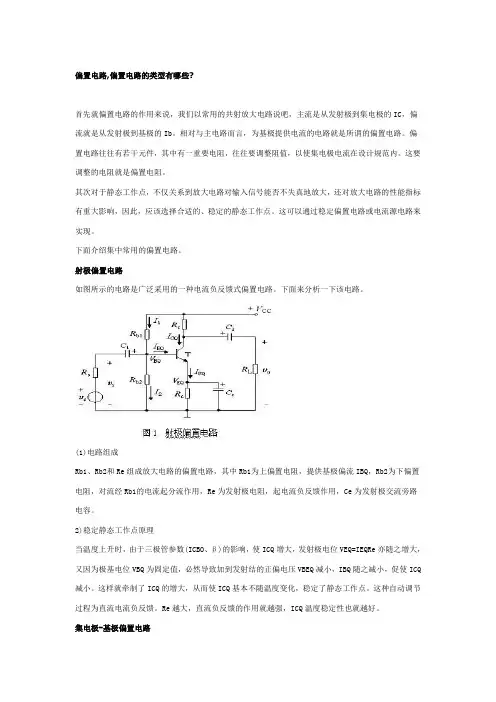

偏置电路,偏置电路的类型有哪些?首先就偏置电路的作用来说，我们以常用的共射放大电路说吧，主流是从发射极到集电极的IC，偏流就是从发射极到基极的Ib。

相对与主电路而言，为基极提供电流的电路就是所谓的偏置电路。

偏置电路往往有若干元件，其中有一重要电阻，往往要调整阻值，以使集电极电流在设计规范内。

这要调整的电阻就是偏置电阻。

其次对于静态工作点，不仅关系到放大电路对输入信号能否不失真地放大，还对放大电路的性能指标有重大影响，因此，应该选择合适的、稳定的静态工作点。

这可以通过稳定偏置电路或电流源电路来实现。

下面介绍集中常用的偏置电路。

射极偏置电路如图所示的电路是广泛采用的一种电流负反馈式偏置电路。

下面来分析一下该电路。

(1)电路组成Rb1、Rb2和Re组成放大电路的偏置电路，其中Rb1为上偏置电阻，提供基极偏流IBQ，Rb2为下偏置电阻，对流经Rb1的电流起分流作用，Re为发射极电阻，起电流负反馈作用，Ce为发射极交流旁路电容。

2)稳定静态工作点原理当温度上升时，由于三极管参数(ICBO、β)的影响，使ICQ增大，发射极电位VEQ=IEQRe亦随之增大，又因为极基电位VBQ为固定值，必然导致加到发射结的正偏电压VBEQ减小，IBQ随之减小，促使ICQ 减小。

这样就牵制了ICQ的增大，从而使ICQ基本不随温度变化，稳定了静态工作点。

这种自动调节过程为直流电流负反馈。

Re越大，直流负反馈的作用就越强，ICQ温度稳定性也就越好。

集电极-基极偏置电路下图为集电极-基极偏置电路，它是利用电压负反馈作用来稳定静态工作点的，称为电压负反馈偏置电路。

稳定静态工作点原理当温度上升时，由于三极管参数的影响，使ICQ增大，集电极负载电阻Rc上的电压降随之增大，导致VCEQ减小，IBQ减小，促使ICQ减小，这样就牵制了ICQ的增大，从而使ICQ基本不随温度变化，稳定了静态工作点。

这种调节过程称为直流电压负反馈。

集电极-基极偏置电路不适合Rc值很小的放大电路。

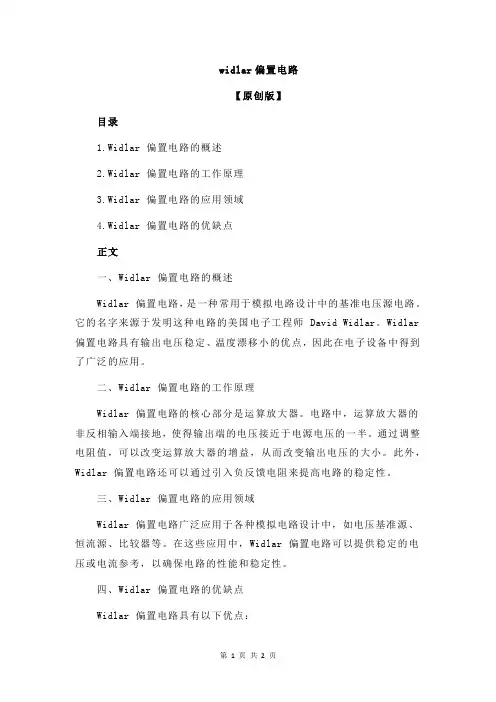

widlar偏置电路【原创版】目录1.Widlar 偏置电路的概述2.Widlar 偏置电路的工作原理3.Widlar 偏置电路的应用领域4.Widlar 偏置电路的优缺点正文一、Widlar 偏置电路的概述Widlar 偏置电路，是一种常用于模拟电路设计中的基准电压源电路。

它的名字来源于发明这种电路的美国电子工程师 David Widlar。

Widlar 偏置电路具有输出电压稳定、温度漂移小的优点，因此在电子设备中得到了广泛的应用。

二、Widlar 偏置电路的工作原理Widlar 偏置电路的核心部分是运算放大器。

电路中，运算放大器的非反相输入端接地，使得输出端的电压接近于电源电压的一半。

通过调整电阻值，可以改变运算放大器的增益，从而改变输出电压的大小。

此外，Widlar 偏置电路还可以通过引入负反馈电阻来提高电路的稳定性。

三、Widlar 偏置电路的应用领域Widlar 偏置电路广泛应用于各种模拟电路设计中，如电压基准源、恒流源、比较器等。

在这些应用中，Widlar 偏置电路可以提供稳定的电压或电流参考，以确保电路的性能和稳定性。

四、Widlar 偏置电路的优缺点Widlar 偏置电路具有以下优点：1.输出电压稳定：Widlar 偏置电路的输出电压不受电源电压波动的影响，因此在电源电压变化时，输出电压仍然保持稳定。

2.温度漂移小：Widlar 偏置电路的温度漂移较小，因此在温度变化时，输出电压的变化也很小。

3.电路简单：Widlar 偏置电路的电路结构简单，制作容易，适用于各种模拟电路设计。

然而，Widlar 偏置电路也存在一些缺点：1.电流消耗较大：Widlar 偏置电路需要从电源中吸取一定的电流，因此在低功耗电路设计中，需要考虑其电流消耗问题。

2.输出电压调整范围有限：Widlar 偏置电路的输出电压受限于运算放大器的增益，因此输出电压的调整范围有限。

总的来说，Widlar 偏置电路是一种性能优良的基准电压源电路，适用于各种模拟电路设计。

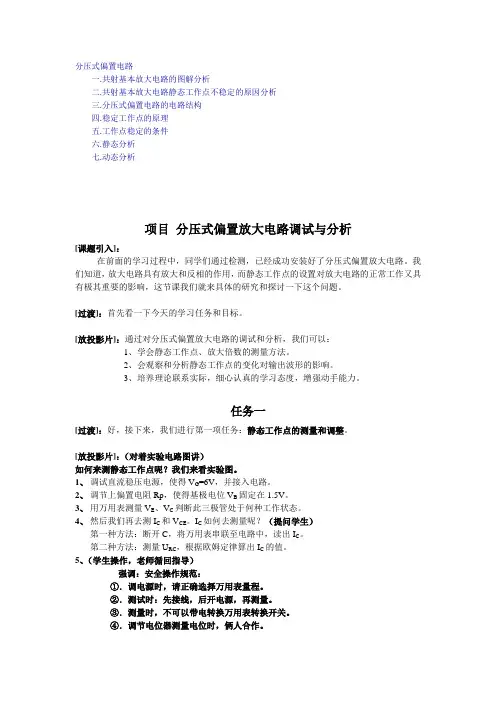

分压式偏置电路一.共射基本放大电路的图解分析二.共射基本放大电路静态工作点不稳定的原因分析三.分压式偏置电路的电路结构四.稳定工作点的原理五.工作点稳定的条件六.静态分析七.动态分析项目分压式偏置放大电路调试与分析[课题引入]：在前面的学习过程中，同学们通过检测，已经成功安装好了分压式偏置放大电路。

我们知道，放大电路具有放大和反相的作用，而静态工作点的设置对放大电路的正常工作又具有极其重要的影响，这节课我们就来具体的研究和探讨一下这个问题。

[过渡]：首先看一下今天的学习任务和目标。

[放投影片]：通过对分压式偏置放大电路的调试和分析，我们可以：1、学会静态工作点、放大倍数的测量方法。

2、会观察和分析静态工作点的变化对输出波形的影响。

3、培养理论联系实际，细心认真的学习态度，增强动手能力。

任务一[过渡]：好，接下来，我们进行第一项任务：静态工作点的测量和调整。

[放投影片]：（对着实验电路图讲）如何来测静态工作点呢？我们来看实验图。

1、调试直流稳压电源，使得V G=6V，并接入电路。

2、调节上偏置电阻Rp，使得基极电位V B固定在1.5V。

3、用万用表测量V E、V C判断此三极管处于何种工作状态。

4、然后我们再去测I C和V CE。

I C如何去测量呢？（提问学生）第一种方法：断开C，将万用表串联至电路中，读出I C。

第二种方法：测量U RC，根据欧姆定律算出I C的值。

5、（学生操作，老师循回指导）强调：安全操作规范：①．调电源时，请正确选择万用表量程。

②．测试时：先接线，后开电源，再测量。

③．测量时，不可以带电转换万用表转换开关。

④．调节电位器测量电位时，俩人合作。

（分析数据与理论相比较，指出误差的原因：学生观察、读数还不够仔细）通过测量，我们发现三极管处于放大工作状态。

其次，I C和V CE的值有了，那么，在三极管的输出特性曲线的负载线上，就能确定静态工作点Q的位置。

（画输出特性曲线，确定Q点）Q对应的横坐标是V CE，所对应的纵坐标为Ic。
