华北电力大学 两级放大电路实验报告

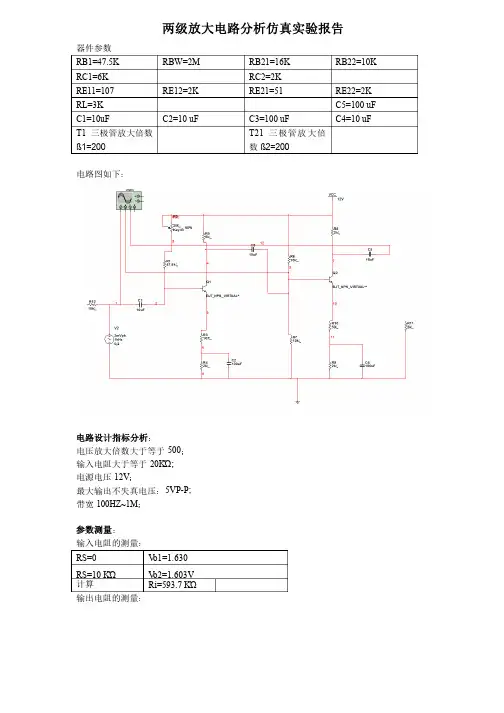

两级放大电路分析仿真实验报告器件参数器件参数 RB1=47.5K RBW=2M RB21=16K RB22=10K RC1=6K RC2=2K RE11=107 RE12=2K RE21=51 RE22=2K RL=3K C5=100 uF C1=10uFC2=10 uF C3=100 uF C4=10 uF T1三极管放大倍数ß1=200T21三极管放大倍数ß2=200电路图如下：电路图如下：电路设计指标分析：电压放大倍数大于等于500； 输入电阻大于等于20K Ώ; 电源电压12V ；最大输出不失真电压：5VP-P; 带宽100HZ~1M ；参数测量：输入电阻的测量：输入电阻的测量： RS=0 V o1=1.630 RS=10 K Ώ V o2=1.603V计算计算Ri=593.7 K Ώ输出电阻的测量：输出电阻的测量：RL 为开路为开路 V oo=1.643vRL=3K Ώ V ol=989.720mv计算计算 R0=1.99k Ώ电压放大倍数的测量：电压放大倍数的测量： 测试条件测试条件第一级放大输出第一级放大输出 第二级放大输出第二级放大输出 RL 为开路，为开路， RS=0，VI=3mVppV o1pp=48.427mV V o21pp=1.383V RL=3 K Ώ V o1pp=5.237 mVV o2=1.708Vp波形如下：波形如下：未加入负载RL 时仿真波形时仿真波形加入负载RL 时仿真波形时仿真波形带宽测量带宽测量静态工作点的测量：静态工作点的测量： VB1=4.013V VC1=4.378V VE1=3.228V VRE1=162.927 V VB2=4.743 V VC2=8.164 V VE2=3.953V VRE2=98.285 m V T1三极管放大倍数ß1=200T21三极管放大倍数ß2=200连接万用表电路如下：连接万用表电路如下：。

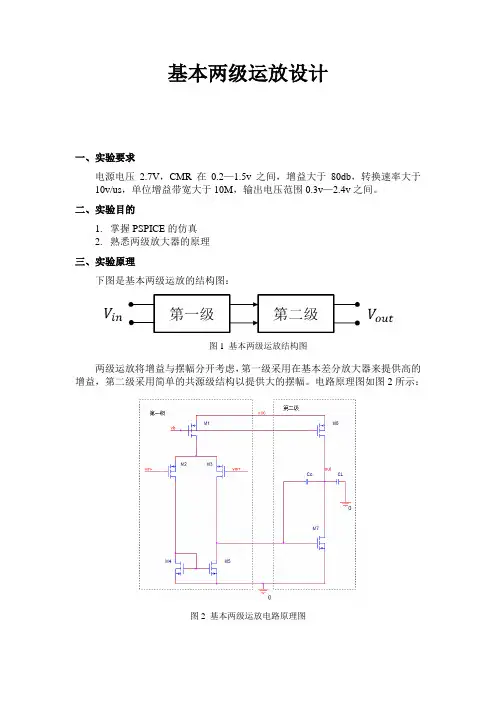

基本两级运放设计一、实验要求电源电压2.7V，CMR在0.2—1.5v之间，增益大于80db，转换速率大于10v/us，单位增益带宽大于10M，输出电压范围0.3v—2.4v之间。

二、实验目的1.掌握PSPICE的仿真2.熟悉两级放大器的原理三、实验原理下图是基本两级运放的结构图：图1 基本两级运放结构图两级运放将增益与摆幅分开考虑，第一级采用在基本差分放大器来提供高的增益，第二级采用简单的共源级结构以提供大的摆幅。

电路原理图如图2所示：图2 基本两级运放电路原理图● 输入共模电压范围：由M1管饱和条件SD on V V ≥，得到：2112(||)||CC incm TP on on incm CC TP on on V V V V V V V V V V -++⇒---≥≤由M2管饱和条件SD on V V ≥，得到：66||||GS incm TP incm GS TP V V V V V V +⇒-≤≥取150.2V on on V V =，，||0.67V TP V =,0.45V TN V =输入共模电压范围为：0V 1.63V incm V ≤≤● 输出摆幅：由M6管和M7管的饱和条件DS on V V ≥，得到76on out CC on V V V V -≤≤取670.2V on on V V ==，得到输出摆幅为：0.2V 2.5V out V ≤≤四、实验步骤1、 增益带宽仿真电路图如图3所示：图3 增益带宽仿真电路图通过给定的偏置电流值设置好各个MOS 管和晶体管的参数，然后对整个电路进行交流仿真（AC Sweep ），得到仿真曲线图如图4所示：图4 交流仿真波特图从上图中，可以看出，该电路的增益81.3d A dB =，带宽为1.04K ，单位增益带宽11.6GB MHz =，相位余度为62°。

2、 输出电压摆幅在运放同向输入端叠加一个交流信号源，然后对信号源进行直流扫描（DC Sweep ），得到如图5所示的仿真曲线图。

电子实验报告：两级放大电路的设计、考试与调试报告设计本次实验要求设计一种两级放大电路，其中第一级是一个放大器，第二级是一个集电极跟随器，使得输入信号经过放大后通过输出终端输出。

设计的过程主要分为以下几个步骤：1. 确定设计参数由于本次实验要求使用BJT三极管进行放大，因此需要先确定设计所使用的管子，并从数据手册中获取其参数。

假设设计使用的是2N3904 NPN型晶体管，其参数如下：最大集电极电流Ic = 200mA最大集电极电压Vce = 40V最大功率Ptot = 625mW最大频率fT = 300MHz在确定了晶体管的参数后，就可以着手进行电路设计。

2. 设计第一级放大器第一级放大器是本电路的核心部分，它负责将输入信号进行放大。

因此，我们需要选择适当的电路结构，并计算出电路中的各个元件的参数。

在本设计中，采用了共射极放大器的结构。

该结构的特点是输入阻抗较小，输出阻抗较大，但是放大系数不稳定。

在实际应用中，可以通过加入负反馈电路来提高其性能。

因此，对于本设计来说，我们需要计算出共射极电阻R1和电容C1的参数。

首先，假设输入信号的频率为1kHz，放大系数为10，则我们可以写出放大器的增益公式为：A = -Rc / (R1+R2) * gm *Rc其中，gm为晶体管的转移电导，可以通过以下公式进行计算：gm = Ic / (VT * β)其中，VT为温度系数，约为25mV，β为晶体管的直流电流放大系数，可以在数据手册中找到其值约为100。

根据以上公式，我们可以计算出Rc、R1和R2的值。

可以采用一般的放大器频率损失公式，计算C1的值：Afc = 1 / (2π * f *Rc *C1)当C1确定后，就可以设计出第一级放大器的电路图：+Vcc||R2|+||Vin R1 Q1 Rc---->| |-------/\\/\\/\\--->|----> Vout| | ||C1 | || | |+---+ Gnd3. 设计第二级跟随器在第一级放大器完成信号放大后，需要使用一个集电极跟随器（Emitter Follower）作为第二级放大器，来提高输出信号的驱动能力。

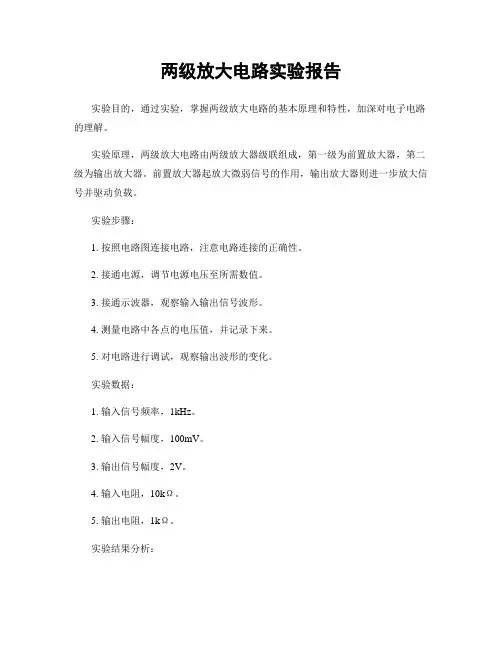

两级放大电路实验报告实验目的，通过实验，掌握两级放大电路的基本原理和特性，加深对电子电路的理解。

实验原理，两级放大电路由两级放大器级联组成，第一级为前置放大器，第二级为输出放大器。

前置放大器起放大微弱信号的作用，输出放大器则进一步放大信号并驱动负载。

实验步骤：1. 按照电路图连接电路，注意电路连接的正确性。

2. 接通电源，调节电源电压至所需数值。

3. 接通示波器，观察输入输出信号波形。

4. 测量电路中各点的电压值，并记录下来。

5. 对电路进行调试，观察输出波形的变化。

实验数据：1. 输入信号频率，1kHz。

2. 输入信号幅度，100mV。

3. 输出信号幅度，2V。

4. 输入电阻，10kΩ。

5. 输出电阻，1kΩ。

实验结果分析：通过本次实验，我们成功搭建了两级放大电路，并且观察到了输入输出信号的放大效果。

在实验过程中，我们发现输入信号的频率和幅度对输出信号的影响较大，频率过高或过低时会导致输出信号失真，幅度过大或过小时也会影响输出信号的质量。

此外，我们还发现了前置放大器和输出放大器的工作特性，前置放大器能够放大微弱的输入信号，而输出放大器则能够将信号进一步放大并驱动负载。

实验总结：通过本次实验，我们深入理解了两级放大电路的工作原理和特性，掌握了搭建和调试电路的方法，提高了实际操作能力。

在今后的学习和工作中，我们将更加熟练地运用电子电路知识，为自己的专业发展打下坚实的基础。

实验存在的问题与改进方案：在本次实验中，我们发现了一些问题，如输入输出信号的失真、电路连接的不稳定等。

为了解决这些问题，我们可以进一步优化电路连接，提高电路的稳定性，同时也可以尝试使用不同的元器件，以获得更好的实验效果。

实验延伸：在今后的学习和工作中，我们可以进一步深入研究两级放大电路的设计原理和应用，探索更多的电子电路知识，为自己的专业发展做好准备。

通过本次实验，我们不仅增加了对电子电路的实际操作经验，还加深了对电子电路原理的理解，为今后的学习和工作打下了坚实的基础。

两级放大电路实验报告实验目的：通过实验，掌握两级放大电路的基本原理和性能参数的测量方法，加深对放大电路的理解，提高实验操作能力。

实验仪器和器材：1. 双踪示波器。

2. 直流稳压电源。

3. 信号发生器。

4. 万用表。

5. 电阻、电容、二极管、三极管等元器件。

6. 面包板、导线等。

实验原理：两级放大电路是由两个级联的放大电路构成，其中第一级是前级放大电路，第二级是后级放大电路。

前级放大电路起到信号放大和阻抗匹配的作用，后级放大电路则进一步放大信号，并驱动负载。

两级放大电路的整体放大倍数为前级放大倍数与后级放大倍数的乘积。

实验步骤：1. 搭建两级放大电路，连接好各种元器件和仪器。

2. 调节直流稳压电源，使得电路工作在正常工作电压范围内。

3. 用信号发生器输入正弦信号，调节频率和幅度，观察输出信号在示波器上的波形。

4. 测量前级放大电路的电压增益和输入阻抗。

5. 测量后级放大电路的电压增益和输出阻抗。

6. 记录实验数据，并进行数据分析和处理。

7. 拆除电路，整理实验仪器和器材。

实验结果：通过实验测量和数据处理，得到了前级放大电路和后级放大电路的电压增益和输入输出阻抗等性能参数。

经过对比分析，得到了两级放大电路整体的放大倍数，并对实验结果进行了讨论和总结。

实验结论：通过本次实验，我们深入了解了两级放大电路的工作原理和性能参数的测量方法，掌握了实验操作技能，提高了对放大电路的理解。

同时，实验结果也验证了理论知识，加深了对电路原理的认识和理解。

总之，本次实验取得了良好的实验效果，达到了预期的实验目的，对我们今后的学习和工作都具有一定的指导意义。

以上就是本次两级放大电路实验的报告内容，谢谢阅读。

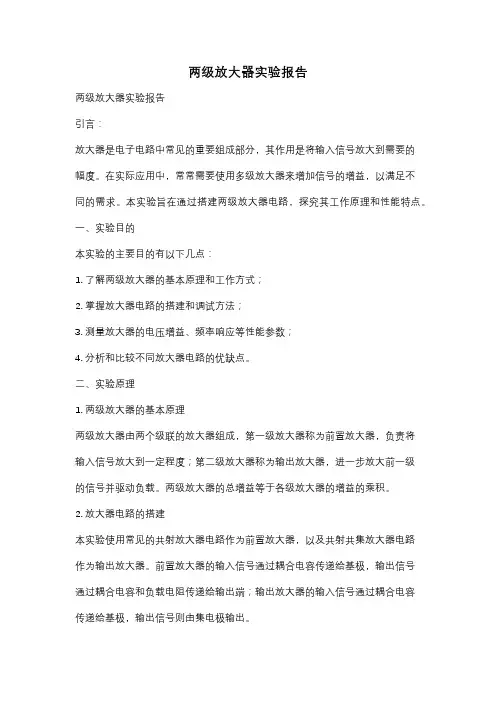

两级放大器实验报告两级放大器实验报告引言：放大器是电子电路中常见的重要组成部分，其作用是将输入信号放大到需要的幅度。

在实际应用中，常常需要使用多级放大器来增加信号的增益，以满足不同的需求。

本实验旨在通过搭建两级放大器电路，探究其工作原理和性能特点。

一、实验目的本实验的主要目的有以下几点：1. 了解两级放大器的基本原理和工作方式；2. 掌握放大器电路的搭建和调试方法；3. 测量放大器的电压增益、频率响应等性能参数；4. 分析和比较不同放大器电路的优缺点。

二、实验原理1. 两级放大器的基本原理两级放大器由两个级联的放大器组成，第一级放大器称为前置放大器，负责将输入信号放大到一定程度；第二级放大器称为输出放大器，进一步放大前一级的信号并驱动负载。

两级放大器的总增益等于各级放大器的增益的乘积。

2. 放大器电路的搭建本实验使用常见的共射放大器电路作为前置放大器，以及共射共集放大器电路作为输出放大器。

前置放大器的输入信号通过耦合电容传递给基极，输出信号通过耦合电容和负载电阻传递给输出端；输出放大器的输入信号通过耦合电容传递给基极，输出信号则由集电极输出。

1. 搭建两级放大器电路按照实验原理中给出的电路图，使用电子元器件搭建两级放大器电路。

注意连接的正确性和稳定性。

2. 调试放大器电路通过调整电路中的偏置电压、负反馈电阻等参数，使得放大器电路能够正常工作。

使用示波器观察输入和输出信号的波形，确保信号的放大和失真情况。

3. 测量放大器的性能参数使用信号发生器提供不同频率的输入信号，通过示波器测量输入和输出信号的幅度，并计算出放大器的电压增益。

同时，还可以测量放大器的频率响应、输入阻抗、输出阻抗等参数。

四、实验结果与分析1. 放大器的电压增益根据测量结果，可以得到放大器的电压增益。

通过比较不同频率下的增益值，可以分析放大器的频率响应特性。

2. 放大器的失真情况通过观察示波器上的波形，可以判断放大器是否存在失真现象。

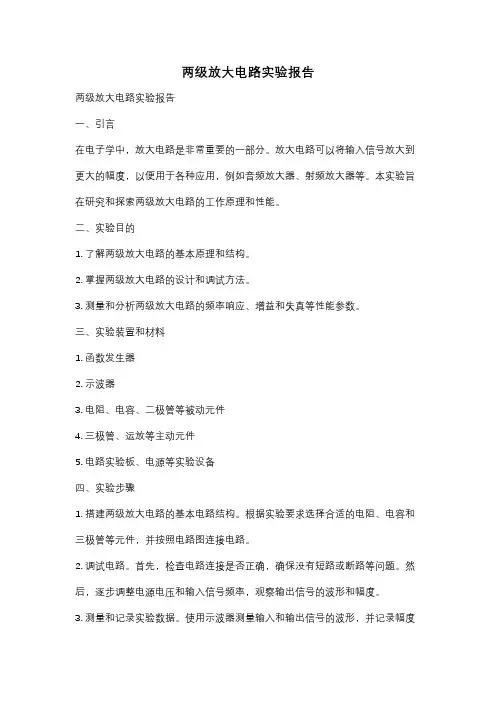

两级放大电路实验报告两级放大电路实验报告一、引言在电子学中，放大电路是非常重要的一部分。

放大电路可以将输入信号放大到更大的幅度，以便用于各种应用，例如音频放大器、射频放大器等。

本实验旨在研究和探索两级放大电路的工作原理和性能。

二、实验目的1. 了解两级放大电路的基本原理和结构。

2. 掌握两级放大电路的设计和调试方法。

3. 测量和分析两级放大电路的频率响应、增益和失真等性能参数。

三、实验装置和材料1. 函数发生器2. 示波器3. 电阻、电容、二极管等被动元件4. 三极管、运放等主动元件5. 电路实验板、电源等实验设备四、实验步骤1. 搭建两级放大电路的基本电路结构。

根据实验要求选择合适的电阻、电容和三极管等元件，并按照电路图连接电路。

2. 调试电路。

首先，检查电路连接是否正确，确保没有短路或断路等问题。

然后，逐步调整电源电压和输入信号频率，观察输出信号的波形和幅度。

3. 测量和记录实验数据。

使用示波器测量输入和输出信号的波形，并记录幅度和相位等参数。

同时，使用数字万用表测量电路中各个元件的电压和电流值。

4. 分析和讨论实验结果。

根据实验数据，计算和比较两级放大电路的增益、频率响应和失真等性能指标。

同时，分析可能的原因和改进措施。

五、实验结果与讨论通过实验测量和分析，得到了以下结果：1. 两级放大电路的增益随频率的变化呈现一定的特性。

在低频段，增益较为稳定，但随着频率的增加，增益逐渐下降。

2. 两级放大电路的频率响应曲线呈现一定的带通特性。

在一定的频率范围内，增益比较平坦，超过该范围后，增益急剧下降。

3. 两级放大电路的失真主要来自非线性失真和高频截止等因素。

非线性失真会导致输出信号波形畸变，而高频截止会导致高频信号被滤波掉。

4. 通过调整电路参数和选择合适的元件，可以改善两级放大电路的性能。

例如，增加负反馈电路可以提高稳定性和线性度。

六、实验结论通过本实验，我们了解了两级放大电路的基本原理和结构，并掌握了设计和调试的方法。

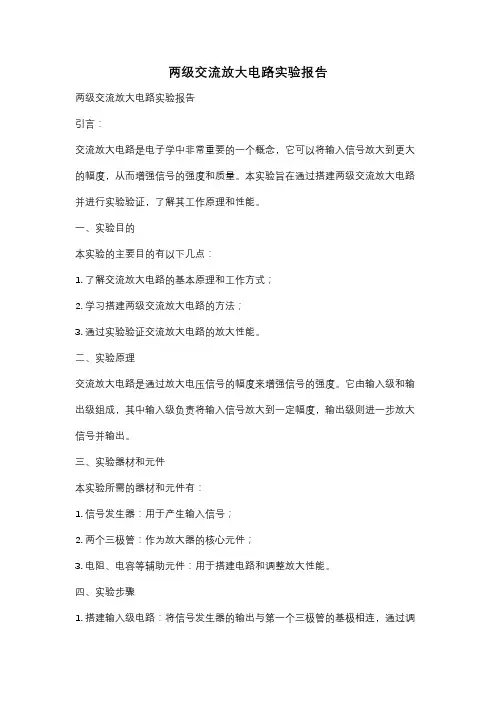

两级交流放大电路实验报告两级交流放大电路实验报告引言：交流放大电路是电子学中非常重要的一个概念，它可以将输入信号放大到更大的幅度，从而增强信号的强度和质量。

本实验旨在通过搭建两级交流放大电路并进行实验验证，了解其工作原理和性能。

一、实验目的本实验的主要目的有以下几点：1. 了解交流放大电路的基本原理和工作方式；2. 学习搭建两级交流放大电路的方法；3. 通过实验验证交流放大电路的放大性能。

二、实验原理交流放大电路是通过放大电压信号的幅度来增强信号的强度。

它由输入级和输出级组成，其中输入级负责将输入信号放大到一定幅度，输出级则进一步放大信号并输出。

三、实验器材和元件本实验所需的器材和元件有：1. 信号发生器：用于产生输入信号；2. 两个三极管：作为放大器的核心元件；3. 电阻、电容等辅助元件：用于搭建电路和调整放大性能。

四、实验步骤1. 搭建输入级电路：将信号发生器的输出与第一个三极管的基极相连，通过调整电阻和电容的数值，使得输入信号可以被放大。

2. 搭建输出级电路：将第一个三极管的集电极与第二个三极管的基极相连，通过调整电阻和电容的数值，使得输出信号可以进一步放大并输出。

3. 连接电源：将电源正极与电路的正极相连，负极与电路的负极相连，确保电路可以正常工作。

4. 调整放大性能：通过调整电阻和电容的数值，使得交流放大电路的放大性能达到预期要求。

5. 连接信号源：将信号发生器的输出与输入级电路相连，调整信号发生器的输出幅度和频率，观察输出信号的变化。

五、实验结果与分析通过实验，我们观察到输入信号经过交流放大电路后，输出信号的幅度得到了显著增强。

同时，我们还可以通过调整电阻和电容的数值，来改变交流放大电路的放大倍数和频率响应。

六、实验总结本实验通过搭建两级交流放大电路并进行实验验证，使我们更加深入地了解了交流放大电路的工作原理和性能。

同时，通过调整电路参数，我们可以改变交流放大电路的放大倍数和频率响应，以适应不同的应用需求。

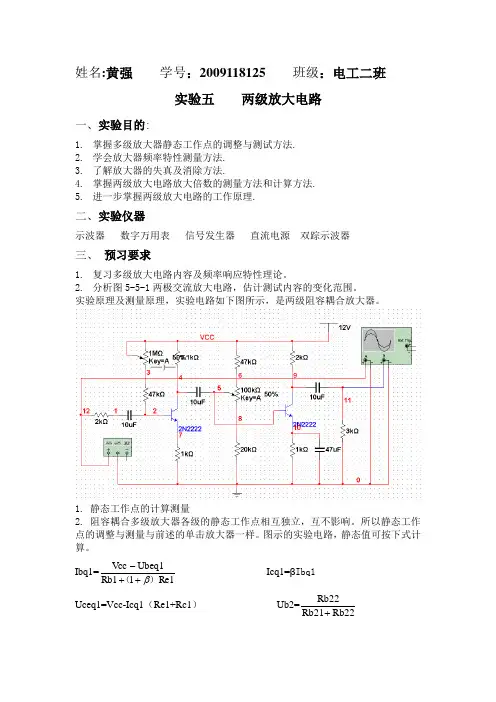

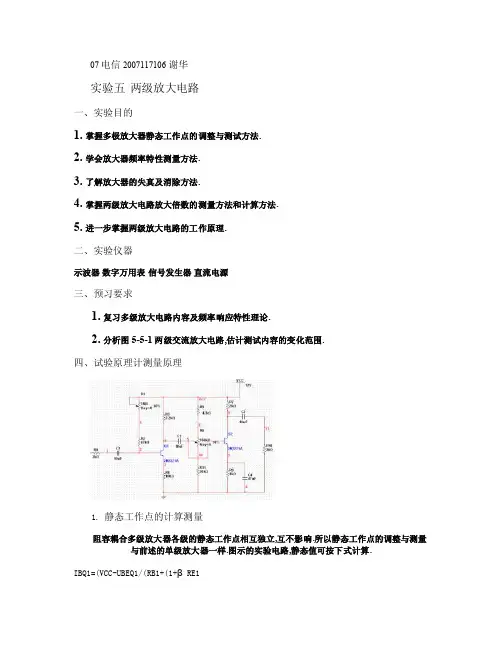

姓名:黄强 学号：2009118125 班级：电工二班实验五 两级放大电路一、实验目的:1. 掌握多级放大器静态工作点的调整与测试方法.2. 学会放大器频率特性测量方法.3. 了解放大器的失真及消除方法.4. 掌握两级放大电路放大倍数的测量方法和计算方法.5. 进一步掌握两级放大电路的工作原理.二、实验仪器示波器 数字万用表 信号发生器 直流电源 双踪示波器三、 预习要求1. 复习多级放大电路内容及频率响应特性理论。

2. 分析图5-5-1两极交流放大电路，估计测试内容的变化范围。

实验原理及测量原理，实验电路如下图所示，是两级阻容耦合放大器。

1. 静态工作点的计算测量2. 阻容耦合多级放大器各级的静态工作点相互独立，互不影响。

所以静态工作点的调整与测量与前述的单击放大器一样。

图示的实验电路，静态值可按下式计算。

Ibq1=Re11Rb1Ubeq1V cc ）（β++- Icq1=βIbq1Uceq1=Vcc-Icq1（Re1+Rc1） Ub2=Rb22Rb21Rb22+Ue2=Ub2-Ubeq Ie 2≈Re2Ue2Ib2=Ic2/β 实际测量时，只要测量出两个晶体管各级对地的电压，经过换算便可得到静态工作点值的大小。

2．多级放大器放大倍数的测量 多级放大电路，不管是采用阻容耦合还是直接耦合，前一级的输出信号即为后级的输入信号，而后级的输入电阻会影响前级的交流负载。

多级放大电路的放大倍数，为各级放大倍数的乘机，而每一级电路电压放大倍数的计算，要将后级电路的输入电阻作为前级电路的负载来计算，上图实验电路中 Au=Au1Au2=1Re )1(12//Rc1ββ++rbe Ri ﹒2//Rc2rbe Rlβ Ri2=Rb21//Rb22//rbe2≈rbe2实际测量时，可直接测量第一级和第二级输入，输出电压，或两级的输入输出电压，并验证上述结论。

3．多级放大器的输入，输出电阻 多级放大器不存在级间反馈时，输入电阻为第一季放大器的输入电阻，输出电阻为最后一级放大器的输出电阻。

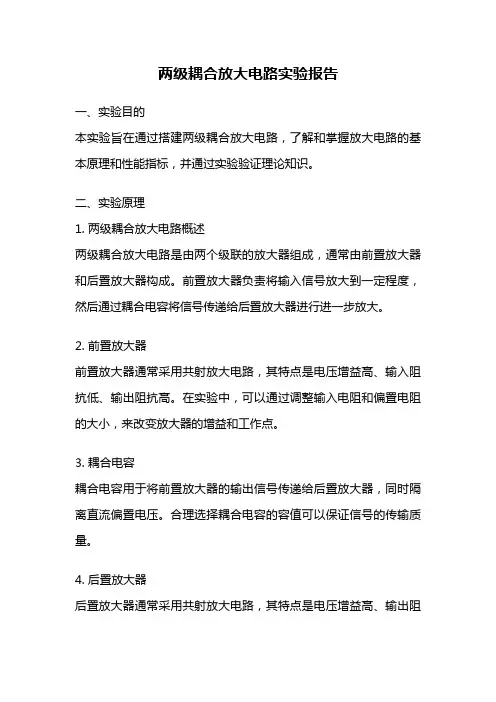

两级耦合放大电路实验报告一、实验目的本实验旨在通过搭建两级耦合放大电路，了解和掌握放大电路的基本原理和性能指标，并通过实验验证理论知识。

二、实验原理1. 两级耦合放大电路概述两级耦合放大电路是由两个级联的放大器组成，通常由前置放大器和后置放大器构成。

前置放大器负责将输入信号放大到一定程度，然后通过耦合电容将信号传递给后置放大器进行进一步放大。

2. 前置放大器前置放大器通常采用共射放大电路，其特点是电压增益高、输入阻抗低、输出阻抗高。

在实验中，可以通过调整输入电阻和偏置电阻的大小，来改变放大器的增益和工作点。

3. 耦合电容耦合电容用于将前置放大器的输出信号传递给后置放大器，同时隔离直流偏置电压。

合理选择耦合电容的容值可以保证信号的传输质量。

4. 后置放大器后置放大器通常采用共射放大电路，其特点是电压增益高、输出阻抗低。

在实验中，可以通过调整负载电阻的大小，来改变放大器的增益和输出功率。

5. 电压增益和频率响应电压增益是指输出电压与输入电压之比，频率响应是指放大电路在不同频率下的增益特性。

在实验中，可以通过测量输入输出电压的大小，并计算出电压增益和频率响应的值。

三、实验器材和仪器1. 函数信号发生器：用于产生待放大的信号2. 双踪示波器：用于测量输入输出信号的波形和幅值3. 直流稳压电源：用于为放大电路提供稳定的直流电源4. 电阻、电容和二极管等元器件：用于搭建放大电路四、实验步骤1. 搭建两级耦合放大电路，按照电路图连接各个元器件，注意极性和连接方式。

2. 调节稳压电源的输出电压，使其满足放大电路所需的工作电压。

3. 调节函数信号发生器，产生待放大的正弦信号，并将其输入到前置放大器的输入端。

4. 使用示波器测量前置放大器的输入输出信号波形和幅值，并计算出电压增益。

5. 将前置放大器的输出信号通过耦合电容传递给后置放大器，再次使用示波器进行测量，并计算出最终的电压增益。

6. 测量放大电路在不同频率下的输出电压，并绘制频率响应曲线。
