晶体管共射极单管放大电路实验报告

晶体管共射极单管放大器实验报告一、实验目的：1.掌握晶体管共射极单管放大器的工作原理；2.通过实验验证晶体管共射极单管放大器的放大特性。

二、实验仪器与器件：1.功能发生器；2.直流稳压电源；3.2N3904NPN型晶体管；4.脉冲发生电路；5.负载电阻；6.示波器等。

三、实验原理：四、实验步骤与过程：1.搭建晶体管共射极单管放大器电路，根据实验原理连接好各个器件与仪器；2.将直流稳压电源的正极接入收集端，负极接入基极，并合理调节稳压电源的电压和电流；3.通过功能发生器向基极注入正弦信号，调节发生器频率和幅值；4.同时连接示波器，观察输入信号与输出信号的波形；5.改变输入信号的频率和幅值，记录输出信号的变化；6.对比输入信号与输出信号，确定放大倍数。

五、实验数据记录与分析：1.在不同频率下，记录输入信号与输出信号的幅值，并计算放大倍数；2.提取数据，绘制频率与放大倍数的关系曲线；3.分析曲线特点，讨论晶体管放大器的工作频率范围；4.对比不同输入信号幅值下的输出信号，分析并解释放大器的失真情况。

六、实验结果与结论：1.经过实验数据的分析和计算，可以得出晶体管共射极单管放大器在一定频率范围内具有较好的放大效果；2.放大倍数随频率的增加而下降，且存在失真现象；3.实验结果与理论相符，验证了晶体管共射极单管放大器的放大特性。

七、实验心得与体会：通过本次实验，我深入了解了晶体管共射极单管放大器的工作原理和特性，并且掌握了实验操作技巧。

实验中遇到了一些问题，如输出信号失真、调节电源电压等，但通过耐心地调试和思考，最终取得了满意的实验结果。

通过这次实验，我不仅提高了对电路放大器的理解，还锻炼了实验操作和数据分析能力。

晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的组成及工作原理。

2、学习静态工作点的调试方法，研究静态工作点对放大器性能的影响。

3、掌握放大器电压放大倍数、输入电阻、输出电阻的测量方法。

4、观察放大器输出波形的失真情况，了解产生失真的原因及消除方法。

二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极电阻、集电极电阻、发射极电阻和耦合电容等组成。

输入信号通过耦合电容加到晶体管的基极，经晶体管放大后，从集电极输出，再通过耦合电容加到负载电阻上。

2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压值。

合适的静态工作点可以保证放大器在输入信号的作用下，输出信号不失真。

静态工作点的设置主要通过调整基极电阻和集电极电阻的阻值来实现。

3、放大器的性能指标（1）电压放大倍数：是指输出电压与输入电压的比值，反映了放大器对信号的放大能力。

（2）输入电阻：是指从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。

（3）输出电阻：是指从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。

三、实验仪器及设备1、示波器2、信号发生器3、直流稳压电源4、万用表5、实验电路板6、晶体管、电阻、电容等元件四、实验内容及步骤1、按图连接实验电路仔细对照电路图，在实验电路板上正确连接晶体管共射极单管放大电路，注意元件的极性和引脚的连接。

2、静态工作点的调试（1）接通直流稳压电源，调节电源电压至合适值。

（2）用万用表测量晶体管各极的电压，计算静态工作电流。

（3）通过调整基极电阻的阻值，改变静态工作点，观察输出电压的变化，使输出电压不失真。

3、测量电压放大倍数（1）将信号发生器的输出信号接到放大器的输入端，调节信号发生器的频率和幅度，使输入信号为正弦波。

（2）用示波器分别测量输入信号和输出信号的峰峰值，计算电压放大倍数。

4、测量输入电阻（1）在放大器的输入端串联一个已知电阻。

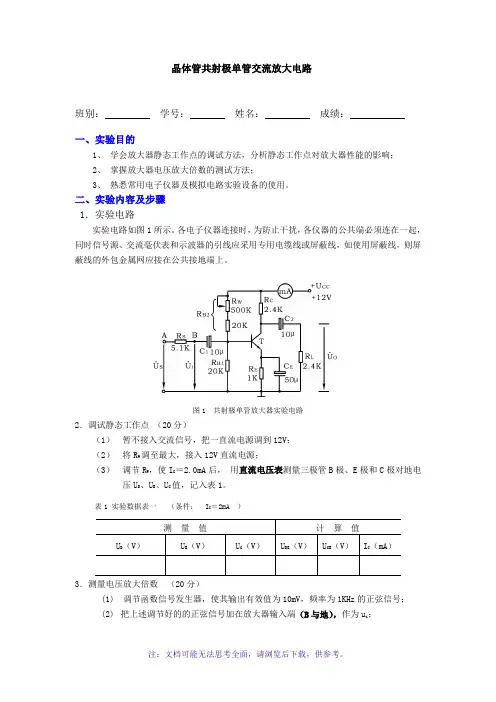

晶体管共射极单管交流放大电路班别：学号：姓名：成绩：一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响；2、掌握放大器电压放大倍数的测试方法；3、熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验内容及步骤1．实验电路实验电路如图1所示。

各电子仪器连接时，为防止干扰，各仪器的公共端必须连在一起，同时信号源、交流毫伏表和示波器的引线应采用专用电缆线或屏蔽线，如使用屏蔽线，则屏蔽线的外包金属网应接在公共接地端上。

图1 共射极单管放大器实验电路2．调试静态工作点（20分）（1）暂不接入交流信号，把一直流电源调到12V；（2）将R W调至最大，接入12V直流电源；（3）调节R W，使I C＝2.0mA后，用直流电压表测量三极管B极、E极和C极对地电压U B、U E、U C值，记入表1。

表1 实验数据表一（条件： I C＝2mA ）测量值计算值U B（V）U E（V）U C（V）U BE（V）U CE（V）I C（mA）3．测量电压放大倍数（20分）(1) 调节函数信号发生器，使其输出有效值为10mV，频率为1KHz的正弦信号；(2)把上述调节好的的正弦信号加在放大器输入端（B与地），作为u i；(3) 用示波器观察放大器输出电压u O波形，在波形不失真的条件下用交流毫伏表测量下述三种情况下的U O值，并用双踪示波器观察u O和u i的相位关系，记入表2，并计算电路的相应电压放大倍数A V 。

表2 实验数据表二（条件：Ic＝2.0mA U i＝10mV ）R C（KΩ）R L(KΩ)U o(V)A V观察记录一组u O和u1波形2.4∞1.2∞2.4 2.44．观察静态工作点对电压放大倍数的影响 ( 20分）（1）置R C＝2.4KΩ，R L＝∞，U i=10mV；（2）用示波器监视输出电压波形，在u O不失真的条件下，调节R W，使I C分别为表3中之值，用交流毫伏表分别测出U O值，计算电压放大倍数A V，记入表3。

晶体管共射极单管交流放大电路实验报告实验目的：掌握晶体管共射极单管交流放大电路的工作原理，学习测量放大电压增益和频率响应特性。

实验仪器：数字万用表、双踪示波器、信号发生器、电源、电阻、电容、晶体管等。

实验原理：晶体管共射极单管交流放大电路是一种常用的放大电路，其原理如下：电路图如下所示：```—C1，，C2，+6，Vin ，R1，，，，—R3—，B，—R2，，RL—GND```按照通用放大器的放大电流相性，我们可以得到如下结论：1. 当输入信号Vin正半周的上升使基极电压增加，晶体管开始导通，电容C1（输入耦合电容）开始充电，C2（负载耦合电容）不发生变化。

2. 当输入信号Vin正半周的下降使基极电压减小，晶体管开始封断，电容C1开始放电，C2不发生变化。

实验步骤：1. 按照电路图连接电路：将R1与R2串联，组成电压分压网络，接入信号源Vin。

将R3与RL串联连接，终端接地，RL连接至晶体管集电极C2端。

将信号源接地端接地。

2.将电源正极连接至C2，电源负极接地。

3.连接示波器，并调整电源电压至合适的值。

4.打开示波器，调整信号发生器，设置所需的频率和幅度。

5. 测量输入信号Vin和输出信号Vout的峰峰值。

6. 通过计算得出电流放大倍数Av，即Vout/Vin。

实验结果：在实验中，我们设置了信号发生器的频率为f，幅度为Vin。

通过示波器分别测量输入信号Vin和输出信号Vout的峰峰值。

根据实验数据计算得到Av=Vout/Vin的值，并绘制频率响应曲线。

实验结论：1.实验结果表明，晶体管共射极单管交流放大电路具有一定的放大作用，且放大倍数随着频率的增加而逐渐减小。

2. 放大倍数Av与输入信号Vin和输出信号Vout之间的关系为Av=Vout/Vin。

3.频率响应曲线表明，放大电路在一定频率范围内的放大效果较好，但随着频率的增加或减小，放大效果会减弱。

4.实验中可能存在的误差主要来自于电路连接不良、仪器误差等因素。

共射极单管放大电路实验报告
共射极单管放大电路是一种常见的放大电路，由一个NPN型晶体管组成。

本实验的目的是通过实验验证共射极单管放大电路的放大特性。

一、实验原理：
共射极单管放大电路是一种常用的放大电路，使用一个NPN型晶体管来放大输入信号。

晶体管的三个引脚分别为发射极（E）、基极（B）、集电极（C）。

在共射极单管放大电路中，输入信号通过耦合电容C1输入到基极，集电极通过负载电阻RC与正电源相连。

输出信号由电容C2耦合到负载电阻RL上。

二、实验仪器：
1. 功率放大器实验箱
2. 万用表
3. 音频信号发生器
三、实验步骤：
1. 连接电路：根据实验箱上的电路图，将电路连接好。

2. 调整电源：根据实验箱上的电源电压要求，调整电源电压。

3. 调节发生器：将发生器的频率调节到所需的数值，信号幅度调节适宜值。

4. 测量电压：用万用表分别测量发射极电压、集电极电压和基极电压。

5. 测量电流：用万用表测量发射极电流、集电极电流和基极电流。

6. 测量电容：用万用表测量输入输出电容。

四、实验结果：
将实验测得的数据填入实验报告中，并绘制相应的图表。

五、实验分析：
根据实验结果分析共射极单管放大电路的放大特性、输入输出电容等参数。

六、实验总结：
总结本实验的目的、步骤、结果以及实验中遇到的问题等。

七、思考题：
进一步思考实验中遇到的问题，并提出解决方案。

晶体管共射极单管放大器实验报告实验报告：晶体管共射极单管放大器摘要：本实验通过搭建晶体管共射极单管放大器电路，研究其放大特性和工作原理。

通过测量输入输出特性曲线和计算放大倍数，得出合适的工作点、负载电阻和偏置电压，以实现较大的放大倍数和线性放大的目标。

【关键词】晶体管、共射极、放大特性、工作点、负载电阻、偏置电压、放大倍数、线性放大一、引言晶体管是一种重要的电子器件，在电子电路中广泛应用于放大、开关等功能。

共射极单管放大器是一种常见的放大器电路，具有简单、灵活及放大效果较好等特点。

本实验旨在通过搭建共射极单管放大器电路，研究其放大特性和工作原理，并通过实际测量及计算，确定合适的工作参数，实现最佳的放大效果。

二、实验原理共射极单管放大器由晶体管、负载电阻、输入电阻、偏置电阻和耦合电容等组成。

输入信号经耦合电容C1传递到基极，与偏置电阻R1和R2形成偏置电压，控制晶体管的工作状态。

负载电阻RL连接于集电极，输出信号从集电极提取。

三、实验步骤2.给定直流电源VCC和VE，通过调节R1和R2，使得基极电压为合适的偏置电压。

3.连接信号发生器，设置正确的输入信号频率和信号幅度。

4.连接示波器，分别测量输入和输出信号波形，并记录幅度。

5.逐步调节负载电阻RL，测量不同负载情况下的输出信号波形和幅度。

6.分析实验数据，计算放大倍数。

四、实验结果3. 放大倍数：利用实验数据计算放大倍数Av=Vout/Vin。

五、讨论与总结通过实验搭建晶体管共射极单管放大器电路，并测量了输入输出特性曲线。

根据实验结果，我们可以得出以下结论：1.在合适的工作点和偏置电压下，共射极单管放大器可以实现较大的放大倍数。

当输出信号达到晶体管的饱和区时，放大倍数会有所下降。

2.负载电阻的选择对放大倍数和线性放大效果有较大影响。

较大的负载电阻可以得到较大的放大倍数，但也会降低线性放大效果。

3.输入特性曲线的斜率代表输入电阻，输出特性曲线的斜率代表输出电阻，可以通过斜率计算电阻值。

竭诚为您提供优质文档/双击可除晶体管共射极单管放大器实验报告篇一：晶体管共射极单管放大电路实验报告实验二晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。

2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。

3．熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。

偏置电阻Rb1、Rb2组成分压电路，并在发射极中接有电阻Re，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。

三、实验设备1、信号发生器2、双踪示波器3、交流毫伏表4、模拟电路实验箱5、万用表四、实验内容1．测量静态工作点实验电路如图2—1所示，它的静态工作点估算方法为：ub≈Rb1?uccRb1?Rb2图2—1共射极单管放大器实验电路图Ie＝ub?ube≈IcReuce=ucc－Ic（Rc＋Re）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。

1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V电源位置）。

2）检查接线无误后，接通电源。

3）用万用表的直流10V挡测量ue=2V左右，如果偏差太大可调节静态工作点（电位器Rp）。

然后测量ub、uc，记入表2—1中。

表2—1b2所有测量结果记入表2—1中。

5）根据实验结果可用：Ic≈Ie＝u?ucue或Ic＝ccRcReube＝ub－ueuce＝uc－ue计算出放大器的静态工作点。

2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。

1）检查线路无误后，接通电源。

从信号发生器输出一个频率为1Khz、幅值为10mv（用毫伏表测量ui）的正弦信号加入到放大器输入端。

2）用示波器观察放大器输出电压的波形，在波形不失真的条件下用交流毫伏表测量下表中三种情况下的输出电压值，记入表中。

晶体管共射级单管放大器实验报告实验三姓名：学号：一、题目：晶体管共射级单管放大器二、实验原理: 下图为电阻分压式工作点稳定单管放大器实验电路图。

晶体管共射电路是电压反向放大器。

当在放大器的输入端加入输入信号U后，在放大器的输i出端便可得到一个与U相位相反，幅值被放大了的输i出信号U，从而实现了电压放大。

o实验电路图实验过程三、．1.放大器静态工作点的测量与测试①静态工作点的测量置输入信号U=0，将放大器的输入端与地端短接，然后选i用量程合适的万用表分别测量晶体管的各电极对地的电位U、U和U通过 I=（U-U）/R 由U确定I。

②静态工作点的调试在放大器的输入端加入一定的输入电压U检查输出电压，i U的大小和波形。

若工作点偏高，则放大器在加入交流信o号后易产生饱和失真，若工作点偏低则易产生截止失真。

2.测量最大不失真输出电压将静态工作点调在交流负载的中点。

在放大器正常工作的情况下，逐步加大输入信号的幅度，并同时调节R，w用示波器观察U当输出波形同时出现削底和缩顶现象，o时，说明静态工作点已调在交流负载线的中点。

然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用示波器直接读出U。

opp3.测量电压放大倍数调整放大器到合适的静态工作点，然后加入输入电压U i，在输出电压U不失真的情况下，测出U和U的有效值，ooi A=U/U iou4.输入电阻R的测量i，R在被测放大器的输入端与信号源之间串入一已知电阻U。

和在放大器正常工作的情况下，用毫伏表测出U is R根据输入电阻的定义可求出i。

R的测量5.输出电阻o测出输出端不接负载的输出电在放大器正常工作条件下，。

压U和接入负载的输出电压U Lo计算出Ro。

U U=R /(R+R L) LL OO 在测试中保证负载接入前后输入信号的大小不变。

四、实验数据 1.调试静态工作点计算值测量值I(mA)U(V)U(V)R(K)U(V)U(V)U(V)测量电压放大倍数2.∞∞ 2.3.静态工作点对电压放大倍数的影响I(mA)U(V)A4.观察静态工作点对输出波形失真的影响管子工失真I（mA）U(V)U波形作状态情况截止失不失放大区真和饱饱和区失真5.测量最大不失真输出电压U(V)U(mV)U(V)I(mA)6.测量输入电阻和输出电阻R(K)R(K)测测计U U UU计算量算量值值值五、实验分析1.输入电压通过晶体管共射级单管放大器放大后的输出电压和输入电压是相位相反，幅值被放大的。

晶体管共射极单管放大电路实验报告资料一、实验目的：1.了解晶体管共射极单管放大电路的原理及其特性；2.掌握晶体管测量方法；4.学会调整单管放大电路的放大倍数。

二、实验原理：1.晶体管的基本特性：1.(1) PN结管的基本特性：PN结管的三个端口分别为E(C)、B、C(E)，其中E(C)端称为发射(射极)，B端称为基极，C(E)端称为集电(集电极)。

(2) NPN型晶体管的基本特性：PNP型晶体管是在PN结管的电性基础上发展而成，它具有与NPN型管相反的特性。

NPN管通，它的E(C)端与B端呈低电平状态，而C(E)端呈高电平状态。

2.晶体管的工作状态：晶体管可以工作在截止区、放大区和饱和区三种状态。

以NPN 型晶体管为例，当UBY正值较大,虽然UBB是负瞬间电压导致了BE管结截止，但因为U(C)在UCC的反向极限上方，使得CE导通，这时管子就是处在正常放大工作状态。

3.晶体管的电路模型：在电路中引入β系数是为了表示晶体管在放大区的增益，一般在使用晶体管时$\beta$系数是固定的，因此晶体管的放大倍数$A_V$和它的电路分流比$V_{BB}/R_B$之比息息相关，由于$\beta$值不同,同一种管子也会有不同的放大倍数。

当然，对于一对$Q_1$和$Q_2$来说，同样的RK利用$xK=0.5W$公式推算，它们的$\beta$值也应该是较为接近的。

三、实验步骤：1.根据图1连接实验电路，电源电压定为6V；2.调整可变电阻RP为3.3k欧；3.将示波器的触探管头分别接到波形发生器的输出端和晶体管的集电极上；4.调整波形发生器的频率为50Hz，输出峰值电压为0.6V；5.打开电源，调整RP，使得晶体管工作在放大状态；6.调整波形发生器的输出电压，测得晶体管的输入和输出波形，计算晶体管的放大倍数。

四、实验结果：实验得到的输入和输出波形如下图所示：输入波形计算得到的晶体管的放大倍数为：$\left. K_U=\dfrac{u_{O-P}}{u_{i-P}}=-8.2(\text{单次}) \right.$。

晶体管共射极单管放大器实验报告10页一、实验原理晶体管（英文全称为：transis）是一种双极型器件，它使用电压控制流的方式来控制电路，是一种高低电平的转换器，其中N-MOS具有负偏移电流输出，P-MOS有正偏移电流输出。

而晶体管共射极单管放大器（CE amplifier）是利用晶体管放大输入信号，并且输出放大后的信号，它具有以下几个特点：1.具有高增益：某些应用时，可以获得高达1000倍的增益。

2.具有良好的抗杂散比：它的抗杂散比比其他放大器要好。

3.低成本：CE放大器成本低，是很多电路应用的实用设计。

二、实验准备实验准备包括晶体管共射极单管放大器原理、电路电子元件、实验接线、虚拟示波器、实验电源等：1.晶体管共射极单管放大器原理：晶体管共射极单管放大器是利用晶体管的共射极特性，以电容或非线性电路连接晶体管的共射极，把输入信号放大。

2.电路电子元件：该实验采用的电子元件有晶体管、电阻、电容、变压器等，详见实验设置部分提供的原理图。

3.实验接线：实验接线由晶体管的共射极连接电路的共射极部分，将电路中晶体管的此极和源极和源之间、此极与集电极之间等处可接电容等电子元件。

4.虚拟示波器：实验采用数字示波器，用于监测放大器输出脉冲电平变化，以及便于测量电路中其他因素对放大器性能的影响。

5.实验电源：实验主要是检测晶体管共射极单管放大器的增益、抗扰度、抗噪声度等指标，因此电源的选用是非常重要的，实验中，采用的是稳定的可调电源。

三、实验设置1.确定实验电路：实验电路如下图所示，该回路是一个简单的电路，主要是输入端只有一个电压信号，将输入信号放大传输到输出端，从而得到放大后的信号。

2.确定晶体管型号：实验采用的晶体管型号为：MJE15031。

3.确定实验电路的元件参数：该实验电路中的电容为：C1，用于共射极的电容值为：560uF；用于分压电阻的电阻值为： 10kΩ和4.7kΩ；电源电压为： 12V 。

四、实验结果1.检查输出电压：实验准备完毕后，量出输出端的脉冲电平，结果为7V，较预期值（12V）稍有偏差，约为10%，说明实验设置有较小的偏差。

晶体管共射极单管放大电路的实验报告实验名称：晶体管共射极单管放大电路实验报告一、实验目的：1.了解晶体管共射极单管放大电路的基本原理和工作特性；2.学会使用实验仪器测量晶体管共射极单管放大电路的电压放大倍数和频率响应特性；3.分析晶体管共射极单管放大电路的放大性能和实际应用。

二、实验器材和仪器：1. BenchVue软件及相应的计算机；2.直流电源；3.双踪示波器及相应探头；4.功率放大三极管型号：2N3904；5.电阻、电容等电子元器件；6.实验电路板和连接线。

三、实验过程及结果：1.实验电路搭建：根据实验原理，搭建晶体管共射极单管放大电路，连接电源和示波器等仪器，并通过BenchVue软件实现电路参数采集和分析。

2.测试电路的静电工作点：先断开输入信号源，调节控制电位器使电路的电流、电压等参数处于恰当的工作范围，并记录此时的电压和电流值。

3.测试电路的电压放大倍数：连接输入信号源，输入一个特定频率和特定电压的正弦信号，并通过示波器观察输入信号和输出信号的波形。

利用示波器测量并记录输入信号和输出信号的幅度值，计算电压放大倍数。

4.测试电路的频率响应特性：通过BenchVue软件实现交流扫频实验，从低频到高频扫频，并观察输出电压的响应。

测量并记录不同频率下的输出电压值，并绘制频率特性曲线。

5.数据处理和分析：根据实验数据计算电压放大倍数和频率响应特性，并进行相关的数据处理和分析。

四、结果分析：根据实验数据和计算结果，对晶体管共射极单管放大电路的放大性能进行分析和比较。

可以比较不同频率下的输出电压值、电压放大倍数，并分析电路的频率响应特性。

五、实验总结：通过此次实验，我们对晶体管共射极单管放大电路的工作原理和特性有了更深入的了解。

我们学会了如何使用实验仪器测量电路的电压放大倍数和频率响应特性，并对实际应用进行了分析。

此实验对于加深我们对电子电路放大器的认识和理解具有重要意义。

六、存在问题及改进措施：在进行实验过程中，可能会遇到电路连接错误、仪器操作不当等问题。

《晶体管共射极单管放大电路》的实验报告实验报告一、实验目的1.掌握晶体管的基本工作原理；2.学习并理解晶体管共射极单管放大电路的工作原理与特点；3.通过实验，了解晶体管的放大特性。

二、实验原理晶体管是一种电子管，由半导体材料制成，具有放大电信号的作用。

晶体管放大电路的基本组成是一个晶体管、若干个电阻和若干个耦合电容。

晶体管共射极单管放大电路的输入信号加在基极上，输出信号从集电极上取出。

三、实验仪器与元器件1.示波器2.变压器3.电阻、电容、晶体管等四、实验步骤1.按照实验电路图连接好实验电路。

2.调节示波器，选择适当的时间基和增益，观察输入信号与输出信号。

3.逐渐调节电源电压，观察输出信号的变化。

4.测量电阻和电容的参数。

五、实验结果与分析在实验中，我们观察到输入信号和输出信号的波形，并测量了电阻和电容的参数。

通过实验，我们发现：1.输入信号与输出信号相比，输出信号幅度更大，发生了放大；2.随着电源电压的增加，输出信号幅度也增加，但超过一定范围后会出现饱和。

这些结果验证了晶体管共射极单管放大电路的放大特性，即将输入信号放大输出，并且输出受限于电源电压。

六、实验总结通过本次实验，我们掌握了晶体管的基本工作原理，了解了晶体管共射极单管放大电路的特点，并通过实验验证了放大特性。

同时，我们也学会了使用示波器观察信号波形，并测量电阻和电容的参数。

在以后的学习和实践中，我们可以根据需要设计并搭建更复杂的放大电路，实现更大幅度的电信号放大。

掌握晶体管的原理和应用，将有助于我们在电子领域进一步深入研究和实践。

总之，本次实验为我们提供了深入了解晶体管放大电路的机会，加深了对晶体管工作原理和放大特性的理解，为以后的学习和应用奠定了基础。

晶体管共射极单管放大器实验报告一、实验目的。

本实验旨在通过搭建晶体管共射极单管放大器电路，了解其工作原理，掌握其基本特性，并通过实验验证其放大性能。

二、实验仪器与设备。

1. 电源，直流稳压电源。

2. 示波器，模拟示波器。

3. 元器件，晶体管、电阻、电容等。

三、实验原理。

晶体管共射极单管放大器是一种常用的放大电路，其工作原理是利用晶体管的放大特性，将输入信号放大到输出端。

在共射极放大器中，输入信号加在基极上，输出信号则从集电极上取出，而发射极则接地。

当输入信号加在基极时，晶体管将其放大并输出到集电极，实现信号放大的功能。

四、实验步骤。

1. 按照电路图搭建晶体管共射极单管放大器电路，并连接电源和示波器。

2. 调节示波器，观察输入信号和输出信号的波形，记录波形特点。

3. 调节输入信号的幅度，观察输出信号的变化，记录放大倍数。

4. 测量电路中各个元器件的参数，如电阻、电容等数值。

五、实验结果与分析。

经过实验观察和数据记录，我们得到了晶体管共射极单管放大器的输入输出波形，并计算出了其放大倍数。

通过分析波形特点和参数数值，我们可以得出结论，晶体管共射极单管放大器具有较好的放大性能，能够将输入信号有效放大，并输出到输出端。

六、实验总结。

本实验通过搭建晶体管共射极单管放大器电路，验证了其放大性能，并对其工作原理有了更深入的了解。

在实验过程中，我们也学习到了如何测量电路中元器件的参数，并且掌握了使用示波器观察波形的方法。

这些都对我们进一步学习电子电路理论和实践具有重要的意义。

七、实验注意事项。

1. 在搭建电路时，要注意元器件的连接方式和极性，确保电路连接正确。

2. 在调节示波器时，要小心操作，避免对示波器造成损坏。

3. 在测量元器件参数时，要选择合适的测量工具，并注意测量精度。

八、参考文献。

1. 《电子电路原理》，张三，XX出版社，2008年。

2. 《电子技术实验指导》，李四，XX出版社，2010年。

通过本次实验，我们对晶体管共射极单管放大器有了更深入的了解，掌握了其工作原理和基本特性。

晶体管共射极单管放大电路实验报告实验报告的第一部分，我们来聊聊晶体管共射极单管放大电路的基本概念。

晶体管，听起来可能有点复杂，但其实就是一种能放大电信号的电子元件。

共射极电路的特点是输入信号通过基极，而输出信号则从集电极出来。

这种方式放大倍数高，适合多种应用。

1.1 共射极电路的组成想象一下，一个简单的电路就像一个小乐队。

晶体管就是主唱，电阻器和电容器就是乐队的其他成员。

电源提供动力，信号源则是音源。

每一个部分都有自己的角色，缺一不可。

晶体管有三个引脚：基极、集电极和发射极。

基极接收信号，集电极输出放大后的信号，而发射极则是电流的出路。

要让这个乐队发挥出最佳效果，各个组件的参数得搭配得当。

1.2 工作原理咱们接着说工作原理。

电流从电源流过电阻后，进入基极。

这时候，基极电流就像是乐队的节奏，给整个电路带来活力。

基极电流的微小变化，会引起集电极电流的大幅波动，形成放大效应。

这个放大倍数，通常是基极电流的几十倍到几百倍，真是个令人惊叹的现象！第二部分，我们进入实验步骤。

动手实验，往往是最让人兴奋的环节。

2.1 实验器材准备在这个过程中，我们需要准备一些器材：晶体管、电阻、电容、信号源和万用表。

这些材料都是基础但至关重要的。

挑选晶体管时，注意型号。

不同的型号，特性也不同。

2.2 搭建电路搭建电路时，像搭积木一样简单又有趣。

把电源、电阻、晶体管按照电路图连接好。

每个连接点都得确保牢固，别让它们“脱队”。

这时候，眼睛得睁得大大的，避免搞错了正负极，万一搞错了，就像乐队的节奏乱了，那可就麻烦了。

2.3 测试和数据记录完成后，开始测试。

将信号源接入基极，万用表接到集电极，记录下电流和电压。

小心别让电流过载，这样会损坏设备。

每一次测量，都是在记录乐队演出的表现，心里那个激动啊，真是数不胜数的期待！第三部分，结果分析。

数据出来了，心里那个美呀，简直就像收到了惊喜的礼物。

3.1 数据对比把实验数据和理论计算的数据进行对比。

晶体管共射极单管放大电路实验报告一、实验目的1.理解晶体管共射极单管放大电路的工作原理；2.掌握晶体管共射极单管放大电路的输入输出特性；3.测量与分析晶体管共射极单管放大电路的直流工作点。

二、实验原理（插入晶体管共射极单管放大电路图）晶体管放大电路的工作原理是：当输入信号加到基极时，引起晶体管基极电流的变化，从而引起发射极电流的变化，使得集电极电流的变化，将输入信号放大。

三、实验器材1.功放实验板；2.电源；3.被测晶体管；4.电阻；5.示波器；6.信号发生器；7.万用表。

四、实验步骤1.按照实验电路连接图搭建电路；2.将电源接入电路，调节电压值为所需电压；3.连接示波器和信号发生器，调节信号发生器产生所需的输入信号；4.测量电路的直流工作点，记录基极电压、发射极电压、集电极电压和输出电压值；5.测量电路的交流特性，记录输入信号与输出信号的波形，并测量增益和频率响应。

五、实验结果与分析1.直流工作点测量结果如下：（插入直流工作点测量结果表格）2.交流特性测量结果如下：（插入交流特性测量结果表格）根据实验结果，可以得出晶体管共射极单管放大电路的放大倍数、输入输出特性和频率响应等。

六、实验讨论1.整个实验过程中是否有误差或问题？导致误差或问题的原因是什么？2.如果要改善电路的性能，有哪些方法可以进行改进？七、实验总结通过本实验，我对晶体管共射极单管放大电路的工作原理、特性和参数有了更深入的了解。

同时，我也学会了使用示波器、信号发生器等仪器进行测量和分析，提高了实验操作能力。

在今后的学习和工作中，我将更加熟练地运用这些知识和技能。

大学学生实验报告1.学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2.掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3.熟悉常用电子仪器及模拟电路实验设备的使用。

【实验仪器与材料】1.EL七LA-IV的模拟电路实验箱2. 函数信号发生器3.双踪示波器4.交流毫伏表5.万用电表6.连接线若干【实验内容与原理】查阅资料可知实验箱中的三极管？〜30-35,rbb '〜200 Q图1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用昭和金组成的分压电路，并在发射极中接有电阻F E,以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号U后，在放大器的输出端便可彳得到一个与U相位相反，幅值被放大了的输出信号U0,从而实现了电压放大。

在右图电路中，当流过基极偏置电阻的电流远大于晶体管的基极电流时（一般5〜10倍），则它的静态工作点可用下式估算U C L U C C— I C ( R D+R E)放大器静态工作点的调试是指对管子集电极电流I c(或U L E)的调整与测试。

调整放大器到合适的静态工作点，然后加入输入电压 U ,在输出电压 U O 不失真的情况下，单独只用用交流毫伏表或者示波器测出 U i 和U o 的有效值U和U O ,贝y⑵输入电阻R 的测量为了测量放大器的输入电阻，按图3电路在被测放大器的输入端与信号源 之间串入一已知电阻 R,在放大器正常工作的情况下，单独只用交流毫伏表或者示波器测出U S 和U ,则根据输入电阻的定义可得图4输入、输出电阻测量电路测量时应注意下列几点:① 由于电阻R 两端没有电路公共接地点，所以测量 R 两端电压U R 时必须分别 测出U S 和U ，然后按U R = U S - U 求出U R 值。

② 电阻R 的值不宜取得过大或过小，以免产生较大的测量误差，通常取 R 与R 为同一数量级为好，本实验可取 R = 1〜2K Q 。

晶体管共射极单管放大电路实验报告实验目的：通过搭建晶体管共射极单管放大电路，了解晶体管的工作原理和放大特性，并通过实验验证晶体管的放大效果。

实验原理：晶体管共射极单管放大电路是一种常用的放大电路，它可以将输入信号进行放大，并输出到负载电阻上。

该电路由一个晶体管和负载电阻组成。

晶体管的基极接收输入信号，发射极连接到地线，而集电极接在负载电阻上。

当输入信号作用在基极上时，晶体管的电流和电压都会发生变化。

通过调节偏置电阻的大小，可以使得晶体管进入放大工作区。

当输入信号的幅度足够小，使得晶体管工作在线性放大区域，此时，输出信号的幅度将是输入信号的若干倍。

实验步骤：1.将NPN型晶体管插入实验板上的晶体管座子中，并连接好各个电子元件，注意极性的正确连接。

2.用万用表测量负载电阻的阻值，并连接到晶体管的集电极处。

3.通过调节偏置电阻的阻值，使得晶体管进入放大工作区。

4.施加输入信号，观察电路输出信号的变化。

可以使用信号发生器提供正弦波信号作为输入信号。

5.测量输入和输出信号的电压幅度，并计算出放大倍数。

6.尝试改变输入信号的频率，观察输出信号的变化情况。

实验结果与分析：在实验中，通过调节偏置电阻的大小，可以使得晶体管进入放大工作区。

观察输出信号的幅度变化，可以发现晶体管放大效果的实验验证。

随着输入信号的幅度增加，输出信号的幅度也相应增加。

通过测量输入和输出信号的幅度，可以计算出放大倍数。

实验还可以通过改变输入信号的频率，观察输出信号的变化情况，验证晶体管放大电路的频率特性。

实验总结：通过这次实验，我对晶体管共射极单管放大电路的工作原理和放大特性有了更深入的了解。

通过实验验证，我成功搭建并调试了该电路，观察到了输入信号经过放大后的输出信号。

在实验过程中，我也学到了使用信号发生器、万用表等实验仪器的方法和技巧。

这次实验对于我的电子电路实验能力的提高有很大的帮助，也使我对晶体管的应用有了更深刻的理解。

在以后的学习中，我将继续加深对晶体管和其他电子元件的认识和理解，提高自己的实验能力和电路设计能力。

晶体管共射极单管放大电路实验报告-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII广州大学学生实验报告院（系）名称 班别 姓名专业名称学号 实验课程名称 模拟电路实验 实验项目名称 晶体管共射极单管放大电路 实验时间 实验地点实验成绩 指导老师签名【实验目的】1.学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2.掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3.熟悉常用电子仪器及模拟电路实验设备的使用。

【实验仪器与材料】1.EL-ELA-IV 的模拟电路实验箱2.函数信号发生器3.双踪示波器4.交流毫伏表5.万用电表6.连接线若干【实验内容与原理】查阅资料可知实验箱中的三极管ß≈30-35,rbb , ≈200Ω图1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号U i 后，在放大器的输出端便可得到一个与U i 相位相反，幅值被放大了的输出信号U 0，从而实现了电压放大。

在右图电路中，当流过基极偏置电阻的电流远大于晶体管的基极电流时（一般5～10倍），则它的静态工作点可用下式估算:CC B2B1B1B U R R R U +≈ U CE ＝U CC －I C （R C ＋R E ）电压放大倍数:beL C V r R R βA // -= 输入电阻:R i ＝R B1 // R B2 // r be 输出电阻：R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

真验二晶体管共射极单管搁大器之阳早格格创做一、真验手段1、教会搁大器固态处事面的调试要领，分解固态处事面对于搁大器本能的做用.2、掌握搁大器电压搁大倍数、输进电阻、输出电阻及最大不得真输出电压的尝试要领.3、认识时常使用电子仪器及模拟电路真验设备的使用.二、真验本理图2－1为电阻分压式处事面宁静单管搁大器真验电路图.它的偏偏置电路采与RB1战RB2组成的分压电路，并正在收射极中接有电阻RE，以宁静搁大器的固态处事面.当正在搁大器的输进端加进输进旗号ui后，正在搁大器的输出端即可得到一个与ui相位好异，幅值被搁大了的输出旗号u0，进而真止了电压搁大.图2－1 共射极单管搁大器真验电路正在图2－1电路中，当流过偏偏置电阻RB1战RB2 的电流近大于晶体管T 的基极电流IB时（普遍5～10倍），则它的固态处事面可用下式估算UCE＝UCC－IC（RC＋RE+RF1）电压搁大倍数输进电阻Ri＝RB1 //RB2 // [ rbe+(1+β)RF1 ]输出电阻RO≈RC由于电子器件本能的分别性比较大，果此正在安排战创造晶体管搁大电路时，离不启丈量战调试技能.正在安排前应丈量所用元器件的参数，为电路安排提供需要的依据，正在完毕安排战拆置以去，还必须丈量战调试搁大器的固态处事面战各项本能指标.一个劣量搁大器，肯定是表里安排与真验安排相分离的产品.果此，除了教习搁大器的表里知识战安排要领中，还必须掌握需要的丈量战调试技能.搁大器的丈量战调试普遍包罗：搁大器固态处事面的丈量与调试，与消搞扰与自激振荡及搁大器各项动向参数的丈量与调试等.1、搁大器固态处事面的丈量与调试1) 固态处事面的丈量丈量搁大器的固态处事面，应正在输进旗号ui ＝0的情况下举止， 将要搁大器输进端与天端短接，而后采用量程符合的直流毫安表战直流电压表，分别丈量晶体管的集电极电流IC 以及各电极对于天的电位UB 、UC 战UE.普遍真验中，为了预防断启集电极，所以采与丈量电压UE 或者UC ，而后算出IC 的要领，比圆，只消测出UE ，即可用算出IC （也可根据C C CC C R U U I -=，由UC 决定IC ），共时也能算出UBE ＝UB －UE ，UCE ＝UC －UE.为了减小缺面，普及丈量细度，应采用内阻较下的直流电压表.2) 固态处事面的调试搁大器固态处事面的调试是指对于管子集电极电流IC （或者UCE ）的安排与尝试.固态处事面是可符合，对于搁大器的本能战输出波形皆有很大做用.如处事面偏偏下，搁大器正在加进接流旗号以去易爆收鼓战得真，此时uO 的背半周将被削底，如图2－2(a)所示；如处事面偏偏矮则易爆收停止得真，即uO 的正半周被缩顶（普遍停止得真不如鼓战得真明隐），如图2－2(b)所示.那些情况皆不切合不得真搁大的央供.所以正在选定处事面以去还必须举止径向调试，即正在搁大器的输进端加进一定的输进电压ui，查看输出电压uO的大小战波形是可谦足央供.如不谦足，则应安排固态处事面的位子.(a) (b)图2－2 固态处事面对于uO波形得果然做用改变电路参数UCC、RC、RB（RB1、RB2）皆市引起固态处事面的变更，如图2－3所示.但是常常多采与安排偏偏置电阻RB2的要领去改变固态处事面，如减小RB2，则可使固态处事面普及等.图2－3 电路参数对于固态处事面的做用末尾还要证明的是，上头所道的处事面“偏偏下”或者“偏偏矮”不是千万于的，该当是相对于旗号的幅度而止，如输进旗号幅度很小，纵然处事面较下或者较矮也纷歧定会出现得真.所以确切天道，爆收波形得真是旗号幅度与固态处事面树立协共不当所致.如需谦足较大旗号幅度的央供，固态处事面最佳尽管靠拢接流背载线的中面.2、搁大器动向指标尝试搁大器动向指标包罗电压搁大倍数、输进电阻、输出电阻、最大不得真输出电压（动向范畴）战通频戴等.1)电压搁大倍数A V的丈量安排搁大器到符合的固态处事面，而后加进输进电压ui，正在输出电压uO不得果然情况下，用接流毫伏表测出ui战uo的灵验值Ui战UO，则2)输进电阻Ri的丈量为了丈量搁大器的输进电阻，按图2－4 电路正在被测搁大器的输进端与旗号源之间串进一已知电阻R，正在搁大器平常处事的情况下，用接流毫伏表测出US战Ui，则根据输进电阻的定义可得图2－4 输进、输出电阻丈量电路丈量时应注意下列几面:①由于电阻R二端不电路大众接天面，所以丈量R二端电压UR时必须分别测出US战Ui，而后按UR＝US－Ui供出UR值.②电阻R的值不宜博得过大或者过小，免得爆收较大的丈量缺面，常常与R与Ri为共一数量级为佳，本真验可与R ＝1～2KΩ.3)输出电阻R0的丈量按图2-4电路，正在搁大器平常处事条件下，测出输出端不接背载RL的输出电压UO战接进背载后的输出电压UL，根据即可供出正在尝试中应注意，必须脆持RL接进前后输进旗号的大小稳定.4)最大不得真输出电压UOPP的丈量（最大动向范畴）如上所述，为了得到最大动向范畴，应将固态处事面调正在接流背载线的中面.为此正在搁大器平常处事情况下，逐步删大输进旗号的幅度，并共时安排RW（改变固态处事面），用示波器瞅察uO，当输出波形共时出现削底战缩顶局里（如图2－5）时，证明固态处事面已调正在接流背载线的中面.而后反复安排输进旗号，使波形输出幅度最大，且无明隐得真时，用接流毫伏表测出UO（灵验值），则动向范畴等于0U22.或者用示波器间接读出UOPP去.图2－5 固态处事面平常，输进旗号太大引起的得真5)搁大器幅频个性的丈量搁大器的幅频个性是指搁大器的电压搁大倍数AU与输进旗号频次f 之间的闭系直线.单管阻容耦合搁大电路的幅频个性直线如图2－6所示，Aum为中频电压搁大倍数，通惯例定电压搁大倍数随频次变更下落到中频搁大倍数的2/1倍，即0.707Aum所对于应的频次分别称为下限频次fL战上限频次fH，则通频戴：fBW＝fH－fL搁大器的幅率个性便是丈量分歧频次旗号时的电压搁大倍数AU.为此，可采与前述测AU的要领，每改变一个旗号频次，丈量其相映的电压搁大倍数，丈量时应注意与面要妥当，正在矮频段与下频段应多测几面，正在中频段不妨少测几面.别的，正在改变频次时，要脆持输进旗号的幅度稳定，且输出波形不得得真.图2－6 幅频个性直线3DG 9011(NPN)3CG 9012(PNP)9013(NPN)图2－7晶体三极管管足排列三、真验设备与器件1、＋12V直流电源2、函数旗号爆收器3、单踪示波器4、接流毫伏表5、直流电压表6、直流毫安表7、频次计8、万用电表9、晶体三极管3DG6×1(β＝50～100)或者9011×1 （管足排列如图2－7所示）电阻器、电容器若搞四、真验真量真验电路如图2－1所示.各电子仪器可按真验一中图1－1所示办法对接，为预防搞扰，各仪器的大众端必须连正在所有，共时旗号源、接流毫伏表战示波器的引线应采与博用电缆线或者屏蔽线，如使用屏蔽线，则屏蔽线的中包金属网应接正在大众接天端上.1、调试固态处事面接通直流电源前，先将RW调至最大，函数旗号爆收器输出旋钮旋至整.接通＋12V电源、安排RW，使IC＝2.0mA （即UE＝2.0V），用直流电压表丈量UB、UE、UC及用万用电表丈量RB2值.记进表2－1.表2-1 IC＝2mA2、丈量电压搁大倍数正在搁大器输进端加进频次为1KHz的正弦旗号uS，安排函数旗号爆收器的输出旋钮使搁大器输进电压Ui 10mV，共时用示波器瞅察搁大器输出电压uO波形，正在波形不得果然条件下用接流毫伏表丈量下述三种情况下的UO值，并用单踪示波器瞅察uO战ui的相位闭系，记进表2－2.表2－2 Ic＝2.0mA Ui＝mVRC （KΩ）RL(KΩ)Uo(V)A V瞅察记录一组uO战u1波形∞∞3、瞅察固态处事面对于电压搁大倍数的做用置RC＝2.4KΩ，RL＝∞，Ui适量，安排RW，用示波器监视输出电压波形，正在uO不得果然条件下，丈量数组IC 战UO值，记进表2－3.表2－3RC＝2.4KΩ RL＝∞ Ui＝mVIC(mA)UO(V)A V丈量IC时，要先将旗号源输出旋钮旋至整（纵然Ui＝0）.4、瞅察固态处事面对于输出波形得果然做用置RC＝2.4KΩ，RL＝2.4KΩ，ui＝0，安排RW使IC＝2.0mA，测出UCE值，再逐步加大输进旗号，使输出电压u0 足够大但是不得真. 而后脆持输进旗号稳定，分别删大战减小RW，使波形出现得真，画出u0的波形，并测出得真情况下的IC战UCE值，记进表2－4中.屡屡测IC战UCE 值时皆要将旗号源的输出旋钮旋至整.表2－4 RC＝2.4KΩ RL＝2.4 KΩ Ui＝mVIC(mA)UCE(V)u0波形得真情况管子处事状态5、丈量最大不得真输出电压置RC＝2.4KΩ，RL＝2.4KΩ，依照真验本理2.4)中所述要领，共时安排输进旗号的幅度战电位器RW，用示波器战接流毫伏表丈量UOPP及UO值，记进表2－5.IC(mA)Uim(mV)Uom(V)UOPP(V) *6、丈量输进电阻战输出电阻置RC＝2.4KΩ，RL＝2.4KΩ，IC＝2.0mA.输进f＝1KHz 的正弦旗号，正在输出电压uo不得果然情况下，用接流毫伏表测出US，Ui战UL记进表2-6.脆持US稳定，断启RL，丈量输出电压Uo，记进表2-6.US(mv)Ui(mv)Ri（KΩ）UL（V）UO（V）R0（KΩ）丈量值估计值丈量值估计值*7、丈量幅频个性直线与IC＝2.0mA，RC＝2.4KΩ，RL＝2.4KΩ. 脆持输进旗号ui的幅度稳定，改变旗号源频次f，逐面测出相映的输出电压UO，记进表2－7.表2－7 Ui＝mV为了旗号源频次f与值符合，可先细测一下，找出中频范畴，而后再小心读数.证明：本真验真量较多，其中6、7可动做选做真量.五、真验归纳1、列表整治丈量停止，并把真测的固态处事面、电压搁大倍数、输进电阻、输出电阻之值与表里估计值比较（与一组数据举止比较），分解爆收缺面本果.2、归纳RC，RL及固态处事面对于搁大器电压搁大倍数、输进电阻、输出电阻的做用.3、计划固态处事面变更对于搁大器输出波形的做用.4、分解计划正在调试历程中出现的问题.六、预习央供1、阅读课本中有闭单管搁大电路的真量并估算真验电路的本能指标.假设：3DG6 的β＝100，RB1＝20KΩ，RB2＝60KΩ，RC ＝2.4KΩ，RL＝2.4KΩ.估算搁大器的固态处事面，电压搁大倍数A V，输进电阻Ri战输出电阻RO2、阅读真验附录中有闭搁大器搞扰战自激振荡与消真量.3、是可用直流电压表间接丈量晶体管的UBE？为什么真验中要采与测UB、UE，再间接算出UBE的要领？4、何如丈量RB2阻值？5、当安排偏偏置电阻RB2，使搁大器输出波形出现鼓战或者停止得真时，晶体管的管压落UCE何如变更？6、改变固态处事面对于搁大器的输进电阻Ri有可做用？改变中接电阻RL对于输出电阻RO有可做用？7、正在尝试A V，Ri战RO时何如采用输进旗号的大小战频次？为什么旗号频次普遍选1KHz，而不选100KHz或者更下？8、尝试中，如果将函数旗号爆收器、接流毫伏表、示波器中任一仪器的二个尝试端子接线换位（即各仪器的接天端不再连正在所有），将会出现什么问题？注：附图2－1所示为共射极单管搁大器与戴有背反馈的二级搁大器共用真验模块.如将K1、K2断启，则前级（Ⅰ）为典型电阻分压式单管搁大器；如将K1、K2接通，则前级（Ⅰ）与后级（Ⅱ）接通，组成戴有电压串联背反馈二级搁大器.附图2－1。

晶体管共射极单管放大电路实验报告(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除广州大学学生实验报告和接入负载后的输出电压U L ，根据O L O LL U R R R U +=即可求出 L LO O 1)R U U (R -= 在测试中应注意，必须保持R L 接入前后输入信号的大小不变。

(4)最大不失真输出电压U OPP 的测量（最大动态范围）如上所述，为了得到最大动态范围，应将静态工作点调在交流负载线的中点。

为此在放大器正常工作情况下，逐步增大输入信号的幅度，并同时调节R W （改变静态工作点），用示波器观察u O ，当输出波形同时出现削底和缩顶现象（如图4）时，说明静态工作点已调在交流负载线的中点。

然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出U O （有效值），则动态范围等于0U 22。

或用示波器直接读出U OPP 来。

【实验步骤】1.调试静态工作点在实验箱上按电路图连接好电路，接通直流电源前，先将R W 调至最大，不接入函数信号发生器。

接通＋12V 电源、调节R W ，使I C ＝2.0mA （即U E ＝2.0V ）， 用直流电压表测量U B 、U E 、U C 及用万用电表测量R B2值。

记录于表一中。

2.测量电压放大倍数在放大器输入端加入频率为1KHz 的正弦信号u S ，在示波器的输出端接入交流毫伏表，调节函数信号发生器的输出旋钮使放大器输入电压U i ≈10mV ，同时用示波器观察放大器输出电压u O 波形，在波形不失真的条件下，用交流毫伏表测量下述三种情况下的U O 值，并用双踪示波器观察u O 和u i 的相位关系，记录于表二中。

3.测量放大电路输入电阻和输出电阻（1）置Rc=2.4k Ω，R L =2.4K Ω，Ic ＝2.0 mA 。

输入f=1 kHz 的正弦信号电压ui ≈10mV ，在输出电压uo 不失真的情况下，用交流毫伏表测出us 、ui 和uL ，记录于表三中。
