下载文档原格式

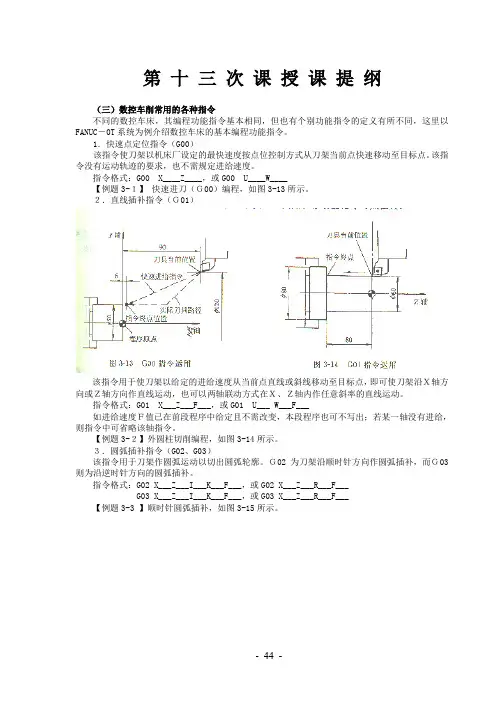

第十三次课授课提纲（三）数控车削常用的各种指令不同的数控车床，其编程功能指令基本相同，但也有个别功能指令的定义有所不同，这里以FANUC―0T系统为例介绍数控车床的基本编程功能指令。
1．快速点定位指令（G00）该指令使刀架以机床厂设定的最快速度按点位控制方式从刀架当前点快速移动至目标点。
该指令没有运动轨迹的要求，也不需规定进给速度。
指令格式：G00 X____Z____，或G00 U____W____【例题3-１】快速进刀（Ｇ00）编程，如图3-13所示。
２．直线插补指令（Ｇ01）该指令用于使刀架以给定的进给速度从当前点直线或斜线移动至目标点，即可使刀架沿Ｘ轴方向或Ｚ轴方向作直线运动，也可以两轴联动方式在Ｘ、Ｚ轴内作任意斜率的直线运动。
指令格式：G01 X___Z___F___，或G01 U___ W___F___如进给速度Ｆ值已在前段程序中给定且不需改变，本段程序也可不写出；若某一轴没有进给，则指令中可省略该轴指令。
【例题3-２】外圆柱切削编程，如图3-14所示。
３．圆弧插补指令（G02、G03）该指令用于刀架作圆弧运动以切出圆弧轮廓。
Ｇ02为刀架沿顺时针方向作圆弧插补，而Ｇ03则为沿逆时针方向的圆弧插补。
指令格式：G02 X___Z___I___K___F___，或G02 X___Z___R___F___G03 X___Z___I___K___F___，或G03 X___Z___R___F___【例题3-3 】顺时针圆弧插补，如图3-15所示。
４．螺纹切削指令（Ｇ32）该指令用于切削圆柱螺纹，圆锥螺纹和端面螺纹。
指令格式：Ｇ32 X___Z___F___其中Ｆ值为螺纹的螺距。
【例题3-4】圆柱螺纹切削，如图3-16所示。
５．暂停指令(G04)该指令可使刀具作短时间（n秒钟）的停顿，以进行进给光整加工。
主要用于车削环槽、不通孔和自动加工螺纹等场合，如图3-17所示。
指令格式：Ｇ04 P___指令中Ｐ后的数值表示暂停时间。
数控加工的程序编制——车削加工循环1、单一外形固定循环指令G90、G92、G94。
①外径、内径车削循环指令G90。
②螺纹车削循环指令G92。
③端面车削循环指令G94。
2、复合固定循环指令。
①外径、内径粗加工循环指令G71。
②端面粗加工循环指令G72。
③固定形状粗车循环指令G73。
外径、内径车削循环指令G901、圆柱面车削循环的编程格式：G90 X(U)Z(W) F ;圆锥面车削循环的编程格式：G90 X(U)Z(W)R F ;2、R表示快速进给，F为指定速度进给。
3、用增量坐标编程时地址U、W的符号由轨迹1、2的方向决定，沿负方向移动为负号，反之为正号。
4、用增量坐标编程时要注意R的符号，确定方法是锥面起点坐标大于终点坐标时为正，反之为负。
圆柱面车削循环（左）、圆锥面车削循环（右）螺纹车削循环指令G921、值螺纹车削循环的编程格式：G92 X(U)Z(W) F ;圆锥螺纹车削循环的编程格式：G92 X(U)Z(W)R F ;2、X(U)、Z(W)为终点坐标，F为螺纹的导程，R为螺纹大小端的差值，当X向切削起点坐标小于切削终点坐标时R为负，反之为正。
端面车削循环指令G941、值螺纹车削循环的编程格式：G92 X(U)Z(W) F ;圆锥螺纹车削循环的编程格式：G92 X(U)Z(W)R F ; 各地址代码的用法同G94。
螺纹车削循环，圆锥螺纹(a)、直螺纹(b)直端面车削循环（左）、圆锥面车削循环（右）外径、内径粗加工循环指令G711、格式：G71 U∆d Re；G71 P ns Q nf U∆u W∆w F;2、式中，ns 为精加工第一个程序段的顺序号；nf为精加工最后一个程序段的顺序号；∆u 为X轴方向的精加工余量；∆w 为Z轴方向的精加工余量；∆d为粗加工每次切削的被吃刀量；e为每次切削循环的退刀量。
端面粗加工循环指令G72格式：G71 U∆d Re；G71 P ns Q nf U∆u W∆w F;固定形状粗车循环指令G73格式：G71 U∆d Re；G71 P ns Q nf U∆u W∆w F;外径粗加工循环（左）、端面粗加工循环（右）固定形状粗车循环。
solidcam车削循环指令

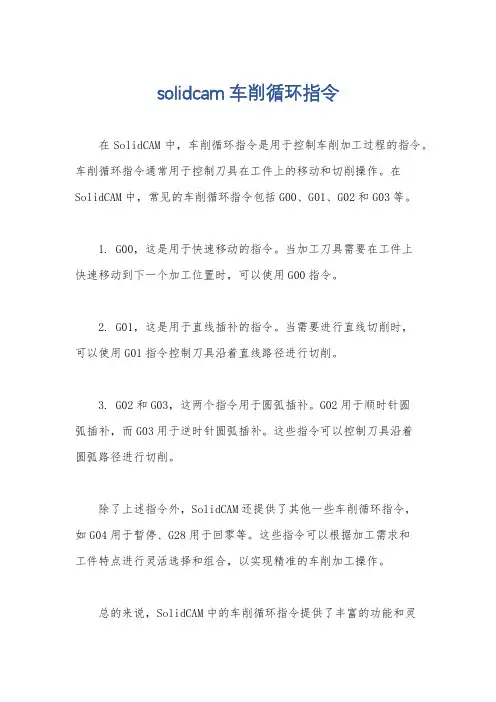

在SolidCAM中，车削循环指令是用于控制车削加工过程的指令。
车削循环指令通常用于控制刀具在工件上的移动和切削操作。
在SolidCAM中，常见的车削循环指令包括G00、G01、G02和G03等。
1. G00，这是用于快速移动的指令。
当加工刀具需要在工件上
快速移动到下一个加工位置时，可以使用G00指令。
2. G01，这是用于直线插补的指令。
当需要进行直线切削时，
可以使用G01指令控制刀具沿着直线路径进行切削。
3. G02和G03，这两个指令用于圆弧插补。
G02用于顺时针圆
弧插补，而G03用于逆时针圆弧插补。
这些指令可以控制刀具沿着
圆弧路径进行切削。
除了上述指令外，SolidCAM还提供了其他一些车削循环指令，
如G04用于暂停、G28用于回零等。
这些指令可以根据加工需求和
工件特点进行灵活选择和组合，以实现精准的车削加工操作。
总的来说，SolidCAM中的车削循环指令提供了丰富的功能和灵
活的操作方式，可以满足不同加工需求，并通过精准的控制实现高质量的车削加工。
第三节各种常用循环程序一、单—形状固定循环G90该循环主要用于圆柱面和圆锥面的循环切削。
（1）外圆切削循环指令格式：G90X(U) ___Z(W) ___F___刀具从循环起点开始按矩形循环，最后又回到循环起点。
细实线表示按R 快速运动，粗实线表示按F指定的工作进给速度运动。
X、z为圆柱面切削终点坐标值，U、w为圆柱面切削终点相对循环起点的增量值。
其加工顺序按B、A、D、E进行。
例：如图3.1所示（2）锥面切削循环指令格式：G90X(U) ___Z(W) ___I___F___I为锥体大小端的半径差。
采用编程时，应注意I的符号，确定的方法是：锥面起点坐标大于终点坐标时为正，反之为负。
例：如图3.2所示二、外径粗车循环G71它适用于圆柱毛坯料粗车外径和圆筒毛坯料粗车内径。
△w是轴向精车留量；△u／2是径向精车留量。
△d是切削深度，e是回刀时的径向退刀量(由参数设定)。
(R)表示快速进给，(F)表示切削进给。
外径粗车循环的编程指令格式为(以直径编程)：G71U(△d)R(△f) ；G71 P(ns)Q(nf)U(△u)W(△w)F— S---；程序段中各地址的定义为ns--循环程序中第—个程序段的顺序号，nf--循环程序中最后—个程序段的顺序号，△u--径向(X轴方向)的精车余量(直径值)；△w--轴向(z轴方向)的精车余量；△d--每次吃刀深度(沿垂直轴线方向即AA’方向)；△f--退刀距离上述程序指令的是工件内径轮廓时，G71就自动成为内径粗车循环，此时径向精车留量Au应指定为负值。
G71只能完成外径或内径粗车。
例：如图3.3所示三、端面粗车循环G72它适用于圆柱棒料毛坯端面方向粗车，从外径方向往轴心方向车削端面循环。
端面粗车循环指令格式为：G72 W(△d)R(△f)；G72 P(ns)Q(nf)U(△u)W(△w)F—S-；G72程序段中的地址含义与G71的相同，但它只完成端面方向粗车。
程序段中各地址的定义为ns--循环程序中第—个程序段的顺序号，nf--循环程序中最后—个程序段的顺序号，△u--径向(X轴方向)的精车余量(直径值)；△w--轴向(z轴方向)的精车余量；△d--每次吃刀深度(沿Z轴线方向)；△f--退刀距离例:如图3.4所示四、固定形状粗车循环G73指令格式: G73 UΔi WΔk RdG73 Pns Qnf UΔu WΔw Ff Ss Tt指令功能:适合加工铸造、锻造成形的一类工件.指令说明:Δi 表示X轴向总退刀量（半径值）；ΔK 表示Z轴向总退刀量；d 表示循环次数；ns 表示精加工路线第一个程序段的顺序号；nf 表示精加工路线最后一个程序段的顺序号；Δu 表示X方向的精加工余量（直径值）；Δw 表示Z方向的精加工余量。
