特种基础：储罐基础

环基的受力体系
(3) 环基内壁砂垫层的竖向摩擦力
主要是由于地基沉降引起的，作用方向向下。
(4) 环基底面地基反力（q3）
2、刚体假定
为便于分析，一般将环基分解为单元体进 行分析（取单位弧长），将每个单元体假 定为刚体，即不考虑单元体本身的变形， 只发生整体变形，作用在其上的分布荷载 可以用相应的等代集中荷载代替。另外， 由于环基结构及荷载的对称性，认为只有 法向力，没有切向力。根据以上原理，将 环基上的分布荷载按以下模式转换为等代 荷载。
5、 储罐地基稳定性分析 (1) 地基承载力计算 对于基础埋置深度D=0的储罐基础，地基极限承载力可按 下式计算：
B p N c (1 0.2 )cu L
式中，Nc：承载力系数，与土的内摩擦角有关； B、L：基础底面的长宽； cu：地基土不排水剪强度，可采用基底下2/3B深度 范围内土的平均值。 对于柔性荷载底面有可能发生整个底宽的破坏，也可能发 生局部底宽破坏。在确定地基极限承载力时，应考虑最不 利情况，试算不同底宽的极限承载力，其中最小的一个就 是最危险的情况。
对于主要由散粒材料构筑成的柔性基础，需要设置基础边 缘挡土结构，通常由钢筋混凝土环梁等构成或护坡构成。
4、砂石垫层 砂石垫层的主要作用是将上部荷载通过垫层分散传递给地 基，最上层的砂垫层一般不小于30cm，灰土及素土垫层 按常规的压实系数控制。 5、隔油及防水层
主要针对怕油水浸泡的地基，如湿陷性地基、膨胀土地基、 透水性较大的地基等，该层常用灰土、粘土、沥青砂或沥 青混凝土铺筑在漏油信号管下部10~20cm，灰土或粘土层 的厚度一般不小于30cm，沥青砂或沥青混凝土厚度不小 于10cm。
Rt2 g Ft 0 k ( Qm m H Qm w hw 2 ) R 2b1 Rh
在45°扩散角以上部分，可按下式计算：
Ft 0 Qm mb1kR
当b1>H时，
Ft 0 k Qm m HR
式中，Ft0：环墙单位高环拉力设计值；
γ：罐体自重分项系数，可取1.2； b1：外环墙内侧至罐壁内侧距离； Rt：储罐底圈内半径； Rh：外环墙内侧半径；

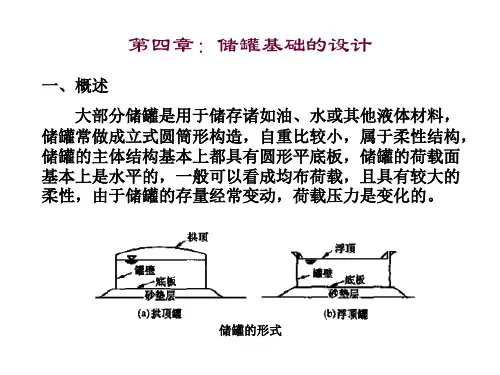

第四章：储罐基础的设计
一、概述
大部分储罐是用于储存诸如油、水或其他液体材料， 储罐常做成立式圆筒形构造，自重比较小，属于柔性结构， 储罐的主体结构基本上都具有圆形平底板，储罐的荷载面 基本上是水平的，一般可以看成均布荷载，且具有较大的 柔性，由于储罐的存量经常变动，荷载压力是变化的。
储罐的形式
二、储罐基础设计的原则及基本要求
6、漏油信号管及其他
漏油信号管沿环向每隔10~15m埋置在钢筋混凝土环梁中， 主要检测漏油情况。其余还包括散水、护坡、沉降观测点 等。
七、储罐基础的设计计算
1、环墙基础的受力分析 作用在环基的荷载主要有 以下几种： (1) 环基顶面储罐壁荷载P1 及储罐边缘处的分布荷载 q1，分布宽度为C。分布宽 度C通常取罐内壁至环基 放脚内侧边缘间的距离。 (2) 环基内侧储液荷载q1及 砂垫层自重产生的侧向压 力q2。
1、罐底脆性破坏：罐底变形引起焊缝开裂，造成罐底脆 性破坏；
2、地震破坏：地震荷载引起；
3、罐底基础破坏：由于罐底泄漏等原因造成地基下沉， 地基承载力下降造成基础基础发生破坏。
五、储罐基础类型的选择 储罐基础的选型主要考虑储罐类型、容量、工艺要求、地 形地貌、地质条件和施工条件等因素。下表列出不同类型 储罐基础的选型要求。
环基单元体受力分析图
假定在最大荷载下环基单元处于上图中(b)的状态，则环 基有下沉变形S、半径增量Δr、转角θ三个变形量。 在环基单元由状态 (a) 进入过渡状态 ①，环基单元的变形 只有沉降量 S，对环基整体而言只是整个圆环的刚体平行 下移，理论上不引起环基截面内力，即： T①=0（法向力）；Mx①=0（力矩） 环基由(a)状态进入过渡状态，是竖向外力作用的结果， 产生这种位移效应的外力平衡条件为： P3=P1+P4 由过渡状态①进入到过渡状态②，环基半径产生径向增量 Δr、使环基沿周长方向有拉伸变形，环基内力产生环拉力， 这个环拉力是由环基内侧砂垫层产生的侧向压力P2引起的。
式中，b：环墙宽度 g：罐壁底端传给环墙顶端的线分布荷载标准值 β：罐壁伸入环墙顶面宽度系数，一般取0.3~0.6， 多取0.5 γL：罐内使用阶段储存介质的容重 hL：环墙顶面至罐内最高储液面高度 γc：环墙的容重 γm：环墙内填料的平均容重 h：环墙高度 (2) 环墙上作用效应 环墙作用效应根据填料及地基情况进行计算。环墙可仅计 算环向力。
环基单元体
环基单元体等代荷载
环基单元体等代荷载
最终，通过处理可以将原来受 力比较复杂环基单元简化为受 几个集中力和集中力矩作用的 单元体，在此基础上通过静力 分析计算环基单元的内力及进 行相关的配筋计算。
环基单元体受力分析图
3、环基内力分析 进行环基的内力分析时，先考察环基在受荷载作用时的变 形情况，在不同的荷载条件或阶段，环基单元的变形情况 可用下图表示： 1) 环基在未加载预压以前，环 基单元处于图中(a)状态； 2) 充水预压后荷载增大，环基 出现下沉（①），环基内侧压 力增大，环基出现向外移动的 趋势，环基的周长及半径相应 增大（②），在环基单元的变 形中，环基下部半径的增大比 上部大，结果环基单元实际上 发生了角度为θ的转动。(b)
M0= M01+ M02+M03+M04
圆环受径向均布外力矩M0作用下的截面内力，同样可以 取半圆作为脱离体，根据静力平衡条件求出（见下图）： T③=0（法向力）；Mx③=M0r（力矩）
环基在受径向均匀外力矩作用下的平衡条件
根据以上分析，引起环基内力的是状态②和状态③，状态 ②产生环拉力，状态③改变了环拉力的分布。由此可以得 到环基的总拉力 T 和截面总内力 Mx 的计算公式，然后将 两种情况进行叠加，按偏心受拉构件进行配筋计算。 T=T①+T②+T③ = T②=P2r
罐壁支撑结构的主要作用是作为罐壁及其下环板的安装支 座，调整地基的不均匀沉降。 钢筋混凝土环梁厚度一般不小于300mm，混凝土强度等 级不低于C20，环向受拉主筋配筋率不小于1%，Ⅱ级钢 筋直径不小于φ18，箍筋间距不大于300mm，直径不小于 8mm。
碎石环梁顶面宽度不宜小于3m，其中罐内2m，罐外1m左 右，碎石环梁用碎（卵）石加中粗砂分层铺筑，每层虚铺 厚度不大于30cm，碎石粒径不宜大于40mm。 3、边缘挡土结构
(2) 环墙式基础 包括砌砖环墙式、砌石环墙式、碎石环墙式、混凝土或钢 筋混凝土环墙式等。在场地受限制，软土地基、浮顶储罐 等情况下应选用环墙式基础。
(3) 外环墙式基础 即是将储罐直接建在砂垫层上，并在砂垫层基础外侧设置 钢筋混凝土环墙。
外环墙式基础
外环墙式基础
四、储罐基础的破坏模式 储罐的破坏主要有以下几种模式：
Mx=Mx①+Mx②+Mx③= Mx③= M0r
4、按《规范法》进行环基设计（《石油化工钢储罐地基 与基础设计规范》）
对于常用的钢筋混凝土环基，可以参照上述规范进行设计 计算。
(1) 环墙宽度 当罐壁位于环墙顶面时，环墙式基础等环墙宽度可以按下 式计算：
环基各部构造及尺寸
b
g (1 ) L hL ( c m )h
H：罐底至外环墙底高度；
R：外环墙中心线半径。
外环墙各部构造及尺寸
(3) 环墙截面配筋 环墙单位高环拉力钢筋面积按下式计算：
At r0 Ft / f y
式中，At：环墙环向单位高所需钢筋面积； r0：重要性系数，取1.0； Ft：环向单位高环拉力设计值； fy：钢筋抗拉强度设计值。
工程实践证明，用上述方法设计环基，尽管计算中没有考 虑地基差异沉降引起的环基内力，但实际上环基具有较大 的抵抗和调整地基局部不均匀沉降的能力，环基作为整体 在抵抗环基内侧压力的能力始终能够保持，环基事实上具 有比较大的安全储备。
于软弱地基一般不应大于35/1000。地基基础沉降基本稳 定后，表面坡度不应小于8/1000。 (2) 地基基础沉降基本稳定后，罐底边缘应高出周围地面 不小于300mm，在地面以上，应从基础砂垫层中引出穿 越基础环墙（梁）或护坡表层的罐底泄漏检测管，其周向 间距不宜大于20m，每台储罐最少4个。 (3) 沿储罐圆周方向上每10m长度的沉降差不大于25mm， 对于浮顶罐任意直径方向的沉降差不大于 4D/1000~7D/1000（D为储罐内径）；对于拱顶罐，不大 于8D/1000~15D/1000。 (4) 基础中心坐标偏差应不大于20mm，中心标高偏差不 大于10mm。 (5) 支承罐壁的基础顶面，在有环梁（墙）时，沿圆周方 向每10m长度内各点的高差不大于6mm，整个圆周上任意
储罐基础设计应满足地基稳定与变形要求，即不被压坏， 地基的不均匀沉降不超过允许值。
1、不均匀沉降允许值 对于地基的不均匀沉降，虽然储罐具有一定的柔性可以适 应一定的不均匀沉降，但过大的不均匀沉降会造成储罐使 用的安全性下降，一般在设计过程中要规定安全使用的允 许不均匀沉降量。 通常规定，沿罐壁圆周方向每10m周长的相对不均匀沉降 不大于壁板发生扭曲的控制值。罐底由不均匀沉降引起的 变形，必须小于底板所允许的控制值。 2、设计的基本要求 (1) 建造完成的基础锥面坡度对于一般地基为15/1000；对
① 当罐壁位于环墙顶面时，环墙环向力按下式计算
Ft k ( Qw w hw Qm m hx ) R
式中，Ft：环墙单位高度环拉力设计值 k：环墙侧压力系数，软土地基可取k=0.5或按1sinφ’计算 γQw、γQm：分别为水、填料的分项系数， γQw可取 1.1， γQm可取1.0 γw、γm：分别为水的容重，环梁填料的平均容重， γw取9.80，γm取18.00kN/m3计算。 hw：环墙顶面至罐内最高储液面高度 hx：环墙顶面至计算断面的高度 R：环墙中心线半径 ② 当罐壁位于环墙内侧一定距离（外环墙式），环墙环 拉力可按下式计算：
两点的高差不大于10mm，无环梁（墙）时，沿圆周方向 每3m长度内各点高差不大于5mm，整个圆周上任意两点 的高差不大于20mm。 (6) 为减小储罐底板的腐蚀，基础表面应设置防潮层。
三、储罐基础的类型及适用性
1、储罐基础的类型 根据储罐容量、储罐形式、地形地貌、工程地质条件、 场地条件、施工条件等因素，储罐通常可以分为以下几种 形式。 (1) 护坡式基础 包括混凝土护坡、砌石护坡和碎石灌浆护坡等。一般当场 地足够，地基承载力允许，地基沉降量较小时，可采用护 坡式基础。（见下图）
按下图取半圆为脱离体，可以得到： T②=P2r（法向力）；Mx②=0（力矩）
环基在受径向均匀外力作用下的平衡条件
当由过渡状态②到达最终状态③，环基截面出现转动，环 基顶面半径减小，而下部半径增大，导致环基内的环向拉 力顶底部分布不均匀，底部环向拉力大于顶部，由于此时 环基的平均半径未发生变化，Hale Waihona Puke Baidu的环向拉力保持不变，只 是影响环向拉力沿截面的分布。另外，由于整个环基的各 单元都存在同一方向的转动，说明沿环基圆周上存在一个 均匀分布的外力矩M0，这个均布的外力矩就是M01、M02、 M03、M04的总和，即：
六、储罐基础的构造 储罐基础的构造主要包括基础顶面的绝缘防腐层、罐壁支 撑、边缘挡土结构、砂垫层、隔油防水层、检测信号管及 其他构造。 1、基础顶面绝缘防腐层 基础顶面铺筑的沥青砂垫层或沥青混凝土垫层，主要作用 是隔断地下毛细水、水汽等，保护底板。 沥青砂垫层一般采用中粗砂（质量比1:9），热拌合施工， 厚度80mm~100mm。沥青混凝土宜用细粒或中粒，具体 可以参照甲级路面的要求施工。 2、罐壁支撑 罐壁支撑结构主要由钢筋混凝土环梁或碎石环梁等构成，
储罐基础地基承载力计算模式
对应于整个底宽的破坏，B/L=1，对于局部底宽破坏，此 时基础底面类似于一个弓形（上图中b），在计算 (1+0.2B/L)时，其中的B/L可以用B’/L’代替，当改变计算 宽度，使B’/L’=1→0时，(1+0.2B/L)=1.2→1，若承载力系 数Nc取5.14，则Nc(1+0.2B/L)=6.17→5.14，计算时可以直 接查上图中(c)或(d)中的直线，比较简便。
