钣金加工工艺基础知识

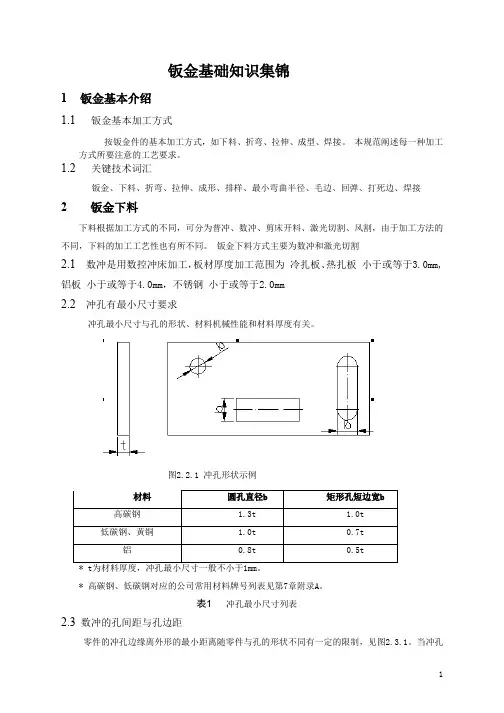

钣金基础知识集锦1钣金基本介绍1.1钣金基本加工方式按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。

本规范阐述每一种加工方式所要注意的工艺要求。

1.2关键技术词汇钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2 钣金下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。

钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm，不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

图2.2.1 冲孔形状示例* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。

表1冲孔最小尺寸列表2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。

当冲孔1.5t。

2.4折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

表2用于螺钉、螺栓的过孔*要求钣材厚度t≥h。

表3用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。

表4用于沉头铆钉的沉头座及过孔2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！3 钣金折弯3.1钣金折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。

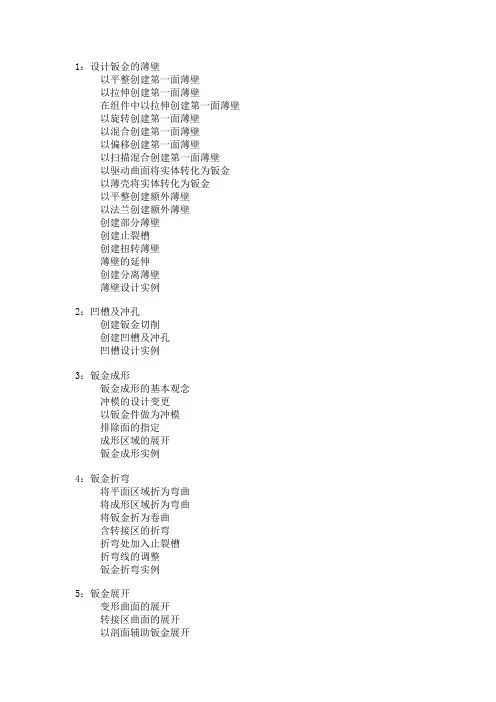

1：设计钣金的薄壁
以平整创建第一面薄壁
以拉伸创建第一面薄壁
在组件中以拉伸创建第一面薄壁
以旋转创建第一面薄壁
以混合创建第一面薄壁
以偏移创建第一面薄壁
以扫描混合创建第一面薄壁
以驱动曲面将实体转化为钣金
以薄壳将实体转化为钣金
以平整创建额外薄壁
以法兰创建额外薄壁
创建部分薄壁
创建止裂槽
创建扭转薄壁
薄壁的延伸
创建分离薄壁
薄壁设计实例
2：凹槽及冲孔
创建钣金切削
创建凹槽及冲孔
凹槽设计实例
3：钣金成形
钣金成形的基本观念
冲模的设计变更
以钣金件做为冲模
排除面的指定
成形区域的展开
钣金成形实例
4：钣金折弯
将平面区域折为弯曲
将成形区域折为弯曲
将钣金折为卷曲
含转接区的折弯
折弯处加入止裂槽
折弯线的调整
钣金折弯实例
5：钣金展开
变形曲面的展开
转接区曲面的展开
以剖面辅助钣金展开
实时检查钣金之展开状况
以变形区域辅助钣金展开
以一般裂缝辅助钣金展开
以曲面裂缝辅助钣金展开
以边线裂缝辅助钣金展开
以边线裂缝进行弯脚设计
以几何转变辅助钣金展开
6：设计钣金的特性
设定钣金的折弯半径
设定钣金的展开状态
计算钣金的展开长度
设定钣金的折弯表
创建折弯顺序表
制作钣金工程图
7：其他的钣金设计特征
以成形平整化消除圆角
曲线投影的应用
8：钣金设计实例
护盖的设计
工具箱的设计
机箱顶板的设计
机箱侧板的设计。

* 钣金件的基本加工知识*钣金件的一般加工工艺流程（针对NCT）：1、剪切板料（剪板机）→冲制所有孔及外形（数控冲床）→去除毛刺及数冲接点（锉刀或手动打磨机）→冲翻孔（简易模具）→攻芽（攻芽机）→折弯成形（数控折弯机）→压铆螺母柱或螺钉（通用铆合模具）→磷化处理（或电镀处理）→烤漆处理→表面丝印→转至装配线（或包装）。

以上加工流程适用于小批量且材料为冷扎板SPCC、电解板SECC等的结构件。

2、剪切板料（剪板机）→冲制所有孔及外形（数控冲床）→去除毛刺及→数冲接点（锉刀或手动打磨机）→折弯成形（数控折弯机）→表面拉丝及阳极氧化处理→表面丝印→压铆螺母或螺钉（通用铆合模具）→转至装配线（或包装）。

以上加工流程适用于小批量且材料为铝板AL的结构件。

注：不同的零件有不同的加工工艺。

具体的加工工艺由零件的结构及加工设备决定。

一、钣金的基本加工方法常用的加工方法主要有：剪板、冲孔、落料、校平、折弯、抽孔（冲翻孔）、攻芽、沙拉孔、铆螺母柱或铆螺钉等。

常用的连接方式有：拉钉连接、铆钉连接、螺钉螺母连接、焊接等。

常用的表面处理方式有：磷化处理、拉丝、阳极氧化、喷砂、电镀、喷涂（烤漆）、丝印等。

1、剪板（剪切下料）1-1、剪切下料作为钣金件加工的首道工序，一般使用的加工设备是剪板机。

< 普通剪板机外观图>2、利用NCT进行冲孔、落料< 数控冲床外观图>< 数控冲床转塔式刀架外观图>2-1、NCT又称数值控制冲压技术，主要是指钣金件的冲孔、落料过程由数控冲床或Laser机加工完成。

其后的折弯过程多由数控折弯机完成。

2-2、特点：加工的工件种类不受限制, 比较灵活, 常用于新产品的样品及小批量制做, 但其加工成本比较高。

2-3、数控冲床常见的加工方式有：单冲、网冲、段冲、蚕食、切边角、自动移爪等。

2-4、数控冲床的加工极限及一些注意事项：A、NCT冲压时用的刀具加工尺寸必须大于料厚。

钣金的基础知识钣金如何加工钣金是针对金属薄板一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型(如汽车车身)等。

以下是由店铺整理关于钣金的基础知识的内容，希望大家喜欢!一、钣金所用材料常用材料有:冷轧板SPCC、电解板SECC、普通铝板及铝合金板AL3003-H14、AL5052-H32,不锈钢板、花纹板SGEC。

最近开发的新材料:镀铝锌钢板。

二、钣金加工方法1、下料方法下料是将厚材料按需要切成坏料,钣金下料的方法很多。

按机床的类型和工作原理可分为剪切、铣切、冲切、氧气切割和激光切割。

我司主要采用剪切、冲切及激光切割(LASER)1.1 剪切主要是用剪床剪裁直线边缘的板料,要求保证剪切表面的直线度和平行度。

并尽量减少板材扭曲。

1.2冲切下料主要利用数控冲床或普通冲床及落料模进行下料。

1.3激光切割利用激光切割设备对板材进行连续切割,它的特点是效率高、精度高。

2、手工成形随着生产的不断发展的技术进步,绝大多数的成形工艺是在机器上完成的。

手工方法往往作为补充加工或修整工作。

但在单件生产情况下,或一些形状比较复杂的零件,仍离不开手工操作及加工。

手工成形主要是利用一些简单的胎型、靠模和各种各样的工夹具来完成。

手工成型主要采取以下方法:弯曲、放边、收边、拔缘、拱曲、卷边、缝的校正。

3、工模具成形工模具成形是利用冲床、折床等机器及各种各样的模具来完成板料的成型。

可分为:弯曲、拉延、局部成型和翻边、缩口、缩颈、扩口和胀形、成形、拉弯成形、旋压成形和校平。

我司主要采用弯曲(折弯)、校平或成形等工艺。

弯曲(折弯)是钣金加工的主要方法之一。

三、钣金联接方法钣金联接主工采用焊接、螺纹联接、铆接和粘接。

我司采用的联接方式:焊接、螺纹联接和铆接。

1、焊接是对焊件进行局部或整体加热或使焊件产生塑性变形，或加热与塑性变形同时进行,实现永久连接的工艺方法。

可分为:手工电弧焊、气体保护电弧焊、激光焊、气焊、段焊和接触焊。

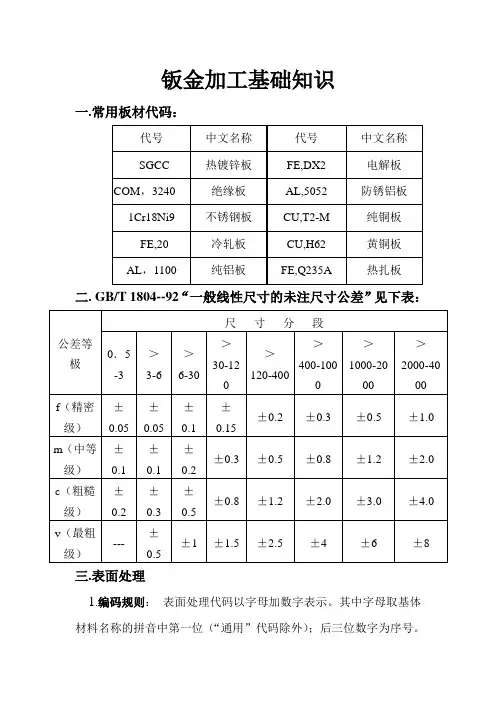

钣金加工基础知识
一.常用板材代码：
二. GB/T 1804--92“一般线性尺寸的未注尺寸公差”见下表：
三.表面处理
1.编码规则：表面处理代码以字母加数字表示。

其中字母取基体材料名称的拼音中第一位（“通用”代码除外）；后三位数字为序号。

2.常见的表处代码：
四.压铆
1.常见的压铆规格代码：
2.压铆螺母.螺钉的底孔
预冲孔一览表(公制)
3.5M3与M3的区别:都是M3的芽,但3.5M3的壁厚比M3大,即底孔不一样.螺柱6440与440
的区别: 即6440的壁厚比440大.6440的底孔为&5.4而440的底孔为&4.2
五.常用的展开计算。

1.一般折弯1:(R=0, θ=90°)
A+B+系数
2.一般折弯2
A+B+K
1. 当T≤0.3 时K’=0
2. 当T∃0.3时K’=(υ/90)*K
注: K为90∘时的补偿量
3.压死边
A+B-K K=0.43*T。

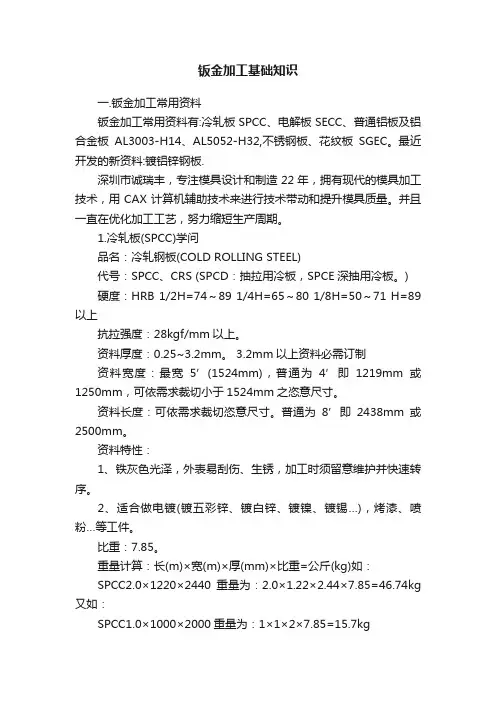

钣金加工基础知识一.钣金加工常用资料钣金加工常用资料有:冷轧板SPCC、电解板SECC、普通铝板及铝合金板AL3003-H14、AL5052-H32,不锈钢板、花纹板SGEC。

最近开发的新资料:镀铝锌钢板.深圳市诚瑞丰，专注模具设计和制造22年，拥有现代的模具加工技术，用CAX计算机辅助技术来进行技术带动和提升模具质量。

并且一直在优化加工工艺，努力缩短生产周期。

1.冷轧板(SPCC)学问品名：冷轧钢板(COLD ROLLING STEEL)代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。

)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。

资料厚度：0.25~3.2mm。

3.2mm以上资料必需订制资料宽度：最宽5’(1524mm)，普通为4’即1219mm或1250mm，可依需求裁切小于1524mm之恣意尺寸。

资料长度：可依需求裁切恣意尺寸。

普通为8’即2438mm或2500mm。

资料特性：1、铁灰色光泽，外表易刮伤、生锈，加工时须留意维护并快速转序。

2、适合做电镀(镀五彩锌、镀白锌、镀镍、镀锡…)，烤漆、喷粉…等工件。

比重：7.85。

重量计算：长(m)×宽(m)×厚(mm)×比重=公斤(kg)如：SPCC2.0×1220×2440重量为：2.0×1.22×2.44×7.85=46.74kg 又如：SPCC1.0×1000×2000重量为：1×1×2×7.85=15.7kg注：1、资料厚度普通公差+0，-0.08，亦即板厚2.0mm实测可能只要1.92mm。

2、量测资料厚度应运用测微器(micrometer)，不要运用光标卡尺。

3、为避免板材生锈可于加工后在工件外表轻涂防锈油，或以油布掩盖工件。

钣金加工基本工艺顺序及基础知识1、剪料：指材料经过剪板机得到矩形工件的工艺过程。

2、下料：指工件经过LASER切割或数控冲床冲裁的工艺过程。

3、落料：指在普通冲床或其他设备上使用模具加工得到产品形状的工艺过程。

4、冲孔：指工件由普通冲床和模具加工孔的工艺过程。

5、折弯：指工件由折弯机成型的工艺过程。

6、成形：指在普通冲床或其他设备上使用模具使工件变形的工艺过程。

7、抽孔：也叫“翻边”，指在普通冲床或其他设备上使用模具对工件形成圆孔边翻起的工艺过程。

8、攻牙：指在工件上加工出内螺纹的工艺过程。

9、扩孔：指用钻头或铣刀把工件上小孔加工为大孔的工艺过程。

10、沉孔：指为配合类似沉头螺钉一类的连接件，而在工件上加工出有锥度的孔的工艺过程。

11、压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程12、涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。

13、拉母：指采用类似铆接的工艺。

用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。

14、拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。

15、铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。

16、冲凸包：指在冲床或油压机用模具使工件形成凸起形状的工艺过程。

17、冲撕裂：也叫“冲桥”，指在冲床或油压机用模具使工件形成像桥一样形状的工艺过程。

18、冲印：指使用模具在工件上冲出文字、符号或其他印迹的工艺过程。

19、切角：指在冲床或油压机上使用模具对工件角进行切除的工艺过程。

20、冲网孔：指在普通冲床或或数控冲床上用模具对工件冲出网状的孔。

21、拍平：指对有一定形状的工件过渡到平整的工艺过程。

22、钻孔：指在钻床或铣床上使用钻头对工件进行打孔的工艺过程。

23、倒角：指使用模具、锉刀、打磨机等对工件的尖角进行加工的工艺过程。

钣金加工钣金加工是钣金技术人员需要掌握的关键技术，也是钣金制品成形的重要工序。

它既包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数，又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操作方法，还包括新冲压技术及新工艺。

一、概述金属板材加工就叫钣金加工。

具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天圆地方、漏斗形等，主要工序是剪切、折弯扣边、弯曲成型、焊接、铆接等，需要一定几何知识。

钣金件就是薄板五金件,也就是可以通过冲压,弯曲,拉伸等手段来加工的零件,一个大体的定义就是在加工过程中厚度不变的零件.钣金加工设备相对应的是铸造件,锻压件,机械加工零件等冷加工cold working of metal 通常指金属的切削加工，即用切削工具从金属材料（毛坯）或工件上切除多余的金属层，从而使工件获得具有一定形状、尺寸精度和表面粗糙度的加工方法。

如车削、钻削、铣削、刨削、磨削、拉削等。

在金属工艺学中，与热加工相对应，冷加工则指在低于再结晶温度下使金属产生塑性变形的加工工艺，如冷轧、冷拔、冷锻、冲压、冷挤压等。

冷加工变形抗力大，在使金属成形的同时，可以利用加工硬化提高工件的硬度和强度,但会使塑性降低。

冷加工适于加工截面尺寸小，加工尺寸和表面粗糙度要求较高的金属零件。

二、钣金行业名词汇每个行业里都有它的专业名词，钣金加工行业也不例外。

常见有以下25个。

(1)压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程。

(2)涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。

(3)拉母：指采用类似铆接的工艺。

用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。

(4)拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。

(5)铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、自动化、数字无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.钣金的简要阐述及行业概况1，随着汽车，通讯，IT，及日常五金制造业的发展，钣金加工变得越来越普及，了解钣金加工就变得更加必要。

2，用手工或机械的方法，把金属薄板，型材和管材制成具有一定形状，尺寸和精度的零件的操作称为钣金加工；在通风，空调管道及其部件制作方面应用较为广泛。

3，钣金件大多有金属薄板和管件制成，由于它具有质量轻，强度和刚度较高，形状可以任意复杂，材料消耗少，不再需要机械加工，表面光洁等特点，因此在日常生活和工业生产中得到广泛应用，如桶，盆，通风管道，物料输送管道，汽车覆盖件加工等，此外，还可应用于汽车外可修复等工作中。

4，金属薄板加工，通常系指剪切，弯曲，压延，翻遍成型等方法。

一般来说，凡用模具完成各种变形工序的称作板料冲压工艺，而用手工或机械将板料成型的工艺称作钣金加钣金材料1，电解板：SECC（N）(耐指纹板)丶SECC(P)丶DX1丶DX2丶SECD（拉伸板）。

材料硬度：HRB50°+-5°，拉伸板：HRB32°~37°2，冷轧板：SPCC丶SPCD（拉伸板）丶08F丶20丶25丶Q235-A丶CRS。

材料硬度：HRB50°+-5°，拉伸板:HRB32°~37°。

3，铝板;AL丶AL（1035）丶AL（6063）丶AL（5052）等。

4，不锈钢板:SUS,SUS301(302,303,304),2Cr13丶1Cr18Ni9Ti等。

5，其他常用材料有：纯铜板（T1，T2）丶热轧板丶弹簧钢板，镀铝锌板，铝型材等。

钣金加工工艺板金加工工艺基本上可分为：划线、剪切、折方、卷圆(滚弯)、弯曲、咬口或焊接、法兰制作及上法兰等工序。
